2016 OPEL MOVANO_B Ohjekirja (in Finnish)

Istuimet, turvajärjestelmät39Istuimet,
turvajärjestelmätPääntuet ...................................... 39
Etuistuimet ................................... 40
Istuimen asento ......................... 40
Istuimen säätö ........................... 41
Kyynärnoja ................................ 45
Lämmitys ................................... 45
Takaistuimet ................................ 46
Turvavyöt ..................................... 48
Kolmipisteturvavyö ....................49
Turvatyynyjärjestelmä ..................51
Etuturvatyynyjen järjestelmä .....54
Sivuturvatyynyjen järjestelmä ....54
Turvatyynyjen poiskytkentä .......55
Lasten turvaistuimet .....................56
Lasten turvajärjestelmät ............56
Lastenistuimen asennuspaikat .......................... 58
Lasten ISOFIX- turvajärjestelmät .......................65
Top-Tether-kiinnityssilmukat .....65Pääntuet
Asento9 Varoitus
Aja ainoastaan pääntuen ollessa
oikein säädetty.
Pääntuen yläosan tulee olla pään
yläosan korkeudella. Ellei tämä ole
mahdollista, pitkälle henkilölle pään‐
tuki tulee asettaa ylimpään ja pieni‐
kokoiselle alimpaan asentoonsa.
Korkeuden säätö
Nosta pääntukea vetämällä sitä ylös‐
päin tai laske sitä painamalla salpaa
samalla. Varmista, että pääntuki luk‐
kiutuu paikalleen.
Huomautus
Etumatkustajan istuimen pääntu‐
keen saa kiinnittää vain hyväksyttyjä lisävarusteita vain istuimen ollessa
tyhjä.

40Istuimet, turvajärjestelmätIrrotus
Paina molempia pidätysjousia, vedä
pääntukea ylöspäin ja irrota se.
Säilytä pääntukia turvallisesti tavara‐
tilassa. Autolla ei saa ajaa pääntuki
irrotettuna, jos istuimella on matkus‐
taja.
Etuistuimet
Istuimen asento9 Varoitus
Aja ainoastaan istuinten ollessa
oikein säädetyt.
● Työnnä takamus mahdollisim‐
man syvälle selkänojaa vasten.
Etäisyyden polkimiin tulee olla
sellainen, että jalat ovat pienessä kulmassa polkimia painettaessa.Siirrä etumatkustajan istuin mah‐
dollisimman kauas taakse.
● Työnnä olkapäät mahdollisim‐ man syvälle selkänojaa vasten.
Aseta selkänoja sellaiseen kul‐
maan, että ohjauspyörään ylettyy
vaivattomasti käsivarret hiukan
koukussa. Ohjauspyörää pyöri‐
tettäessä olkapäiden kosketuk‐
sen selkänojaan on säilyttävä.
Selkänojaa ei saa kallistaa liian
taakse. Suurin suositeltava kal‐
listuskulma on n. 25°.
● Ohjauspyörän säätö 3 75.
● Säädä istuinkorkeus niin ylös kuin tarpeellista. Siten varmistat
esteettömän näkyvyyden joka
suuntaan ja kaikkiin mittareihin.
Pään ja kattorungon väliin tulee
jäädä vähintään käden leveyden
verran vapaata tilaa. Reisien tu‐ lee levätä istuimella ilman pai‐
netta.
● Pääntukien säätö 3 39.
● Turvavöiden korkeuden säätö 3 49.
● Säädä ristiselän tuki siten, että se
tukee selkärangan luonnollista
muotoa 3 41.

Istuimet, turvajärjestelmät41Istuimen säätö9Vaara
Istu vähintään 25 cm:n päässä oh‐
jauspyörästä, jotta turvatyyny voi
laueta turvallisesti.
9 Varoitus
Älä milloinkaan säädä istuimia
ajon aikana. Ne saattavat silloin
liikkua hallitsemattomasti.
Istuimen sijoitus
Vedä kahvasta, siirrä istuinta, va‐
pauta kahva.
Yritä liikuttaa istuinta edestakaisin
varmistaaksesi, että se on lukkiutunut
paikalleen.
Ilmajousitetun istuimen sijoitus
Vedä kahvasta, siirrä istuinta, va‐
pauta kahva.
Yritä liikuttaa istuinta edestakaisin
varmistaaksesi, että se on lukkiutunut
paikalleen.
Istuinten selkänojat
Vedä kahvasta, säädä kallistus ja va‐ pauta kahva. Anna istuimen lukittua
kuuluvasti.

42Istuimet, turvajärjestelmätIlmajousitetun istuimen selkänoja
Vedä kahvasta, säädä kallistus ja va‐pauta kahva. Anna istuimen lukittua
kuuluvasti.
Istuinkorkeus
Vivun pumppausliike
ylöspäin:istuin nouseealaspäin:istuin laskeeIlmajousitetun istuimen korkeus
Vedä etummaista vapautusvipua ylös
säätääksesi istuimen etuosan kor‐
keuden.
Vedä taempaa vapautusvipua sää‐
tääksesi istuimen takaosan korkeu‐
den.

Istuimet, turvajärjestelmät43Ristiselän tuki
Säädä ristiseläntuki itsellesi sopi‐
vaksi.
Tuen lisääminen ja vähentäminen: käännä säätöpyörää, älä kuormita täl‐
löin selkänojaa.
Ilmajousitetun istuimen ristiselän tuki
Säädä ristiseläntuki itsellesi sopi‐
vaksi.
Käytä käsipumppua toistuvasti (sijait‐ see yksikön alla) tuen lisäämiseksi.
Paina vapautuspainiketta (sijaitsee
yksikön edessä) tuen vähentämi‐
seksi.
Ilmajousitetun istuimen herkkyys
Käännä nuppia säätääksesi jousite‐
tun istuimen herkkyyttä.
käännä oikealle:jäykempikäännä vasem‐
malle:vähemmän jäykkä

44Istuimet, turvajärjestelmätKääntöistuimen säätö
Istuimen sijoitus
Siirrä kahvaa 2, siirrä istuinta, va‐
pauta kahva.
Yritä liikuttaa istuinta edestakaisin
varmistaaksesi, että se on lukkiutunut
paikalleen.
Istuinten selkänojat
Vedä kahvasta 1, säädä kallistus ja
vapauta kahva. Anna istuimen lukit‐
tua kuuluvasti.
Istuinosan kulma
Säädä istuinosan kulmaa siirtämällä
kahvaa 3.
Ristiselän tuki
Säädä ristiseläntuki itsellesi sopi‐
vaksi.
Käytä käsipumppua 8 toistuvasti (si‐
jaitsee yksikön alla) tuen lisäämi‐ seksi.
Vähennä tukea painamalla vapautus‐ painiketta 7.
Istuinosan sijoitus
Nosta kahvaa 5, siirrä istuinosaa
taakse- tai eteenpäin, vapauta kahva.
Kyynärnojat
Säädä kyynärnojien korkeus kääntä‐
mällä säätönuppia 4 tai 9.
Istuimen kääntäminen
Kuljettajan istuinta voidaan kääntää
enintään 180° eteenpäin osoittavasta asennosta esim. haluttaessa helpot‐taa pääsyä tavaratilaan auton ollessa
paikallaan ja moottorin sammutettu.
Tee seuraavat valmistelut ennen is‐
tuimen kääntämistä:
● Vapauta turvavyö.
● Käännä kyynärnojat ylös.
● Siirrä istuin mahdollisimman kauas taakse.
● Aseta istuinosan kulma pienim‐ milleen.
● Säädä selkänoja pystyasentoon.
● Avaa kuljettajan ovi.
Nosta kahvaa 6, käännä istuin pois
eteenpäin osoittavasta asennosta,
vapauta kahva.
Palauta istuin aina eteenpäin osoitta‐ vaan suuntaan ennen ajamista ja var‐
mista ennen liikkeellelähtöä, että is‐
tuin on lukittu paikalleen.

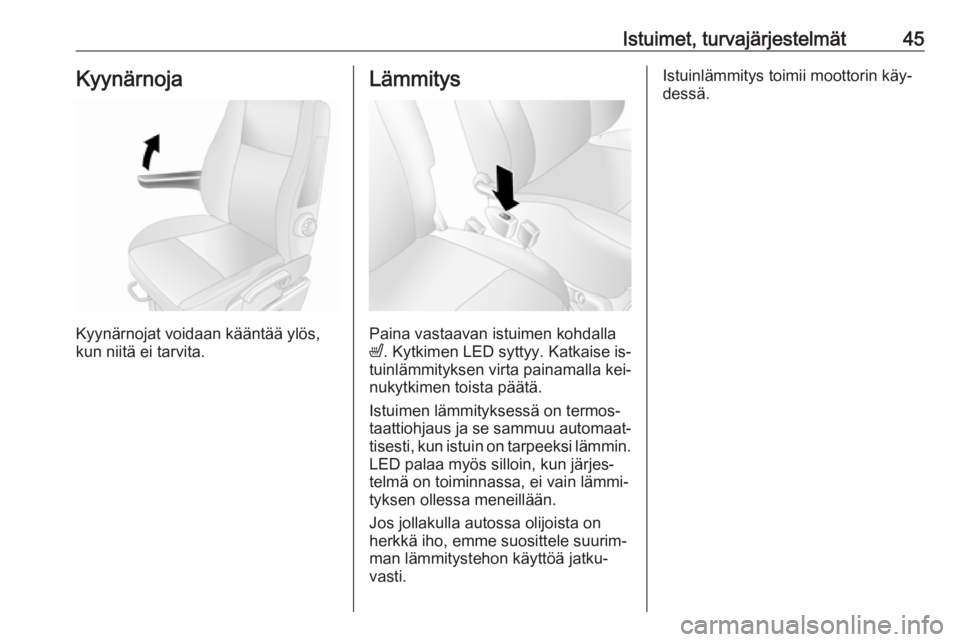

Istuimet, turvajärjestelmät45Kyynärnoja
Kyynärnojat voidaan kääntää ylös,
kun niitä ei tarvita.
Lämmitys
Paina vastaavan istuimen kohdalla
ß . Kytkimen LED syttyy. Katkaise is‐
tuinlämmityksen virta painamalla kei‐ nukytkimen toista päätä.
Istuimen lämmityksessä on termos‐
taattiohjaus ja se sammuu automaat‐ tisesti, kun istuin on tarpeeksi lämmin.
LED palaa myös silloin, kun järjes‐
telmä on toiminnassa, ei vain lämmi‐
tyksen ollessa meneillään.
Jos jollakulla autossa olijoista on
herkkä iho, emme suosittele suurim‐
man lämmitystehon käyttöä jatku‐ vasti.
Istuinlämmitys toimii moottorin käy‐
dessä.

46Istuimet, turvajärjestelmätTakaistuimetTakaistuimelle pääsy
Versiosta riippuen: jotta takaistui‐
melle pääsee nousemaan, vedä va‐
pautusvivusta ja käännä istuimen sel‐
känoja eteen.
9 Varoitus
Tarkista, että selkänoja palaa oi‐
keaan asentoon ja turvavöiden
soljet kytkeytyvät pitävästi.
Turvavyön asennus 3 49.
Irrotettavat takaistuimet9 Varoitus
Älä milloinkaan irrota takaistuimia
ajon aikana. Ne saattavat silloin
liikkua hallitsemattomasti.
Irrotus
Joissakin malleissa kuormatilaa voi‐
daan suurentaa irrottamalla takaistui‐
met.
● Vedä vipua 1 istuimen molem‐
milla puolilla ylöspäin; esiin tule‐
vat 2 tapit osoittavat, että istui‐
men lukitus on avattuna.
● Siirrä istuinta taaksepäin ja va‐ pauta se lattian kiinnityskohdista.
● Nosta istuinta sen irrottamiseksi.9 Varoitus
Irrotettavat takaistuimet ovat pai‐
navia! Älä yritä irrottaa niitä ilman
apua.
Asennus
Huomio
2. ja 3. rivin istuimet eivät ole kes‐ kenään vaihdettavissa ja ne on
asennettava takaisin alkuperäi‐
sille paikoilleen.
