2016 OPEL MOVANO_B Ohjekirja (in Finnish)

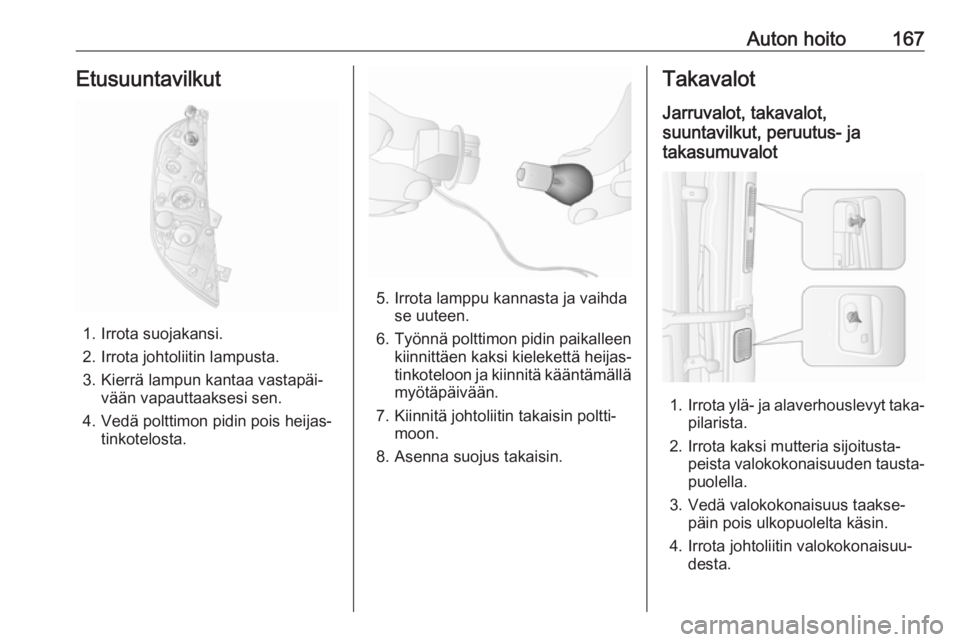

Auton hoito167Etusuuntavilkut
1. Irrota suojakansi.
2. Irrota johtoliitin lampusta.
3. Kierrä lampun kantaa vastapäi‐ vään vapauttaaksesi sen.
4. Vedä polttimon pidin pois heijas‐ tinkotelosta.
5. Irrota lamppu kannasta ja vaihda se uuteen.
6. Työnnä polttimon pidin paikalleen
kiinnittäen kaksi kielekettä heijas‐
tinkoteloon ja kiinnitä kääntämällä myötäpäivään.
7. Kiinnitä johtoliitin takaisin poltti‐ moon.
8. Asenna suojus takaisin.
Takavalot
Jarruvalot, takavalot,
suuntavilkut, peruutus- ja
takasumuvalot
1. Irrota ylä- ja alaverhouslevyt taka‐
pilarista.
2. Irrota kaksi mutteria sijoitusta‐ peista valokokonaisuuden tausta‐
puolella.
3. Vedä valokokonaisuus taakse‐ päin pois ulkopuolelta käsin.
4. Irrota johtoliitin valokokonaisuu‐ desta.

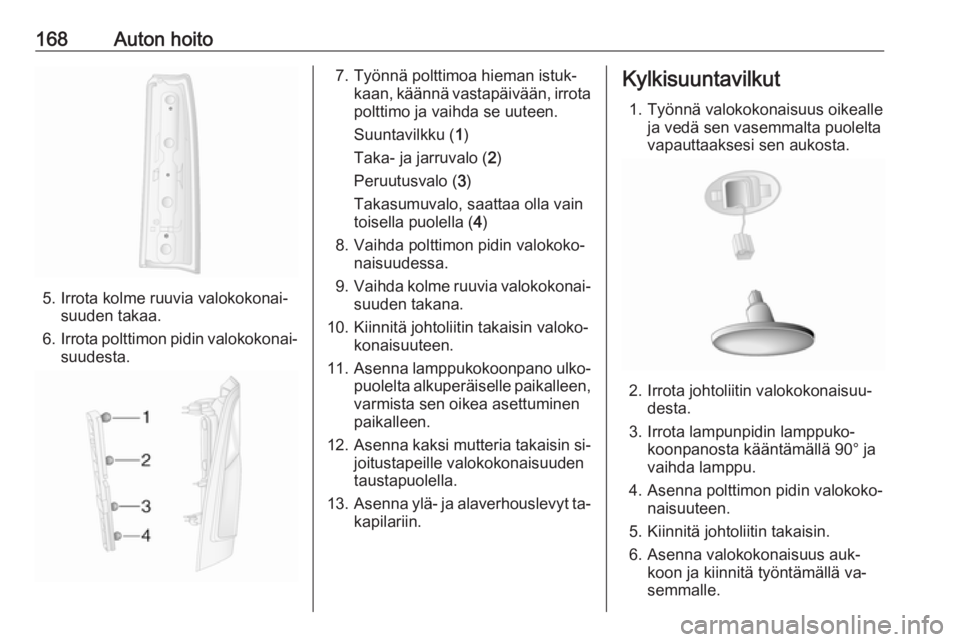

168Auton hoito
5. Irrota kolme ruuvia valokokonai‐suuden takaa.
6. Irrota polttimon pidin valokokonai‐
suudesta.
7. Työnnä polttimoa hieman istuk‐ kaan, käännä vastapäivään, irrota
polttimo ja vaihda se uuteen.
Suuntavilkku ( 1)
Taka- ja jarruvalo ( 2)
Peruutusvalo ( 3)
Takasumuvalo, saattaa olla vain
toisella puolella ( 4)
8. Vaihda polttimon pidin valokoko‐ naisuudessa.
9. Vaihda kolme ruuvia valokokonai‐
suuden takana.
10. Kiinnitä johtoliitin takaisin valoko‐ konaisuuteen.
11. Asenna lamppukokoonpano ulko‐
puolelta alkuperäiselle paikalleen,
varmista sen oikea asettuminen
paikalleen.
12. Asenna kaksi mutteria takaisin si‐
joitustapeille valokokonaisuuden
taustapuolella.
13. Asenna ylä- ja alaverhouslevyt ta‐
kapilariin.Kylkisuuntavilkut
1. Työnnä valokokonaisuus oikealle ja vedä sen vasemmalta puolelta
vapauttaaksesi sen aukosta.
2. Irrota johtoliitin valokokonaisuu‐ desta.
3. Irrota lampunpidin lamppuko‐ koonpanosta kääntämällä 90° javaihda lamppu.
4. Asenna polttimon pidin valokoko‐ naisuuteen.
5. Kiinnitä johtoliitin takaisin.
6. Asenna valokokonaisuus auk‐ koon ja kiinnitä työntämällä va‐
semmalle.

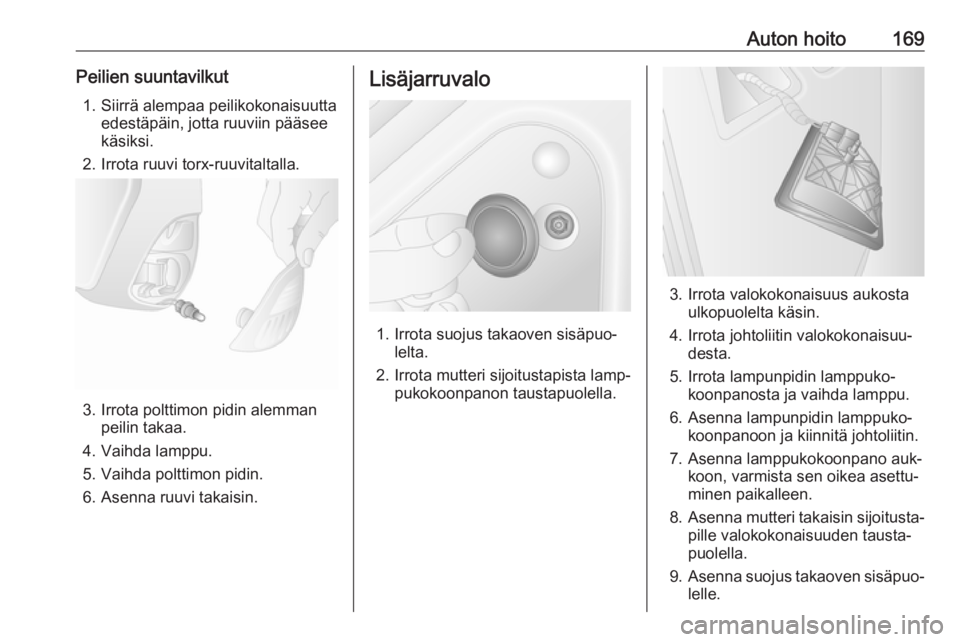

Auton hoito169Peilien suuntavilkut1. Siirrä alempaa peilikokonaisuutta edestäpäin, jotta ruuviin pääsee
käsiksi.
2. Irrota ruuvi torx-ruuvitaltalla.
3. Irrota polttimon pidin alemman peilin takaa.
4. Vaihda lamppu.
5. Vaihda polttimon pidin.
6. Asenna ruuvi takaisin.
Lisäjarruvalo
1. Irrota suojus takaoven sisäpuo‐ lelta.
2. Irrota mutteri sijoitustapista lamp‐ pukokoonpanon taustapuolella.
3. Irrota valokokonaisuus aukosta ulkopuolelta käsin.
4. Irrota johtoliitin valokokonaisuu‐ desta.
5. Irrota lampunpidin lamppuko‐ koonpanosta ja vaihda lamppu.
6. Asenna lampunpidin lamppuko‐ koonpanoon ja kiinnitä johtoliitin.
7. Asenna lamppukokoonpano auk‐ koon, varmista sen oikea asettu‐
minen paikalleen.
8. Asenna mutteri takaisin sijoitusta‐
pille valokokonaisuuden tausta‐
puolella.
9. Asenna suojus takaoven sisäpuo‐
lelle.

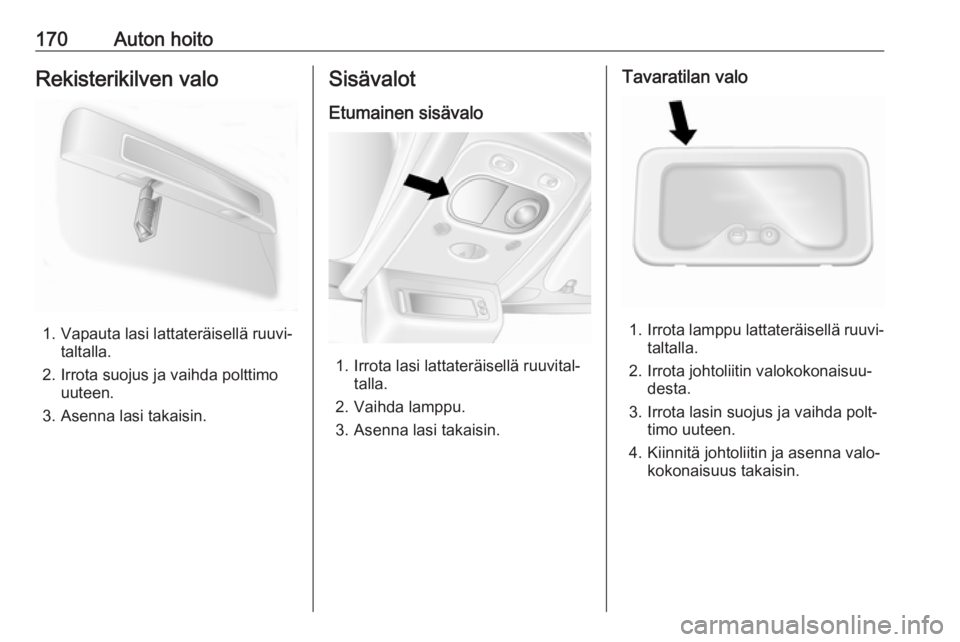

170Auton hoitoRekisterikilven valo
1. Vapauta lasi lattateräisellä ruuvi‐taltalla.
2. Irrota suojus ja vaihda polttimo uuteen.
3. Asenna lasi takaisin.
Sisävalot
Etumainen sisävalo
1. Irrota lasi lattateräisellä ruuvital‐ talla.
2. Vaihda lamppu.
3. Asenna lasi takaisin.
Tavaratilan valo
1. Irrota lamppu lattateräisellä ruuvi‐
taltalla.
2. Irrota johtoliitin valokokonaisuu‐ desta.
3. Irrota lasin suojus ja vaihda polt‐ timo uuteen.
4. Kiinnitä johtoliitin ja asenna valo‐ kokonaisuus takaisin.

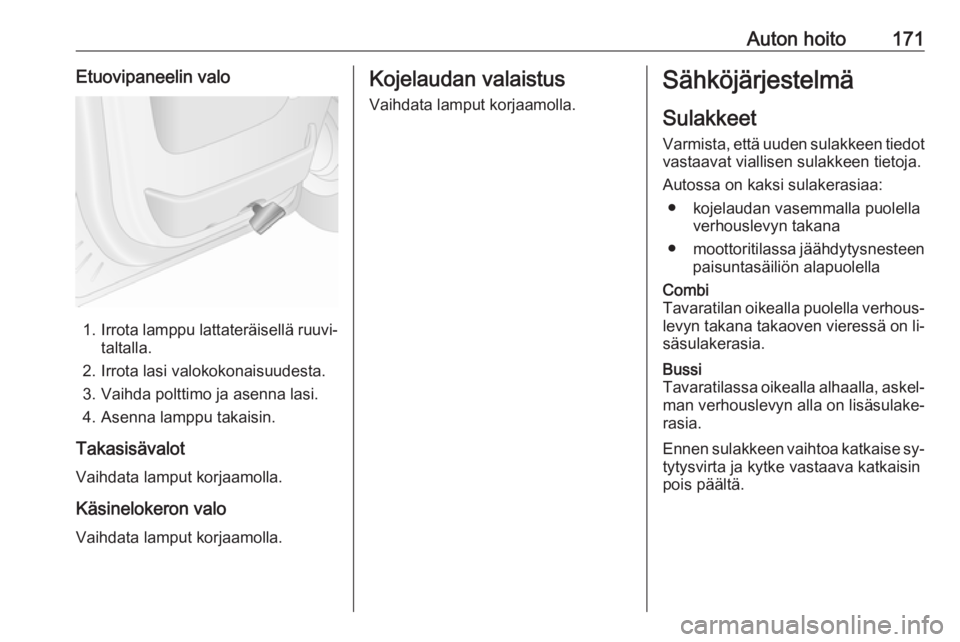

Auton hoito171Etuovipaneelin valo
1.Irrota lamppu lattateräisellä ruuvi‐
taltalla.
2. Irrota lasi valokokonaisuudesta. 3. Vaihda polttimo ja asenna lasi.
4. Asenna lamppu takaisin.
Takasisävalot
Vaihdata lamput korjaamolla.
Käsinelokeron valo
Vaihdata lamput korjaamolla.
Kojelaudan valaistus
Vaihdata lamput korjaamolla.Sähköjärjestelmä
Sulakkeet Varmista, että uuden sulakkeen tiedot
vastaavat viallisen sulakkeen tietoja.
Autossa on kaksi sulakerasiaa: ● kojelaudan vasemmalla puolella verhouslevyn takana
● moottoritilassa jäähdytysnesteen
paisuntasäiliön alapuolellaCombi
Tavaratilan oikealla puolella verhous‐
levyn takana takaoven vieressä on li‐
säsulakerasia.Bussi
Tavaratilassa oikealla alhaalla, askel‐
man verhouslevyn alla on lisäsulake‐
rasia.
Ennen sulakkeen vaihtoa katkaise sy‐
tytysvirta ja kytke vastaava katkaisin
pois päältä.

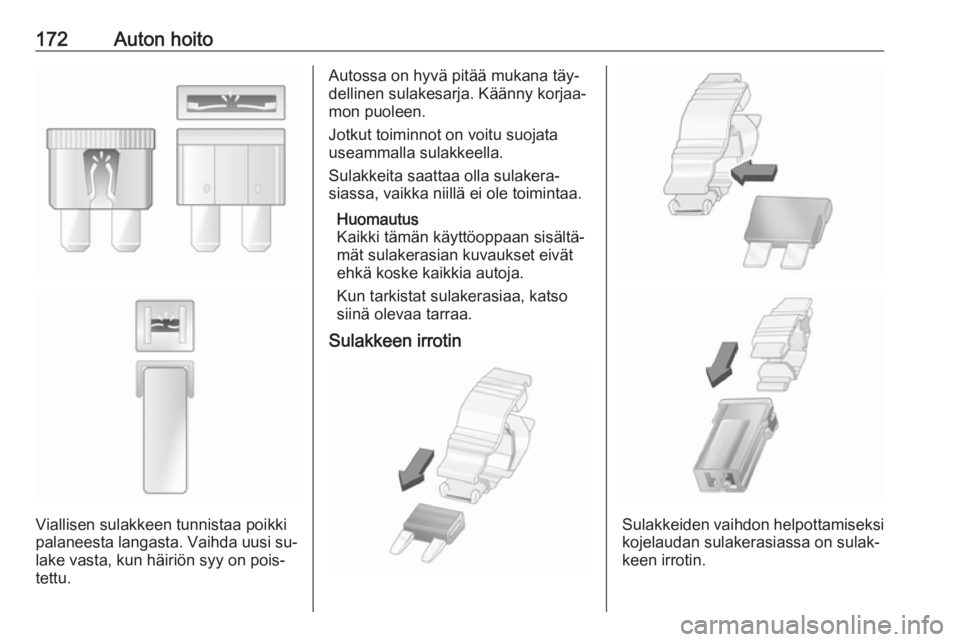

172Auton hoito
Viallisen sulakkeen tunnistaa poikki
palaneesta langasta. Vaihda uusi su‐
lake vasta, kun häiriön syy on pois‐
tettu.
Autossa on hyvä pitää mukana täy‐
dellinen sulakesarja. Käänny korjaa‐
mon puoleen.
Jotkut toiminnot on voitu suojata
useammalla sulakkeella.
Sulakkeita saattaa olla sulakera‐
siassa, vaikka niillä ei ole toimintaa.
Huomautus
Kaikki tämän käyttöoppaan sisältä‐
mät sulakerasian kuvaukset eivät
ehkä koske kaikkia autoja.
Kun tarkistat sulakerasiaa, katso
siinä olevaa tarraa.
Sulakkeen irrotin
Sulakkeiden vaihdon helpottamiseksi
kojelaudan sulakerasiassa on sulak‐
keen irrotin.

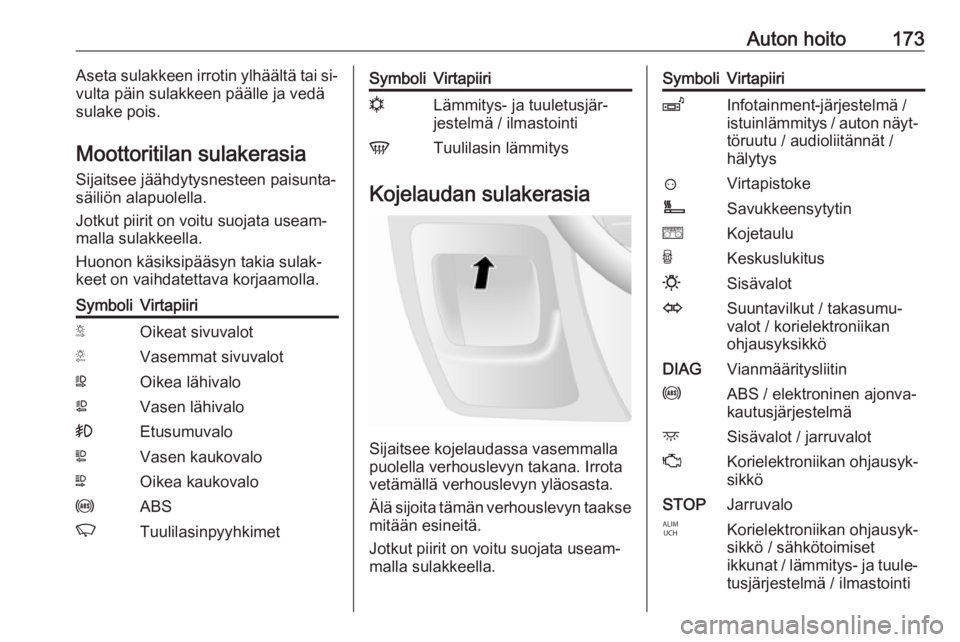

Auton hoito173Aseta sulakkeen irrotin ylhäältä tai si‐
vulta päin sulakkeen päälle ja vedä
sulake pois.
Moottoritilan sulakerasia Sijaitsee jäähdytysnesteen paisunta‐
säiliön alapuolella.
Jotkut piirit on voitu suojata useam‐
malla sulakkeella.
Huonon käsiksipääsyn takia sulak‐
keet on vaihdatettava korjaamolla.SymboliVirtapiiriSOikeat sivuvalotTVasemmat sivuvalotWOikea lähivaloaVasen lähivalo>EtusumuvaloLVasen kaukovaloNOikea kaukovalouABSKTuulilasinpyyhkimetSymboliVirtapiirinLämmitys- ja tuuletusjär‐
jestelmä / ilmastointiVTuulilasin lämmitys
Kojelaudan sulakerasia
Sijaitsee kojelaudassa vasemmalla
puolella verhouslevyn takana. Irrota
vetämällä verhouslevyn yläosasta.
Älä sijoita tämän verhouslevyn taakse
mitään esineitä.
Jotkut piirit on voitu suojata useam‐
malla sulakkeella.
SymboliVirtapiiriZInfotainment-järjestelmä /
istuinlämmitys / auton näyt‐
töruutu / audioliitännät /
hälytys?VirtapistokeÌSavukkeensytytineKojetauluUKeskuslukitus0SisävalotOSuuntavilkut / takasumu‐
valot / korielektroniikan
ohjausyksikköDIAGVianmääritysliitinuABS / elektroninen ajonva‐
kautusjärjestelmädSisävalot / jarruvalotZKorielektroniikan ohjausyk‐
sikköSTOPJarruvaloIKorielektroniikan ohjausyk‐
sikkö / sähkötoimiset
ikkunat / lämmitys- ja tuule‐ tusjärjestelmä / ilmastointi

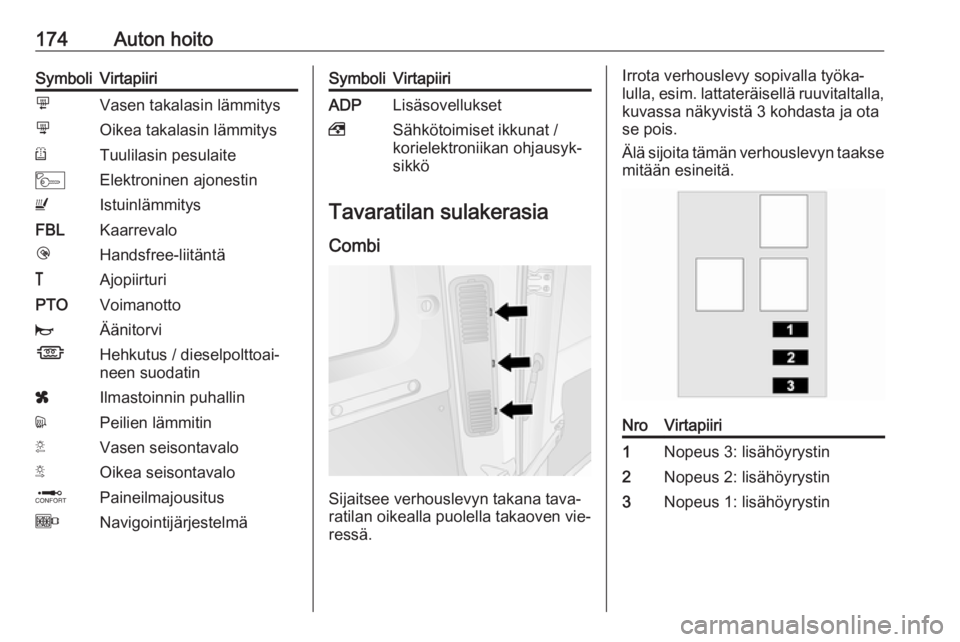

174Auton hoitoSymboliVirtapiirimVasen takalasin lämmitysnOikea takalasin lämmitysRTuulilasin pesulaiteMElektroninen ajonestinUIstuinlämmitysFBLKaarrevalolHandsfree-liitäntä&AjopiirturiPTOVoimanottojÄänitorviÍHehkutus / dieselpolttoai‐
neen suodatinxIlmastoinnin puhallindPeilien lämmitinTVasen seisontavaloSOikea seisontavaloQPaineilmajousitusONavigointijärjestelmäSymboliVirtapiiriADPLisäsovellukset,Sähkötoimiset ikkunat /
korielektroniikan ohjausyk‐
sikkö
Tavaratilan sulakerasia
Combi
Sijaitsee verhouslevyn takana tava‐
ratilan oikealla puolella takaoven vie‐
ressä.
Irrota verhouslevy sopivalla työka‐
lulla, esim. lattateräisellä ruuvitaltalla,
kuvassa näkyvistä 3 kohdasta ja ota se pois.
Älä sijoita tämän verhouslevyn taakse
mitään esineitä.NroVirtapiiri1Nopeus 3: lisähöyrystin2Nopeus 2: lisähöyrystin3Nopeus 1: lisähöyrystin
