Mittarit ja käyttölaitteet87Jos Z ja A palavat samanaikaisesti,
pysäytä auto ja sammuta moottori
niin pian kuin mahdollista.9 Varoitus
Korjauta häiriön syy viipymättä
korjaamolla.
Vilkkuu moottorin käydessä
Häiriö, joka voi johtaa katalysaattorin
vaurioitumiseen. Vähennä kaasua,
kunnes vilkkuminen lakkaa. Käänny
viipymättä korjaamon puoleen.
Huolla auto pian A palaa keltaisena.
Syttyy palamaan hetkellisesti, kun sy‐
tytysvirta kytketään päälle.
Auto on huollettava.
Saattaa syttyä yhdessä toisen merk‐
kivalon tai kuljettajan tietokeskuksen
(DIC) viestin kanssa 3 91.
Syttyy, jos dieselhiukkassuodatin on puhdistettava eikä automaattinen
puhdistus käynnisty 3 126.
9 Varoitus
Korjauta häiriön syy viipymättä
korjaamolla.
Huoltoilmoitus
Merkkivalo o syttyy DIC:ssä myös,
kun jäljellä oleva matka seuraavaan
huoltoon on 0 km tai on saavutettu
huollon päivämäärä.
DIC:hen tulee myös ilmoitus
SERVICE DUE (huolto
ajankohtainen) .
Huoltonäyttö 3 82.
Sammuta moottori
C palaa punaisena.
Syttyy palamaan hetkellisesti, kun sy‐
tytysvirta kytketään päälle.
Jos C palaa (mahdollisesti samanai‐
kaisesti kuin W ja/tai R), pysäytä
auto ja sammuta moottori niin pian
kuin mahdollista.
9 Varoitus
Korjauta häiriön syy viipymättä
korjaamolla.
Vikatyypistä riippuen kuljettajan tieto‐
keskuksessa (DIC) voi näkyä myös
varoitusviesti 3 91.
Jarrujärjestelmä
R palaa punaisena.
Syttyy palamaan hetkellisesti, kun sy‐
tytysvirta kytketään päälle.
Ohjauksen merkkivalo R palaa syty‐
tysvirran kytkemisen jälkeen, kun sei‐ sontajarru on kytketty 3 136.
Kun seisontajarru vapautetaan, R
syttyy (mahdollisesti yhdessä merkki‐ valon C kanssa), jos jarrunesteen
taso on liian alhainen 3 161.
9 Varoitus
Pysäytä. Keskeytä matkanteko
välittömästi. Käänny korjaamon
puoleen.
Jarrujärjestelmä 3 136.

88Mittarit ja käyttölaitteetLukkiutumatonjarrujärjestelmä (ABS)
u palaa keltaisena.
Syttyy palamaan hetkellisesti, kun sy‐ tytysvirta kytketään päälle. Järjes‐
telmä on toimintavalmis, kun u sam‐
muu.
Jos merkkivalot u ja A palavat ja
viestit CHECK ABS (tarkasta ABS) ja
CHECK ESP (tarkasta ESP) näkyvät
kuljettajan tietokeskuksessa (DIC)
3 91, ABS-järjestelmässä on vika.
Jarrujärjestelmä toimii edelleen,
mutta ABS-säätely ei toimi.
Jos merkkivalot u, A , R ja C pa‐
lavat, ABS ja ESP ovat poissa toimin‐
nasta ja viesti BRAKING FAULT
(jarruvika) näytetään. Käänny korjaa‐
mon puoleen.
Lukkiutumaton jarrujärjestelmä
3 136.
Vaihto ylös
k tai j palaa keltaisena.
Syttyy, kun vaihteensiirto on suositel‐ tavaa polttoaineen säästämiseksi.ECO-taloudellisuustila 3 118.
Kaistavahti ì palaa, kun järjestelmä on käy‐
tössä ja toimintavalmis.
Kun järjestelmä havaitsee tahatto‐
man kaistanvaihdon, ì -valo palaa
ja äänimerkki kuuluu.
Kaistavahti 3 148.
Elektroninen ajonvakautus‐ järjestelmä
b vilkkuu tai palaa keltaisena.
Syttyy palamaan hetkellisesti, kun sy‐
tytysvirta kytketään päälle.
Merkkivalo vilkkuu ajon aikana
Järjestelmä on aktiivisesti toimin‐
nassa. Moottorin teho voi heikentyä ja auto voi hieman jarruttaa automaatti‐
sesti 3 139.
Syttyy ajon aikana
Järjestelmä ei ole käytettävissä.Saattaa syttyä yhdessä merkkivalon
A kanssa 3 87. Vastaava viesti nä‐
kyy kuljettajan myös tietokeskuk‐
sessa (DIC) 3 91.
ESP® Plus
3 139, luistonestojärjes‐
telmä 3 138.
Elektroninen ajonvakautus‐ järjestelmä pois päältä
Ø palaa vihreänä.
Jos ESP® Plus
on poistettu käytöstä
painamalla kojetaulussa Ø, merkki‐
valo Ø syttyy ja kuljettajan tietokes‐
kukseen (DIC) tulee vastaava viesti 3 91.
ESP® Plus
3 139, luistonestojärjes‐
telmä 3 138.
Jäähdytysnesteen lämpötila
W palaa punaisena.
Syttyy palamaan hetkellisesti, kun sy‐
tytysvirta kytketään päälle.

Mittarit ja käyttölaitteet89Palaa moottorin käydessäJos W syttyy (mahdollisesti yhdessä
merkkivalon C kanssa), pysäytä
auto ja sammuta moottori.Huomio
Jäähdytysnesteen lämpötila on
liian korkea.
Tarkista jäähdytysnesteen määrä
3 159.
Jos jäähdytysnestettä on riittävästi, käänny korjaamon puoleen.
Hehkutus
! palaa keltaisena.
Hehkutus on toiminnassa. Se kytkey‐
tyy päälle ainoastaan matalissa läm‐
pötiloissa.
AdBlue
Õ palaa keltaisena.
AdBlue-neste on vähissä. Lisää
AdBlue-nestettä mahdollisimman pian moottorin käynnistymisen estonvälttämiseksi.
Syttyy yhdessä merkkivalon A
kanssa ilmaisemaan järjestelmävian
tai varoittamaan, että moottorin käyn‐ nistäminen ei ehkä ole mahdollista
tietyn ajomatkan jälkeen. Käänny vä‐
littömästi korjaamon puoleen.
Vastaava viesti näkyy kuljettajan tie‐
tokeskuksessa (DIC) 3 91.
AdBlue 3 127.
Rengaspaineiden valvontajärjestelmä
w palaa tai vilkkuu.
Syttyy palamaan hetkellisesti, kun sy‐
tytysvirta kytketään päälle.
PalaaRengaspaineiden aleneminen. Py‐
sähdy heti ja tarkasta rengaspaineet.
Merkkivalo w syttyy yhdessä merkki‐
valon C 3 87 kanssa ja vastaava
viesti avautuu kuljettajan tietokeskuk‐ seen (DIC), kun järjestelmä havaitseerenkaan puhjenneen tai menettäneenrunsaasti painettaan.Merkkivalo vilkkuu
Häiriö järjestelmässä. Viiveen kulut‐
tua loppuun merkkivalo palaa jatku‐
vasti. Käänny korjaamon puoleen.
Merkkivalo w syttyy yhdessä merkki‐
valon A kanssa ja DIC:hen tulee
vastaava viesti 3 87 , jos asennetussa
pyörässä ei ole paineanturia (esimer‐ kiksi varapyörä).
Rengaspaineiden valvontajärjes‐
telmä 3 178.
Moottorin öljynpaine
I palaa punaisena.
Syttyy palamaan hetkellisesti, kun sy‐
tytysvirta kytketään päälle.
Palaa moottorin käydessäHuomio
Moottorin voitelu saattaa olla kes‐
keytynyt. Moottori voi vaurioitua ja leikata kiinni, jolloin vetävät pyörät
lukkiutuvat.

90Mittarit ja käyttölaitteet1. Paina kytkinpoljin pohjaan.
2. Kytke vaihteisto vapaalle, aseta valintavipu asentoon N.
3. Aja mahdollisimman nopeasti pois liikennevirrasta häiritsemättä
muuta liikennettä.
4. Katkaise sytytysvirta.9 Varoitus
Jarruttaminen ja ohjaaminen vaa‐
tivat huomattavasti enemmän voi‐
maa moottorin ollessa sammutet‐
tuna. Autostop-toiminnon aikana
jarrutehostin toimii normaalisti.
Älä poista avainta ennen kuin auto
on paikallaan, muuten ohjaus‐
lukko voi lukkiutua odottamatto‐
masti.
Tarkista öljymäärä ennen korjaamon
puoleen kääntymistä 3 158.
Polttoaine vähissä
Y palaa keltaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Palaa moottorin käydessä
Polttoainesäiliön polttoainetaso on
liian alhainen. Tankkaa välittömästi.
Älä aja säiliötä tyhjäksi.
Tankkaaminen 3 150.
Katalysaattori 3 126.
Ilman poisto dieselpolttoainejärjestel‐
mästä 3 163.
Stop-Start-järjestelmä \
Palaa Autostop-toiminnon ollessa es‐
tettynä, koska tietyt ehdot eivät täyty.
Ï palaa tai vilkkuu keltaisena / vih‐
reänä.
Palaa Palaa vihreänä automaattisen pysäh‐
dyksen aikana.
Jos Ï syttyy keltaisena, Stop-Start-
järjestelmässä on vika. Käänny kor‐
jaamon puoleen.
Merkkivalo vilkkuu
Vilkkuu vihreänä automaattisen uu‐
delleenkäynnistyksen aikana.Stop-start-järjestelmä 3 121.
Ulkovalot
9 palaa vihreänä.
Palaa ulkopuolisten valojen ollessa
kytkettyinä 3 97.
Kaukovalot
P palaa sinisenä.
Se palaa kaukovalojen ollessa kytket‐
tyinä ja kaukovalovilkkua käytet‐
täessä 3 98.
Kaukovaloapu í palaa, kun kaukovaloapu on akti‐
voitu 3 98.
Sumuvalot
> palaa vihreänä.
Palaa etusumuvalojen ollessa kytket‐
tyinä 3 100.
Takasumuvalo
r palaa keltaisena.

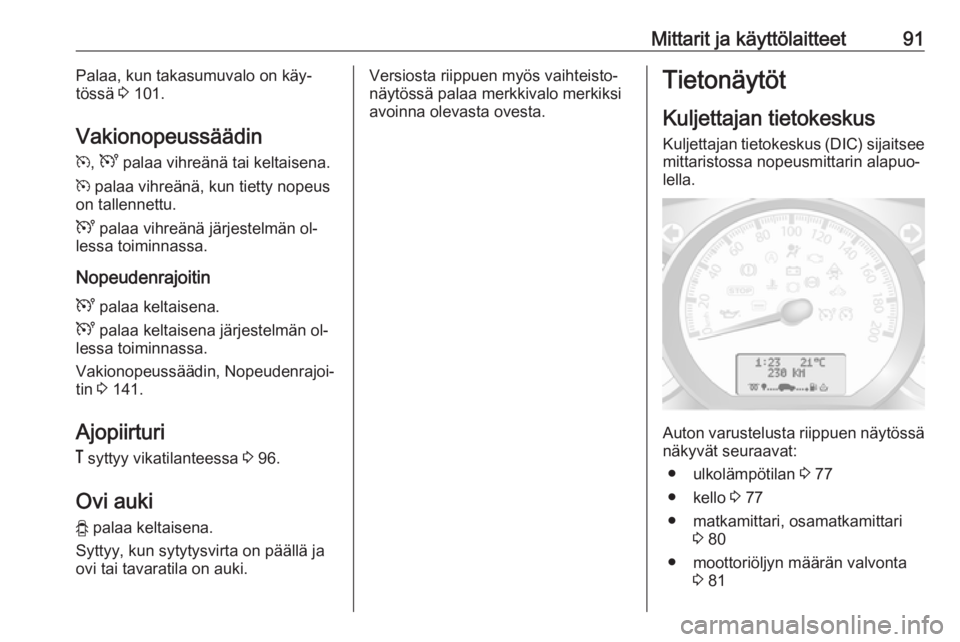

Mittarit ja käyttölaitteet91Palaa, kun takasumuvalo on käy‐
tössä 3 101.
Vakionopeussäädin
m , U palaa vihreänä tai keltaisena.
m palaa vihreänä, kun tietty nopeus
on tallennettu.
U palaa vihreänä järjestelmän ol‐
lessa toiminnassa.
Nopeudenrajoitin U palaa keltaisena.
U palaa keltaisena järjestelmän ol‐
lessa toiminnassa.
Vakionopeussäädin, Nopeudenrajoi‐
tin 3 141.
Ajopiirturi & syttyy vikatilanteessa 3 96.
Ovi auki y palaa keltaisena.
Syttyy, kun sytytysvirta on päällä ja
ovi tai tavaratila on auki.Versiosta riippuen myös vaihteisto‐
näytössä palaa merkkivalo merkiksi
avoinna olevasta ovesta.Tietonäytöt
Kuljettajan tietokeskusKuljettajan tietokeskus (DIC) sijaitseemittaristossa nopeusmittarin alapuo‐
lella.
Auton varustelusta riippuen näytössä
näkyvät seuraavat:
● ulkolämpötilan 3 77
● kello 3 77
● matkamittari, osamatkamittari 3 80
● moottoriöljyn määrän valvonta 3 81

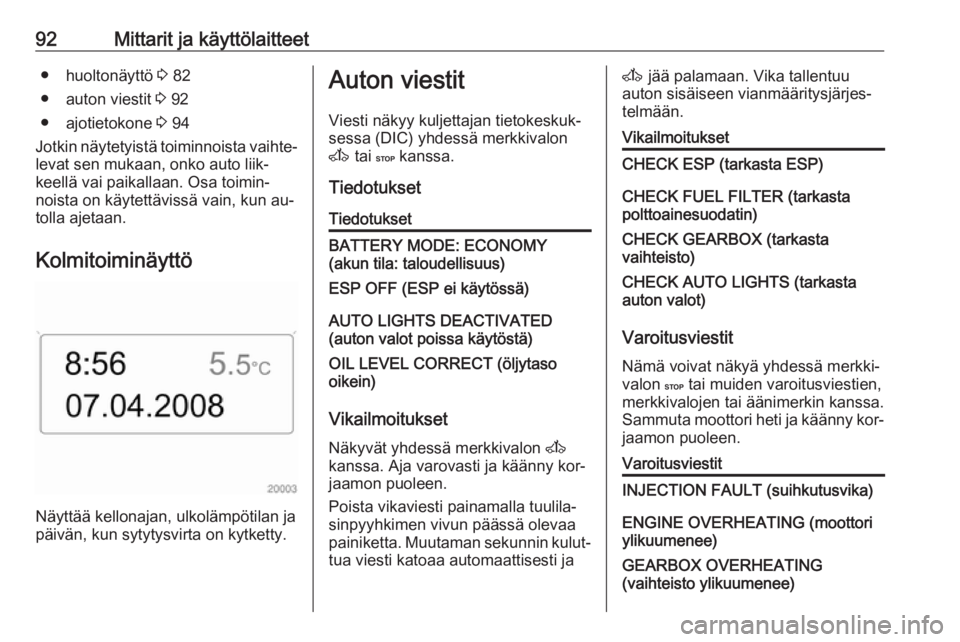

92Mittarit ja käyttölaitteet● huoltonäyttö 3 82
● auton viestit 3 92
● ajotietokone 3 94
Jotkin näytetyistä toiminnoista vaihte‐ levat sen mukaan, onko auto liik‐
keellä vai paikallaan. Osa toimin‐
noista on käytettävissä vain, kun au‐
tolla ajetaan.
Kolmitoiminäyttö
Näyttää kellonajan, ulkolämpötilan ja
päivän, kun sytytysvirta on kytketty.
Auton viestit
Viesti näkyy kuljettajan tietokeskuk‐
sessa (DIC) yhdessä merkkivalon
A tai C kanssa.
TiedotuksetTiedotuksetBATTERY MODE: ECONOMY
(akun tila: taloudellisuus)ESP OFF (ESP ei käytössä)AUTO LIGHTS DEACTIVATED
(auton valot poissa käytöstä)OIL LEVEL CORRECT (öljytaso
oikein)
Vikailmoitukset
Näkyvät yhdessä merkkivalon A
kanssa. Aja varovasti ja käänny kor‐
jaamon puoleen.
Poista vikaviesti painamalla tuulila‐
sinpyyhkimen vivun päässä olevaa
painiketta. Muutaman sekunnin kulut‐
tua viesti katoaa automaattisesti ja
A jää palamaan. Vika tallentuu
auton sisäiseen vianmääritysjärjes‐
telmään.VikailmoituksetCHECK ESP (tarkasta ESP)CHECK FUEL FILTER (tarkasta
polttoainesuodatin)CHECK GEARBOX (tarkasta
vaihteisto)CHECK AUTO LIGHTS (tarkasta
auton valot)
Varoitusviestit
Nämä voivat näkyä yhdessä merkki‐
valon C tai muiden varoitusviestien,
merkkivalojen tai äänimerkin kanssa. Sammuta moottori heti ja käänny kor‐ jaamon puoleen.
VaroitusviestitINJECTION FAULT (suihkutusvika)ENGINE OVERHEATING (moottori
ylikuumenee)GEARBOX OVERHEATING
(vaihteisto ylikuumenee)

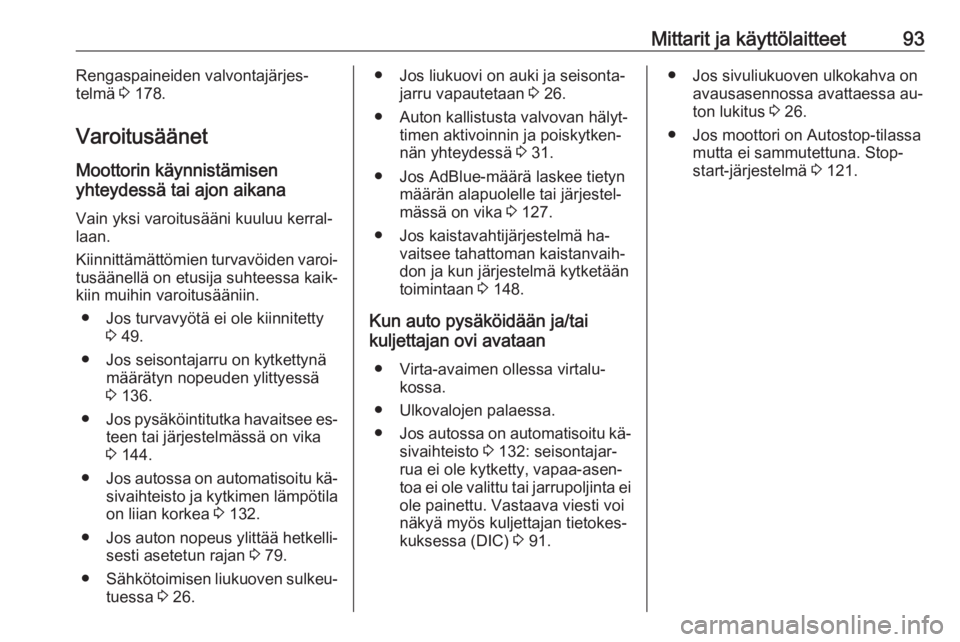

Mittarit ja käyttölaitteet93Rengaspaineiden valvontajärjes‐
telmä 3 178.
Varoitusäänet
Moottorin käynnistämisen
yhteydessä tai ajon aikana
Vain yksi varoitusääni kuuluu kerral‐
laan.
Kiinnittämättömien turvavöiden varoi‐
tusäänellä on etusija suhteessa kaik‐
kiin muihin varoitusääniin.
● Jos turvavyötä ei ole kiinnitetty 3 49.
● Jos seisontajarru on kytkettynä määrätyn nopeuden ylittyessä
3 136.
● Jos pysäköintitutka havaitsee es‐
teen tai järjestelmässä on vika
3 144.
● Jos autossa on automatisoitu kä‐
sivaihteisto ja kytkimen lämpötila on liian korkea 3 132.
● Jos auton nopeus ylittää hetkelli‐
sesti asetetun rajan 3 79.
● Sähkötoimisen liukuoven sulkeu‐
tuessa 3 26.● Jos liukuovi on auki ja seisonta‐
jarru vapautetaan 3 26.
● Auton kallistusta valvovan hälyt‐ timen aktivoinnin ja poiskytken‐
nän yhteydessä 3 31.
● Jos AdBlue-määrä laskee tietyn määrän alapuolelle tai järjestel‐
mässä on vika 3 127.
● Jos kaistavahtijärjestelmä ha‐ vaitsee tahattoman kaistanvaih‐
don ja kun järjestelmä kytketään
toimintaan 3 148.
Kun auto pysäköidään ja/tai
kuljettajan ovi avataan
● Virta-avaimen ollessa virtalu‐ kossa.
● Ulkovalojen palaessa.
● Jos autossa on automatisoitu kä‐
sivaihteisto 3 132: seisontajar‐
rua ei ole kytketty, vapaa-asen‐
toa ei ole valittu tai jarrupoljinta ei ole painettu. Vastaava viesti voi
näkyä myös kuljettajan tietokes‐
kuksessa (DIC) 3 91.● Jos sivuliukuoven ulkokahva on
avausasennossa avattaessa au‐
ton lukitus 3 26.
● Jos moottori on Autostop-tilassa mutta ei sammutettuna. Stop-
start-järjestelmä 3 121.

94Mittarit ja käyttölaitteetAjotietokone
Ajotietokone näyttää ajoa koskevia
tietoja, joita tallennetaan ja arvioidaan jatkuvasti elektronisesti.
Autosta riippuen seuraavat toiminnot
voidaan valita painamalla toistuvasti tuulilasinpyyhkimen vivun päässä
olevaa painiketta:
● käytetty polttoaine
● keskikulutus
● hetkellinen kulutus
● toimintasäde
● ajettu matka
● keskinopeus
● ennen seuraavaa huoltoa jäljellä oleva ajomatka 3 82
● kello 3 77
● matkamittari 3 80, osamatkamit‐
tari 3 80
● vakionopeussäätimen ja nopeu‐ denrajoittimen tallennettu no‐
peus 3 141
● rengaspaineet 3 178
● vika- ja tietoviestit
Käytetty polttoaine Näyttää viimeisen nollauksen jälkeen
kulutetun polttoaineen määrän.
Mittaus voidaan aloittaa uudelleen
milloin tahansa painamalla tuulilasin‐
pyyhkimen päässä olevaa painiketta
ja pitämällä sitä painettuna.
Keskikulutus
Arvo näytetään, kun on ajettu
400 metriä.
Keskikulutus näytetään huomioiden
ajettu kokonaismatka ja viimeisen
nollauksen jälkeen käytetty poltto‐
aine.Mittaus voidaan käynnistää uudel‐
leen milloin tahansa.
Hetkellinen kulutus
Arvo näytetään, kun nopeus 30 km/h
on saavutettu.
Toimintasäde
Arvo näytetään, kun on ajettu
400 metriä.
Toimintasäde lasketaan polttoaine‐
säiliön sisällön ja viimeisen nollauk‐
sen jälkeisen keskikulutuksen perus‐
teella.
Toimintasädettä ei näytetä, jos merk‐
kivalo Y palaa mittaristossa 3 90.
Mittaus voidaan käynnistää uudel‐
leen milloin tahansa.
Ajettu matka
Näyttää viimeisen nollauksen jälkeen
ajetun ajomatkan.
Mittaus voidaan käynnistää uudel‐
leen milloin tahansa.
