2016 OPEL INSIGNIA Инструкция по эксплуатации (in Russian)

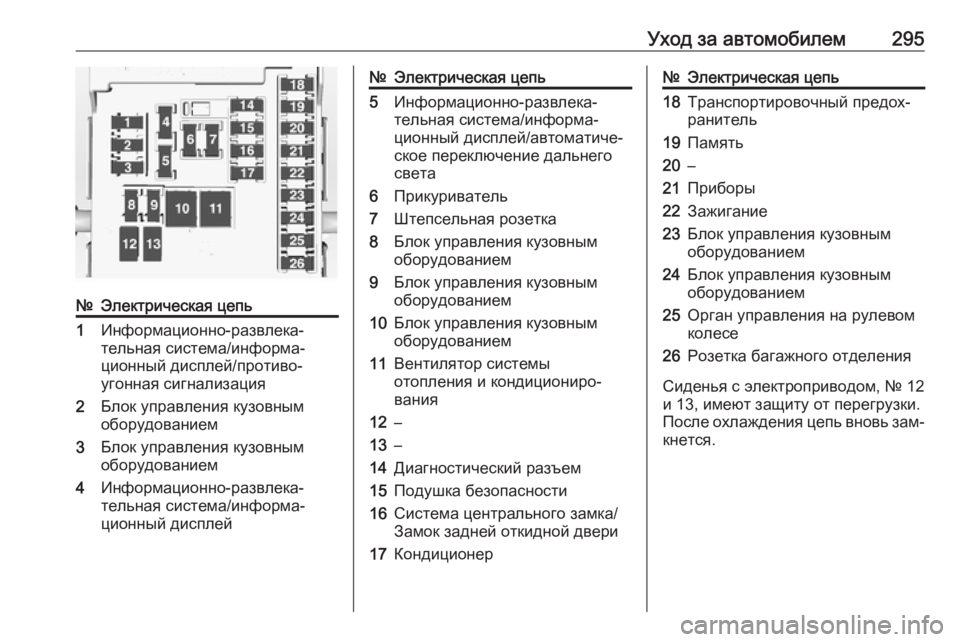

Уход за автомобилем295№Электрическая цепь1Информационно-развлека‐
тельная система/информа‐
ционный дисплей/противо‐
угонная сигнализация2Блок управления кузовным
оборудованием3Блок управления кузовным
оборудованием4Информационно-развлека‐
тельная система/информа‐
ционный дисплей№Электрическая цепь5Информационно-развлека‐
тельная система/информа‐
ционный дисплей/автоматиче‐
ское переключение дальнего
света6Прикуриватель7Штепсельная розетка8Блок управления кузовным
оборудованием9Блок управления кузовным
оборудованием10Блок управления кузовным
оборудованием11Вентилятор системы
отопления и кондициониро‐
вания12–13–14Диагностический разъем15Подушка безопасности16Система центрального замка/
Замок задней откидной двери17Кондиционер№Электрическая цепь18Транспортировочный предох‐
ранитель19Память20–21Приборы22Зажигание23Блок управления кузовным
оборудованием24Блок управления кузовным
оборудованием25Орган управления на рулевом
колесе26Розетка багажного отделения
Сиденья с электроприводом, № 12
и 13, имеют защиту от перегрузки.
После охлаждения цепь вновь зам‐
кнется.

296Уход за автомобилемБлок предохранителей вбагажном отделении
Блок предохранителей находится
под крышкой на левой стенке ба‐
гажного отделения. Снимите
крышку.
№Электрическая цепь1Центральный замок/задняя
откидная дверь с электропри‐
водом2Блок прицепа (тип А)
Информационно-развлека‐
тельная система (тип В)3–4–5Разъем жгута проводов
прицепа6Рулевое колесо с подогревом
(только автомобили с блоком
предохранителей в багажном
отделении)7Система выборочной катали‐
тической нейтрализации8Разъем жгута проводов
прицепа9Вентиляционный люк крыши10Система центрального замка/
замок задней откидной двери
(тип А)
Потолочный вентиляционный
люк (тип В)

Уход за автомобилем297№Электрическая цепь11–12Система выборочной катали‐
тической нейтрализации13–14–15Электропривод замка задней
двери багажного отделения16Кондиционер17Система выборочной катали‐
тической нейтрализации18Система выборочной катали‐
тической нейтрализации19Боковой датчик препятствий20Боковой датчик препятствий/
вентилируемые передние
сиденья21Активная демпфирующая
система/круиз-контроль/
система обнаружения
дорожных знаков/система
предупреждения о выходе за
пределы полосы движения/
блок прицепа22–№Электрическая цепь23Система постоянного полного
привода/противоугонная
сигнализация24–25–26–27–28–29Блок прицепа/транспортиро‐
вочный предохранитель
(тип А)30Боковой датчик препятствий31–32–33–34Вентиляционный люк крыши35–36–37–Автомобильный
инструмент
Инструмент Автомобили, оборудованные
комплектом для ремонта шин
Инструменты и буксирная про‐
ушина хранятся вместе с комплек‐
том для ремонта шин в ящике с ин‐
струментами под крышкой пола ба‐
гажного отсека.

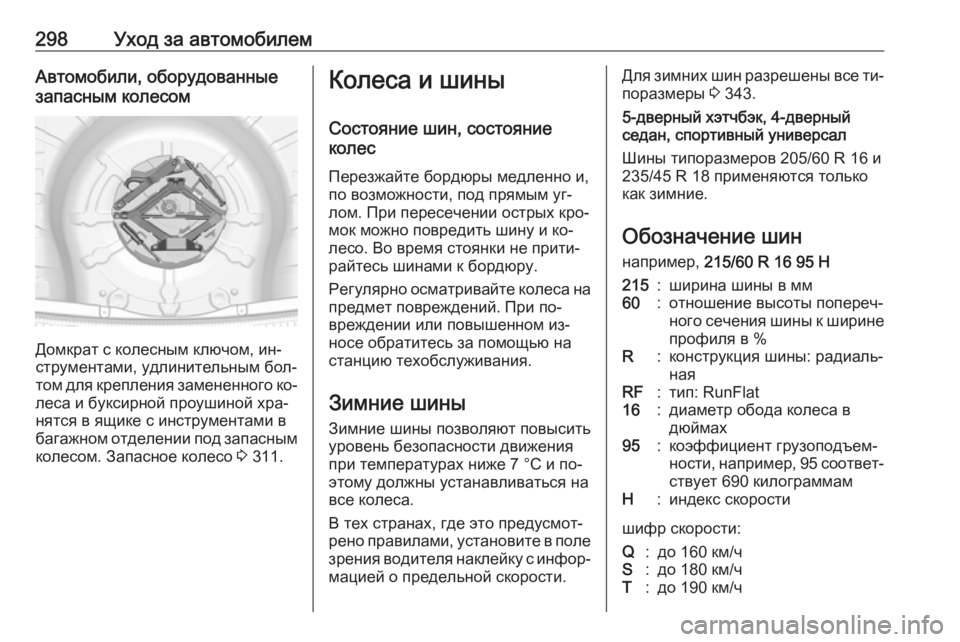

298Уход за автомобилемАвтомобили, оборудованные
запасным колесом
Домкрат с колесным ключом, ин‐
струментами, удлинительным бол‐
том для крепления замененного ко‐ леса и буксирной проушиной хра‐
нятся в ящике с инструментами в
багажном отделении под запасным
колесом. Запасное колесо 3 311.
Колеса и шины
Состояние шин, состояние
колес
Перезжайте бордюры медленно и,
по возможности, под прямым уг‐
лом. При пересечении острых кро‐
мок можно повредить шину и ко‐
лесо. Во время стоянки не прити‐
райтесь шинами к бордюру.
Регулярно осматривайте колеса на предмет повреждений. При по‐
вреждении или повышенном из‐
носе обратитесь за помощью на
станцию техобслуживания.
Зимние шины Зимние шины позволяют повысить
уровень безопасности движения
при температурах ниже 7 °C и по‐
этому должны устанавливаться на
все колеса.
В тех странах, где это предусмот‐
рено правилами, установите в поле
зрения водителя наклейку с инфор‐ мацией о предельной скорости.Для зимних шин разрешены все ти‐ поразмеры 3 343.
5-дверный хэтчбэк, 4-дверный седан, спортивный универсал
Шины типоразмеров 205/60 R 16 и
235/45 R 18 применяются только
как зимние.
Обозначение шин
например, 215/60 R 16 95 H215:ширина шины в мм60:отношение высоты попереч‐
ного сечения шины к ширине профиля в %R:конструкция шины: радиаль‐
наяRF:тип: RunFlat16:диаметр обода колеса в
дюймах95:коэффициент грузоподъем‐
ности, например, 95 соответ‐
ствует 690 килограммамH:индекс скорости
шифр скорости:
Q:до 160 км/чS:до 180 км/чT:до 190 км/ч

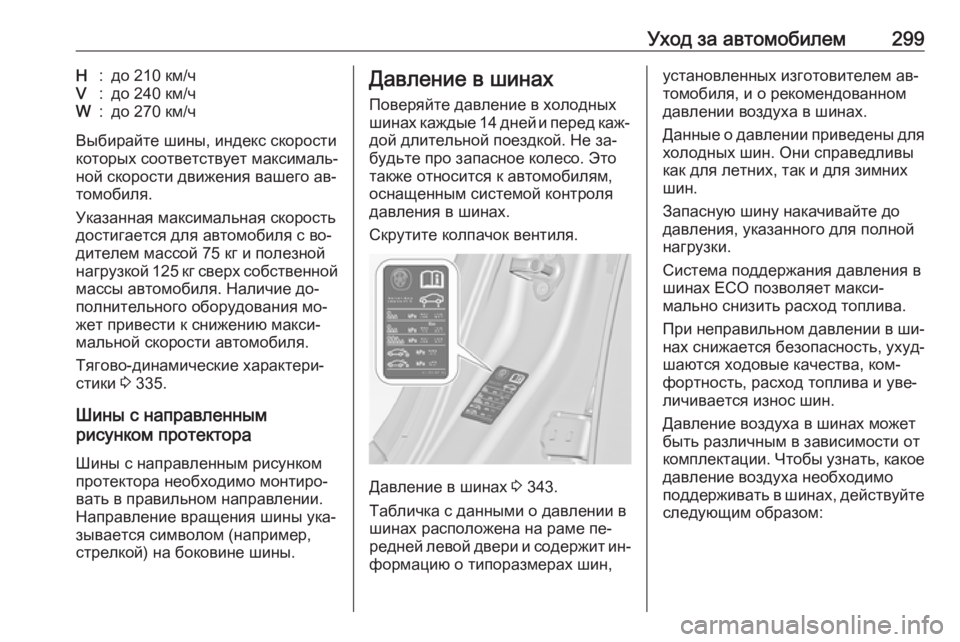

Уход за автомобилем299H:до 210 км/чV:до 240 км/чW:до 270 км/ч
Выбирайте шины, индекс скоростикоторых соответствует максималь‐ ной скорости движения вашего ав‐
томобиля.
Указанная максимальная скорость достигается для автомобиля с во‐
дителем массой 75 кг и полезной
нагрузкой 125 кг сверх собственной
массы автомобиля. Наличие до‐
полнительного оборудования мо‐
жет привести к снижению макси‐
мальной скорости автомобиля.
Тягово-динамические характери‐
стики 3 335.
Шины с направленным
рисунком протектора
Шины с направленным рисунком
протектора необходимо монтиро‐
вать в правильном направлении.
Направление вращения шины ука‐
зывается символом (например,
стрелкой) на боковине шины.
Давление в шинах
Поверяйте давление в холодных
шинах каждые 14 дней и перед каж‐ дой длительной поездкой. Не за‐
будьте про запасное колесо. Это
также относится к автомобилям,
оснащенным системой контроля
давления в шинах.
Скрутите колпачок вентиля.
Давление в шинах 3 343.
Табличка с данными о давлении в
шинах расположена на раме пе‐
редней левой двери и содержит ин‐
формацию о типоразмерах шин,
установленных изготовителем ав‐
томобиля, и о рекомендованном
давлении воздуха в шинах.
Данные о давлении приведены для
холодных шин. Они справедливы
как для летних, так и для зимних
шин.
Запасную шину накачивайте до
давления, указанного для полной
нагрузки.
Система поддержания давления в шинах ECO позволяет макси‐
мально снизить расход топлива.
При неправильном давлении в ши‐
нах снижается безопасность, ухуд‐
шаются ходовые качества, ком‐
фортность, расход топлива и уве‐
личивается износ шин.
Давление воздуха в шинах может
быть различным в зависимости от
комплектации. Чтобы узнать, какое давление воздуха необходимо
поддерживать в шинах, действуйте
следующим образом:

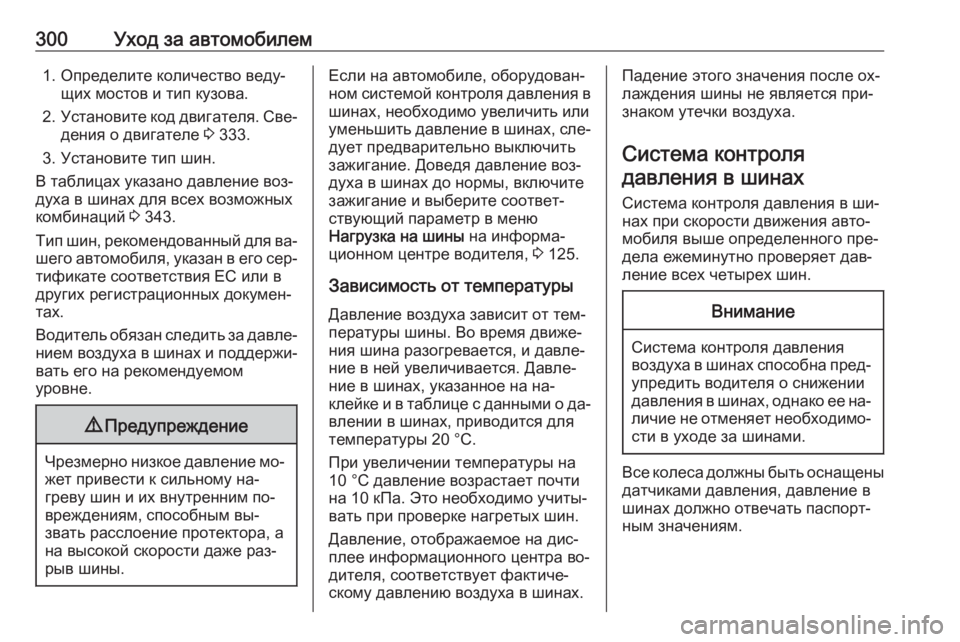

300Уход за автомобилем1. Определите количество веду‐щих мостов и тип кузова.
2. Установите код двигателя. Све‐
дения о двигателе 3 333.
3. Установите тип шин.
В таблицах указано давление воз‐ духа в шинах для всех возможных
комбинаций 3 343.
Тип шин, рекомендованный для ва‐
шего автомобиля, указан в его сер‐ тификате соответствия ЕС или в
других регистрационных докумен‐
тах.
Водитель обязан следить за давле‐ нием воздуха в шинах и поддержи‐
вать его на рекомендуемом
уровне.9 Предупреждение
Чрезмерно низкое давление мо‐
жет привести к сильному на‐
греву шин и их внутренним по‐
вреждениям, способным вы‐
звать расслоение протектора, а
на высокой скорости даже раз‐
рыв шины.
Если на автомобиле, оборудован‐ ном системой контроля давления в шинах, необходимо увеличить илиуменьшить давление в шинах, сле‐
дует предварительно выключить
зажигание. Доведя давление воз‐
духа в шинах до нормы, включите
зажигание и выберите соответ‐
ствующий параметр в меню
Нагрузка на шины на информа‐
ционном центре водителя, 3 125.
Зависимость от температуры Давление воздуха зависит от тем‐
пературы шины. Во время движе‐
ния шина разогревается, и давле‐
ние в ней увеличивается. Давле‐
ние в шинах, указанное на на‐
клейке и в таблице с данными о да‐
влении в шинах, приводится для
температуры 20 °C.
При увеличении температуры на
10 °C давление возрастает почти
на 10 кПа. Это необходимо учиты‐ вать при проверке нагретых шин.
Давление, отображаемое на дис‐
плее информационного центра во‐
дителя, соответствует фактиче‐
скому давлению воздуха в шинах.Падение этого значения после ох‐
лаждения шины не является при‐
знаком утечки воздуха.
Система контролядавления в шинах
Система контроля давления в ши‐
нах при скорости движения авто‐
мобиля выше определенного пре‐
дела ежеминутно проверяет дав‐
ление всех четырех шин.Внимание
Система контроля давления воздуха в шинах способна пред‐
упредить водителя о снижении
давления в шинах, однако ее на‐ личие не отменяет необходимо‐
сти в уходе за шинами.
Все колеса должны быть оснащены
датчиками давления, давление в
шинах должно отвечать паспорт‐
ным значениям.

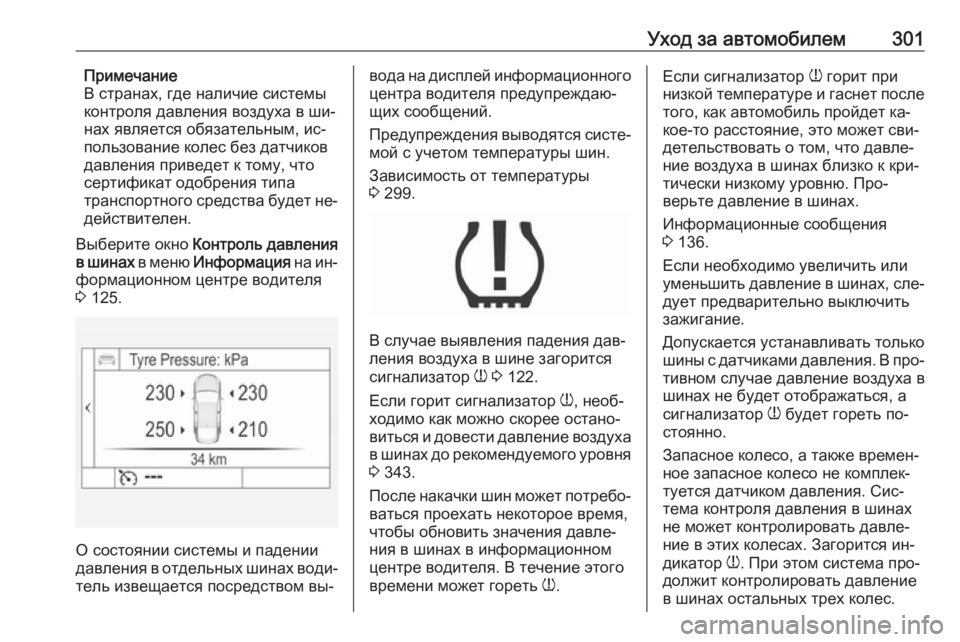

Уход за автомобилем301Примечание
В странах, где наличие системы контроля давления воздуха в ши‐
нах является обязательным, ис‐ пользование колес без датчиков
давления приведет к тому, что
сертификат одобрения типа
транспортного средства будет не‐
действителен.
Выберите окно Контроль давления
в шинах в меню Информация на ин‐
формационном центре водителя
3 125.
О состоянии системы и падении
давления в отдельных шинах води‐
тель извещается посредством вы‐
вода на дисплей информационного
центра водителя предупреждаю‐ щих сообщений.
Предупреждения выводятся систе‐ мой с учетом температуры шин.
Зависимость от температуры
3 299.
В случае выявления падения дав‐
ления воздуха в шине загорится
сигнализатор w 3 122.
Если горит сигнализатор w, необ‐
ходимо как можно скорее остано‐ виться и довести давление воздуха
в шинах до рекомендуемого уровня 3 343.
После накачки шин может потребо‐ ваться проехать некоторое время,
чтобы обновить значения давле‐ ния в шинах в информационном
центре водителя. В течение этого
времени может гореть w.
Если сигнализатор
w горит при
низкой температуре и гаснет после того, как автомобиль пройдет ка‐
кое-то расстояние, это может сви‐
детельствовать о том, что давле‐
ние воздуха в шинах близко к кри‐
тически низкому уровню. Про‐
верьте давление в шинах.
Информационные сообщения
3 136.
Если необходимо увеличить или
уменьшить давление в шинах, сле‐
дует предварительно выключить
зажигание.
Допускается устанавливать только
шины с датчиками давления. В про‐
тивном случае давление воздуха в
шинах не будет отображаться, а
сигнализатор w будет гореть по‐
стоянно.
Запасное колесо, а также времен‐
ное запасное колесо не комплек‐
туется датчиком давления. Сис‐
тема контроля давления в шинах
не может контролировать давле‐
ние в этих колесах. Загорится ин‐
дикатор w. При этом система про‐
должит контролировать давление
в шинах остальных трех колес.

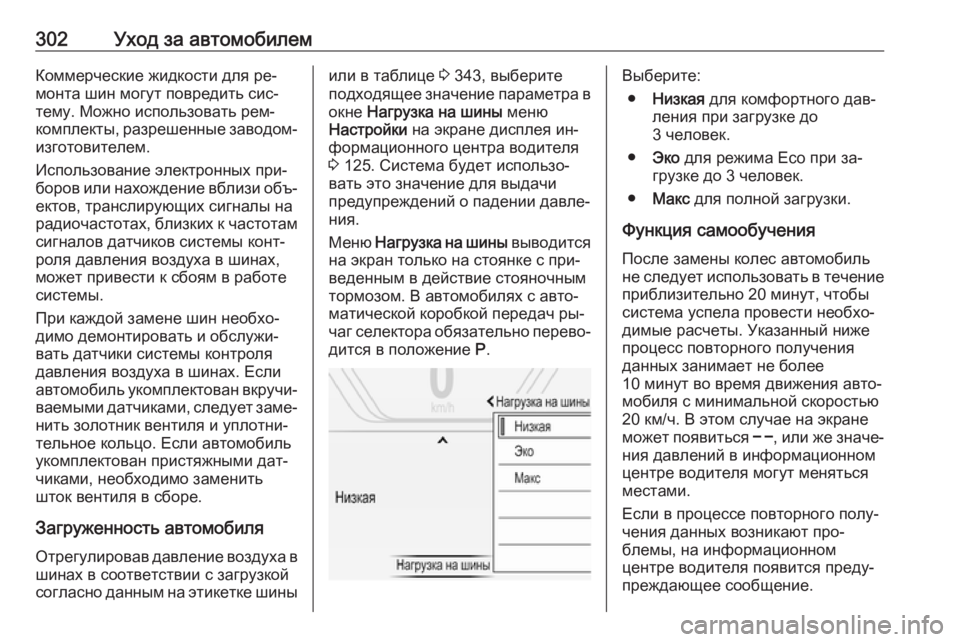

302Уход за автомобилемКоммерческие жидкости для ре‐
монта шин могут повредить сис‐
тему. Можно использовать рем‐
комплекты, разрешенные заводом- изготовителем.
Использование электронных при‐
боров или нахождение вблизи объ‐
ектов, транслирующих сигналы на
радиочастотах, близких к частотам сигналов датчиков системы конт‐
роля давления воздуха в шинах,
может привести к сбоям в работе
системы.
При каждой замене шин необхо‐
димо демонтировать и обслужи‐
вать датчики системы контроля
давления воздуха в шинах. Если автомобиль укомплектован вкручи‐
ваемыми датчиками, следует заме‐ нить золотник вентиля и уплотни‐
тельное кольцо. Если автомобиль
укомплектован пристяжными дат‐ чиками, необходимо заменить
шток вентиля в сборе.
Загруженность автомобиля
Отрегулировав давление воздуха в шинах в соответствии с загрузкой
согласно данным на этикетке шиныили в таблице 3 343, выберите
подходящее значение параметра в
окне Нагрузка на шины меню
Настройки на экране дисплея ин‐
формационного центра водителя 3 125. Система будет использо‐
вать это значение для выдачи
предупреждений о падении давле‐
ния.
Меню Нагрузка на шины выводится
на экран только на стоянке с при‐
веденным в действие стояночным
тормозом. В автомобилях с авто‐
матической коробкой передач ры‐
чаг селектора обязательно перево‐
дится в положение P.Выберите:
● Низкая для комфортного дав‐
ления при загрузке до
3 человек.
● Эко для режима Eco при за‐
грузке до 3 человек.
● Макс для полной загрузки.
Функция самообучения
После замены колес автомобиль
не следует использовать в течение приблизительно 20 минут, чтобы
система успела провести необхо‐
димые расчеты. Указанный ниже
процесс повторного получения данных занимает не более
10 минут во время движения авто‐
мобиля с минимальной скоростью
20 км/ч. В этом случае на экране
может появиться $, или же значе‐
ния давлений в информационном
центре водителя могут меняться
местами.
Если в процессе повторного полу‐
чения данных возникают про‐
блемы, на информационном
центре водителя появится преду‐
преждающее сообщение.
