2016 OPEL INSIGNIA Инструкция по эксплуатации (in Russian)

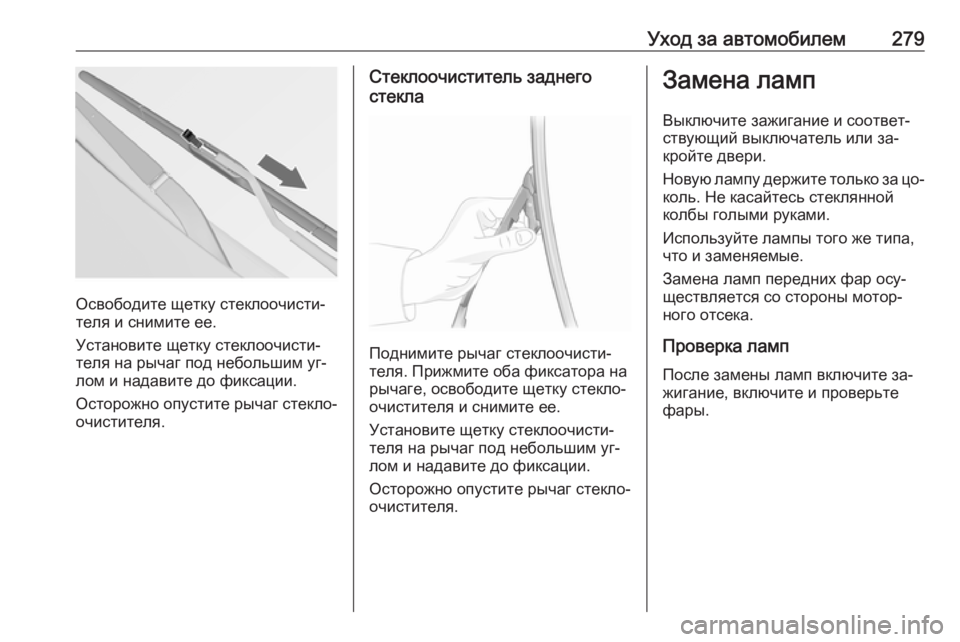

Уход за автомобилем279
Освободите щетку стеклоочисти‐
теля и снимите ее.
Установите щетку стеклоочисти‐
теля на рычаг под небольшим уг‐
лом и надавите до фиксации.
Осторожно опустите рычаг стекло‐
очистителя.
Стеклоочиститель заднего
стекла
Поднимите рычаг стеклоочисти‐
теля. Прижмите оба фиксатора на
рычаге, освободите щетку стекло‐
очистителя и снимите ее.
Установите щетку стеклоочисти‐
теля на рычаг под небольшим уг‐
лом и надавите до фиксации.
Осторожно опустите рычаг стекло‐
очистителя.
Замена ламп
Выключите зажигание и соответ‐
ствующий выключатель или за‐
кройте двери.
Новую лампу держите только за цо‐
коль. Не касайтесь стеклянной
колбы голыми руками.
Используйте лампы того же типа,
что и заменяемые.
Замена ламп передних фар осу‐
ществляется со стороны мотор‐
ного отсека.
Проверка ламп
После замены ламп включите за‐
жигание, включите и проверьте
фары.

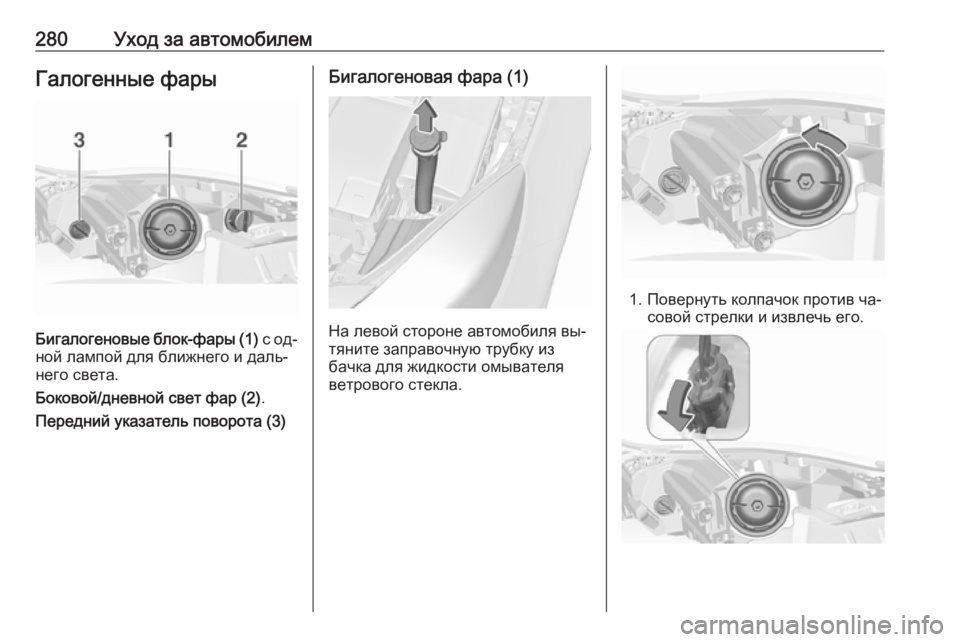

280Уход за автомобилемГалогенные фары
Бигалогеновые блок-фары (1) с од‐
ной лампой для ближнего и даль‐ него света.
Боковой/дневной свет фар (2) .
Передний указатель поворота (3)
Бигалогеновая фара (1)
На левой стороне автомобиля вы‐
тяните заправочную трубку из
бачка для жидкости омывателя
ветрового стекла.
1. Повернуть колпачок против ча‐ совой стрелки и извлечь его.

Уход за автомобилем2812. Повернуть патрон лампы про‐тив часовой стрелки и освобо‐
дить. Выньте патрон лампы из
отражателя.
3. Отсоедините патрон лампы от разъема, слегка отогнув в сто‐
рону язычок фиксатора.
4. Замените лампу и присоеди‐ ните разъем.
5. Вставьте патрон, проденьте два лепестка в отражатель и за‐крепите его на месте, повернув
по часовой стрелке.
6. Установить крышку и повернуть
ее по часовой стрелке.
Лампы указателей поворота/
фары, включаемые при езде в
светлое время суток (2)
1. Поверните колпачок против ча‐ совой стрелки и извлеките из
отражателя.
2. Сожмите язычки фиксаторов и выдвиньте патрон из корпуса.
3.Потяните лампу, чтобы извлечь
ее из патрона.

282Уход за автомобилем4.Вставьте новую лампу в патрон.
5. Вставьте патрон лампы в кор‐ пус и зафиксируйте его.
6. Установить крышку и повернуть
ее по часовой стрелке.
Боковые габаритные огни/
дневные ходовые огни на
светодиодах
В другой модификации боковые га‐ баритные огни и дневные ходовые
огни построены на светодиодах. В
случае неисправности обратитесь
для замены светодиодов на СТО.Передний указатель поворота
(3)
1. Поверните патрон против часо‐ вой стрелки, чтобы отсоеди‐
нить его. Извлеките патрон
лампы из корпуса.
2. Немного нажмите на лампу, утопив ее в патрон, поверните
против часовой стрелки и
выньте лампу.
3. Вставьте новую лампу в патрон,
повернув ее по часовой
стрелке.
4. Вставьте патрон лампы в отра‐ жатель и поверните по часовой
стрелке, чтобы его зафиксиро‐
вать.

Уход за автомобилем283Ксеноновые фары9Опасность
В системе адаптивного голов‐
ного освещения используются
ксеноновые блок-фары.
Ксеновые фары работают под
очень высоком напряжении. Не
прикасайтесь. Замену ламп вы‐
полнять на станции техобслужи‐ вания.
Допускается заменять лампы
передних указателей поворота
и бокового света.
Боковые и дневные ходовые огни представляют собой светодиоды,
которые не подлежат замене.
Фары бокового света
1. Повернуть колпачок против ча‐ совой стрелки и извлечь его.
2. Повернуть патрон лампы про‐тив часовой стрелки и освобо‐
дить. Выньте патрон лампы из
отражателя.
3. Отсоедините лампу от разъ‐ ема, освободив ее от фикса‐
тора и вытянув.
4. Замените лампу и подключите патрон вместе с разъемом.
5. Вставьте патрон, проденьте два лепестка в отражатель и за‐крепите его на месте, повернув
по часовой стрелке.
6. Установить крышку и повернуть
ее по часовой стрелке.

284Уход за автомобилемПередний указатель поворота
1. Повернуть колпачок против ча‐совой стрелки и извлечь его.
2. Повернуть патрон лампы про‐тив часовой стрелки и освобо‐
дить. Выньте патрон лампы из
отражателя.
3. Отсоедините держатель лампы от разъема, освободив его от
фиксатора и вытянув.
4. Замените лампу и присоеди‐ ните держатель лампы к разъ‐
ему.
5. Вставьте патрон, проденьте два лепестка в отражатель и за‐крепите его на месте, повернув
по часовой стрелке.
Лампы указателей поворота/
фары, включаемые при езде в
светлое время суток
Боковые габаритные огни и днев‐
ные ходовые огни построены на
светодиодах. В случае неисправ‐
ности обратитесь для замены све‐
тодиодов на СТО.
Противотуманная фара
Доступ к лампам осуществляется
со стороны днища.
1. Повернуть патрон лампы про‐ тив часовой стрелки и извлечь
его из рефлектора.

Уход за автомобилем285
2. Отсоедините патрон лампы отразъема, нажав на язычок фик‐
сатора.
3. Извлеките и замените патрон вместе с лампой и подсоеди‐
ните разъем.
4. Вставьте патрон лампы в отра‐ жатель и поверните его по ча‐
совой стрелке, чтобы зафикси‐
ровать.
Задние фонари
5-дверный хетчбэк/4-дверный
седан
1. Снимите крышку изнутри ба‐ гажника.
2. Вручную открутите три пласт‐массовые крепежные гайки из‐
нутри.
3. Снять фонарь в сборе, акку‐ ратно вынув его из ниши.

286Уход за автомобилем
4. Поверните патрон лампы про‐тив часовой стрелки и извле‐
ките его. Замените лампу, вы‐
тянув или повернув ее:
Указатель поворота 1
Задний противотуманный фо‐
нарь 2, только со стороны води‐
теля
Фонарь заднего хода 3
Задние габаритные огни и стоп- сигналы построены на свето‐
диодах. В случае отказа обра‐
титесь для замены светодио‐
дов на СТО.
5. Вставьте патрон лампы в блок заднего фонаря и поверните по
часовой стрелке. Закрепив фо‐
нарь в сборе в нише кузова ав‐
томобиля крепежными штиф‐
тами, затяните пластиковые
крепежные гайки изнутри ба‐
гажного отделения. Закройте
крышку.
Sports Tourer/Country Tourer
1. Освободите и откройте крышку в задней двери.
2. Вручную отвинтите три пласти‐ковые крепежные гайки.
3. Снять фонарь в сборе, акку‐ратно вынув его из ниши.
