Места для хранения87Система состоит из:● переходников
● багажных сеток
● крюков
● вспомогательного блока
● набора ремней
Компоненты устанавливаются в двух имеющихся на обеих боковых
панелях направляющих с помощью переходников и крюков.

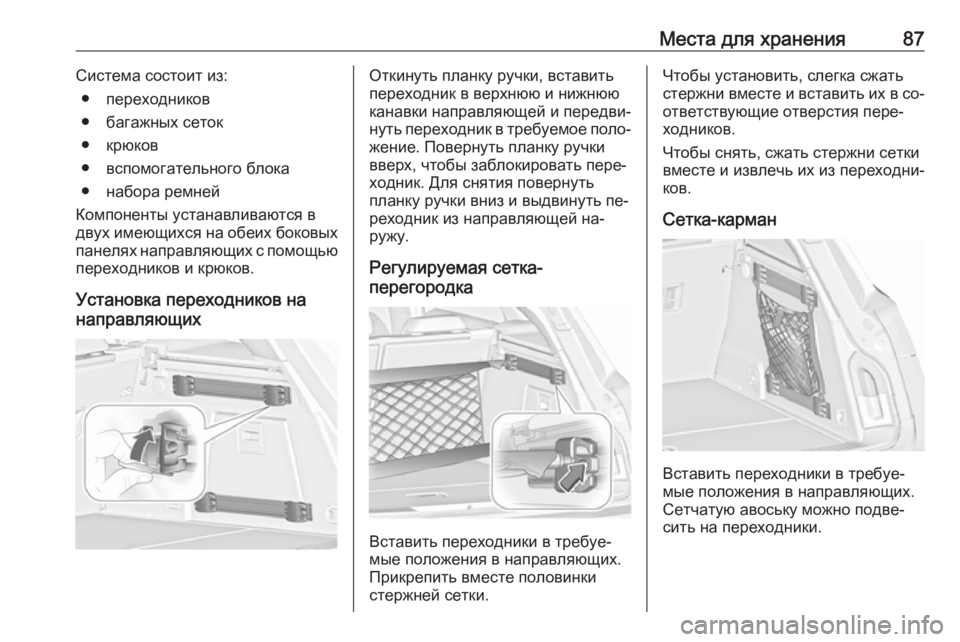

Установка переходников на
направляющихОткинуть планку ручки, вставить
переходник в верхнюю и нижнюю
канавки направляющей и передви‐
нуть переходник в требуемое поло‐ жение. Повернуть планку ручки
вверх, чтобы заблокировать пере‐
ходник. Для снятия повернуть
планку ручки вниз и выдвинуть пе‐
реходник из направляющей на‐
ружу.
Регулируемая сетка-
перегородка
Вставить переходники в требуе‐
мые положения в направляющих. Прикрепить вместе половинки
стержней сетки.
Чтобы установить, слегка сжать стержни вместе и вставить их в со‐
ответствующие отверстия пере‐
ходников.
Чтобы снять, сжать стержни сетки
вместе и извлечь их из переходни‐
ков.
Сетка-карман
Вставить переходники в требуе‐
мые положения в направляющих. Сетчатую авоську можно подве‐
сить на переходники.

88Места для храненияУстановка крючков на
направляющих
Вначале вставить крюк в требуе‐
мое положение в верхнюю канавку
направляющей, а затем вдавить
его в нижнюю канавку. Чтобы
снять, вначале вытянуть крюк из
верхней канавки.
Вспомогательный блок
Установите два крючка на верхней
направляющей. Вставить верхние кронштейны ящика сверху в крюки.
Можно также установить два
крючка в нижнюю направляющую.
Вставьте нижние кронштейны
блока сверху в нижние крючки.
Набор ремней
Вставить переходники набора рем‐
ней в направляющую. Убедиться,
что ремень не перекручен.
На наборе ремней имеется два
замка, которые нужно открыть.
Ремень можно натянуть.

Места для хранения89Багажная сетка
За передними или задними сиде‐
ньями можно установить багажные
сетки двух видов.
Перевозка людей за защитной пе‐
регородкой запрещена.

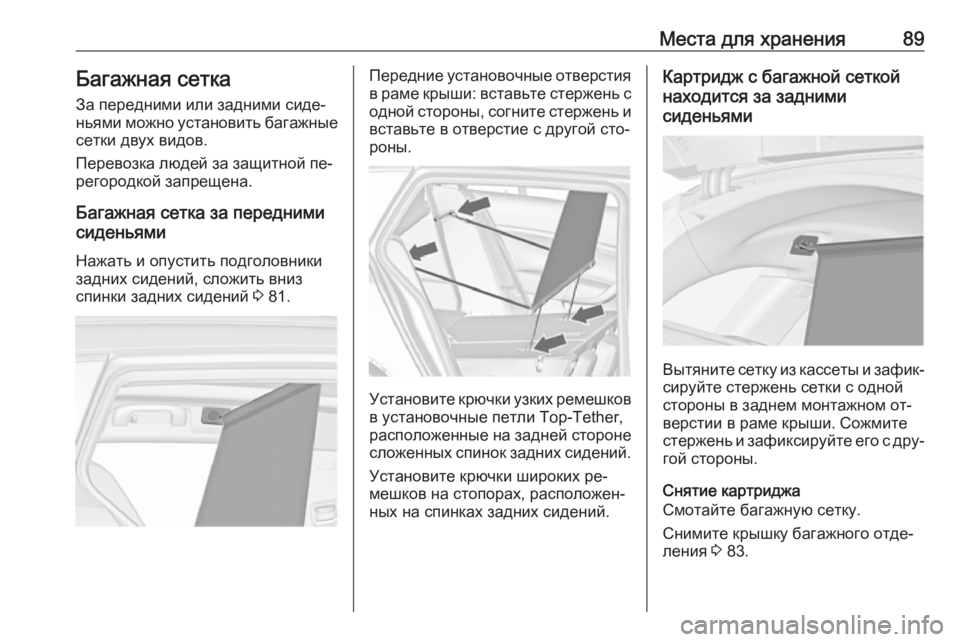

Багажная сетка за передними
сиденьями
Нажать и опустить подголовники
задних сидений, сложить вниз
спинки задних сидений 3 81.Передние установочные отверстия
в раме крыши: вставьте стержень с
одной стороны, согните стержень и
вставьте в отверстие с другой сто‐
роны.
Установите крючки узких ремешков
в установочные петли Top-Tether,
расположенные на задней стороне сложенных спинок задних сидений.
Установите крючки широких ре‐
мешков на стопорах, расположен‐
ных на спинках задних сидений.
Картридж с багажной сеткой
находится за задними
сиденьями
Вытяните сетку из кассеты и зафик‐
сируйте стержень сетки с одной
стороны в заднем монтажном от‐
верстии в раме крыши. Сожмите
стержень и зафиксируйте его с дру‐ гой стороны.
Снятие картриджа
Смотайте багажную сетку.
Снимите крышку багажного отде‐
ления 3 83.

90Места для хранения
Чтобы освободить кассету, не‐
много поверните ее назад и сни‐
мите вверх с фиксаторов.
Установка картриджа
Снимите крышку багажного отде‐
ления.Вставьте картридж в держатели с
левой и правой сторон. Обращайте внимание на обозначения L (левая
сторона) и R (правая сторона), на‐
несенные на кассету в целях об‐
легчения ее установки.
Слегка поверните картридж перед, чтобы зафиксировать его.

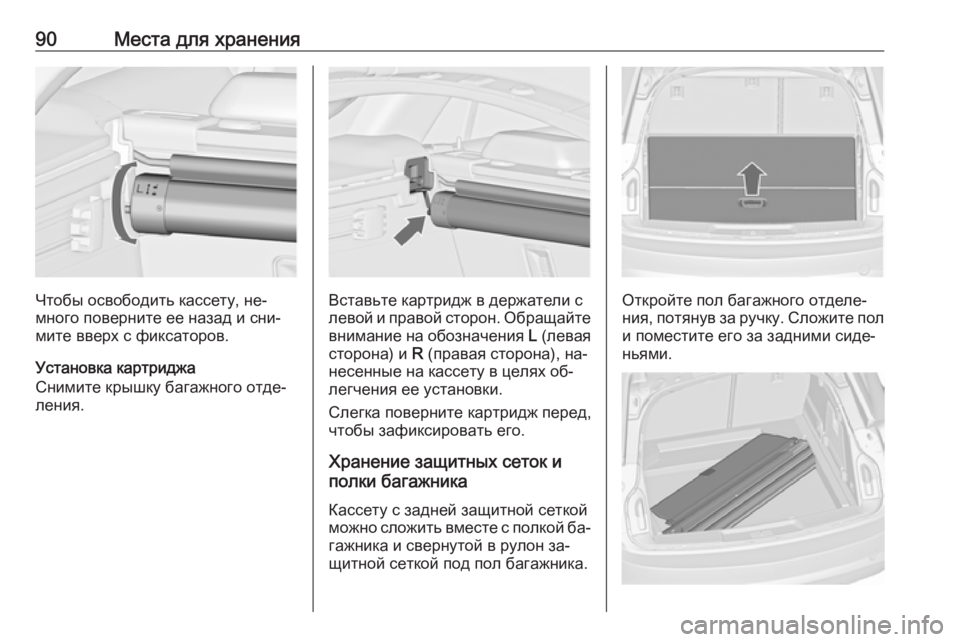

Хранение защитных сеток и
полки багажника
Кассету с задней защитной сеткой
можно сложить вместе с полкой ба‐
гажника и свернутой в рулон за‐
щитной сеткой под пол багажника.Откройте пол багажного отделе‐
ния, потянув за ручку. Сложите пол и поместите его за задними сиде‐
ньями.

Места для хранения91Установить полку багажника в по‐лость верхней стороной вниз, при
этом рычаг освобождения должен
находиться спереди у правого
края.

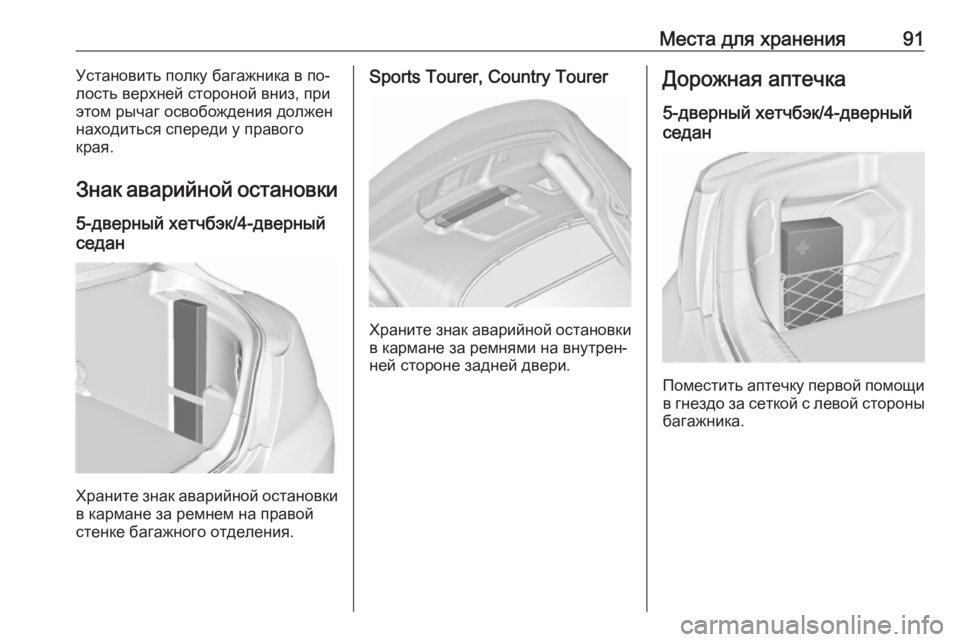

Знак аварийной остановки
5-дверный хетчбэк/4-дверный
седан
Храните знак аварийной остановки
в кармане за ремнем на правой
стенке багажного отделения.
Sports Tourer, Country Tourer
Храните знак аварийной остановки
в кармане за ремнями на внутрен‐
ней стороне задней двери.
Дорожная аптечка
5-дверный хетчбэк/4-дверный
седан
Поместить аптечку первой помощи в гнездо за сеткой с левой стороны
багажника.

92Места для храненияSports Tourer, Country Tourer
Храните аптечку в пространстве за
ремнем на внутренней стороне
заднего фонаря.
Багажник,
устанавливаемый на
крыше
Багажник на крыше
Из соображений безопасности и во
избежание повреждения крыши ре‐ комендуется использовать только
разрешенные для данного автомо‐
биля конструкции багажников.
Если багажник не используется,
снимите его с крыши в соответ‐
ствии с инструкцией по установке.Установка багажника на крыше
5-дверный хетчбэк/4-дверный
седан
Откройте все двери.
Точки крепления расположены на
продольных брусьях крыши кузова
в проеме каждой двери.
Снимите заглушки с крепежных от‐ верстий и закрепите багажник с по‐
мощью прилагаемых винтов.

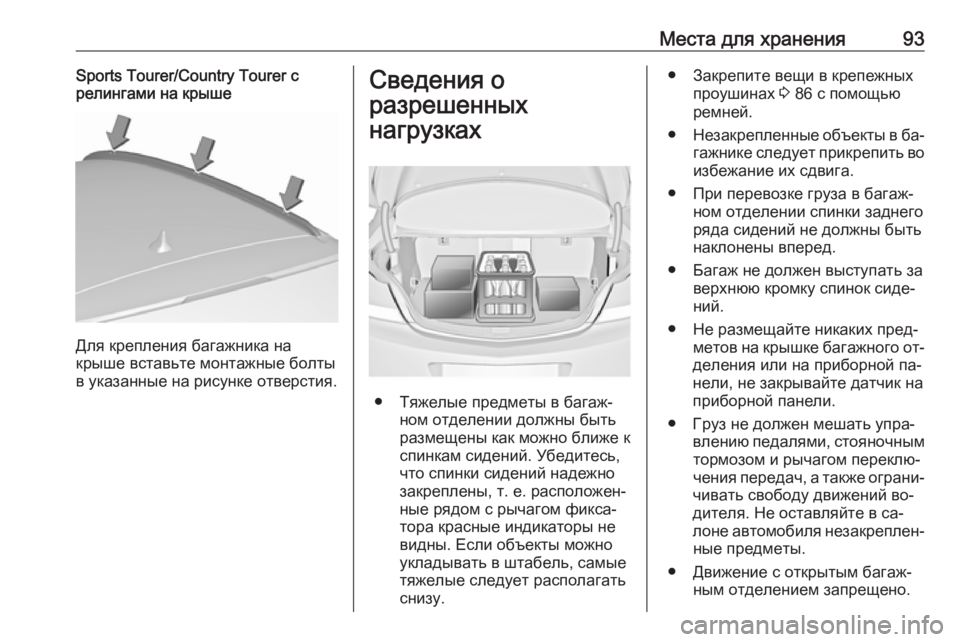

Места для хранения93Sports Tourer/Country Tourer с
релингами на крыше
Для крепления багажника на
крыше вставьте монтажные болты в указанные на рисунке отверстия.
Сведения о
разрешенных
нагрузках
● Тяжелые предметы в багаж‐ ном отделении должны быть
размещены как можно ближе к
спинкам сидений. Убедитесь,
что спинки сидений надежно
закреплены, т. е. расположен‐
ные рядом с рычагом фикса‐ тора красные индикаторы не
видны. Если объекты можно
укладывать в штабель, самые
тяжелые следует располагать снизу.
● Закрепите вещи в крепежных проушинах 3 86 с помощью
ремней.
● Незакрепленные объекты в ба‐
гажнике следует прикрепить во избежание их сдвига.
● При перевозке груза в багаж‐ ном отделении спинки заднего
ряда сидений не должны быть
наклонены вперед.
● Багаж не должен выступать за верхнюю кромку спинок сиде‐
ний.
● Не размещайте никаких пред‐ метов на крышке багажного от‐
деления или на приборной па‐ нели, не закрывайте датчик на
приборной панели.
● Груз не должен мешать упра‐ влению педалями, стояночнымтормозом и рычагом переклю‐
чения передач, а также ограни‐
чивать свободу движений во‐
дителя. Не оставляйте в са‐
лоне автомобиля незакреплен‐
ные предметы.
● Движение с открытым багаж‐ ным отделением запрещено.

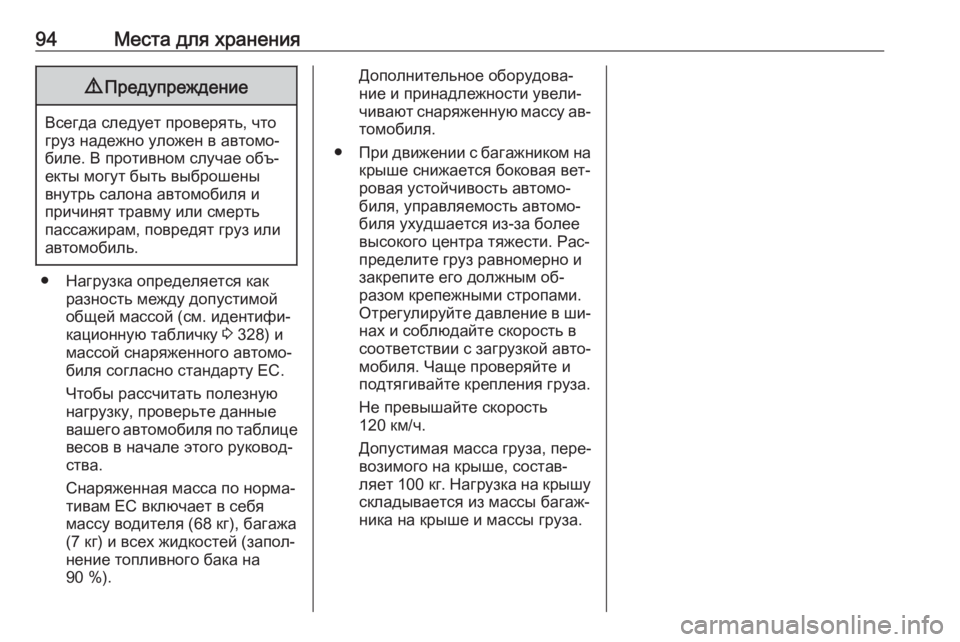

94Места для хранения9Предупреждение
Всегда следует проверять, что
груз надежно уложен в автомо‐
биле. В противном случае объ‐
екты могут быть выброшены
внутрь салона автомобиля и
причинят травму или смерть
пассажирам, повредят груз или
автомобиль.
● Нагрузка определяется как
разность между допустимой
общей массой (см. идентифи‐
кационную табличку 3 328) и
массой снаряженного автомо‐
биля согласно стандарту EC.
Чтобы рассчитать полезную
нагрузку, проверьте данные
вашего автомобиля по таблице
весов в начале этого руковод‐
ства.
Снаряженная масса по норма‐
тивам ЕС включает в себя
массу водителя (68 кг), багажа
(7 кг) и всех жидкостей (запол‐
нение топливного бака на
90 %).
Дополнительное оборудова‐
ние и принадлежности увели‐
чивают снаряженную массу ав‐ томобиля.
● При движении с багажником на
крыше снижается боковая вет‐ ровая устойчивость автомо‐
биля, управляемость автомо‐
биля ухудшается из-за более
высокого центра тяжести. Рас‐
пределите груз равномерно и
закрепите его должным об‐
разом крепежными стропами.
Отрегулируйте давление в ши‐
нах и соблюдайте скорость в
соответствии с загрузкой авто‐
мобиля. Чаще проверяйте и
подтягивайте крепления груза.
Не превышайте скорость
120 км/ч.
Допустимая масса груза, пере‐
возимого на крыше, состав‐ ляет 100 кг . Нагрузка на крышу
складывается из массы багаж‐
ника на крыше и массы груза.
