2016 OPEL CASCADA Instruktionsbok

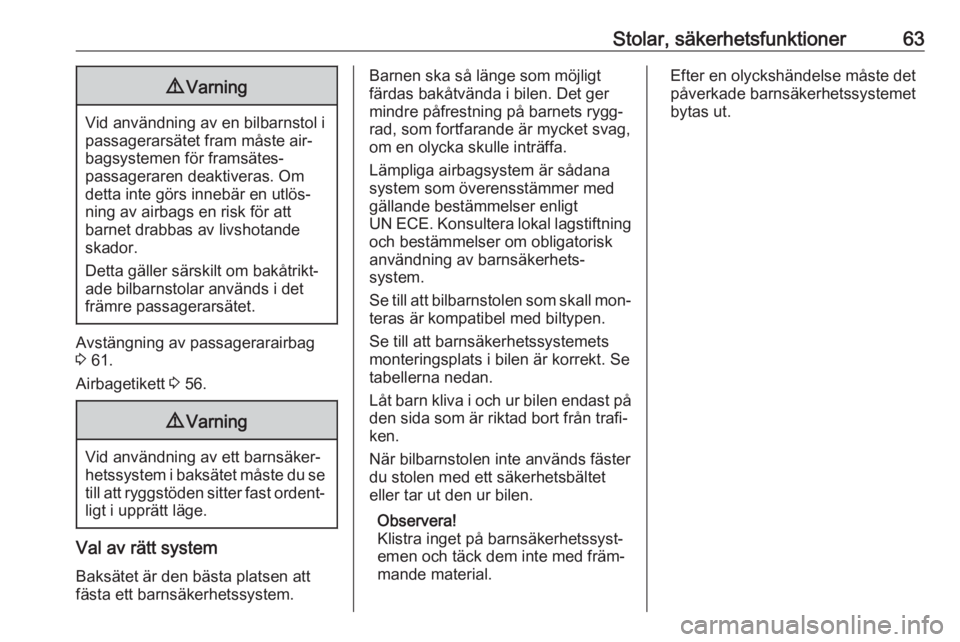

Stolar, säkerhetsfunktioner639Varning
Vid användning av en bilbarnstol i
passagerarsätet fram måste air‐
bagsystemen för framsätes‐
passageraren deaktiveras. Om
detta inte görs innebär en utlös‐
ning av airbags en risk för att
barnet drabbas av livshotande
skador.
Detta gäller särskilt om bakåtrikt‐ ade bilbarnstolar används i det
främre passagerarsätet.
Avstängning av passagerarairbag
3 61.
Airbagetikett 3 56.
9 Varning
Vid användning av ett barnsäker‐
hetssystem i baksätet måste du se till att ryggstöden sitter fast ordent‐
ligt i upprätt läge.
Val av rätt system
Baksätet är den bästa platsen att
fästa ett barnsäkerhetssystem.
Barnen ska så länge som möjligt
färdas bakåtvända i bilen. Det ger
mindre påfrestning på barnets rygg‐
rad, som fortfarande är mycket svag,
om en olycka skulle inträffa.
Lämpliga airbagsystem är sådana
system som överensstämmer med
gällande bestämmelser enligt
UN ECE. Konsultera lokal lagstiftning och bestämmelser om obligatorisk
användning av barnsäkerhets‐
system.
Se till att bilbarnstolen som skall mon‐ teras är kompatibel med biltypen.
Se till att barnsäkerhetssystemets
monteringsplats i bilen är korrekt. Se
tabellerna nedan.
Låt barn kliva i och ur bilen endast på
den sida som är riktad bort från trafi‐
ken.
När bilbarnstolen inte används fäster
du stolen med ett säkerhetsbältet eller tar ut den ur bilen.
Observera!
Klistra inget på barnsäkerhetssyst‐
emen och täck dem inte med främ‐
mande material.Efter en olyckshändelse måste det
påverkade barnsäkerhetssystemet
bytas ut.

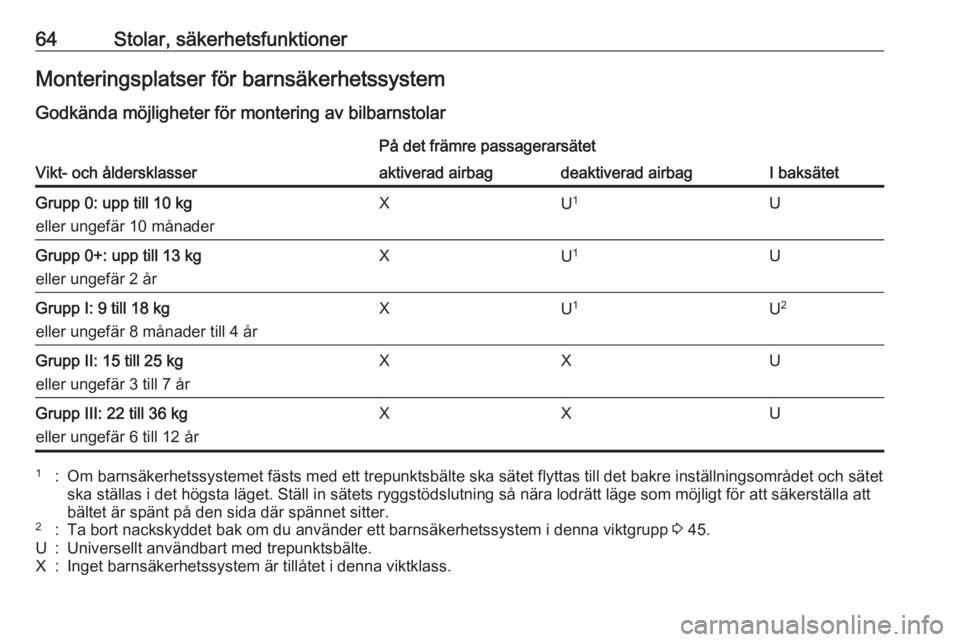

64Stolar, säkerhetsfunktionerMonteringsplatser för barnsäkerhetssystemGodkända möjligheter för montering av bilbarnstolar
Vikt- och åldersklasser
På det främre passagerarsätet
I baksätet
aktiverad airbagdeaktiverad airbagGrupp 0: upp till 10 kg
eller ungefär 10 månaderXU 1UGrupp 0+: upp till 13 kg
eller ungefär 2 årXU 1UGrupp I: 9 till 18 kg
eller ungefär 8 månader till 4 årXU 1U2Grupp II: 15 till 25 kg
eller ungefär 3 till 7 årXXUGrupp III: 22 till 36 kg
eller ungefär 6 till 12 årXXU1:Om barnsäkerhetssystemet fästs med ett trepunktsbälte ska sätet flyttas till det bakre inställningsområdet och sätet
ska ställas i det högsta läget. Ställ in sätets ryggstödslutning så nära lodrätt läge som möjligt för att säkerställa att
bältet är spänt på den sida där spännet sitter.2:Ta bort nackskyddet bak om du använder ett barnsäkerhetssystem i denna viktgrupp 3 45.U:Universellt användbart med trepunktsbälte.X:Inget barnsäkerhetssystem är tillåtet i denna viktklass.

Stolar, säkerhetsfunktioner65Godkända möjligheter för montering av ISOFIX barnsäkerhetssystemViktklassStorleksklassFästePå det främre passagerarsätetI baksätetGrupp 0: upp till 10 kg
eller ungefär 10 månaderEISO/R1XIL *Grupp 0+: upp till 13 kg
eller ungefär 2 årEISO/R1XIL *DISO/R2XIL *CISO/R3XIL *Grupp I: 9 till 18 kg
eller ungefär 8 månader till 4 årDISO/R2XIL *CISO/R3XIL *BISO/F2XIL, IUF**B1ISO/F2XXIL, IUF**AISO/F3XIL, IUF**Grupp II: 15 till 25 kg
eller ungefär 3 till 7 årXILGrupp III: 22 till 36 kg
eller ungefär 6 till 12 årXIL

66Stolar, säkerhetsfunktionerIL:Lämplig för vissa ISOFIX säkerhetssystem i kategorierna fordonsspecifik, begränsad eller semi-universell.ISOFIX säkerhetssystemet måste vara godkänt för den specifika biltypen.IUF:Lämplig för ISOFIX framåtriktade barnsäkerhetssystem i kategorin universell som är godkända för användning i
denna viktklass.X:Inget ISOFIX barnsäkerhetssystem är godkänt i denna viktklass.*:Flytta stolen framför barnsäkerhetssystemet till en position långt fram.**:Ta bort respektive nackskydd bak om du använder ett barnsäkerhetssystem i denna storleksklass. 3 45.
ISOFIX storleksklass och barnstol
A - ISO/F3:Framåtriktat barnsäkerhetssystem för barn med maximal storlek i viktklassen 9 till 18 kg.B - ISO/F2:Framåtriktat barnsäkerhetssystem för mindre barn i viktklassen 9 till 18 kg.B1 - ISO/F2X:Framåtriktat barnsäkerhetssystem för mindre barn i viktklassen 9 till 18 kg.C - ISO/F3:Bakåtriktat barnsäkerhetssystem för barn med maximal storlek i viktklassen upp till 18 kg.D - ISO/R2:Bakåtriktat barnsäkerhetssystem för mindre barn i viktklassen upp till 18 kg.E - ISO/R1:Bakåtriktat barnsäkerhetssystem för unga barn i viktklassen upp till 13 kg.

Stolar, säkerhetsfunktioner67ISOFIX
barnsäkerhetssystem
Fäst ISOFIX barnsäkerhetssystem
som är godkända för bilen i ISOFIX-
fästbyglarna. Bilspecifika lägen för
ISOFIX barnsäkerhetssystem är mar‐
kerade med IL i tabellen 3 64.
Demontera vindavvisaren
3 41 innan
du monterar ett barnsäkerhetssystem
och ta bort nackskyddet vid behov
3 64.
ISOFIX fästbyglar indikeras med log‐
gan ISOFIX på ryggstöden.
Top-tether, fästöglor
Bilen har två fästöglor på baksidan av ryggstöden bak.
Top-Tether-fästöglor är markerade med symbolen : för en barnstol.
Utöver fästet ISOFIX ska du fästa
Top-Tether-remmen i Top-Tether-
fästöglorna på baksidan av baksä‐
tena. Fälla ryggstöden bak 3 71.
Demontera vindavvisaren 3 41 innan
du monterar ett barnsäkerhetssystem
och ta bort nackskyddet vid behov
3 64.
Lägen för ISOFIX barnsäkerhets‐
system i kategorin universell är mar‐
kerade med IUF i tabellen 3 64.

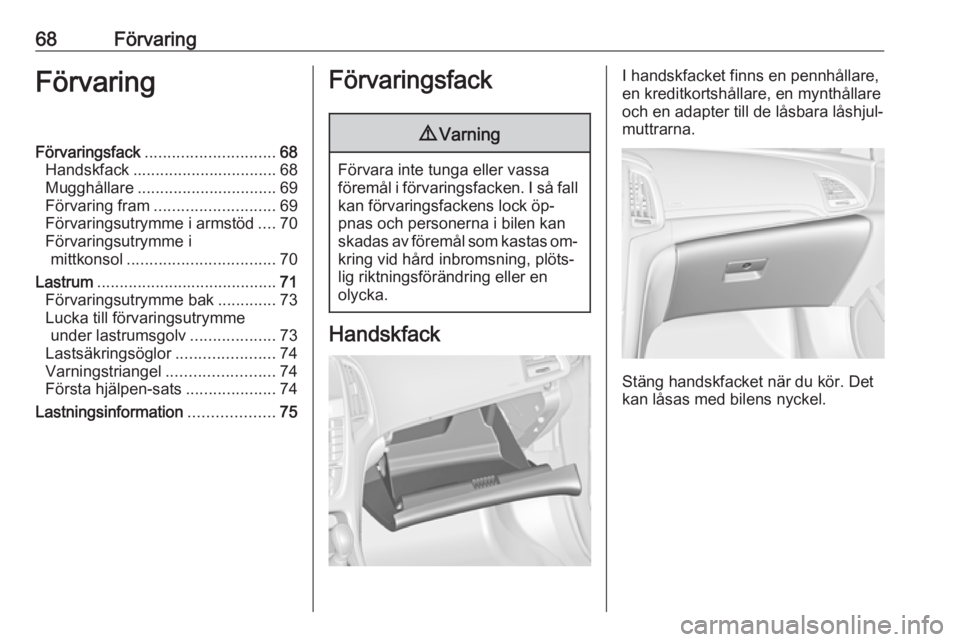

68FörvaringFörvaringFörvaringsfack............................. 68
Handskfack ................................ 68
Mugghållare ............................... 69
Förvaring fram ........................... 69
Förvaringsutrymme i armstöd ....70
Förvaringsutrymme i mittkonsol ................................. 70
Lastrum ........................................ 71
Förvaringsutrymme bak .............73
Lucka till förvaringsutrymme under lastrumsgolv ...................73
Lastsäkringsöglor ......................74
Varningstriangel ........................74
Första hjälpen-sats ....................74
Lastningsinformation ...................75Förvaringsfack9Varning
Förvara inte tunga eller vassa
föremål i förvaringsfacken. I så fall kan förvaringsfackens lock öp‐
pnas och personerna i bilen kan
skadas av föremål som kastas om‐ kring vid hård inbromsning, plöts‐
lig riktningsförändring eller en
olycka.
Handskfack
I handskfacket finns en pennhållare,
en kreditkortshållare, en mynthållare
och en adapter till de låsbara låshjul‐
muttrarna.
Stäng handskfacket när du kör. Det
kan låsas med bilens nyckel.

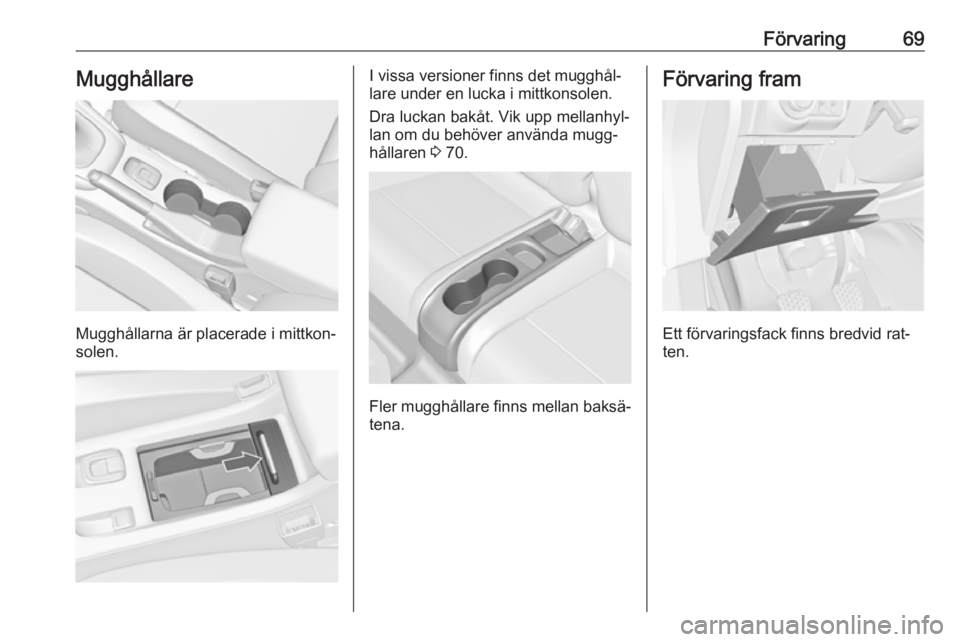

Förvaring69Mugghållare
Mugghållarna är placerade i mittkon‐
solen.
I vissa versioner finns det mugghål‐
lare under en lucka i mittkonsolen.
Dra luckan bakåt. Vik upp mellanhyl‐
lan om du behöver använda mugg‐
hållaren 3 70.
Fler mugghållare finns mellan baksä‐
tena.
Förvaring fram
Ett förvaringsfack finns bredvid rat‐
ten.

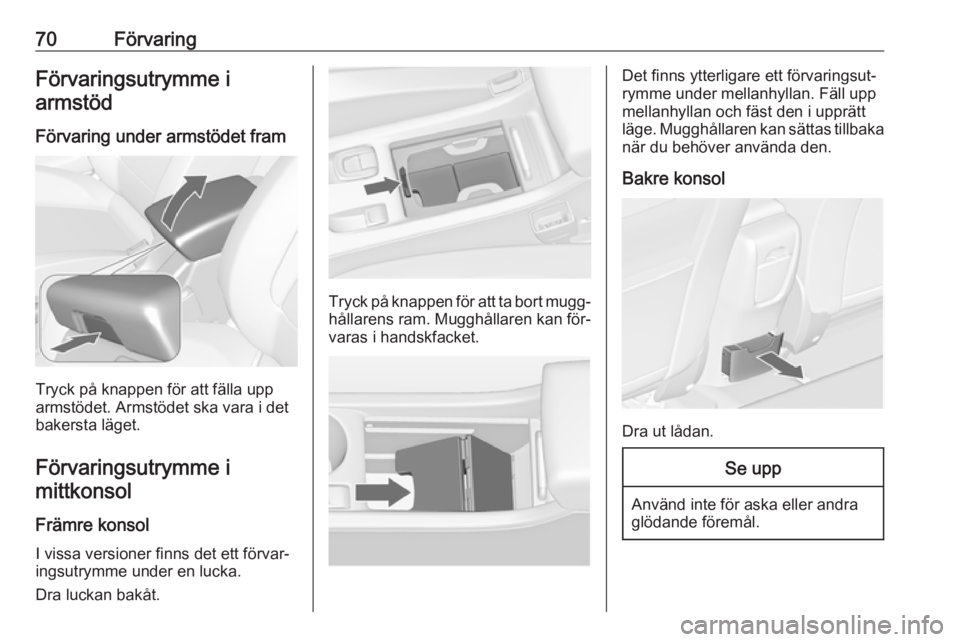

70FörvaringFörvaringsutrymme iarmstöd
Förvaring under armstödet fram
Tryck på knappen för att fälla upp
armstödet. Armstödet ska vara i det
bakersta läget.
Förvaringsutrymme imittkonsol
Främre konsol I vissa versioner finns det ett förvar‐
ingsutrymme under en lucka.
Dra luckan bakåt.
Tryck på knappen för att ta bort mugg‐
hållarens ram. Mugghållaren kan för‐
varas i handskfacket.
Det finns ytterligare ett förvaringsut‐
rymme under mellanhyllan. Fäll upp
mellanhyllan och fäst den i upprätt
läge. Mugghållaren kan sättas tillbaka när du behöver använda den.
Bakre konsol
Dra ut lådan.
Se upp
Använd inte för aska eller andra
glödande föremål.
