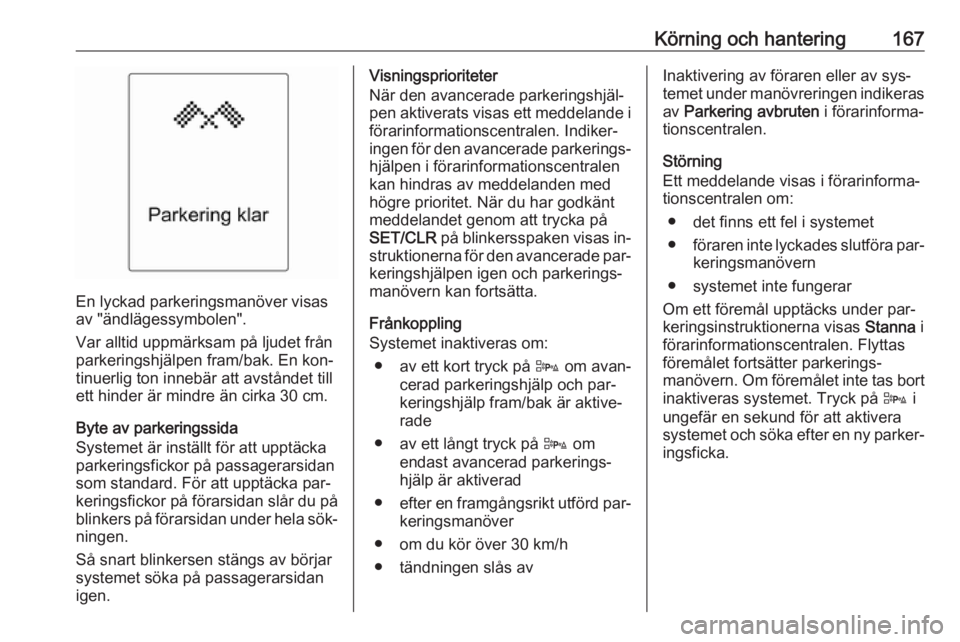

Körning och hantering167
En lyckad parkeringsmanöver visas
av "ändlägessymbolen".
Var alltid uppmärksam på ljudet från
parkeringshjälpen fram/bak. En kon‐
tinuerlig ton innebär att avståndet till
ett hinder är mindre än cirka 30 cm.
Byte av parkeringssida
Systemet är inställt för att upptäcka
parkeringsfickor på passagerarsidan
som standard. För att upptäcka par‐
keringsfickor på förarsidan slår du på
blinkers på förarsidan under hela sök‐ ningen.
Så snart blinkersen stängs av börjar systemet söka på passagerarsidan
igen.
Visningsprioriteter
När den avancerade parkeringshjäl‐
pen aktiverats visas ett meddelande i
förarinformationscentralen. Indiker‐
ingen för den avancerade parkerings‐ hjälpen i förarinformationscentralen
kan hindras av meddelanden med
högre prioritet. När du har godkänt
meddelandet genom att trycka på
SET/CLR på blinkersspaken visas in‐
struktionerna för den avancerade par‐
keringshjälpen igen och parkerings‐
manövern kan fortsätta.
Frånkoppling
Systemet inaktiveras om:
● av ett kort tryck på D om avan‐
cerad parkeringshjälp och par‐
keringshjälp fram/bak är aktive‐
rade
● av ett långt tryck på D om
endast avancerad parkerings‐ hjälp är aktiverad
● efter en framgångsrikt utförd par‐
keringsmanöver
● om du kör över 30 km/h
● tändningen slås avInaktivering av föraren eller av sys‐
temet under manövreringen indikeras av Parkering avbruten i förarinforma‐
tionscentralen.
Störning
Ett meddelande visas i förarinforma‐
tionscentralen om:
● det finns ett fel i systemet
● föraren inte lyckades slutföra par‐
keringsmanövern
● systemet inte fungerar
Om ett föremål upptäcks under par‐
keringsinstruktionerna visas Stanna i
förarinformationscentralen. Flyttas föremålet fortsätter parkerings‐
manövern. Om föremålet inte tas bort inaktiveras systemet. Tryck på D i
ungefär en sekund för att aktivera
systemet och söka efter en ny parker‐
ingsficka.

168Körning och hanteringAllmän information om
parkeringshjälpssystem9 Varning
Ytor på objekt eller kläder som re‐
flekteras på olika sätt samt externa
ljudkällor kan under vissa omstän‐
digheter leda till att systemet inte
upptäcker hinder.
Särskild uppmärksamhet krävs på låga hinder som kan skada stöt‐fångarens nedre del.
Se upp
Systemets prestanda kan minska
om sensorerna är täckta av t.ex. is
eller snö.
Parkeringshjälpens prestanda kan minska på grund av tung belast‐
ning.
Särskilda förutsättningar gäller för
höga fordon i närheten (t.ex. ter‐
rängfordon, skåpbilar och trans‐
portbilar). Identifiering av föremål
och korrekt avståndsindikering i
övre delen av dessa fordon kan
inte garanteras.
Föremål med mycket litet reflekte‐ rande tvärsnitt, t.ex. små föremåleller föremål av mjuka material,
kanske inte upptäcks av systemet.
Parkeringshjälpsystem upptäcker
inte föremål utanför upptäcktsom‐
rådet.
Observera!
Parkeringshjälpsystemet kan aktiv‐ eras och deaktiveras genom att in‐
ställningarna i Info-Display ändras.
Om en dragkrok är monterad måste
den väljas på menyn.
Personliga inställningar 3 103.
Observera!
Parkeringshjälpen upptäcker auto‐
matiskt fabriksmonterad dragutrust‐
ning. Den deaktiveras när kontakten ansluts.
Det kan hända att sensorn varnar för
föremål som inte finns (ekostörning)
på grund av externa akustiska eller
mekaniska störningar.
Avancerade parkeringshjälpsystem
kanske inte reagerar på ändringar
inom parkeringsytan när en parallell
parkeringsmanöver redan påbör‐
jats.
Observera!
Efter användning måste den avan‐
cerade parkeringshjälpen kalibre‐
ras. För optimal parkering vägled‐
ning, en körsträcka på minst 35 km,
inklusive ett antal krökar, krävs.
Varning döda vinkeln
Varningssystemet för döda vinkeln
detekterar och rapporterar föremål på
båda sidor om bilen inom en angiven
"död vinkel". Systemet varnar visuellt i båda ytterbackspeglarna vid detek‐
tering av föremål som kanske inte
syns i inner- och ytterbackspeglarna.
Systemets sensorer är placerade i
stötfångaren på vänster och höger
sida av bilen.

Körning och hantering1699Varning
Varningssystemet för döda vin‐
keln ersätter inte förarens uppsikt.
Systemet detekterar inte:
● Fordon utanför döda vinkeln som snabbt kan närma sig.
● Fotgängare, cyklister eller djur. Innan du byter fil ska du alltid kon‐trollera i alla backspeglar, titta över
axeln och använda blinkers.
När systemet upptäcker ett fordon i
den döda vinkeln vid körning framåt,
oavsett om du passerar bilen eller om det passerar dig, tänds en gul var‐
ningssymbol B i motsvarande ytter‐
backspegel. Om föraren aktiverar
blinkersen börjar varningssymbolen
B blinka gult som en varning för att du
inte ska byta fil.
Observera!
Om det passerande fordonet är
minst 10 km/h snabbare än det pas‐
serade fordonet tänds inte varnings‐ symbolen B på den aktuella ytter‐
backspegeln.
Varningen för döda vinkeln är aktiv i
hastigheter mellan 10 km/h och
140 km/h. Om du kör fortare än
140 km/h inaktiveras systemet, vilket
visas av att varningssymbolerna B i
ytterbackspeglarna visas svagt upp‐ lysta. Om du sänker hastigheten igen
släcks varningssymbolerna. Om ett
fordon då upptäcks i döda vinkeln
tänds varningssymbolerna B som
vanligt på motsvarande sida.
När bilen startas tänds symbolerna i
båda ytterbackspeglarna kort för att visa att systemet är igång.
Systemet kan aktiveras eller inaktive‐
ras i menyn Inställningar i
Info-Display, personliga inställningar
3 103.
Inaktivering indikeras via ett medde‐
lande i förarinformationscentralen.
Detekteringszoner
Systemets sensor täcker en zon på
ungefär 3 meter på båda sidor om
bilen. Zonen börjar vid ytterback‐
speglarna och sträcker sig ungefär
3 meter bakåt. Zonens höjd är unge‐
fär mellan 0,5 meter och 2 meter över marken.
Systemet inaktiveras om en släpvagn kopplas till bilen.
Varningssystemet för döda vinkeln är utformat så att stillastående föremål
såsom skyddsräcken, stolpar, trot‐
toarkanter, väggar och balkar ignore‐
ras. Parkerade fordon eller mötande
fordon detekteras inte.
Störning
Enstaka missade varningar kan före‐
komma under normala förhållanden.

170Körning och hanteringVarningssystemet för döda vinkeln
fungerar inte om bakstötfångarens
hörn är täckta av lera, smuts, snö, is
eller slask. Rengöringsanvisningar
3 226.
Om det är något fel i systemet eller
om systemet inte fungerar på grund
av tillfälliga förhållanden visas ett
meddelande i förarinformations‐
centralen. Uppsök en verkstad i hän‐
delse av ett permanent fel.
Backkamera Backkameran hjälper föraren vidbackning genom att visa en bild av
området bakom bilen.
Bilden från kameran visas i Colour-
Info-Display.9 Varning
Backkameran ersätter inte för‐
arens uppsikt. Observera att före‐
mål utanför synfältet för kameran
och den avancerade parkerings‐
hjälpens sensorer, t.ex. nedanför
stötfångaren eller under fordonet, inte visas.
Backa inte bilen genom att enbart
titta på Info-displayen och kontrol‐ lera alltid området bakom och runt
fordonet innan du backar.
Inkoppling
Backkameran aktiveras automatiskt
när backen läggs i.
Funktionalitet
Kameran är monterad i mellan regi‐
streringsskyltsbelysningen och har
en bildvinkel på 130°.
Det område som kameran visar är be‐
gränsat. Avstånden på den bild som
visas skiljer sig från de faktiska av‐
stånden.
Vägledande linjer
Dynamiska vägledande linjer är våg‐
räta linjer med 1 meters avstånd som
projiceras på bilden för att ange av‐
ståndet till de föremål som visas.

Körning och hantering171
Bilens beräknade bana visas enligt
styrningsvinkeln.
Du kan deaktivera funktionen på
inställningsmenyn i Info-Display. Per‐
sonliga inställningar 3 103.
Varningssymboler
Varningssymboler visas som trianglar 9 på bilden och markerar hinder som
detekteras av den avancerade par‐
keringshjälpens bakre sensorer.
Dessutom visas 9 på den övre raden
i Info-Display med en varning om att
kontrollera bilens omgivningar.
Displayens övre rad kan rensas
genom att man trycker på multifunk‐
tionsratten.
Visningsinställningar
Navi 650/Navi 950 : Ljusstyrkan kan
ställas in genom att man först trycker
på och sedan vrider multifunktions‐
knappens yttre ring.
CD 600 : Ljusstyrkan kan ställas in
genom att man först trycker på och
sedan vrider multifunktionsknappen.
Frånkoppling
Kameran inaktiveras när en viss
hastighet framåt överskrids eller när
backen inte läggs i på ungefär
10 sekunder.
Aktivering eller deaktivering av back‐
kameran kan ändras på inställnings‐
menyn i Info-Display. Personliga in‐
ställningar 3 103.
Störning Felmeddelanden visas med en 9 i
den övre raden på Info-Display.
Backkameran fungerar eventuellt inte
korrekt när:
● Det omgivande området är mörkt.
● Solen eller helljusstrålkastare lyser rakt in i kameralinsen.
● Is, snö, lera eller något annat täcker kameraobjektivet. Rengör
insen, skölj den med vatten och
torka med en mjuk trasa.
● Bilen har blivit påkörd bakifrån.
● Det förekommer extrema tempe‐ raturväxlingar.

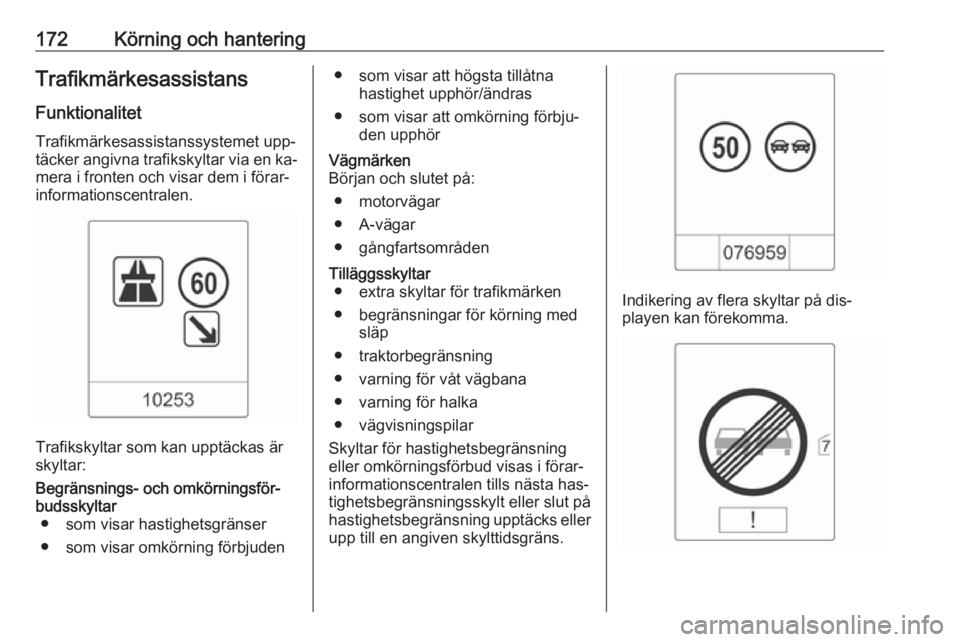

172Körning och hanteringTrafikmärkesassistansFunktionalitet
Trafikmärkesassistanssystemet upp‐
täcker angivna trafikskyltar via en ka‐ mera i fronten och visar dem i förar‐
informationscentralen.
Trafikskyltar som kan upptäckas är
skyltar:
Begränsnings- och omkörningsför‐
budsskyltar ● som visar hastighetsgränser
● som visar omkörning förbjuden● som visar att högsta tillåtna hastighet upphör/ändras
● som visar att omkörning förbju‐ den upphörVägmärken
Början och slutet på:
● motorvägar
● A-vägar
● gångfartsområdenTilläggsskyltar ● extra skyltar för trafikmärken
● begränsningar för körning med släp
● traktorbegränsning
● varning för våt vägbana
● varning för halka
● vägvisningspilar
Skyltar för hastighetsbegränsning
eller omkörningsförbud visas i förar‐
informationscentralen tills nästa has‐
tighetsbegränsningsskylt eller slut på
hastighetsbegränsning upptäcks eller upp till en angiven skylttidsgräns.
Indikering av flera skyltar på dis‐
playen kan förekomma.

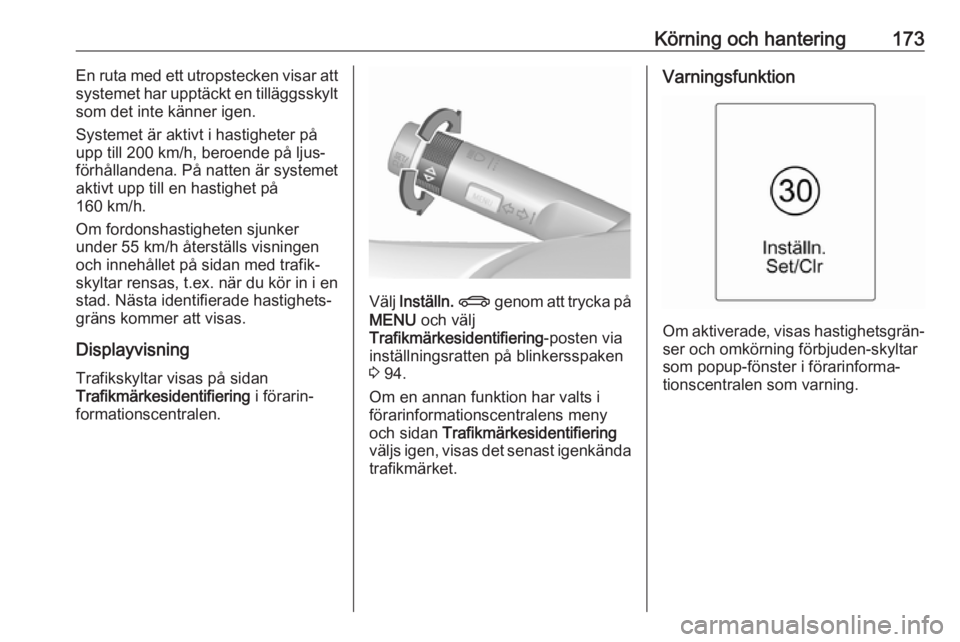

Körning och hantering173En ruta med ett utropstecken visar att
systemet har upptäckt en tilläggsskylt
som det inte känner igen.
Systemet är aktivt i hastigheter på
upp till 200 km/h, beroende på ljus‐
förhållandena. På natten är systemet
aktivt upp till en hastighet på
160 km/h.
Om fordonshastigheten sjunker
under 55 km/h återställs visningen
och innehållet på sidan med trafik‐
skyltar rensas, t.ex. när du kör in i en
stad. Nästa identifierade hastighets‐
gräns kommer att visas.
Displayvisning
Trafikskyltar visas på sidan
Trafikmärkesidentifiering i förarin‐
formationscentralen.
Välj Inställn. X genom att trycka på
MENU och välj
Trafikmärkesidentifiering -posten via
inställningsratten på blinkersspaken
3 94.
Om en annan funktion har valts i
förarinformationscentralens meny
och sidan Trafikmärkesidentifiering
väljs igen, visas det senast igenkända
trafikmärket.
Varningsfunktion
Om aktiverade, visas hastighetsgrän‐
ser och omkörning förbjuden-skyltar
som popup-fönster i förarinforma‐
tionscentralen som varning.

174Körning och hantering
Varningsfunktionen kan aktiveras
eller inaktiveras i inställningsmenyn
på sidan Trafikmärkesassistans
genom intryckning av SET/CLR på
blinkersspaken.
När inställningssidan visas ska du
välja Av för att inaktivera varnings‐
funktionen. Aktivera igen genom att
välja På.
När tändningen slås till, inaktiveras
varningsfunktionen.
Popupskyltar visas i cirka
8 sekunder i förarinformations‐
centralen.
Systemåterställning Du kan tömma innehållet i trafikmär‐
kesminnet i menyn Inställningar för trafikmärkesassistanssidan genomatt hålla in SET/CLR på blinkers‐
spaken. Efter framgångsrik återställ‐
ning hörs en ljudsignal och följande
symbol visas tills nästa trafikmärke
detekteras.
I vissa fall återställs trafikmärkesas‐
sistansen automatiskt av systemet.
Störning Trafikskyltsassistentsystemet kanske
inte fungerar korrekt om:
● Den del av vindrutan, där kame‐ ran är placerad, inte är ren.
● Trafikskyltarna är helt eller delvis
täckta eller svåra att urskilja.
● Det råder svåra omgivningsför‐ hållanden, som kraftigt regn, snö,direkt solljus eller skuggor. I detta
fall visas meddelandet Ingen
