2016 OPEL CASCADA Instruktionsbok

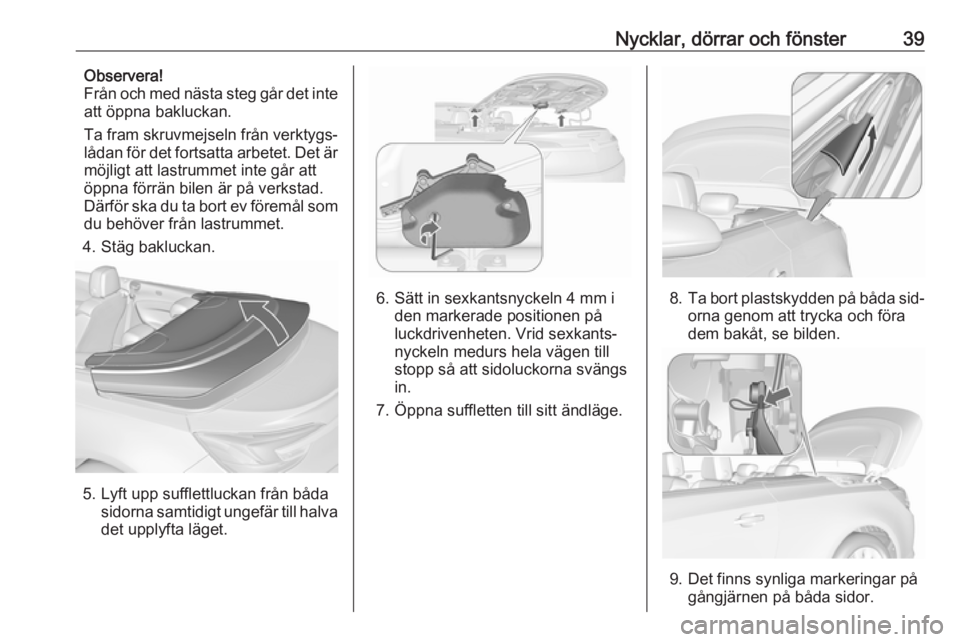

Nycklar, dörrar och fönster39Observera!
Från och med nästa steg går det inte
att öppna bakluckan.
Ta fram skruvmejseln från verktygs‐ lådan för det fortsatta arbetet. Det är
möjligt att lastrummet inte går att
öppna förrän bilen är på verkstad.
Därför ska du ta bort ev föremål som du behöver från lastrummet.
4. Stäg bakluckan.
5. Lyft upp sufflettluckan från båda sidorna samtidigt ungefär till halva
det upplyfta läget.
6. Sätt in sexkantsnyckeln 4 mm i den markerade positionen på
luckdrivenheten. Vrid sexkants‐
nyckeln medurs hela vägen till
stopp så att sidoluckorna svängs
in.
7. Öppna suffletten till sitt ändläge.8. Ta bort plastskydden på båda sid‐
orna genom att trycka och föra
dem bakåt, se bilden.
9. Det finns synliga markeringar på gångjärnen på båda sidor.

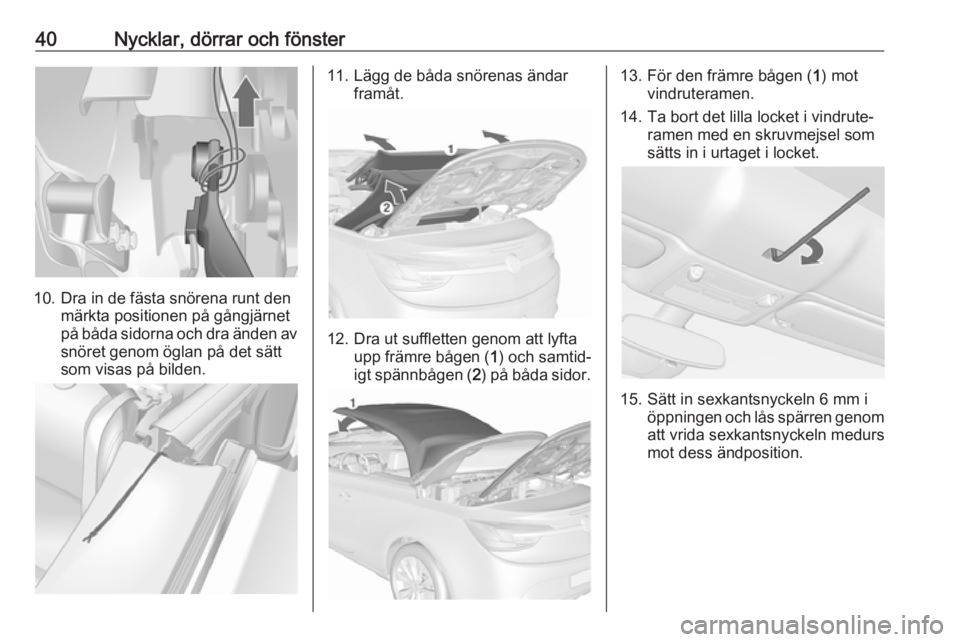

40Nycklar, dörrar och fönster
10. Dra in de fästa snörena runt denmärkta positionen på gångjärnet
på båda sidorna och dra änden av
snöret genom öglan på det sätt
som visas på bilden.
11. Lägg de båda snörenas ändar framåt.
12. Dra ut suffletten genom att lyftaupp främre bågen ( 1) och samtid‐
igt spännbågen ( 2) på båda sidor.
13. För den främre bågen ( 1) mot
vindruteramen.
14. Ta bort det lilla locket i vindrute‐ ramen med en skruvmejsel som
sätts in i urtaget i locket.
15. Sätt in sexkantsnyckeln 6 mm i öppningen och lås spärren genom
att vrida sexkantsnyckeln medurs
mot dess ändposition.

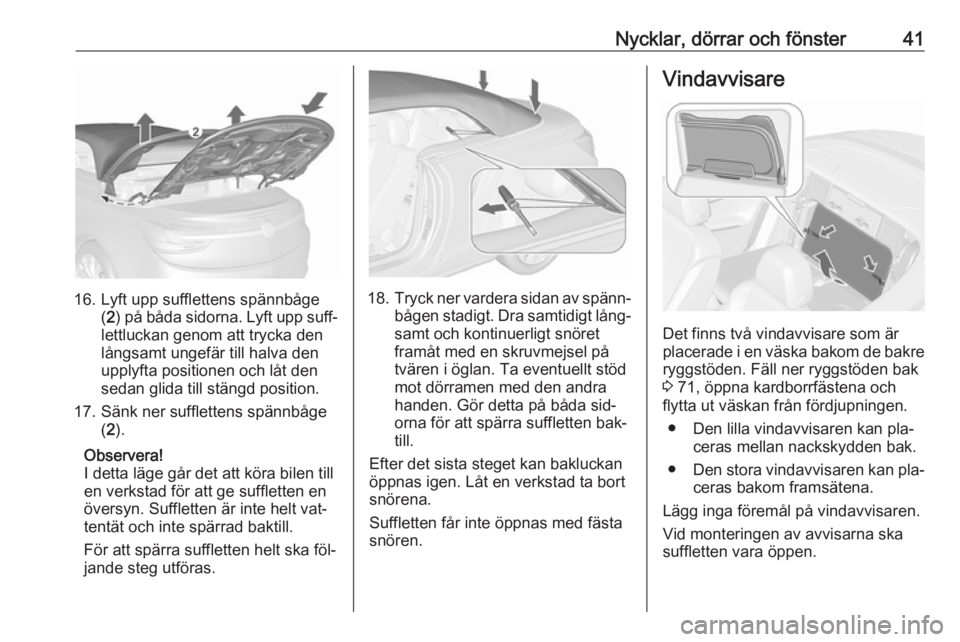

Nycklar, dörrar och fönster41
16. Lyft upp sufflettens spännbåge(2 ) på båda sidorna. Lyft upp suff‐
lettluckan genom att trycka den
långsamt ungefär till halva den
upplyfta positionen och låt den
sedan glida till stängd position.
17. Sänk ner sufflettens spännbåge (2 ).
Observera!
I detta läge går det att köra bilen till
en verkstad för att ge suffletten en
översyn. Suffletten är inte helt vat‐
tentät och inte spärrad baktill.
För att spärra suffletten helt ska föl‐
jande steg utföras.18. Tryck ner vardera sidan av spänn‐
bågen stadigt. Dra samtidigt lång‐
samt och kontinuerligt snöret
framåt med en skruvmejsel på
tvären i öglan. Ta eventuellt stöd
mot dörramen med den andra
handen. Gör detta på båda sid‐
orna för att spärra suffletten bak‐
till.
Efter det sista steget kan bakluckan
öppnas igen. Låt en verkstad ta bort
snörena.
Suffletten får inte öppnas med fästa
snören.
Vindavvisare
Det finns två vindavvisare som är
placerade i en väska bakom de bakre
ryggstöden. Fäll ner ryggstöden bak
3 71, öppna kardborrfästena och
flytta ut väskan från fördjupningen.
● Den lilla vindavvisaren kan pla‐ ceras mellan nackskydden bak.
● Den stora vindavvisaren kan pla‐
ceras bakom framsätena.
Lägg inga föremål på vindavvisaren.
Vid monteringen av avvisarna ska
suffletten vara öppen.

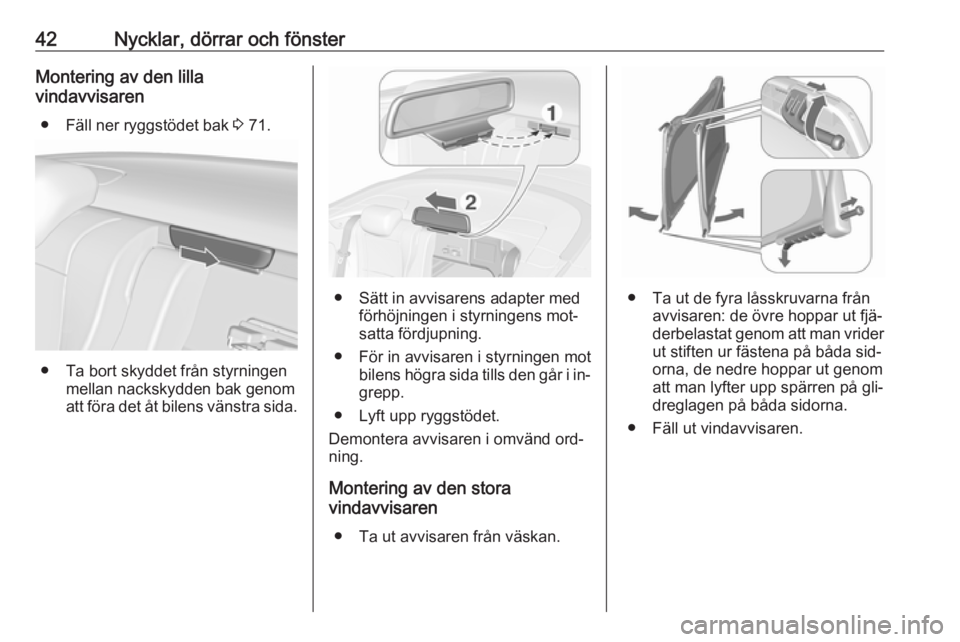

42Nycklar, dörrar och fönsterMontering av den lilla
vindavvisaren
● Fäll ner ryggstödet bak 3 71.
● Ta bort skyddet från styrningen
mellan nackskydden bak genom
att föra det åt bilens vänstra sida.
● Sätt in avvisarens adapter med förhöjningen i styrningens mot‐
satta fördjupning.
● För in avvisaren i styrningen mot bilens högra sida tills den går i in‐
grepp.
● Lyft upp ryggstödet.
Demontera avvisaren i omvänd ord‐
ning.
Montering av den stora
vindavvisaren
● Ta ut avvisaren från väskan.● Ta ut de fyra låsskruvarna från avvisaren: de övre hoppar ut fjä‐
derbelastat genom att man vrider
ut stiften ur fästena på båda sid‐
orna, de nedre hoppar ut genom
att man lyfter upp spärren på gli‐
dreglagen på båda sidorna.
● Fäll ut vindavvisaren.

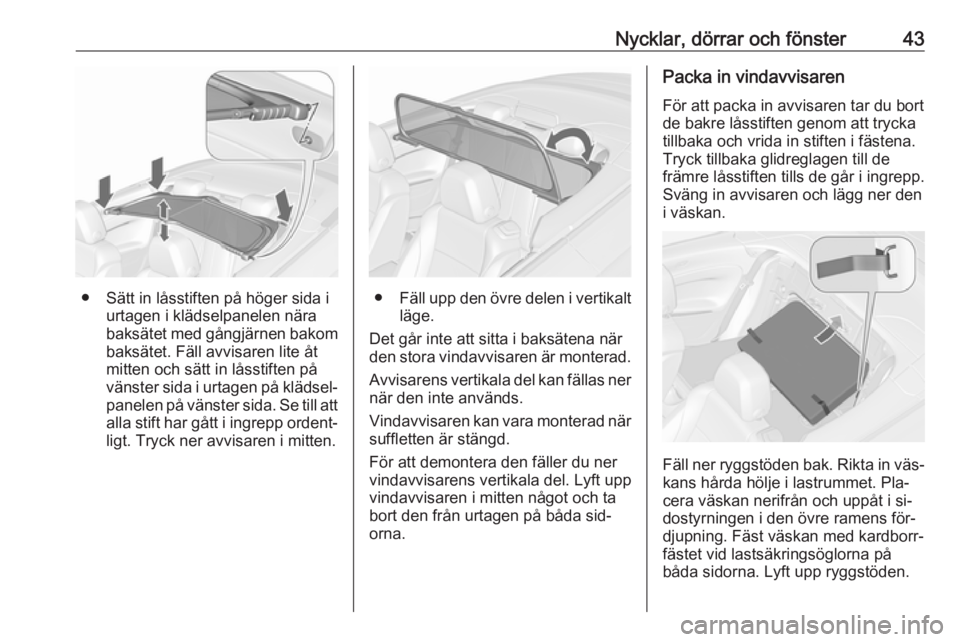

Nycklar, dörrar och fönster43
● Sätt in låsstiften på höger sida iurtagen i klädselpanelen nära
baksätet med gångjärnen bakom baksätet. Fäll avvisaren lite åt
mitten och sätt in låsstiften på
vänster sida i urtagen på klädsel‐
panelen på vänster sida. Se till att
alla stift har gått i ingrepp ordent‐ ligt. Tryck ner avvisaren i mitten.● Fäll upp den övre delen i vertikalt
läge.
Det går inte att sitta i baksätena när den stora vindavvisaren är monterad.
Avvisarens vertikala del kan fällas ner
när den inte används.
Vindavvisaren kan vara monterad när
suffletten är stängd.
För att demontera den fäller du ner
vindavvisarens vertikala del. Lyft upp
vindavvisaren i mitten något och ta
bort den från urtagen på båda sid‐
orna.
Packa in vindavvisaren
För att packa in avvisaren tar du bort
de bakre låsstiften genom att trycka
tillbaka och vrida in stiften i fästena.
Tryck tillbaka glidreglagen till de
främre låsstiften tills de går i ingrepp.
Sväng in avvisaren och lägg ner den
i väskan.
Fäll ner ryggstöden bak. Rikta in väs‐
kans hårda hölje i lastrummet. Pla‐
cera väskan nerifrån och uppåt i si‐
dostyrningen i den övre ramens för‐
djupning. Fäst väskan med kardborr‐
fästet vid lastsäkringsöglorna på
båda sidorna. Lyft upp ryggstöden.

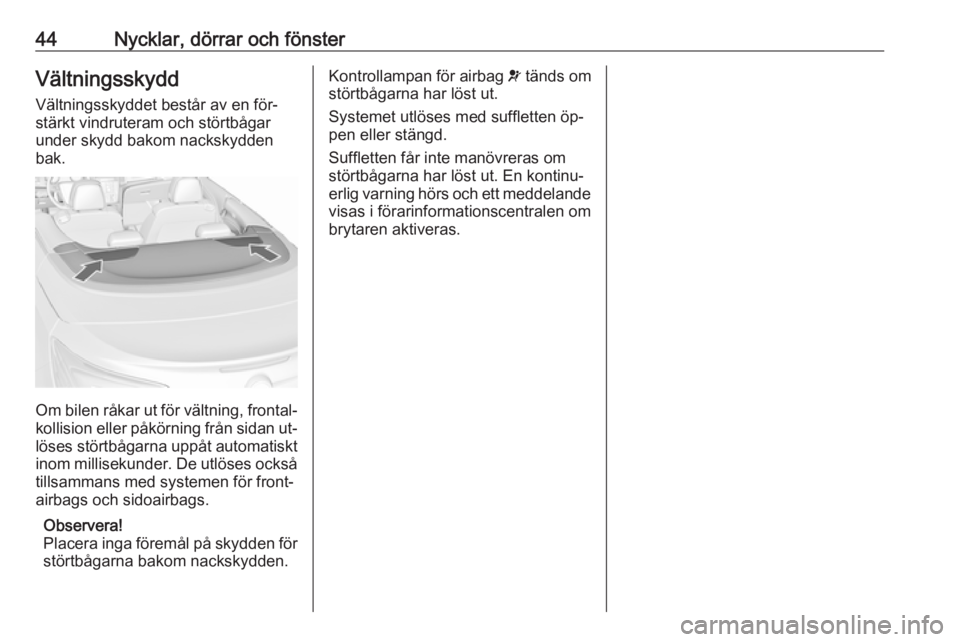

44Nycklar, dörrar och fönsterVältningsskydd
Vältningsskyddet består av en för‐
stärkt vindruteram och störtbågar
under skydd bakom nackskydden
bak.
Om bilen råkar ut för vältning, frontal‐ kollision eller påkörning från sidan ut‐ löses störtbågarna uppåt automatiskt
inom millisekunder. De utlöses också tillsammans med systemen för front‐
airbags och sidoairbags.
Observera!
Placera inga föremål på skydden för
störtbågarna bakom nackskydden.
Kontrollampan för airbag v tänds om
störtbågarna har löst ut.
Systemet utlöses med suffletten öp‐
pen eller stängd.
Suffletten får inte manövreras om
störtbågarna har löst ut. En kontinu‐
erlig varning hörs och ett meddelande visas i förarinformationscentralen ombrytaren aktiveras.

Stolar, säkerhetsfunktioner45Stolar,
säkerhetsfunktionerNackskydd ................................... 45
Aktiva nackskydd .......................46
Framstolar .................................... 47
Stolsposition .............................. 47
Ställa in stol ............................... 47
Fälla ner stol .............................. 49
Ställa in elmanövrerad stol ........51
Armstöd ..................................... 52
Värme ........................................ 53
Ventilation .................................. 53
Säkerhetsbälten ........................... 53
Trepunktsbälte ........................... 55
Airbagsystem ............................... 56
Frontairbagsystem .....................59
Sidoairbagsystem ......................60
Deaktivering av airbag ...............61
Barnsäkerhet ............................... 62
Barnsäkerhetssystem ................62
Monteringsplatser för barnsäkerhetssystem ...............64
ISOFIX barnsäkerhetssystem ...67
Top-tether, fästöglor ..................67Nackskydd
Position9 Varning
Nackskydden måste vara rätt in‐
ställda vid körning.
Nackstödets övre kant ska vara i höjd
med huvudets övre del. Om detta inte
är möjligt bör nackskyddet ställas i det högsta läget för mycket långa
personer och i det lägsta läget för
mycket korta personer.
Inställning
Nackstöd på framsätena
Höjdinställning
Tryck på knappen, ställ in höjden,
spärra nackskyddet.

46Stolar, säkerhetsfunktionerHorisontell inställning
Dra av nackskyddets dyna långsamt
framåt. Det spärras i flera olika lägen.
För att återgå till det bakersta läget,
dra det så långt fram som möjligt och
släpp det.
Nackstöd på baksätena
Höjdinställning
Dra nackskyddet uppåt till önskat
steg. Om du vill sänka det trycker du in spärren och trycker nackskyddet
nedåt.
Ta bort bakre nackskydd
T.ex. när du använder ett barnsäker‐ hetssystem 3 62.
Tryck in de båda spärrarna och dra
loss nackskyddet uppåt.
Placera nackstödet i en nätkasse och fäst undersidan av kassen i lastrum‐
mets golv med hjälp av kardborreban‐
den. Du kan köpa en lämplig nät‐
kasse på din verkstad.
Aktiva nackskydd
Vid påkörning bakifrån flyttas de
aktiva nackskyddens framsida något
framåt. Då får huvudet stöd så att ris‐ ken för whiplashskada minskas.
Observera!
Godkända tillbehör får endast mon‐
teras om inte sätet används.
