2016 OPEL CASCADA Instruktionsbok

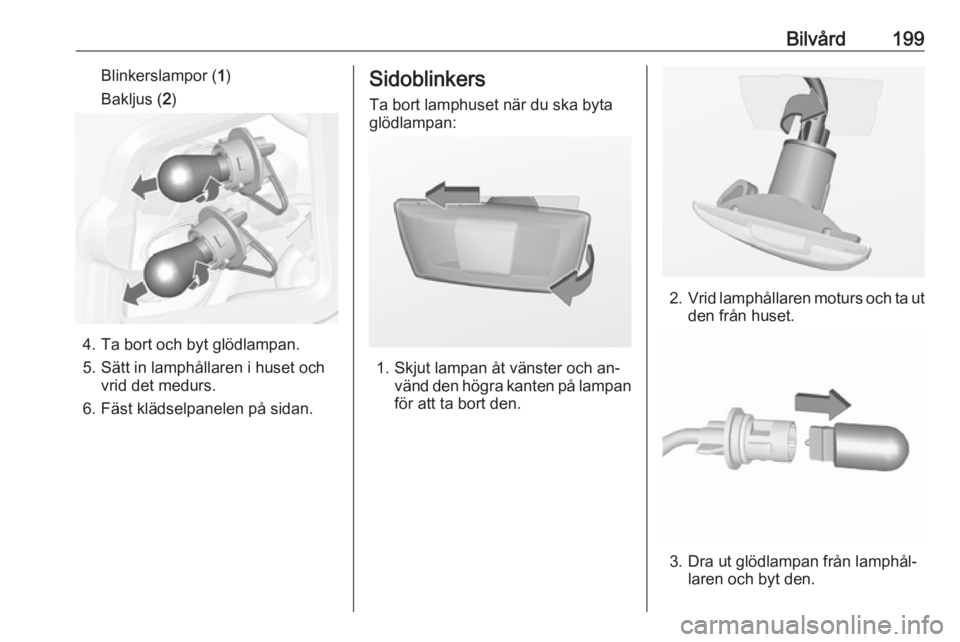

Bilvård199Blinkerslampor (1)
Bakljus ( 2)
4. Ta bort och byt glödlampan.
5. Sätt in lamphållaren i huset och vrid det medurs.
6. Fäst klädselpanelen på sidan.
Sidoblinkers
Ta bort lamphuset när du ska byta
glödlampan:
1. Skjut lampan åt vänster och an‐ vänd den högra kanten på lampan
för att ta bort den.
2. Vrid lamphållaren moturs och ta ut
den från huset.
3. Dra ut glödlampan från lamphål‐ laren och byt den.

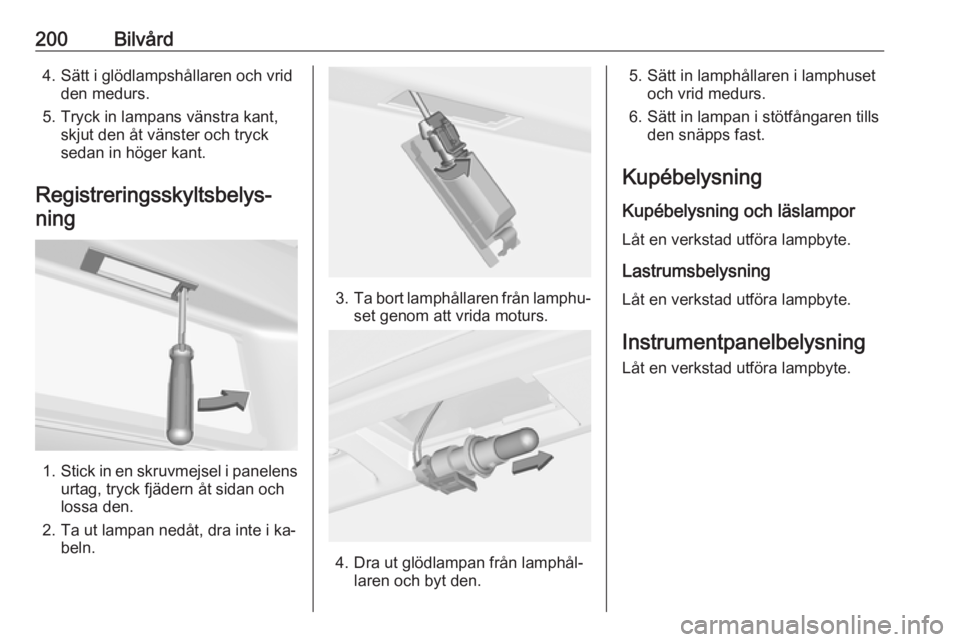

200Bilvård4. Sätt i glödlampshållaren och vridden medurs.
5. Tryck in lampans vänstra kant, skjut den åt vänster och tryck
sedan in höger kant.
Registreringsskyltsbelys‐ ning
1. Stick in en skruvmejsel i panelens
urtag, tryck fjädern åt sidan och
lossa den.
2. Ta ut lampan nedåt, dra inte i ka‐ beln.
3. Ta bort lamphållaren från lamphu‐
set genom att vrida moturs.
4. Dra ut glödlampan från lamphål‐ laren och byt den.
5. Sätt in lamphållaren i lamphuset och vrid medurs.
6. Sätt in lampan i stötfångaren tills den snäpps fast.
Kupébelysning
Kupébelysning och läslampor Låt en verkstad utföra lampbyte.
LastrumsbelysningLåt en verkstad utföra lampbyte.
Instrumentpanelbelysning
Låt en verkstad utföra lampbyte.

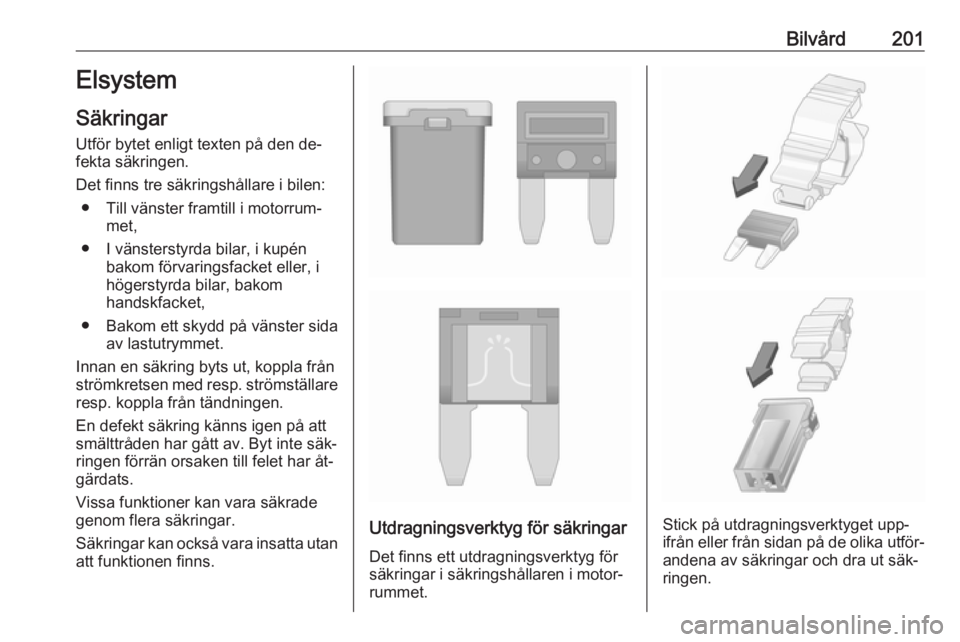

Bilvård201Elsystem
Säkringar
Utför bytet enligt texten på den de‐
fekta säkringen.
Det finns tre säkringshållare i bilen: ● Till vänster framtill i motorrum‐ met,
● I vänsterstyrda bilar, i kupén bakom förvaringsfacket eller, i
högerstyrda bilar, bakom
handskfacket,
● Bakom ett skydd på vänster sida av lastutrymmet.
Innan en säkring byts ut, koppla från
strömkretsen med resp. strömställare resp. koppla från tändningen.
En defekt säkring känns igen på att
smälttråden har gått av. Byt inte säk‐
ringen förrän orsaken till felet har åt‐
gärdats.
Vissa funktioner kan vara säkrade
genom flera säkringar.
Säkringar kan också vara insatta utan att funktionen finns.
Utdragningsverktyg för säkringar
Det finns ett utdragningsverktyg för
säkringar i säkringshållaren i motor‐ rummet.Stick på utdragningsverktyget upp‐
ifrån eller från sidan på de olika utför‐ andena av säkringar och dra ut säk‐
ringen.

202BilvårdSäkringscentral, motorrum
Säkringshållaren är placerad framtill imotorrummet.
Lossa locket och fäll det uppåt, tills
det tar stopp. Ta bort locket vertikalt
uppåt.
NrStrömkrets1Motorstyrenhet2Lambdasond3Bränsleinsprutning, tändnings‐
system4Bränsleinsprutning, tändnings‐
system5–6Spegelvärme7Fläktreglage8Lambdasond, motorkylning9Bakrutesensor10Bilbatteriets givare11Öppning av baklucka12Adaptiva strålkastare, auto‐
matisk ljusreglering13ABS-ventiler14–15Motorstyrenhet

Bilvård203NrStrömkrets16Startmotor17Växellådsstyrenhet18Bakruteuppvärmning19Fönsterhissar fram20Fönsterhissar bak21Elcentral, bagagerum22Vänster helljus (halogen)23Strålkastarspolare24Höger halvljus (xenon)25Vänster halvljus (xenon)26Dimljus fram27Dieselbränsleuppvärmning28Start/stopp-system29Elektrisk parkeringsbroms30ABS-pump31–32AirbagNrStrömkrets33Adaptiva strålkastare, auto‐
matisk ljusreglering34Avgasåterföring35Elektriska fönsterhissar, regn‐
sensor, ytterbackspegel36Luftkonditionering37–38Vakuumpump39Styrenhet bränslesystem40Vindrutespolarsystem41Höger helljus (halogen)42Kylarfläkt43Vindrutetorkare44–45Kylarfläkt46–47Signalhorn48KylarfläktNrStrömkrets49Bränslepump50Ljushöjdsreglering, adaptiva strålkastare51–52Parkeringsvärmare, dieselmotor53Växellådsstyrenhet, motorstyr‐
enhet54Vakuumpump, instrumentpanel‐
kluster, värmeventilation, luft‐
konditionering
När de trasiga säkringarna har bytts
stänger du säkringshållarens lock och trycker fast det i låst läge.
Om säkringscentralens lock inte är
ordentligt stängt kan funktionsfel upp‐
stå.

204BilvårdSäkringscentral,
instrumentpanel
I vänsterstyrda bilar sitter säkrings‐
hållaren bakom förvaringsutrymmet i
instrumentpanelen.
Öppna förvaringsutrymmet och lossa
den genom att trycka den åt vänster.
Fäll ner förvaringsutrymmet och ta
bort den.
I högerstyrda bilar är säkringshållaren
placerad bakom ett skydd i handsk‐facket. Öppna handskfacket, öppna
panelen och fäll ner den.
NrStrömkrets1Displayer2Karosstyrenhet, ytterbelysning3Karosstyrenhet, ytterbelysning4Infotainmentsystem5Infotainmentsystem, instrument6Eluttag, cigarettändare7Eluttag8Karosstyrenhet, vänster halvljus9Karosstyrenhet, höger halvljus10Karosstyrenhet, dörrlås11Kupéfläkt12Elmanövrerat förarsäte13Elmanövrerat förarsäte14Diagnoskontakt15Airbag16Relä baklucka17Luftkonditionering

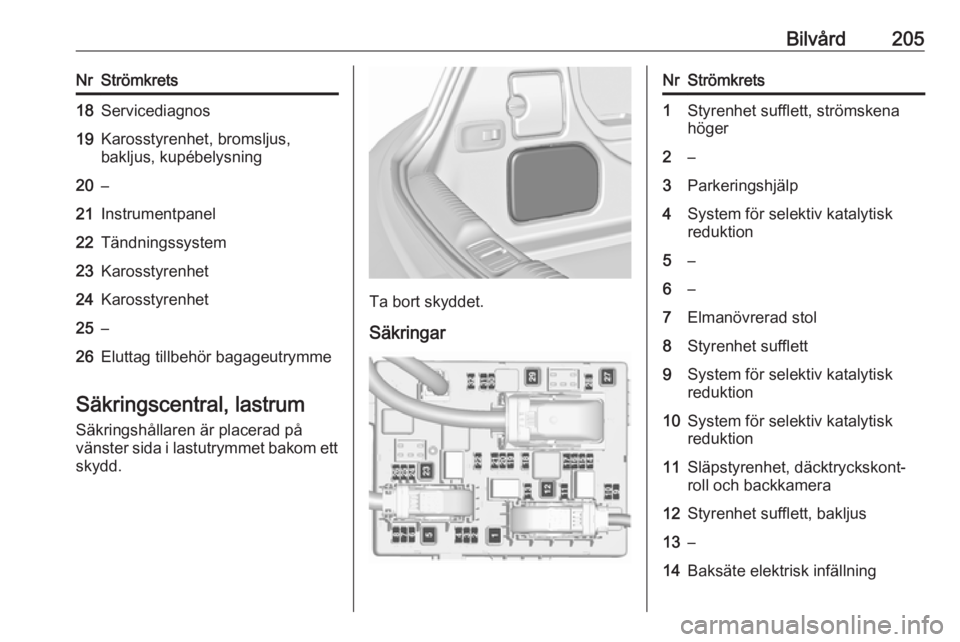

Bilvård205NrStrömkrets18Servicediagnos19Karosstyrenhet, bromsljus,
bakljus, kupébelysning20–21Instrumentpanel22Tändningssystem23Karosstyrenhet24Karosstyrenhet25–26Eluttag tillbehör bagageutrymme
Säkringscentral, lastrum
Säkringshållaren är placerad på
vänster sida i lastutrymmet bakom ett skydd.
Ta bort skyddet.
Säkringar
NrStrömkrets1Styrenhet sufflett, strömskena
höger2–3Parkeringshjälp4System för selektiv katalytisk
reduktion5–6–7Elmanövrerad stol8Styrenhet sufflett9System för selektiv katalytisk
reduktion10System för selektiv katalytisk
reduktion11Släpstyrenhet, däcktryckskont‐
roll och backkamera12Styrenhet sufflett, bakljus13–14Baksäte elektrisk infällning

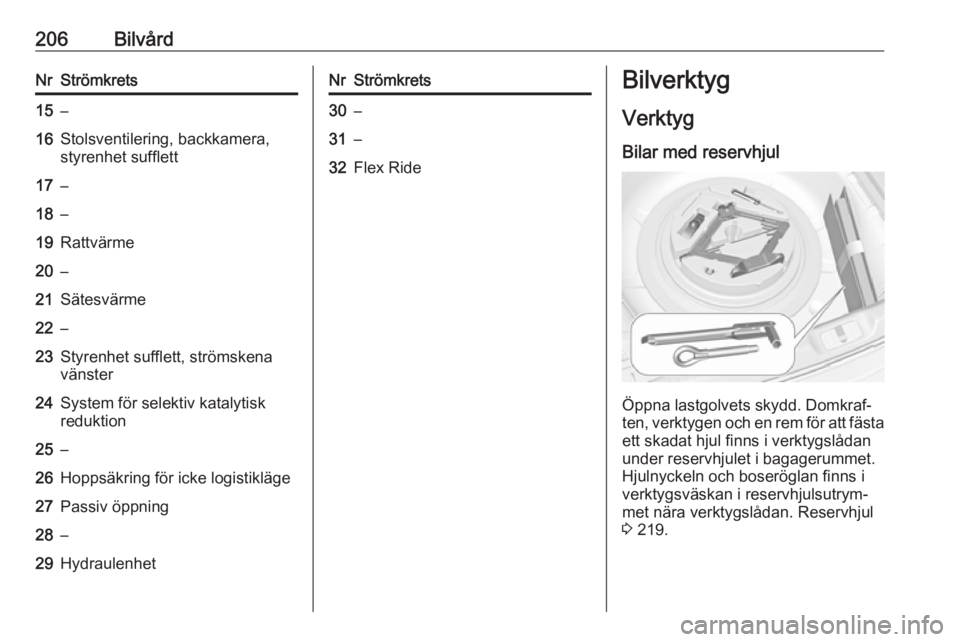

206BilvårdNrStrömkrets15–16Stolsventilering, backkamera,
styrenhet sufflett17–18–19Rattvärme20–21Sätesvärme22–23Styrenhet sufflett, strömskena
vänster24System för selektiv katalytisk
reduktion25–26Hoppsäkring för icke logistikläge27Passiv öppning28–29HydraulenhetNrStrömkrets30–31–32Flex RideBilverktyg
Verktyg
Bilar med reservhjul
Öppna lastgolvets skydd. Domkraf‐
ten, verktygen och en rem för att fästa ett skadat hjul finns i verktygslådan
under reservhjulet i bagagerummet.
Hjulnyckeln och boseröglan finns i
verktygsväskan i reservhjulsutrym‐
met nära verktygslådan. Reservhjul
3 219.
