2016 OPEL CASCADA Instruktionsbok

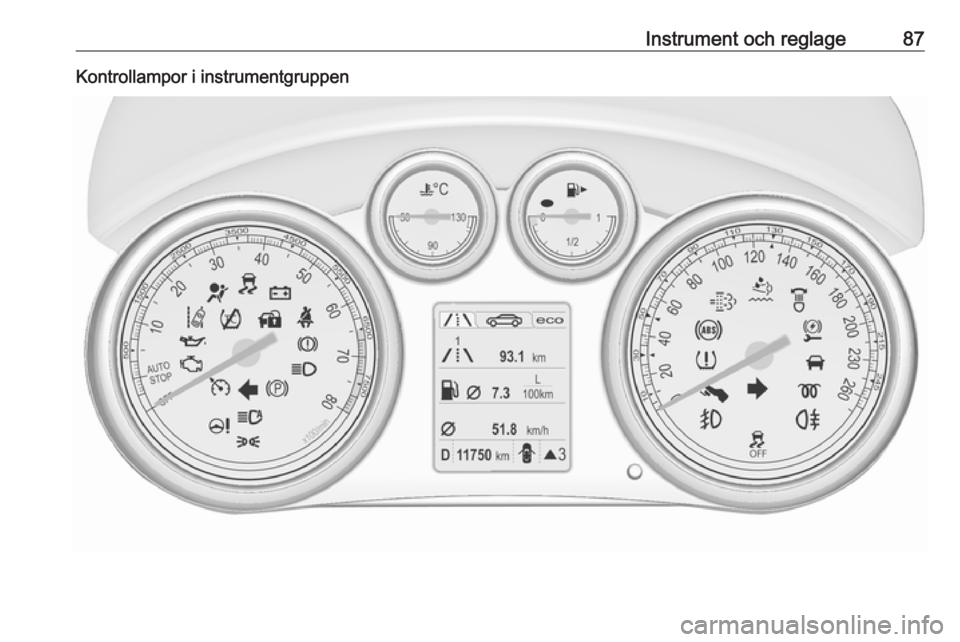

Instrument och reglage87Kontrollampor i instrumentgruppen

88Instrument och reglageKontrollampor i mittkonsolen
Översikt
OBlinkers 3 88XBältespåminnare 3 89vAirbag, bältessträckare och
krängningshämmare 3 89VAvstängning av passagera‐
rairbag 3 89pLaddningssystem 3 89ZFelindikeringslampa 3 90RBromssystem och kopplings‐
system 3 90-Tryck ned pedalen 3 90mElektrisk parkeringsbroms
3 90jFel på elektrisk parkerings‐
broms 3 91uLåsningsfritt bromssystem
(ABS) 3 91RUppväxling 3 91cServostyrning 3 91)Filbytesvarning 3 91nElektronisk stabilitetskontroll av
3 92bElektronisk stabilitetsreglering
och drivkraftsreglering 3 92kDrivkraftsreglering av 3 92!Förglödning 3 92%Dieselpartikelfilter 3 92YAdBlue 3 92wÖvervakningssystem för däck‐
tryck 3 92IMotoroljetryck 3 93iLåg bränslenivå 3 93dStartspärr 3 938Ytterbelysning 3 93CHelljus 3 93lHelljusassistent 3 93fKurvbelysning 3 94>Dimljus 3 94rDimbakljus 3 94mFarthållare 3 94AFordon detekterat framför
3 94hDörr öppen 3 94
Blinkers
O lyser eller blinkar grönt.
Tänds under en kort tid
Parkeringsljusen är tända.
Blinkar
En blinkers eller varningsblinkersen
är aktiva.

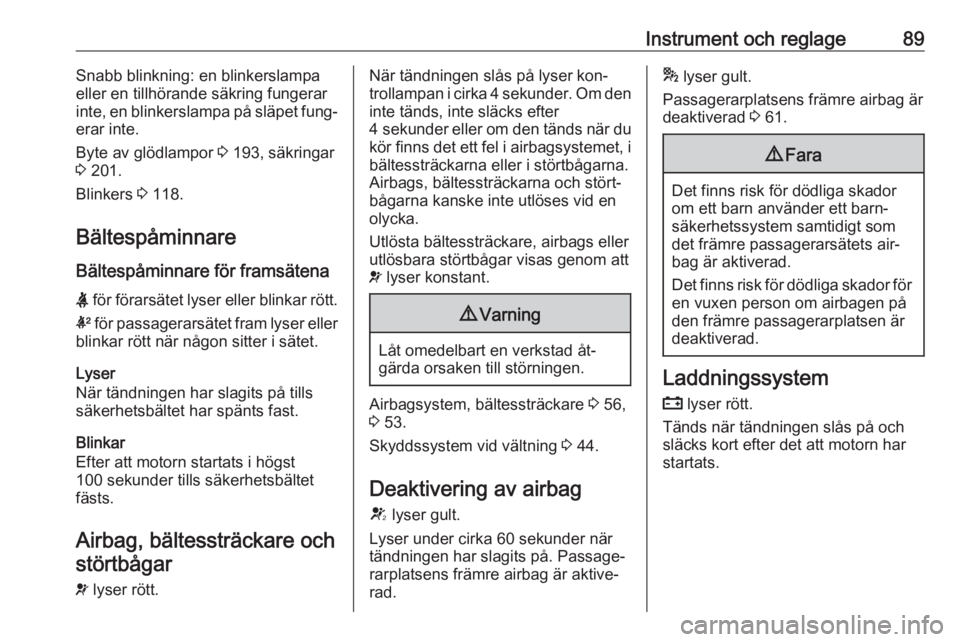

Instrument och reglage89Snabb blinkning: en blinkerslampa
eller en tillhörande säkring fungerar
inte, en blinkerslampa på släpet fung‐
erar inte.
Byte av glödlampor 3 193, säkringar
3 201.
Blinkers 3 118.
Bältespåminnare
Bältespåminnare för framsätena
X för förarsätet lyser eller blinkar rött.
k för passagerarsätet fram lyser eller
blinkar rött när någon sitter i sätet.
Lyser
När tändningen har slagits på tills
säkerhetsbältet har spänts fast.
Blinkar
Efter att motorn startats i högst
100 sekunder tills säkerhetsbältet
fästs.
Airbag, bältessträckare och störtbågar
v lyser rött.När tändningen slås på lyser kon‐
trollampan i cirka 4 sekunder. Om den
inte tänds, inte släcks efter
4 sekunder eller om den tänds när du
kör finns det ett fel i airbagsystemet, i bältessträckarna eller i störtbågarna.
Airbags, bältessträckarna och stört‐
bågarna kanske inte utlöses vid en
olycka.
Utlösta bältessträckare, airbags eller
utlösbara störtbågar visas genom att
v lyser konstant.9 Varning
Låt omedelbart en verkstad åt‐
gärda orsaken till störningen.
Airbagsystem, bältessträckare 3 56,
3 53.
Skyddssystem vid vältning 3 44.
Deaktivering av airbag V lyser gult.
Lyser under cirka 60 sekunder när
tändningen har slagits på. Passage‐
rarplatsens främre airbag är aktive‐
rad.
* lyser gult.
Passagerarplatsens främre airbag är
deaktiverad 3 61.9 Fara
Det finns risk för dödliga skador
om ett barn använder ett barn‐
säkerhetssystem samtidigt som
det främre passagerarsätets air‐
bag är aktiverad.
Det finns risk för dödliga skador för
en vuxen person om airbagen på
den främre passagerarplatsen är
deaktiverad.
Laddningssystem
p lyser rött.
Tänds när tändningen slås på och
släcks kort efter det att motorn har
startats.

90Instrument och reglageOm lampan lyser när motorn är
igång
Stanna, stäng av motorn. Bilbatteriet
laddas inte. Motorkylningen kan vara
skadad. Bromsservoenheten kan
sluta att ge effekt. Uppsök en
verkstad för att få hjälp.
Felindikeringslampa Z lyser eller blinkar gult.
Tänds när tändningen slås på och
släcks kort efter det att motorn har
startats.
Om lampan lyser när motorn är
igång
Störning i avgasreningssystemet. De
tillåtna utsläppsvärdena kan över‐
skridas. Uppsök omedelbart en verk‐
stad för att få hjälp.Om lampan blinkar när motorn är
igång
Störning som kan leda till att katalys‐
atorn skadas. Minska gaspådraget
tills blinkningen slutar. Uppsök
omedelbart en verkstad för att få
hjälp.
Broms- ochkopplingssystem
R lyser rött.
Broms- och kopplingsvätskenivån är
för låg 3 190.9 Varning
Stanna. Avbryt körningen omedel‐
bart. Uppsök en verkstad för att fåhjälp.
Lyser när tändningen har slagits på
om den manuella parkeringsbromsen
är åtdragen 3 150.
Trampa på pedalen
- lyser eller blinkar gult.
Lyser
Bromspedalen måste trampas ned för
att lossa den elektriska parkerings‐
bromsen 3 150.
Kopplingspedalen måste trampas
ned för att du ska kunna starta motorn i Autostop-läge. Stopp/start-system
3 137.
Blinkar Kopplingspedalen måste trampas ner
för en huvudstart av motorn 3 17,
3 136.
I en del versioner visas meddelandet
Trampa på pedalen i förarinforma‐
tionscentralen 3 101.
Elektrisk parkeringsbroms m lyser eller blinkar rött.
Lyser
Den elektriska parkeringsbromsen är ansatt 3 150.

Instrument och reglage91BlinkarDen elektriska parkeringsbromsen ärinte helt ansatt eller lossad. Slå på tändningen, trampa ner broms‐
pedalen och försök återställa sys‐
temet genom att först lossa och
sedan ansätta den elektriska parker‐
ingsbromsen. Om m fortsätter att
blinka slutar du köra och kontaktar en
verkstad för att få hjälp.
Fel på elektriskparkeringsbroms
j lyser eller blinkar gult.
Lyser
Den elektriska parkeringsbromsen
fungerar med sämre funktion 3 150.
Blinkar
Den elektriska parkeringsbromsen är
i serviceläge. Stanna bilen, ansätt
och lossa den elektriska parkerings‐
bromsen för återställning.9 Varning
Låt omedelbart en verkstad åt‐
gärda orsaken till störningen.
Låsningsfritt bromssystem
(ABS)
u lyser gult.
Lyser under några sekunder när tänd‐
ningen har slagits på. Systemet är
driftklart när kontrollampan släcks.
Om kontrollampan inte släcks efter
några sekunder, eller om den lyser
under körning, finns det en störning i
ABS-systemet. Bromssystemet fung‐
erar fortfarande, men utan ABS-reg‐
lering.
Låsningsfritt bromssystem 3 149.
Uppväxling R med siffran för nästa högre växel
indikeras eller kommer upp som en
hel sida i förarinformationscentralen
när uppväxling rekommenderas för
att spara bränsle.
EcoFlex körassistent 3 94.
Servostyrning
c lyser gult.
Tänds när servostyrningen har
minskad effekt
Servostyrningseffekten är nedsatt pågrund av att systemet är överhettat. Kontrollampan släcks när systemet
har svalnat.
Stopp/start-system 3 137.
Tänds när servostyrningen är inaktiverad
Fel i servostyrningssystemet. Uppsök
en verkstad för att få hjälp.
Filbytesvarning
) lyser grönt eller blinkar gult.
Lyser grönt
Systemet är på och redo för drift.
Blinkar gult
Systemet känner igen ett oavsiktligt
filbyte.

92Instrument och reglageElektroniskstabilitetsreglering av
n lyser gult.
Systemet deaktiveras.
Elektronisk stabilitetsregler‐ ing och drivkraftsreglering
b lyser eller blinkar gult.
Blinkar Systemet är aktiverat och aktivt.
Motoreffekten kan minskas och bilen
kan automatiskt bromsas in något.
Lyser
Det finns ett fel i systemet. Ett var‐
ningsmeddelande visas i förarin‐
formationscentralen. Det är möjligt att
köra vidare. Systemet fungerar inte.
Körstabiliteten kan försämras be‐
roende på vägbanans beskaffenhet.
Låt en verkstad åtgärda orsaken till
störningen.
Elektronisk stabilitetsreglering (ESC)
3 152, drivkraftsreglering (TC)
3 152.Drivkraftsreglering av
k lyser gult.
Systemet deaktiveras.
Förglödning
! lyser gult.
Förglödning är aktiv. Den kopplas
endast in vid låga utomhustempera‐
turer.
Dieselpartikelfilter
% lyser eller blinkar gult.
Dieselpartikelfilter behöver rengöras.
Fortsätt köra tills % släcks. Låt om
möjligt inte motorns varvtal sjunka
under 2 000 varv per minut.
Lyser
Dieselpartikelfiltret är fullt. Starta ren‐
göringsprocessen så snart som möj‐
ligt.Blinkar
Filtrets maximala påfyllningsnivå har uppnåtts. Starta genast rengörings‐
processen för att undvika motor‐
skada.
Dieselpartikelfilter 3 140, stopp-
start-system 3 137.
AdBlue Y blinkar gult.
AdBlue-nivån är låg. Fyll på AdBlue
snart för att undvika att motorn hind‐
ras från att starta.
AdBlue 3 142.
Övervakningssystem för däcktryck
w lyser eller blinkar gult.
Lyser
Ringtrycksförlust! Stanna omedelbart och kontrollera ringtrycket.

Instrument och reglage93BlinkarStörning i systemet eller montering av
ett hjul utan trycksensor (t.ex. reserv‐ hjul). Efter 60-90 sekunder lyser kon‐
trollampan kontinuerligt. Uppsök en
verkstad för att få hjälp.
Kontrollsystem för ringtryck 3 208.
Motoroljetryck I lyser rött.
Tänds när tändningen slås på och
släcks kort efter det att motorn har
startats.
Om lampan lyser när motorn är
igångSe upp
Motorsmörjningen kan vara av‐
bruten. Risk för motorskador eller
blockering av drivhjulen.
1. Tryck ner kopplingspedalen.
2. Placera växellådan i friläge, ställ växelväljaren på N.
3. Försök att komma ut ur trafik‐
strömmen så fort som möjligt utan
att hindra andra bilar.
4. Slå av tändningen.9 Varning
När motor är avstängd krävs be‐
tydligt större kraft för bromsning och styrning. Under ett Autostop
fortsätter bromsservon att fungera som normalt.
Ta inte ut nyckeln förrän bilen står stilla, i annat fall kan rattlåset
oväntat spärras.
Kontrollera oljenivån innan du kon‐
taktar en verkstad för att få hjälp
3 188.
Låg bränslenivå
i lyser eller blinkar gult.
Lyser Bränslenivån i tanken är för låg.
BlinkarBränsletanken är tom! Tanka omedel‐
bart! Låt aldrig tanken bli tom.
Katalysator 3 141.
Lufta dieselbränslesystemet 3 192.
Startspärr
d blinkar gult.
Störning i startspärrsystemet. Motorn kan inte startas.
Ytterbelysning
8 lyser grönt.
Ytterbelysningen är på 3 111.
Helljus
C lyser blått.
Tänds när helljuset är tänt, när ljustu‐
tan används 3 113 eller när helljuset
är tänt med helljusassistent eller in‐
telligent ljusräckvidd 3 115.
Helljusassistent l lyser grönt.

94Instrument och reglageHelljusassistenten eller Intelligent
ljusräckvidd är aktiverad 3 113,
3 115.
Kurvbelysning
f lyser eller blinkar gult.
Lyser
Störning i systemet.
Uppsök en verkstad för att få hjälp.
Blinkar
Systemet är omkopplat till sym‐
metriskt halvljus.
Om kontrollampan f blinkar i ungefär
4 sekunder när tändningen har slagits
på påminner detta om att systemet är aktiverat 3 114.
Automatisk belysningsreglering
3 112.
Dimljus > lyser grönt.
Dimljusen fram är tända 3 119.Dimbakljus
r lyser gult.
Dimbakljuset är på 3 119.
Farthållare
m lyser vitt eller grönt.
Lyser vitt
Systemet är på.
Lyser grönt
Farthållaren är aktiv.
Farthållare 3 155.
Fordon detekterat framför
A lyser grönt.
Ett framförvarande fordon detekteras
i samma körfält.
Kollisionsvarning 3 159.
Dörr öppen
h indikeras som symbol i förarin‐
formationscentralen när en dörr eller
bakluckan är öppen.Informationsdisplayer
Förarinformationscentral
Förarinformationscentrumet är place‐ rat i instrumentgruppen mellan
hastighetsmätaren och varvräknaren.
Följande huvudmenyer kan indikeras
på displayen och väljas genom att
man trycker på MENU på blinkers‐
spaken. Menysymbolervisas på den
översta raden på displayen:
● Inställningar X
● Färddator W
● ECO-information meny s
