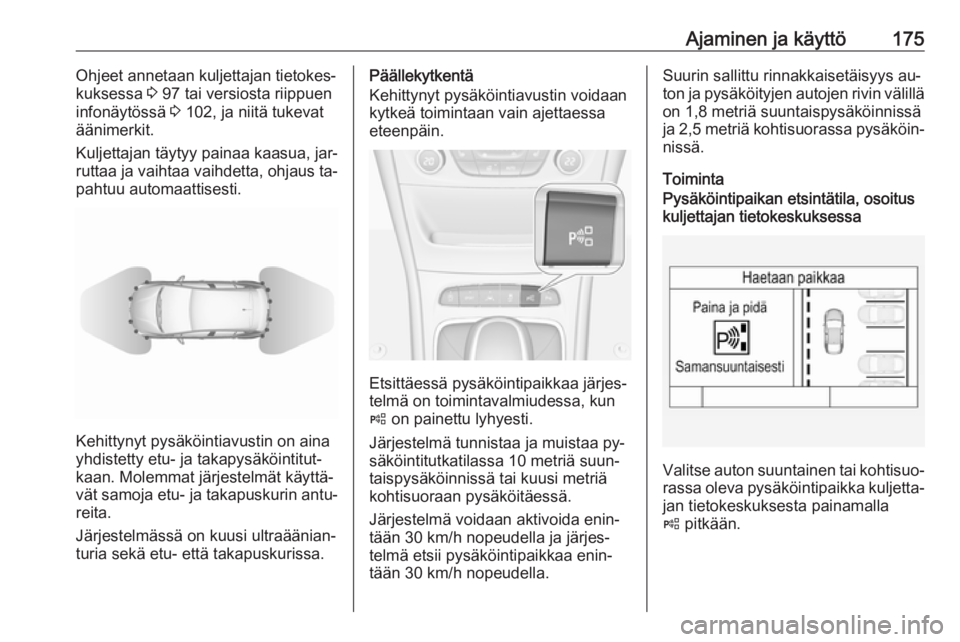

Ajaminen ja käyttö175Ohjeet annetaan kuljettajan tietokes‐
kuksessa 3 97 tai versiosta riippuen
infonäytössä 3 102, ja niitä tukevat
äänimerkit.
Kuljettajan täytyy painaa kaasua, jar‐
ruttaa ja vaihtaa vaihdetta, ohjaus ta‐
pahtuu automaattisesti.
Kehittynyt pysäköintiavustin on aina
yhdistetty etu- ja takapysäköintitut‐
kaan. Molemmat järjestelmät käyttä‐
vät samoja etu- ja takapuskurin antu‐ reita.
Järjestelmässä on kuusi ultraäänian‐
turia sekä etu- että takapuskurissa.
Päällekytkentä
Kehittynyt pysäköintiavustin voidaan
kytkeä toimintaan vain ajettaessa
eteenpäin.
Etsittäessä pysäköintipaikkaa järjes‐
telmä on toimintavalmiudessa, kun
( on painettu lyhyesti.
Järjestelmä tunnistaa ja muistaa py‐
säköintitutkatilassa 10 metriä suun‐
taispysäköinnissä tai kuusi metriä
kohtisuoraan pysäköitäessä.
Järjestelmä voidaan aktivoida enin‐
tään 30 km/h nopeudella ja järjes‐
telmä etsii pysäköintipaikkaa enin‐
tään 30 km/h nopeudella.
Suurin sallittu rinnakkaisetäisyys au‐
ton ja pysäköityjen autojen rivin välillä on 1,8 metriä suuntaispysäköinnissä
ja 2,5 metriä kohtisuorassa pysäköin‐ nissä.
ToimintaPysäköintipaikan etsintätila, osoitus
kuljettajan tietokeskuksessa
Valitse auton suuntainen tai kohtisuo‐
rassa oleva pysäköintipaikka kuljetta‐ jan tietokeskuksesta painamalla
( pitkään.

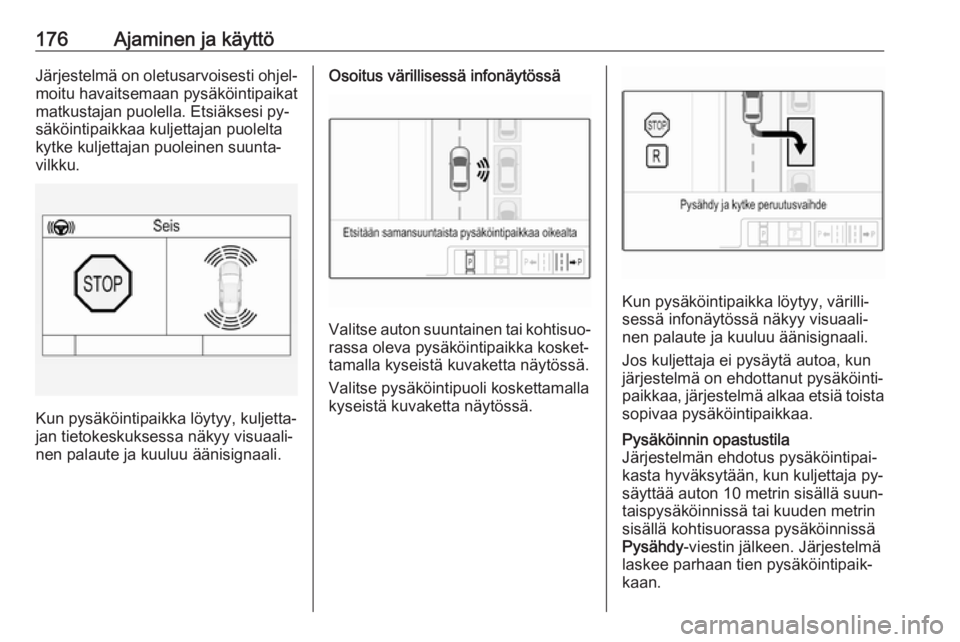

176Ajaminen ja käyttöJärjestelmä on oletusarvoisesti ohjel‐moitu havaitsemaan pysäköintipaikat
matkustajan puolella. Etsiäksesi py‐
säköintipaikkaa kuljettajan puolelta
kytke kuljettajan puoleinen suunta‐
vilkku.
Kun pysäköintipaikka löytyy, kuljetta‐
jan tietokeskuksessa näkyy visuaali‐
nen palaute ja kuuluu äänisignaali.
Osoitus värillisessä infonäytössä
Valitse auton suuntainen tai kohtisuo‐
rassa oleva pysäköintipaikka kosket‐
tamalla kyseistä kuvaketta näytössä.
Valitse pysäköintipuoli koskettamalla
kyseistä kuvaketta näytössä.
Kun pysäköintipaikka löytyy, värilli‐
sessä infonäytössä näkyy visuaali‐
nen palaute ja kuuluu äänisignaali.
Jos kuljettaja ei pysäytä autoa, kun
järjestelmä on ehdottanut pysäköinti‐
paikkaa, järjestelmä alkaa etsiä toista
sopivaa pysäköintipaikkaa.
Pysäköinnin opastustila
Järjestelmän ehdotus pysäköintipai‐
kasta hyväksytään, kun kuljettaja py‐
säyttää auton 10 metrin sisällä suun‐
taispysäköinnissä tai kuuden metrin
sisällä kohtisuorassa pysäköinnissä
Pysähdy -viestin jälkeen. Järjestelmä
laskee parhaan tien pysäköintipaik‐
kaan.

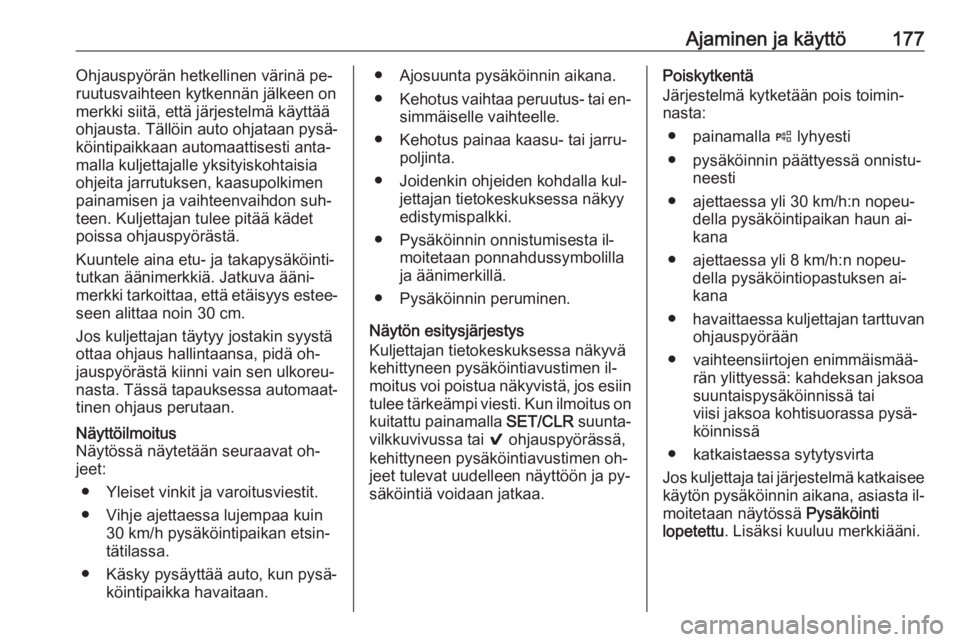

Ajaminen ja käyttö177Ohjauspyörän hetkellinen värinä pe‐
ruutusvaihteen kytkennän jälkeen on
merkki siitä, että järjestelmä käyttää
ohjausta. Tällöin auto ohjataan pysä‐
köintipaikkaan automaattisesti anta‐
malla kuljettajalle yksityiskohtaisia
ohjeita jarrutuksen, kaasupolkimen
painamisen ja vaihteenvaihdon suh‐
teen. Kuljettajan tulee pitää kädet
poissa ohjauspyörästä.
Kuuntele aina etu- ja takapysäköinti‐
tutkan äänimerkkiä. Jatkuva ääni‐
merkki tarkoittaa, että etäisyys estee‐
seen alittaa noin 30 cm.
Jos kuljettajan täytyy jostakin syystä
ottaa ohjaus hallintaansa, pidä oh‐
jauspyörästä kiinni vain sen ulkoreu‐
nasta. Tässä tapauksessa automaat‐
tinen ohjaus perutaan.Näyttöilmoitus
Näytössä näytetään seuraavat oh‐
jeet:
● Yleiset vinkit ja varoitusviestit.
● Vihje ajettaessa lujempaa kuin 30 km/h pysäköintipaikan etsin‐
tätilassa.
● Käsky pysäyttää auto, kun pysä‐ köintipaikka havaitaan.● Ajosuunta pysäköinnin aikana.
● Kehotus vaihtaa peruutus- tai en‐
simmäiselle vaihteelle.
● Kehotus painaa kaasu- tai jarru‐ poljinta.
● Joidenkin ohjeiden kohdalla kul‐ jettajan tietokeskuksessa näkyy
edistymispalkki.
● Pysäköinnin onnistumisesta il‐ moitetaan ponnahdussymbolilla
ja äänimerkillä.
● Pysäköinnin peruminen.
Näytön esitysjärjestys
Kuljettajan tietokeskuksessa näkyvä
kehittyneen pysäköintiavustimen il‐
moitus voi poistua näkyvistä, jos esiin tulee tärkeämpi viesti. Kun ilmoitus on kuitattu painamalla SET/CLR suunta‐
vilkkuvivussa tai 9 ohjauspyörässä,
kehittyneen pysäköintiavustimen oh‐
jeet tulevat uudelleen näyttöön ja py‐
säköintiä voidaan jatkaa.Poiskytkentä
Järjestelmä kytketään pois toimin‐
nasta:
● painamalla ( lyhyesti
● pysäköinnin päättyessä onnistu‐ neesti
● ajettaessa yli 30 km/h:n nopeu‐ della pysäköintipaikan haun ai‐
kana
● ajettaessa yli 8 km/h:n nopeu‐ della pysäköintiopastuksen ai‐
kana
● havaittaessa kuljettajan tarttuvan
ohjauspyörään
● vaihteensiirtojen enimmäismää‐ rän ylittyessä: kahdeksan jaksoa
suuntaispysäköinnissä tai
viisi jaksoa kohtisuorassa pysä‐
köinnissä
● katkaistaessa sytytysvirta
Jos kuljettaja tai järjestelmä katkaisee
käytön pysäköinnin aikana, asiasta il‐
moitetaan näytössä Pysäköinti
lopetettu . Lisäksi kuuluu merkkiääni.

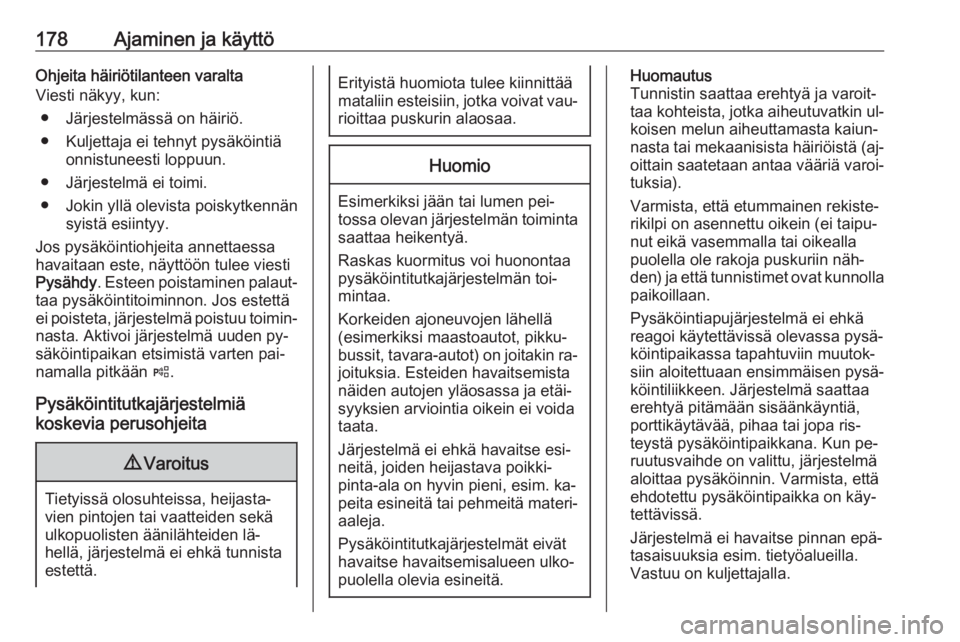

178Ajaminen ja käyttöOhjeita häiriötilanteen varalta
Viesti näkyy, kun:
● Järjestelmässä on häiriö.
● Kuljettaja ei tehnyt pysäköintiä onnistuneesti loppuun.
● Järjestelmä ei toimi.
● Jokin yllä olevista poiskytkennän syistä esiintyy.
Jos pysäköintiohjeita annettaessa
havaitaan este, näyttöön tulee viesti
Pysähdy . Esteen poistaminen palaut‐
taa pysäköintitoiminnon. Jos estettä
ei poisteta, järjestelmä poistuu toimin‐
nasta. Aktivoi järjestelmä uuden py‐
säköintipaikan etsimistä varten pai‐
namalla pitkään (.
Pysäköintitutkajärjestelmiä
koskevia perusohjeita9 Varoitus
Tietyissä olosuhteissa, heijasta‐
vien pintojen tai vaatteiden sekä ulkopuolisten äänilähteiden lä‐
hellä, järjestelmä ei ehkä tunnista
estettä.
Erityistä huomiota tulee kiinnittää
mataliin esteisiin, jotka voivat vau‐ rioittaa puskurin alaosaa.Huomio
Esimerkiksi jään tai lumen pei‐
tossa olevan järjestelmän toiminta
saattaa heikentyä.
Raskas kuormitus voi huonontaa
pysäköintitutkajärjestelmän toi‐
mintaa.
Korkeiden ajoneuvojen lähellä
(esimerkiksi maastoautot, pikku‐ bussit, tavara-autot) on joitakin ra‐
joituksia. Esteiden havaitsemista
näiden autojen yläosassa ja etäi‐
syyksien arviointia oikein ei voida
taata.
Järjestelmä ei ehkä havaitse esi‐
neitä, joiden heijastava poikki‐
pinta-ala on hyvin pieni, esim. ka‐
peita esineitä tai pehmeitä materi‐ aaleja.
Pysäköintitutkajärjestelmät eivät
havaitse havaitsemisalueen ulko‐
puolella olevia esineitä.
Huomautus
Tunnistin saattaa erehtyä ja varoit‐
taa kohteista, jotka aiheutuvatkin ul‐
koisen melun aiheuttamasta kaiun‐
nasta tai mekaanisista häiriöistä (aj‐
oittain saatetaan antaa vääriä varoi‐
tuksia).
Varmista, että etummainen rekiste‐
rikilpi on asennettu oikein (ei taipu‐
nut eikä vasemmalla tai oikealla puolella ole rakoja puskuriin näh‐
den) ja että tunnistimet ovat kunnolla paikoillaan.
Pysäköintiapujärjestelmä ei ehkä
reagoi käytettävissä olevassa pysä‐
köintipaikassa tapahtuviin muutok‐
siin aloitettuaan ensimmäisen pysä‐
köintiliikkeen. Järjestelmä saattaa erehtyä pitämään sisäänkäyntiä,
porttikäytävää, pihaa tai jopa ris‐
teystä pysäköintipaikkana. Kun pe‐
ruutusvaihde on valittu, järjestelmä
aloittaa pysäköinnin. Varmista, että
ehdotettu pysäköintipaikka on käy‐
tettävissä.
Järjestelmä ei havaitse pinnan epä‐ tasaisuuksia esim. tietyöalueilla.
Vastuu on kuljettajalla.

Ajaminen ja käyttö179Huomautus
Valmistuksen jälkeen järjestelmä on
kalibroitava. Optimaalista pysäköin‐
tiavustusta varten tarvitaan ainakin
10 km:n ajomatka, joka sisältää joi‐
takin kaarteita.
Kuolleen kulman varoitus
Kuolleen kulman varoitusjärjestelmä
havaitsee ja ilmaisee kohteet auton
kummallakin puolella "kuolleen kul‐
man" alueella. Järjestelmä hälyttää
visuaalisesti molemmissa ulkopei‐ leissä, kun se havaitsee kohteita,
jotka eivät ehkä näy sisä- tai ulkopei‐
leissä.
Kuolleen kulman varoitus käyttää joi‐
takin kehittyneen pysäköintiavusti‐
men tunnistimia, jotka sijaitsevat etu-
ja takapuskurissa auton molemmilla puolilla.9 Varoitus
Kuolleen kulman varoitus ei kor‐
vaa kuljettajan tarkkaavaisuutta.
Järjestelmä ei havaitse:
● nopeasti lähestyviä autoja kuolleen kulman ulkopuolisella
alueella
● jalankulkijoita, pyöräilijöitä tai eläimiä
Tarkista tilanne aina ennen kais‐
tan vaihtamista kaikista peileistä ja katsomalla olan yli ja käytä suun‐
tavilkkua.
Kun järjestelmä havaitsee auton kuol‐
leen kulman alueella ajettaessa
eteenpäin joko autoa ohitettaessa tai
oltaessa itse ohitettavana, keltainen
varoitussymboli B syttyy vastaa‐
vassa ulkopeilissä. Jos kuljettaja sit‐
ten aktivoi suuntavilkun, varoitussym‐ boli B alkaa vilkkua keltaisena varoi‐
tuksena siitä, ettei kaistaa pidä vaih‐
taa.
Kuolleen kulman varoitus on toimin‐
nassa 10 km/h - 140 km/h nopeuk‐
sissa. Ajaminen yli 140 km/h nopeu‐
della kytkee järjestelmän pois päältä,
tämän ilmaisevat himmeät varoitus‐
symbolit B molemmissa ulkopei‐
leissä ja viesti kuljettajan tietokeskuk‐
sessa. Nopeuden alentaminen takai‐
sin tämän rajan alapuolelle sammut‐
taa varoitussymbolit. Jos sen jälkeen
havaitaan auto kuolleen kulman alu‐
eella, varoitussymbolit B syttyvät nor‐
maalisti vastaavalla puolella.
Kun auto käynnistetään, molempien
ulkopeilien näytöt syttyvät hetkeksi
osoituksena siitä, että järjestelmä on
toiminnassa.

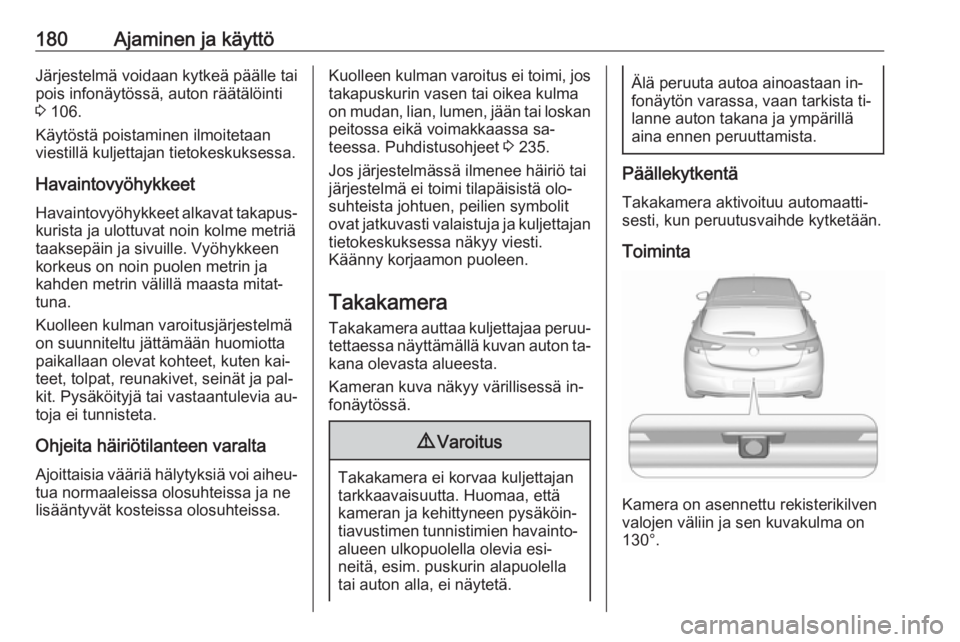

180Ajaminen ja käyttöJärjestelmä voidaan kytkeä päälle tai
pois infonäytössä, auton räätälöinti
3 106.
Käytöstä poistaminen ilmoitetaan viestillä kuljettajan tietokeskuksessa.
HavaintovyöhykkeetHavaintovyöhykkeet alkavat takapus‐kurista ja ulottuvat noin kolme metriä
taaksepäin ja sivuille. Vyöhykkeen
korkeus on noin puolen metrin ja
kahden metrin välillä maasta mitat‐
tuna.
Kuolleen kulman varoitusjärjestelmä
on suunniteltu jättämään huomiotta
paikallaan olevat kohteet, kuten kai‐
teet, tolpat, reunakivet, seinät ja pal‐
kit. Pysäköityjä tai vastaantulevia au‐
toja ei tunnisteta.
Ohjeita häiriötilanteen varalta
Ajoittaisia vääriä hälytyksiä voi aiheu‐ tua normaaleissa olosuhteissa ja ne
lisääntyvät kosteissa olosuhteissa.Kuolleen kulman varoitus ei toimi, jos
takapuskurin vasen tai oikea kulma
on mudan, lian, lumen, jään tai loskan
peitossa eikä voimakkaassa sa‐
teessa. Puhdistusohjeet 3 235.
Jos järjestelmässä ilmenee häiriö tai
järjestelmä ei toimi tilapäisistä olo‐
suhteista johtuen, peilien symbolit
ovat jatkuvasti valaistuja ja kuljettajan
tietokeskuksessa näkyy viesti.
Käänny korjaamon puoleen.
Takakamera
Takakamera auttaa kuljettajaa peruu‐
tettaessa näyttämällä kuvan auton ta‐ kana olevasta alueesta.
Kameran kuva näkyy värillisessä in‐
fonäytössä.9 Varoitus
Takakamera ei korvaa kuljettajan
tarkkaavaisuutta. Huomaa, että
kameran ja kehittyneen pysäköin‐
tiavustimen tunnistimien havainto‐ alueen ulkopuolella olevia esi‐
neitä, esim. puskurin alapuolella
tai auton alla, ei näytetä.
Älä peruuta autoa ainoastaan in‐
fonäytön varassa, vaan tarkista ti‐ lanne auton takana ja ympärillä
aina ennen peruuttamista.
Päällekytkentä
Takakamera aktivoituu automaatti‐
sesti, kun peruutusvaihde kytketään.
Toiminta
Kamera on asennettu rekisterikilven
valojen väliin ja sen kuvakulma on
130°.

Ajaminen ja käyttö181

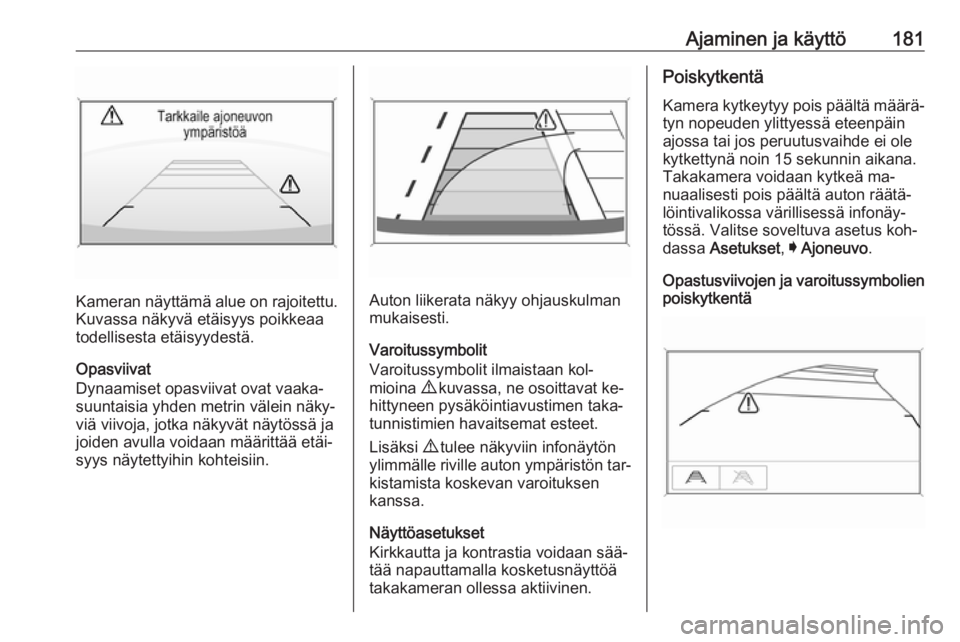

Kameran näyttämä alue on rajoitettu.Kuvassa näkyvä etäisyys poikkeaa
todellisesta etäisyydestä.
Opasviivat
Dynaamiset opasviivat ovat vaaka‐ suuntaisia yhden metrin välein näky‐
viä viivoja, jotka näkyvät näytössä ja
joiden avulla voidaan määrittää etäi‐
syys näytettyihin kohteisiin.Auton liikerata näkyy ohjauskulman mukaisesti.
Varoitussymbolit
Varoitussymbolit ilmaistaan kol‐
mioina 9 kuvassa, ne osoittavat ke‐
hittyneen pysäköintiavustimen taka‐
tunnistimien havaitsemat esteet.
Lisäksi 9 tulee näkyviin infonäytön
ylimmälle riville auton ympäristön tar‐
kistamista koskevan varoituksen
kanssa.
Näyttöasetukset
Kirkkautta ja kontrastia voidaan sää‐
tää napauttamalla kosketusnäyttöä
takakameran ollessa aktiivinen.
Poiskytkentä
Kamera kytkeytyy pois päältä määrä‐ tyn nopeuden ylittyessä eteenpäin
ajossa tai jos peruutusvaihde ei ole
kytkettynä noin 15 sekunnin aikana. Takakamera voidaan kytkeä ma‐
nuaalisesti pois päältä auton räätä‐
löintivalikossa värillisessä infonäy‐
tössä. Valitse soveltuva asetus koh‐
dassa Asetukset , I Ajoneuvo .
Opastusviivojen ja varoitussymbolien
poiskytkentä

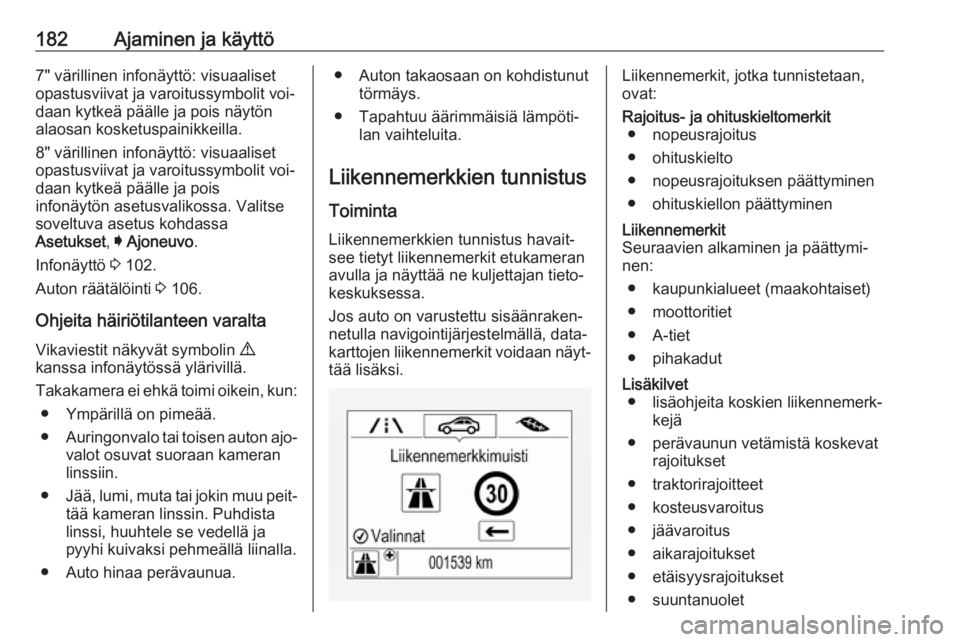

182Ajaminen ja käyttö7" värillinen infonäyttö: visuaaliset
opastusviivat ja varoitussymbolit voi‐
daan kytkeä päälle ja pois näytön
alaosan kosketuspainikkeilla.
8" värillinen infonäyttö: visuaaliset
opastusviivat ja varoitussymbolit voi‐
daan kytkeä päälle ja pois
infonäytön asetusvalikossa. Valitse
soveltuva asetus kohdassa
Asetukset , I Ajoneuvo .
Infonäyttö 3 102.
Auton räätälöinti 3 106.
Ohjeita häiriötilanteen varalta
Vikaviestit näkyvät symbolin 9
kanssa infonäytössä ylärivillä.
Takakamera ei ehkä toimi oikein, kun: ● Ympärillä on pimeää.
● Auringonvalo tai toisen auton ajo‐
valot osuvat suoraan kameran
linssiin.
● Jää, lumi, muta tai jokin muu peit‐
tää kameran linssin. Puhdista
linssi, huuhtele se vedellä ja
pyyhi kuivaksi pehmeällä liinalla.
● Auto hinaa perävaunua.● Auton takaosaan on kohdistunut törmäys.
● Tapahtuu äärimmäisiä lämpöti‐ lan vaihteluita.
Liikennemerkkien tunnistus
Toiminta
Liikennemerkkien tunnistus havait‐
see tietyt liikennemerkit etukameran
avulla ja näyttää ne kuljettajan tieto‐
keskuksessa.
Jos auto on varustettu sisäänraken‐ netulla navigointijärjestelmällä, data‐
karttojen liikennemerkit voidaan näyt‐ tää lisäksi.Liikennemerkit, jotka tunnistetaan,
ovat:Rajoitus- ja ohituskieltomerkit ● nopeusrajoitus
● ohituskielto
● nopeusrajoituksen päättyminen
● ohituskiellon päättyminenLiikennemerkit
Seuraavien alkaminen ja päättymi‐
nen:
● kaupunkialueet (maakohtaiset)● moottoritiet
● A-tiet
● pihakadutLisäkilvet ● lisäohjeita koskien liikennemerk‐ kejä
● perävaunun vetämistä koskevat rajoitukset
● traktorirajoitteet
● kosteusvaroitus
● jäävaroitus
● aikarajoitukset
● etäisyysrajoitukset
● suuntanuolet
