2016 OPEL ASTRA K Ohjekirja (in Finnish)

Mittarit ja käyttölaitteet95Luistonestojärjestelmä poispäältä
k palaa keltaisena.
Järjestelmä on pois toiminnasta.
Hehkutus
! palaa keltaisena.
Dieselmoottorin hehkutus on akti‐
voitu. Se kytkeytyy päälle ainoastaan
matalissa lämpötiloissa. Käynnistä
moottori kun merkkivalo sammuu.
Rengaspaineiden valvontajärjestelmä
w palaa tai vilkkuu keltaisena.
Palaa Rengaspaineiden aleneminen. Py‐
sähdy heti ja tarkasta rengaspaineet.
Merkkivalo vilkkuu Häiriö järjestelmässä tai on asennettu pyörä, jossa ei ole paineanturia
(esim. varapyörä). Merkkivalo palaa
jatkuvasti 60 - 90 sekunnin kuluttua. Käänny korjaamon puoleen.Moottorin öljynpaine
I palaa punaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Palaa moottorin käydessäHuomio
Moottorin voitelu saattaa olla kes‐
keytynyt. Moottori voi vaurioitua ja
leikata kiinni, jolloin vetävät pyörät
lukkiutuvat.
1. Paina kytkinpoljin pohjaan.
2. Kytke vaihteisto vapaalle, aseta valintavipu asentoon N.
3. Aja mahdollisimman nopeasti pois liikennevirrasta häiritsemättä
muuta liikennettä.
4. Katkaise sytytysvirta.
9 Varoitus
Jarruttaminen ja ohjaaminen vaa‐
tivat huomattavasti enemmän voi‐
maa moottorin ollessa sammutet‐
tuna. Autostop-toiminnon aikana
jarrutehostin toimii normaalisti.
Älä poista avainta ennen kuin auto
on paikallaan, muuten ohjaus‐
lukko voi lukkiutua odottamatto‐
masti.
Tarkista öljymäärä, ennen kuin kään‐
nyt korjaamon puoleen 3 197.
Polttoaine vähissä
Y palaa tai vilkkuu keltaisena.
Palaa Polttoainesäiliössä on liian vähänpolttoainetta.
Merkkivalo vilkkuuPolttoainevarat on käytetty. Tankkaa
välittömästi. Älä aja säiliötä tyhjäksi.
Tankkaaminen 3 188.
Katalysaattori 3 150.

96Mittarit ja käyttölaitteetIlman poisto dieselpolttoainejärjestel‐
mästä 3 202.
Ajonestin
d vilkkuu keltaisena.
Häiriö ajonestinjärjestelmässä. Moot‐ toria ei voida käynnistää.
Ulkovalot
8 palaa vihreänä.
Ulkovalot ovat päällä 3 118.
Kaukovalot
C palaa sinisenä.
Se palaa kaukovalojen ollessa kytket‐
tyinä tai kaukovalovilkkua käytet‐
täessä 3 119.
Kaukovaloapu
f palaa vihreänä.
Kaukovaloapu on aktivoitu, katso
LED-ajovalot 3 120.
LED-ajovalot f palaa tai vilkkuu keltaisena.Palaa
Häiriö järjestelmässä.
Käänny korjaamon puoleen.
Merkkivalo vilkkuu
Järjestelmä on kytketty symmetrisille
lähivaloille.
Merkkivalo f vilkkuu noin
neljä sekuntia sytytysvirran sammut‐
tamisen jälkeen symmetristen ajova‐
lojen muistutuksena 3 120.
Sumuvalot
> palaa vihreänä.
Etusumuvalot ovat käytössä 3 124.
Takasumuvalo
r palaa keltaisena.
Takasumuvalo on päällä 3 125.
Vakionopeussäädin
m syttyy valkoisena tai vihreänä.
Syttyy valkoisena Järjestelmä on päällä.Palaa vihreänä
Vakionopeussäädin on käytössä.
Asetettu nopeus näkyy kuljettajan tie‐ tokeskuksessa.
Vakionopeussäädin 3 164.
Auto havaittu edessä
A palaa vihreänä tai keltaisena.
Palaa vihreänä Edessä on havaittu auto samalla
kaistalla.
Palaa keltaisena Etäisyys edessä olevaan liikkuvaan
autoon on liian pieni tai toista autoa
lähestytään liian nopeasti.
Etutörmäyksen varoitus 3 167.
Nopeusrajoitin L syttyy valkoisena tai vihreänä.
Syttyy valkoisena
Järjestelmä on päällä.

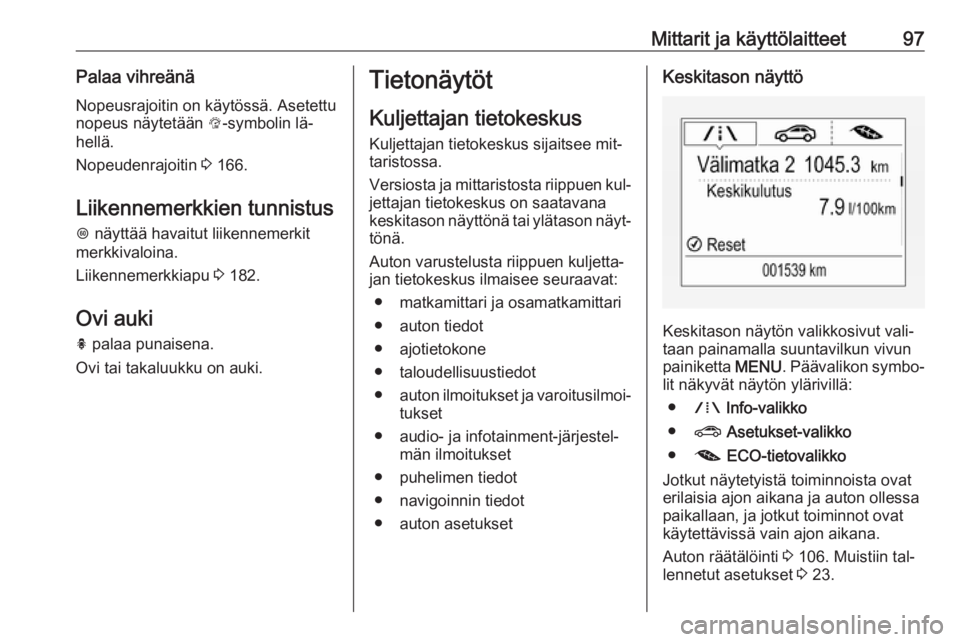

Mittarit ja käyttölaitteet97Palaa vihreänäNopeusrajoitin on käytössä. Asetettunopeus näytetään L-symbolin lä‐
hellä.
Nopeudenrajoitin 3 166.
Liikennemerkkien tunnistus L näyttää havaitut liikennemerkit
merkkivaloina.
Liikennemerkkiapu 3 182.
Ovi auki h palaa punaisena.
Ovi tai takaluukku on auki.Tietonäytöt
Kuljettajan tietokeskus
Kuljettajan tietokeskus sijaitsee mit‐
taristossa.
Versiosta ja mittaristosta riippuen kul‐ jettajan tietokeskus on saatavana
keskitason näyttönä tai ylätason näyt‐ tönä.
Auton varustelusta riippuen kuljetta‐
jan tietokeskus ilmaisee seuraavat:
● matkamittari ja osamatkamittari
● auton tiedot
● ajotietokone
● taloudellisuustiedot
● auton ilmoitukset ja varoitusilmoi‐
tukset
● audio- ja infotainment-järjestel‐ män ilmoitukset
● puhelimen tiedot
● navigoinnin tiedot
● auton asetuksetKeskitason näyttö
Keskitason näytön valikkosivut vali‐
taan painamalla suuntavilkun vivun painiketta MENU. Päävalikon symbo‐
lit näkyvät näytön ylärivillä:
● W Info-valikko
● ? Asetukset-valikko
● @ ECO-tietovalikko
Jotkut näytetyistä toiminnoista ovat
erilaisia ajon aikana ja auton ollessa
paikallaan, ja jotkut toiminnot ovat
käytettävissä vain ajon aikana.
Auton räätälöinti 3 106. Muistiin tal‐
lennetut asetukset 3 23.

98Mittarit ja käyttölaitteetValikoiden ja toimintojen valinta
Valikot ja toiminnot voidaan valita
suuntavilkkuvivun painikkeilla.
Vaihda päävalikoiden välillä tai palaa
alavalikosta yksi valikkotaso ylöspäin painamalla painiketta MENU.
Valitse päävalikon alisivu tai aseta
numeroarvo kääntämällä säätöpyö‐
rää.
Valitse ja vahvista toiminto paina‐
malla SET/CLR -painiketta.
Auton ilmoitukset ja huoltoilmoitukset
tulevat tarvittaessa näkyviin kuljetta‐
jan tietokeskukseen. Vahvista ilmoi‐
tukset painamalla painiketta
SET/CLR . Auton viestit 3 104.
Ylätason näyttö
Valikkosivut ilmaistaan painamalla
ohjauspyörän painiketta p. Valitse va‐
likko painamalla painiketta Q tai P
ja vahvista valinta painamalla paini‐
ketta 9. Valittavissa olevat valikkosi‐
vut ovat:
● Tiedot
● Audio
● Puhelin
● Navigointi
● Valinnat
Jotkut näytetyistä toiminnoista ovat
erilaisia ajon aikana ja auton ollessa
paikallaan, ja jotkut toiminnot ovat
käytettävissä vain ajon aikana.
Auton räätälöinti 3 106. Muistiin tal‐
lennetut asetukset 3 23.
Valikoiden ja toimintojen valinta
Valikot ja toiminnot voi valita ohjaus‐
pyörän oikealla puolella olevilla pai‐
nikkeilla.
Avaa päävalikon sivu painamalla p
.
Valitse päävalikon sivu painamalla
Q tai P.
Vahvista päävalikon sivu painamalla
9 .

Mittarit ja käyttölaitteet99Kun päävalikon sivu on valittu, valitse
alisivut painamalla Q tai P.
Avaa valitun alisivun seuraava kansio
painamalla q.
Valitse tarvittaessa toiminnot tai
aseta numeroarvo painamalla paini‐
ketta Q tai P.
Valitse ja vahvista toiminto paina‐
malla 9-painiketta.
Kun päävalikon sivu on valittu, valinta
pysyy tallennettuna, kunnes valitaan
toinen päävalikon sivu. Alasivuja
vaihdetaan painamalla P tai Q.
Auton ilmoitukset ja huoltoilmoitukset
tulevat tarvittaessa näkyviin kuljetta‐
jan tietokeskukseen. Vahvista ilmoi‐
tukset painamalla painiketta 9. Au‐
ton viestit 3 104.
Info-valikko
Seuraavassa luettelossa on kaikki Info-valikon mahdolliset sivut. Jotkin
näistä eivät ehkä ole käytettävissä
autossasi. Jotkin toiminnot esitetään
näytöstä riippuen symboleina.Valitse sivu kääntämällä säätöpyörää tai painamalla Q tai P:
● osamatkamittari 1 tai A polttoaineen keskimääräinen ku‐
lutus
keskinopeus
● osamatkamittari 2 tai B polttoaineen keskimääräinen ku‐
lutus
keskinopeus
● digitaalinen nopeus
● toimintasäde
● polttoaineen hetkellinen kulutus
● jäljellä oleva öljyn käyttöikä
● rengaspaine
● ajastin
● liikennemerkkien tunnistus
● etäisyyden osoitus edessä kulke‐
vaan autoon
● suurimmat kuluttajat
● taloudellisuustrendi
● Eco-indeksi
● tyhjä sivuKeskitason näytössä sivut Öljyn jäljel.
oleva käytt. , Rengaspaine ,
Liikennemerkkien tunnistus ja
Seuraava etäisyys näytetään
Asetukset-valikossa ? . Valitse pai‐
namalla MENU.
Keskitason näytössä sivut
Suurkuluttajat , Eco-suuntaus ja Eco-
indeksi näytetään ECO-
tietovalikossa @. Valitse painamalla
MENU .
Osamatkamittari 1/A ja 2/B
Osamatkamittari näyttää edellisen
nollauksen jälkeen tallennetun mat‐
kan.
Osamatkamittari laskee etäisyyden
9 999 km:iin saakka ja aloittaa sitten uudelleen nollasta.
Nollaa keskitason näyttö painamalla SET/CLR parin sekunnin ajan. Nollaa
ylätason näyttö painamalla > ja vah‐
vista painamalla 9.
Osamatkamittarisivun 1/A ja 2/B tie‐
dot voi nollata erikseen matkamitta‐
rille, keskimääräiselle kulutukselle ja
keskinopeudelle vastaavan näytön
ollessa näkyvissä.

100Mittarit ja käyttölaitteetKeskikulutus
Keskikulutuksen näyttö. Mittaus voi‐
daan nollata milloin tahansa ja aloit‐
taa alusta oletusarvosta.
Nollaa keskitason näyttö painamalla
SET/CLR parin sekunnin ajan. Nollaa
ylätason näyttö painamalla > ja vah‐
vista painamalla 9.
Keskinopeus
Keskinopeuden näyttö. Mittaus voi‐
daan käynnistää uudelleen milloin ta‐
hansa.
Nollaa keskitason näyttö painamalla SET/CLR parin sekunnin ajan. Nollaa
ylätason näyttö painamalla > ja vah‐
vista painamalla 9.
Digitaalinen nopeus
Hetkellisen nopeuden digitaalinen
näyttö.
Toimintasäde
Toimintasäde lasketaan säiliössä ole‐
van polttoainemäärän ja hetkellisen
kulutuksen perusteella. Näyttö perus‐ tuu keskiarvoihin.Tankkauksen jälkeen toimintasäde
päivittyy hetken kuluttua automaatti‐
sesti.
Kun polttoainetaso säiliössä on alhai‐ nen, näyttöön tulee ilmoitus ja poltto‐
ainemittarin merkkivalo Y syttyy.
Kun polttoainesäiliö on täytettävä heti, näyttöön tulee varoitus, joka jää
näyttöön. Lisäksi polttoainemittarin
merkkivalo Y vilkkuu 3 95.
Hetkellinen kulutus
Hetkellisen kulutuksen näyttö.
Öljyn jäljel. oleva käytt.
Näyttää arvion öljyn jäljellä olevasta
käyttöiästä. Prosentteina näytetty nu‐ mero tarkoittaa öljyn jäljellä olevaa
käyttöikää 3 90.
Rengaspaine
Tarkistaa kaikkien pyörien rengaspai‐
neen ajon aikana 3 218.
Ajastin
Käynnistä ja pysäytä painamalla 9.
Nollaa painamalla > ja vahvista nol‐
laus.Liikennemerkkiapu
Näyttää havaitut liikennemerkit nykyi‐ sen reittiosuuden varrella 3 182.
Seuraava etäisyys
Näyttää sekunteina etäisyyden edellä ajavaan autoon 3 169. Jos mukau‐
tuva vakionopeussäädin on käytössä,
tällä sivulla näytetään etäisyyden
osoitus edessä olevaan kohteeseen -
asetus.
Suurkuluttajat
Käytössä olevien mukavuuslaitteiden luettelo näkyy laskevassa virrankulu‐
tusjärjestyksessä. Näytössä näkyy
potentiaalinen polttoainesäästö. Jos
jokin luettelossa oleva laite sammu‐
tetaan, se poistuu luettelosta ja kulu‐
tusarvo päivitetään.
Epäsäännöllisessä ajossa moottori
ottaa takaikkunan huurteenpoiston
käyttöön automaattisesti moottorin kuorman lisäämiseksi. Tällöin takaik‐kunan huurteenpoiston ilmoitetaan
olevan yksi suurimmista tehon kulut‐
tajista ilman kuljettajan suorittamaa
aktivointia.

Mittarit ja käyttölaitteet101Eco-suuntaus
Näyttää keskikulutuksen
50 km:n matkalla. Täytetyt segmentit
näyttävät polttoaineenkulutuksen
5 km:n jaksoissa ja auttavat siten aja‐
maan taloudellisemmin.
Taloudellisuusindeksi
Nykyinen polttoaineenkulutus näkyy
taloudellisuusasteikolla. Pidä talou‐
dellista ajoa varten ajotyylisi sellai‐
sena, että ilmaisin pysyy Eco-alu‐
eella. Eco-alueen ulkopuolella oleva
ilmaisin tarkoittaa suurempaa poltto‐
aineenkulutusta.
Tyhjä sivu
Näyttää tyhjän sivun, jolla ei ole mi‐
tään tietoja.
Audio-valikko
Audio-valikko mahdollistaa musiikin
selaamisen, suosikkien valitsemisen
tai audiolähteen vaihtamisen.
Katso Infotainment-ohjekirja.Puhelin-valikko
Puhelin-valikko mahdollistaa puhelu‐
jen hallinnan ja soittamisen, yhteys‐
tietojen selaamisen tai handsfree-pu‐ helujen tekemisen.
Katso Infotainment-ohjekirja.
Navigointivalikko Navigointivalikko mahdollistaa reitti‐opastuksen.
Katso Infotainment-ohjekirja.
Asetukset-valikko
Seuraavassa luettelossa on kaikki
Asetukset-valikon mahdolliset sivut.
Jotkin näistä eivät ehkä ole käytettä‐
vissä autossasi. Jotkin toiminnot esi‐
tetään näytöstä riippuen symboleina.
Valitse sivu kääntämällä säätöpyörää tai painamalla Q tai P ja toimi aliva‐
likoissa olevien ohjeiden mukaan:
● yksiköt
● infosivut
● nopeusvaroitus
● renkaiden kuormitus
● ohjelmistotiedotYksiköt
Paina SET/CLR tai > kun yksiköt ovat
näkyvissä. Valitse englantilaiset tai
metriset yksiköt kääntämällä säätö‐ pyörää tai painamalla P. Vahvista
painamalla SET/CLR tai 9.
Info-sivut
Paina >, kun Info-sivut ovat näky‐
vissä. Näyttöön tulee kaikkien Info- valikon kohteiden luettelo. Valitse
Info-sivulla näytettävät toiminnot pai‐
namalla 9. Valittujen sivujen koh‐
dalla on valintaruudussa 9. Jos toi‐
mintoa ei voi katsella, sen kohdalla on
tyhjä valintaruutu. Katso kohta Info-
valikko edellä.

102Mittarit ja käyttölaitteetNopeusvaroitus
Nopeusvaroitustoiminto varoittaa,
kun asetettu nopeus ylitetään.
Aseta nopeusvaroitus painamalla
SET/CLR tai >, kun sivu on näytössä.
Käännä säätöpyörää tai paina Q tai
P arvon valintaa ja säätämistä var‐
ten. Aseta nopeus painamalla
SET/CLR tai 9. Kun nopeus on ase‐
tettu, tämän toiminnon voi poistaa
käytöstä painamalla SET/CLR tai 9
tätä sivua katsottaessa. Jos valittu
nopeusrajoitus ylitetään, näyttöön tu‐
lee varoitus ja samalla annetaan ää‐
nimerkki.
Renk. Kuorma
Rengaspaineluokka voidaan valita
täytettyjen paineiden mukaan 3 218.
Ohjelmistotiedot
Näyttää Open Source -ohjelmiston
tiedot.
Pysäköintipalvelu-tila Joitakin kuljettajan tietokeskuksen tai
infonäytön toimintoja voidaan rajoit‐ taa joillekin kuljettajille.
Pysäköintipalvelutilan voi ottaa käyt‐
töön ja poistaa käytöstä Auton räätä‐
löinti -valikon kohdassa Asetukset.
Auton räätälöinti 3 106.
Lisätietoja on Infotainment-ohjekir‐
jassa.
Infonäyttö
Infonäyttö sijaitsee kojelaudassa lä‐
hellä mittaristoa.Auton kokoonpanosta riippuen siinä
on joko
● Graafinen infonäyttö
tai
● 7" värillinen infonäyttö kosketus‐
näyttötoiminnolla
tai
● 8" värillinen infonäyttö kosketus‐
näyttötoiminnolla
Infonäyttö voi näyttää: ● ajan 3 79
● ulkolämpötilan 3 79
● päivämäärän 3 79
● Infotainment-järjestelmän, katso kuvaus Infotainment-ohjekirjasta
● takakameran näkymän 3 180
● pysäköintitutkan ohjeet 3 172
● navigointijärjestelmän, katso ku‐ vaus Infotainment-ohjekirjasta
● järjestelmän ilmoitukset
● auton räätälöinnin asetukset 3 106
