2016 OPEL ASTRA K Ohjekirja (in Finnish)

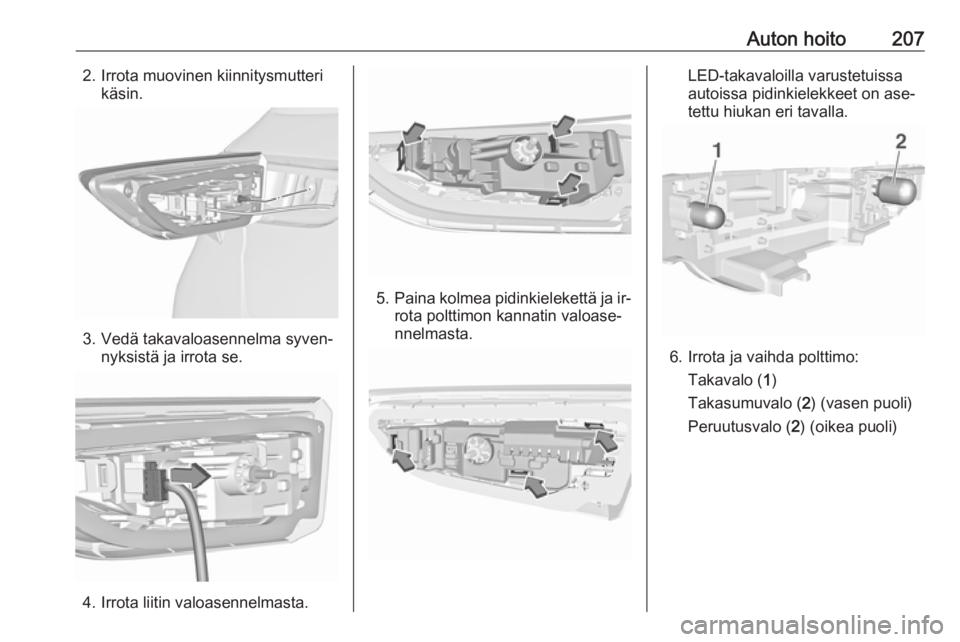

Auton hoito2072. Irrota muovinen kiinnitysmutterikäsin.
3. Vedä takavaloasennelma syven‐ nyksistä ja irrota se.
4. Irrota liitin valoasennelmasta.
5.Paina kolmea pidinkielekettä ja ir‐
rota polttimon kannatin valoase‐
nnelmasta.
LED-takavaloilla varustetuissa
autoissa pidinkielekkeet on ase‐
tettu hiukan eri tavalla.
6. Irrota ja vaihda polttimo:
Takavalo ( 1)
Takasumuvalo ( 2) (vasen puoli)
Peruutusvalo ( 2) (oikea puoli)

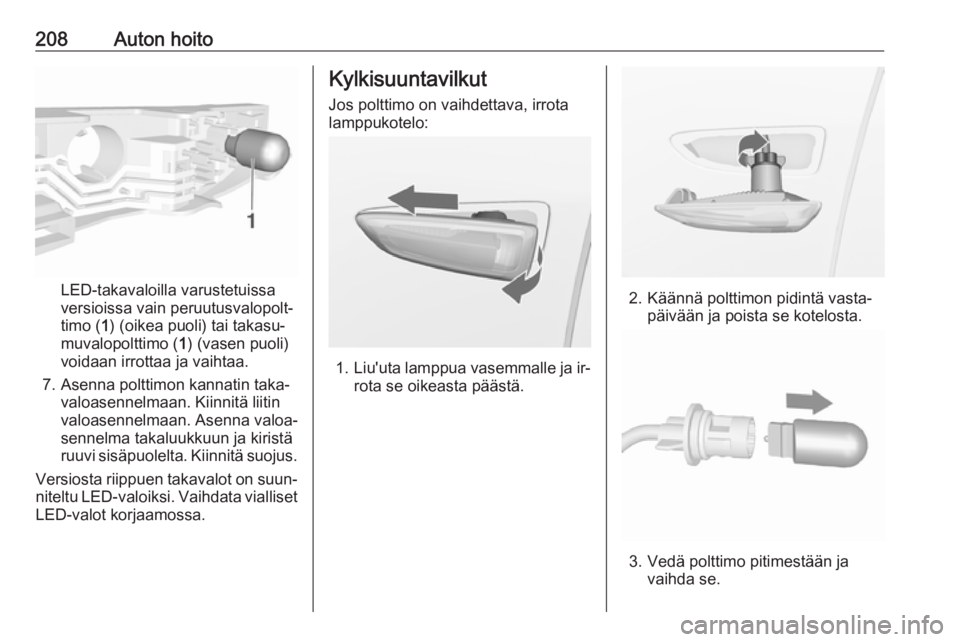

208Auton hoito
LED-takavaloilla varustetuissa
versioissa vain peruutusvalopolt‐
timo ( 1) (oikea puoli) tai takasu‐
muvalopolttimo ( 1) (vasen puoli)
voidaan irrottaa ja vaihtaa.
7. Asenna polttimon kannatin taka‐ valoasennelmaan. Kiinnitä liitin
valoasennelmaan. Asenna valoa‐ sennelma takaluukkuun ja kiristä
ruuvi sisäpuolelta. Kiinnitä suojus.
Versiosta riippuen takavalot on suun‐
niteltu LED-valoiksi. Vaihdata vialliset LED-valot korjaamossa.
Kylkisuuntavilkut
Jos polttimo on vaihdettava, irrota
lamppukotelo:
1. Liu'uta lamppua vasemmalle ja ir‐
rota se oikeasta päästä.
2. Käännä polttimon pidintä vasta‐ päivään ja poista se kotelosta.
3. Vedä polttimo pitimestään javaihda se.

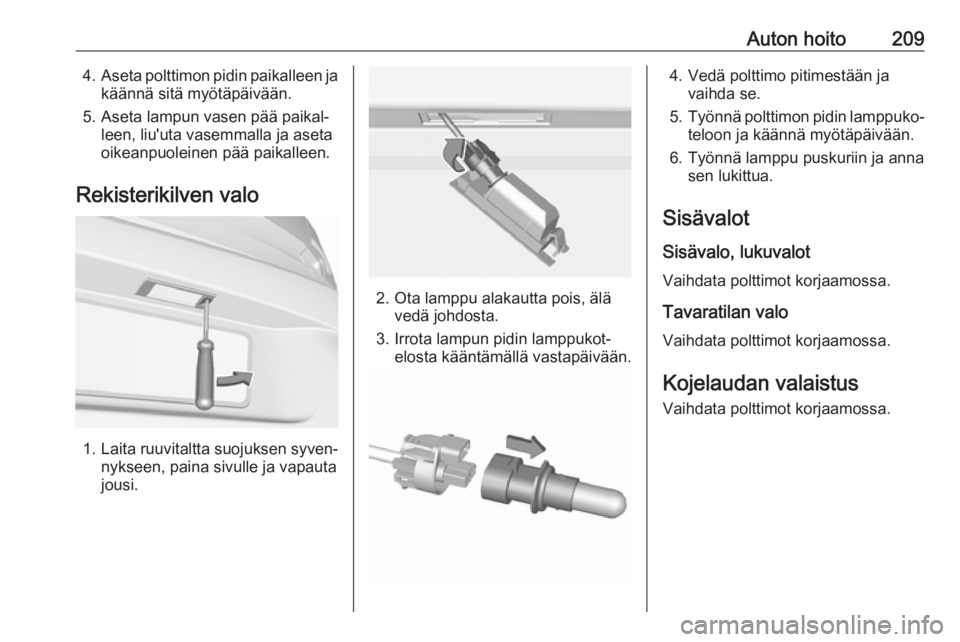

Auton hoito2094.Aseta polttimon pidin paikalleen ja
käännä sitä myötäpäivään.
5. Aseta lampun vasen pää paikal‐ leen, liu'uta vasemmalla ja aseta
oikeanpuoleinen pää paikalleen.
Rekisterikilven valo
1. Laita ruuvitaltta suojuksen syven‐ nykseen, paina sivulle ja vapauta
jousi.
2. Ota lamppu alakautta pois, älä vedä johdosta.
3. Irrota lampun pidin lamppukot‐ elosta kääntämällä vastapäivään.
4. Vedä polttimo pitimestään javaihda se.
5. Työnnä polttimon pidin lamppuko‐
teloon ja käännä myötäpäivään.
6. Työnnä lamppu puskuriin ja anna sen lukittua.
Sisävalot
Sisävalo, lukuvalot Vaihdata polttimot korjaamossa.
Tavaratilan valoVaihdata polttimot korjaamossa.
Kojelaudan valaistus
Vaihdata polttimot korjaamossa.

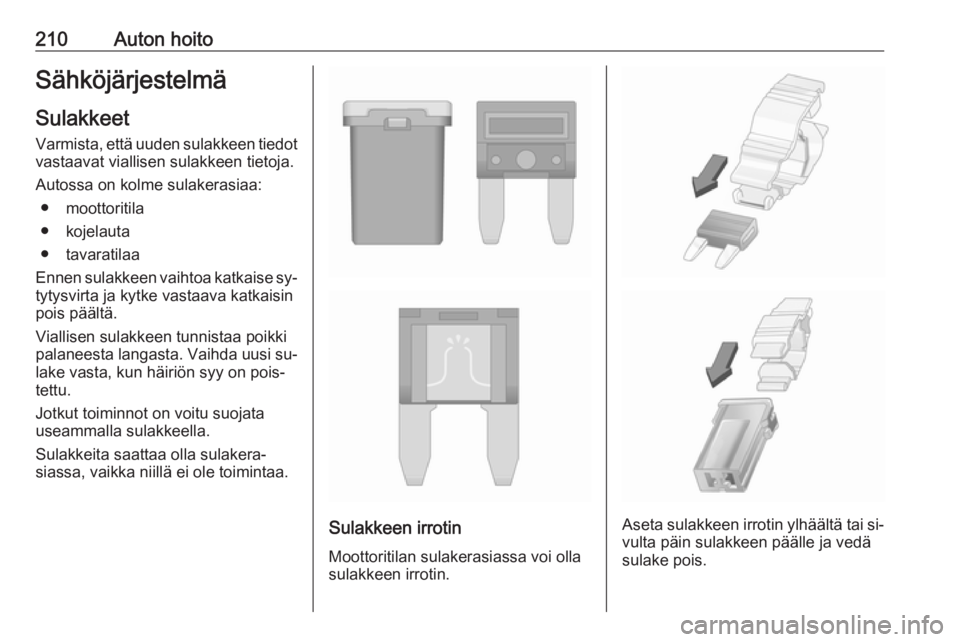

210Auton hoitoSähköjärjestelmäSulakkeet
Varmista, että uuden sulakkeen tiedot vastaavat viallisen sulakkeen tietoja.
Autossa on kolme sulakerasiaa: ● moottoritila
● kojelauta
● tavaratilaa
Ennen sulakkeen vaihtoa katkaise sy‐
tytysvirta ja kytke vastaava katkaisin
pois päältä.
Viallisen sulakkeen tunnistaa poikki palaneesta langasta. Vaihda uusi su‐
lake vasta, kun häiriön syy on pois‐
tettu.
Jotkut toiminnot on voitu suojata
useammalla sulakkeella.
Sulakkeita saattaa olla sulakera‐
siassa, vaikka niillä ei ole toimintaa.
Sulakkeen irrotin
Moottoritilan sulakerasiassa voi olla
sulakkeen irrotin.Aseta sulakkeen irrotin ylhäältä tai si‐ vulta päin sulakkeen päälle ja vedä
sulake pois.

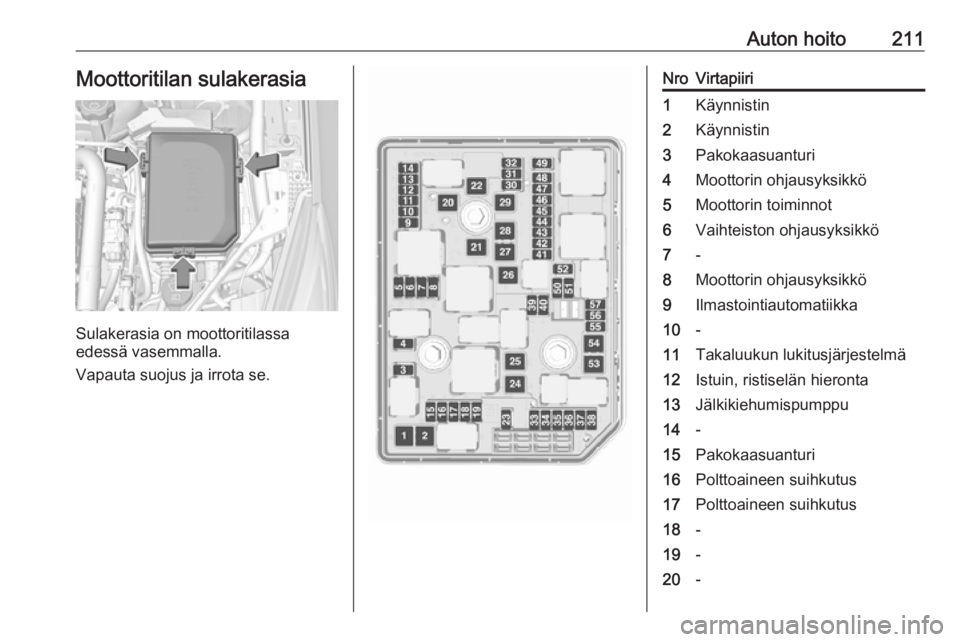

Auton hoito211Moottoritilan sulakerasia
Sulakerasia on moottoritilassa
edessä vasemmalla.
Vapauta suojus ja irrota se.
NroVirtapiiri1Käynnistin2Käynnistin3Pakokaasuanturi4Moottorin ohjausyksikkö5Moottorin toiminnot6Vaihteiston ohjausyksikkö7-8Moottorin ohjausyksikkö9Ilmastointiautomatiikka10-11Takaluukun lukitusjärjestelmä12Istuin, ristiselän hieronta13Jälkikiehumispumppu14-15Pakokaasuanturi16Polttoaineen suihkutus17Polttoaineen suihkutus18-19-20-

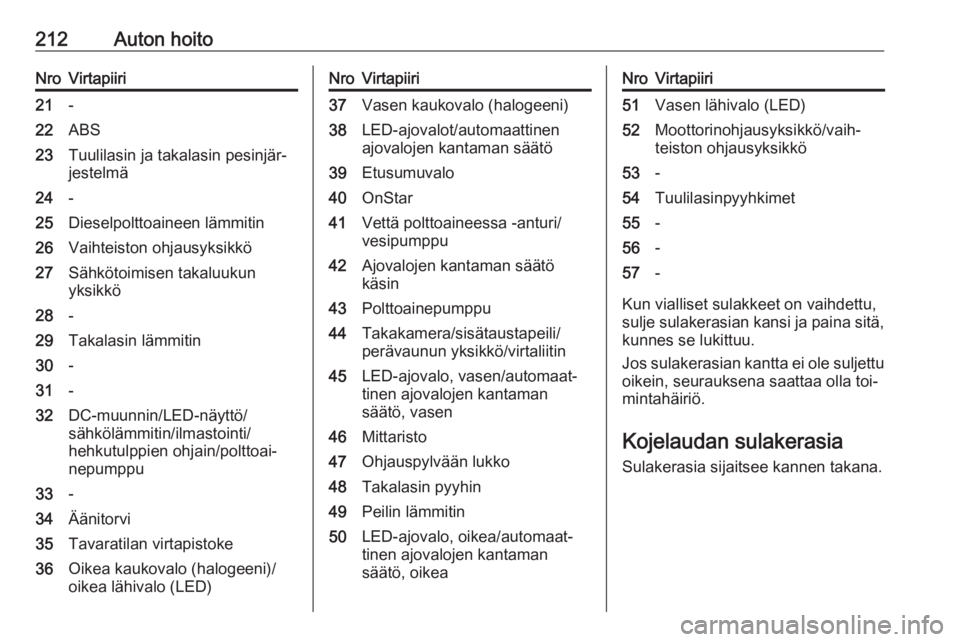

212Auton hoitoNroVirtapiiri21-22ABS23Tuulilasin ja takalasin pesinjär‐
jestelmä24-25Dieselpolttoaineen lämmitin26Vaihteiston ohjausyksikkö27Sähkötoimisen takaluukun
yksikkö28-29Takalasin lämmitin30-31-32DC-muunnin/LED-näyttö/
sähkölämmitin/ilmastointi/
hehkutulppien ohjain/polttoai‐
nepumppu33-34Äänitorvi35Tavaratilan virtapistoke36Oikea kaukovalo (halogeeni)/
oikea lähivalo (LED)NroVirtapiiri37Vasen kaukovalo (halogeeni)38LED-ajovalot/automaattinen
ajovalojen kantaman säätö39Etusumuvalo40OnStar41Vettä polttoaineessa -anturi/
vesipumppu42Ajovalojen kantaman säätö
käsin43Polttoainepumppu44Takakamera/sisätaustapeili/
perävaunun yksikkö/virtaliitin45LED-ajovalo, vasen/automaat‐
tinen ajovalojen kantaman
säätö, vasen46Mittaristo47Ohjauspylvään lukko48Takalasin pyyhin49Peilin lämmitin50LED-ajovalo, oikea/automaat‐
tinen ajovalojen kantaman
säätö, oikeaNroVirtapiiri51Vasen lähivalo (LED)52Moottorinohjausyksikkö/vaih‐
teiston ohjausyksikkö53-54Tuulilasinpyyhkimet55-56-57-
Kun vialliset sulakkeet on vaihdettu,
sulje sulakerasian kansi ja paina sitä, kunnes se lukittuu.
Jos sulakerasian kantta ei ole suljettu
oikein, seurauksena saattaa olla toi‐
mintahäiriö.

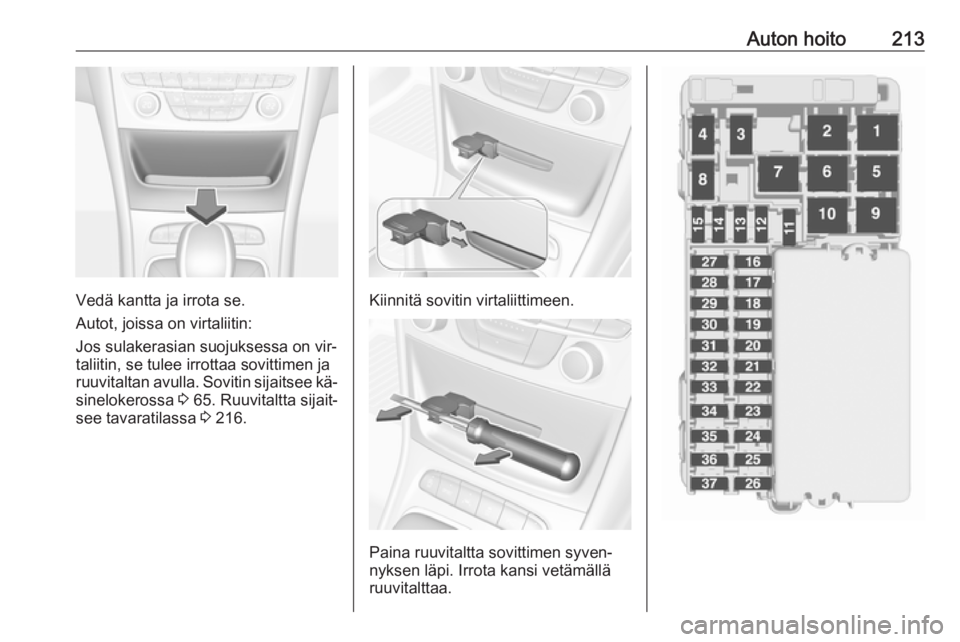

Kojelaudan sulakerasia
Sulakerasia sijaitsee kannen takana.

Auton hoito213
Vedä kantta ja irrota se.
Autot, joissa on virtaliitin:
Jos sulakerasian suojuksessa on vir‐
taliitin, se tulee irrottaa sovittimen ja
ruuvitaltan avulla. Sovitin sijaitsee kä‐
sinelokerossa 3 65. Ruuvitaltta sijait‐
see tavaratilassa 3 216.Kiinnitä sovitin virtaliittimeen.
Paina ruuvitaltta sovittimen syven‐
nyksen läpi. Irrota kansi vetämällä
ruuvitalttaa.

214Auton hoitoNroVirtapiiri1-2Ilmastointi, puhallin3Sähkösäätöinen istuin, kuljet‐
taja4Savukkeensytytin/etupistorasia5-6Sähkötoiminen etuikkuna7ABS8Lämmitettävä ohjauspyörä9Korielektroniikan ohjausyksikkö10Sähkötoiminen takaikkuna11Kattoluukku12Korielektroniikan ohjausyksikkö13Istuinlämmitys (vain autot,
joissa ei ole hälytintä)14Ulkopeili/sadetunnistin/kaista‐
vahti/kaukovaloapu15Korielektroniikan ohjausyksikkö16Korielektroniikan ohjausyksikkö17Korielektroniikan ohjausyksikkö18Korielektroniikan ohjausyksikköNroVirtapiiri19Datalinkkiliitin20Turvatyynyjärjestelmä21Ilmastointiautomatiikka22Keskuslukitus, takaluukku23Elektroninen avainjärjestelmä24Sähkösäätöisen istuimen muis‐
titoiminto25Valokytkin, ohjauspyörä26Virtalukko/ohjauspylvään lukko27Korielektroniikan ohjausyksikkö28USB-liitin29-30Valintavipu31Takalasin pyyhin32Vaihteiston ohjausyksikkö (vain
Stop-Start-järjestelmällä varus‐
tetut autot)33Murtohälytinjärjestelmä/ääni‐
torvi34Pysäköintitutka/kuolleen
kulman varoitus/Infotainment-
järjestelmä/USB-liitinNroVirtapiiri35OnStar36Infonäyttö/mittaristo/CD-soitin37Infotainment-järjestelmä, radio
Kun vialliset sulakkeet on vaihdettu,
sulje sulakerasian kansi ja paina sitä, kunnes se lukittuu.
Autot, joissa on virtaliitin: 1. Kiinnitä suojus oikealta puolelta.
2. Käännä suojuksen vasenta puolta
eteenpäin. Varmista, että pidike
asettuu kuvan mukaisesti.
