2016 OPEL ASTRA J Посібник з експлуатації (in Ukrainian)

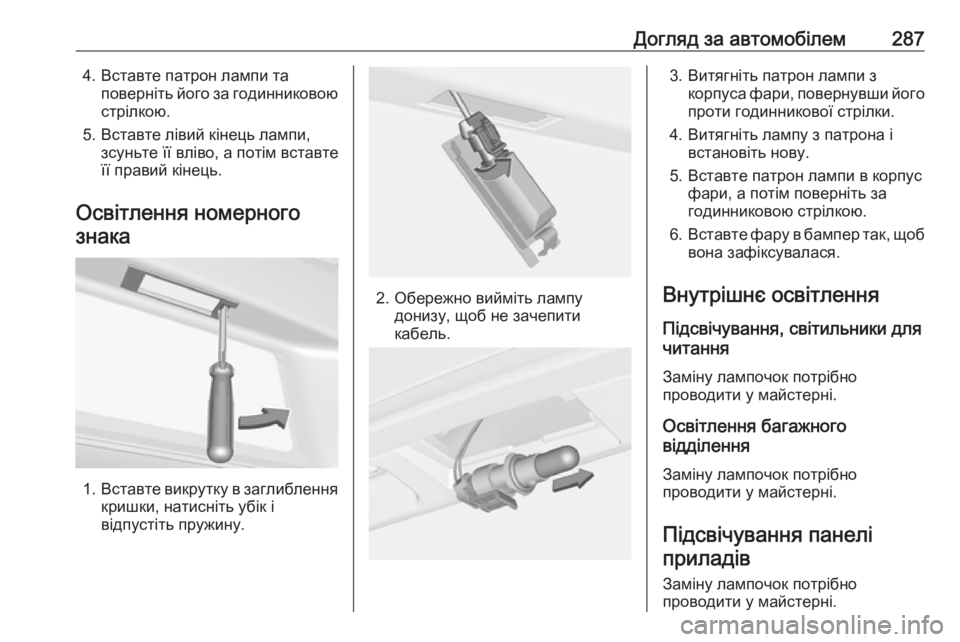

Догляд за автомобілем2874. Вставте патрон лампи таповерніть його за годинниковоюстрілкою.
5. Вставте лівий кінець лампи, зсуньте її вліво, а потім вставте
її правий кінець.
Освітлення номерного знака
1. Вставте викрутку в заглиблення
кришки, натисніть убік і
відпустіть пружину.
2. Обережно вийміть лампу донизу, щоб не зачепити
кабель.
3. Витягніть патрон лампи з корпуса фари, повернувши його
проти годинникової стрілки.
4. Витягніть лампу з патрона і встановіть нову.
5. Вставте патрон лампи в корпус фари, а потім поверніть за
годинниковою стрілкою.
6. Вставте фару в бампер так, щоб
вона зафіксувалася.
Внутрішнє освітлення Підсвічування, світильники для
читання
Заміну лампочок потрібно
проводити у майстерні.
Освітлення багажного
відділення
Заміну лампочок потрібно
проводити у майстерні.
Підсвічування панеліприладів
Заміну лампочок потрібно
проводити у майстерні.

288Догляд за автомобілемЕлектрична системаЗапобіжники
Дані про заміну запобіжника
повинні відповідати даним про
несправний запобіжник.
В автомобілі є три коробки
запобіжників:
● спереду ліворуч у моторному відділенні
● в автомобілях для правостороннього руху в
салоні за багажним
відділенням або за бардачком
● за кришкою зліва в багажному відділенні
Перед заміною запобіжника вимкніть відповідний перемикач і
систему запалення.
Окислений запобіжник можна
розпізнати за сплавленим дротом.
Не міняйте запобіжник, доки
причина несправності не усунена.
Деякі функції захищені кількома
запобіжниками.
Запобіжники можуть бути вставлені
без наявності функції.Знімач запобіжника
Знімач запобіжника може бути
розташований у коробці
запобіжників у моторному
відділенні.

Догляд за автомобілем289
Установіть знімач запобіжника на
різні типи запобіжників зверху чи
збоку та витягніть запобіжник.
Блок запобіжників
моторного відділення
Коробка запобіжників знаходиться
ліворуч у моторному відділенні.
Зніміть кришку та відхиліть її вгору
до зупинки. Зніміть кришку
вертикально вгору.

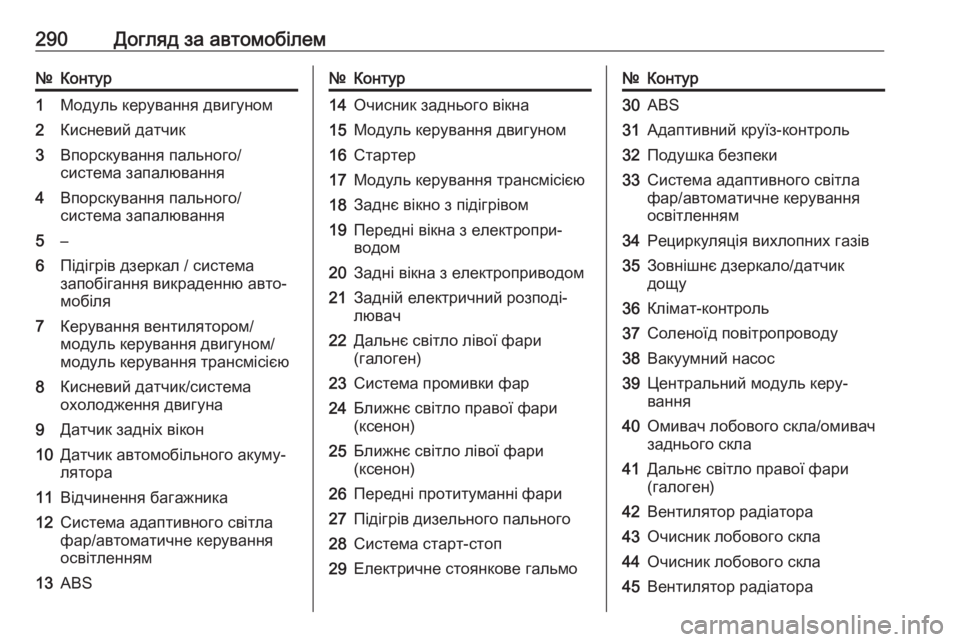

290Догляд за автомобілем№Контур1Модуль керування двигуном2Кисневий датчик3Впорскування пального/
система запалювання4Впорскування пального/
система запалювання5–6Підігрів дзеркал / система
запобігання викраденню авто‐
мобіля7Керування вентилятором/
модуль керування двигуном/
модуль керування трансмісією8Кисневий датчик/система
охолодження двигуна9Датчик задніх вікон10Датчик автомобільного акуму‐
лятора11Відчинення багажника12Система адаптивного світла
фар/автоматичне керування
освітленням13ABS№Контур14Очисник заднього вікна15Модуль керування двигуном16Стартер17Модуль керування трансмісією18Заднє вікно з підігрівом19Передні вікна з електропри‐
водом20Задні вікна з електроприводом21Задній електричний розподі‐
лювач22Дальнє світло лівої фари
(галоген)23Система промивки фар24Ближнє світло правої фари
(ксенон)25Ближнє світло лівої фари
(ксенон)26Передні протитуманні фари27Підігрів дизельного пального28Система старт-стоп29Електричне стоянкове гальмо№Контур30ABS31Адаптивний круїз-контроль32Подушка безпеки33Система адаптивного світла
фар/автоматичне керування
освітленням34Рециркуляція вихлопних газів35Зовнішнє дзеркало/датчик
дощу36Клімат-контроль37Соленоїд повітропроводу38Вакуумний насос39Центральний модуль керу‐
вання40Омивач лобового скла/омивач
заднього скла41Дальнє світло правої фари
(галоген)42Вентилятор радіатора43Очисник лобового скла44Очисник лобового скла45Вентилятор радіатора

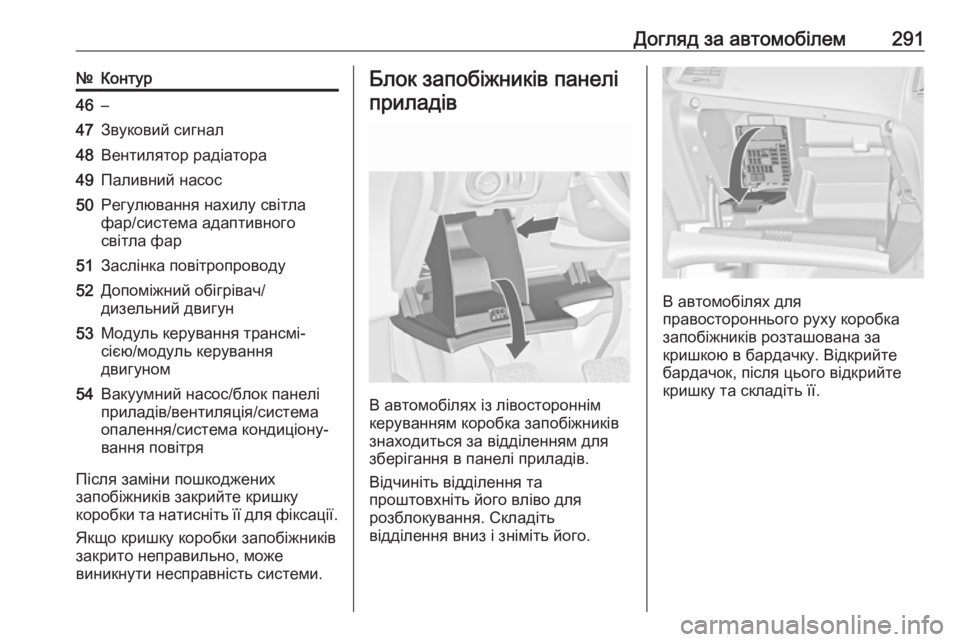

Догляд за автомобілем291№Контур46–47Звуковий сигнал48Вентилятор радіатора49Паливний насос50Регулювання нахилу світла
фар/система адаптивного
світла фар51Заслінка повітропроводу52Допоміжний обігрівач/
дизельний двигун53Модуль керування трансмі‐
сією/модуль керування
двигуном54Вакуумний насос/блок панелі
приладів/вентиляція/система
опалення/система кондиціону‐
вання повітря
Після заміни пошкоджених
запобіжників закрийте кришку
коробки та натисніть її для фіксації.
Якщо кришку коробки запобіжників
закрито неправильно, може
виникнути несправність системи.
Блок запобіжників панелі
приладів
В автомобілях із лівостороннім
керуванням коробка запобіжників
знаходиться за відділенням для
зберігання в панелі приладів.
Відчиніть відділення та
проштовхніть його вліво для
розблокування. Складіть
відділення вниз і зніміть його.
В автомобілях для
правостороннього руху коробка
запобіжників розташована за
кришкою в бардачку. Відкрийте
бардачок, після цього відкрийте
кришку та складіть її.

292Догляд за автомобілем№Контур1Дисплеї2Зовнішні освітлювальні
прилади/модуль керування
кузовом3Зовнішні освітлювальні
прилади/модуль керування
кузовом4Інформаційно-розважальна
система5Інформаційно-розважальна
система, прилад6Розетка/прикурювач7Розетка№Контур8Лівий ліхтар ближнього світла/
модуль керування кузовом9Правий ліхтар ближнього
світла/модуль керування
кузовом/модуль керування
подушками безпеки10Замки дверцят/модуль керу‐
вання кузовом11Вентилятор салона12–13–14Діагностичний з'єднувач15Подушка безпеки16Розетка17Система кондиціонера18Логістика19Модуль керування кузовом20Модуль керування кузовом21Блок панелі приладів/система
сигналізації для запобігання
викраденню автомобіля22Датчик запалювання№Контур23Модуль керування кузовом24Модуль керування кузовом25–26Електророзетка у багажнику
(за відсутності коробки із запо‐
біжниками у багажнику) (тільки
для авто типу спорт-турист)
Блок запобіжників
вантажного відділення
3-дверний хетчбек, 5-дверний
хетчбек
Коробка запобіжників знаходиться
за кришкою з лівого боку багажного
відділення.

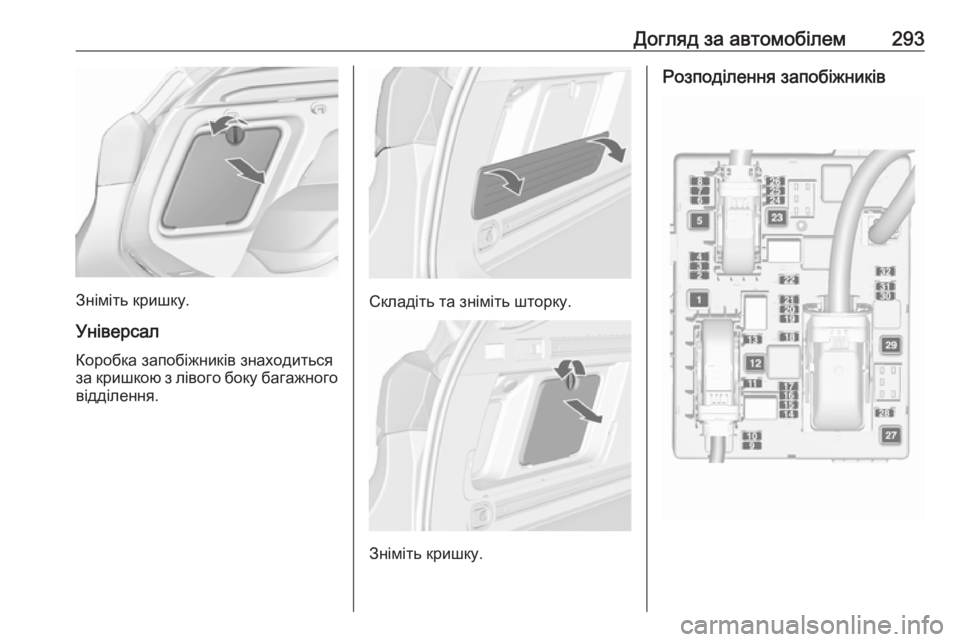

Догляд за автомобілем293
Зніміть кришку.
Універсал
Коробка запобіжників знаходиться
за кришкою з лівого боку багажного
відділення.Складіть та зніміть шторку.
Зніміть кришку.
Розподілення запобіжників

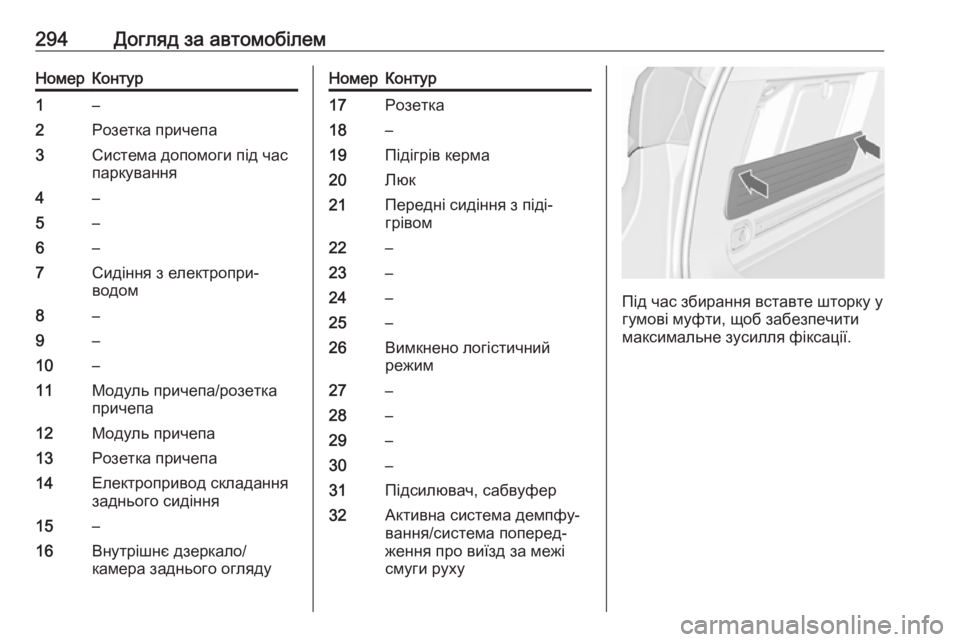

294Догляд за автомобілемНомерКонтур1–2Розетка причепа3Система допомоги під час
паркування4–5–6–7Сидіння з електропри‐
водом8–9–10–11Модуль причепа/розетка
причепа12Модуль причепа13Розетка причепа14Електропривод складання
заднього сидіння15–16Внутрішнє дзеркало/
камера заднього оглядуНомерКонтур17Розетка18–19Підігрів керма20Люк21Передні сидіння з піді‐
грівом22–23–24–25–26Вимкнено логістичний
режим27–28–29–30–31Підсилювач, сабвуфер32Активна система демпфу‐
вання/система поперед‐
ження про виїзд за межі
смуги руху
Під час збирання вставте шторку у
гумові муфти, щоб забезпечити
максимальне зусилля фіксації.
