2016 OPEL ASTRA J Посібник з експлуатації (in Ukrainian)

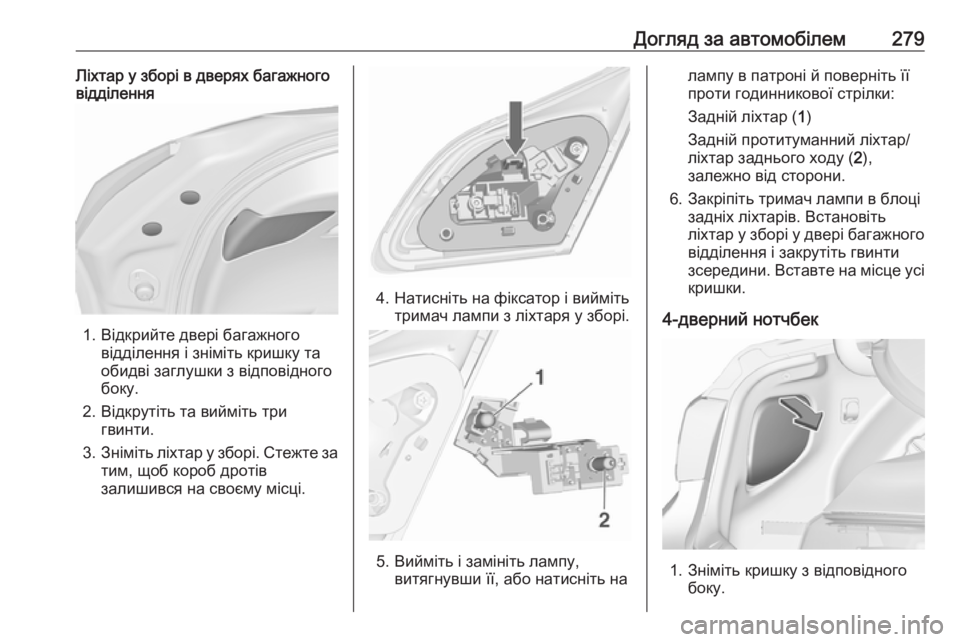

Догляд за автомобілем279Ліхтар у зборі в дверях багажного
відділення
1. Відкрийте двері багажного
відділення і зніміть кришку та
обидві заглушки з відповідного
боку.
2. Відкрутіть та вийміть три гвинти.
3. Зніміть ліхтар у зборі. Стежте за
тим, щоб короб дротів
залишився на своєму місці.
4. Натисніть на фіксатор і вийміть тримач лампи з ліхтаря у зборі.
5. Вийміть і замініть лампу, витягнувши її, або натисніть на
лампу в патроні й поверніть її
проти годинникової стрілки:
Задній ліхтар ( 1)
Задній протитуманний ліхтар/
ліхтар заднього ходу ( 2),
залежно від сторони.
6. Закріпіть тримач лампи в блоці задніх ліхтарів. Встановіть
ліхтар у зборі у двері багажного
відділення і закрутіть гвинти
зсередини. Вставте на місце усі
кришки.
4-дверний нотчбек
1. Зніміть кришку з відповідного боку.

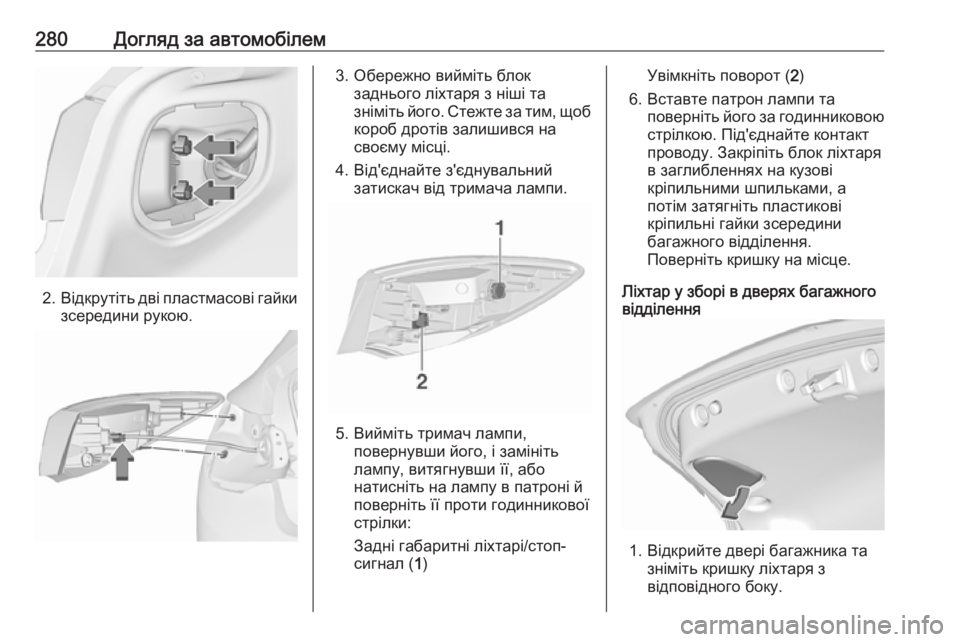

280Догляд за автомобілем
2.Відкрутіть дві пластмасові гайки
зсередини рукою.
3. Обережно вийміть блок заднього ліхтаря з ніші та
зніміть його. Стежте за тим, щоб
короб дротів залишився на
своєму місці.
4. Від'єднайте з'єднувальний затискач від тримача лампи.
5. Вийміть тримач лампи, повернувши його, і замініть
лампу, витягнувши її, або
натисніть на лампу в патроні й
поверніть її проти годинникової
стрілки:
Задні габаритні ліхтарі/стоп-
сигнал ( 1)
Увімкніть поворот ( 2)
6. Вставте патрон лампи та поверніть його за годинниковоюстрілкою. Під'єднайте контакт
проводу. Закріпіть блок ліхтаря
в заглибленнях на кузові
кріпильними шпильками, а
потім затягніть пластикові
кріпильні гайки зсередини
багажного відділення.
Поверніть кришку на місце.
Ліхтар у зборі в дверях багажного
відділення
1. Відкрийте двері багажника та
зніміть кришку ліхтаря з
відповідного боку.

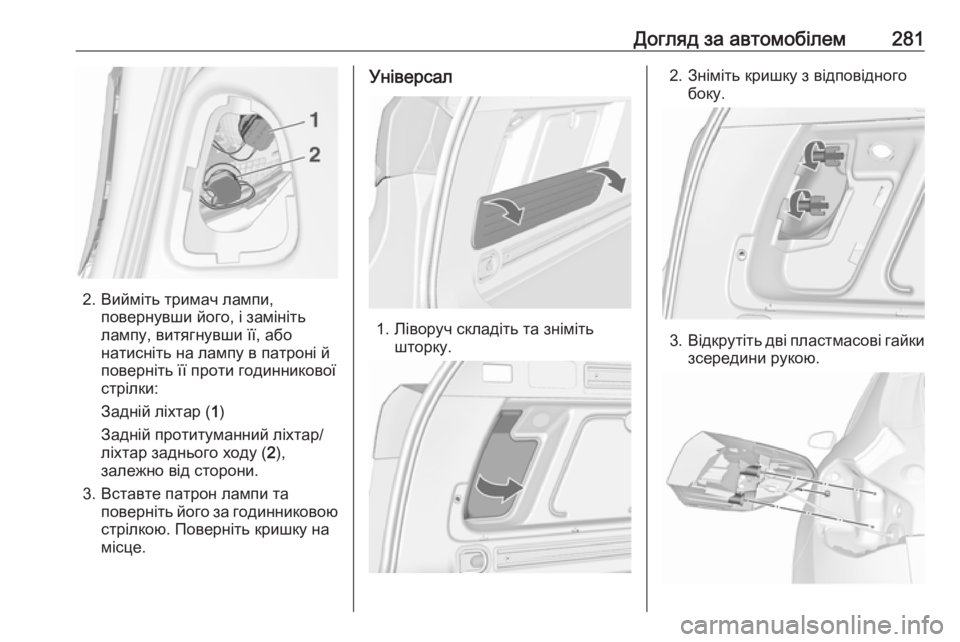

Догляд за автомобілем281
2. Вийміть тримач лампи,повернувши його, і замініть
лампу, витягнувши її, або
натисніть на лампу в патроні й
поверніть її проти годинникової
стрілки:
Задній ліхтар ( 1)
Задній протитуманний ліхтар/
ліхтар заднього ходу ( 2),
залежно від сторони.
3. Вставте патрон лампи та поверніть його за годинниковоюстрілкою. Поверніть кришку на
місце.
Універсал
1. Ліворуч складіть та зніміть шторку.
2. Зніміть кришку з відповідного боку.
3.Відкрутіть дві пластмасові гайки
зсередини рукою.

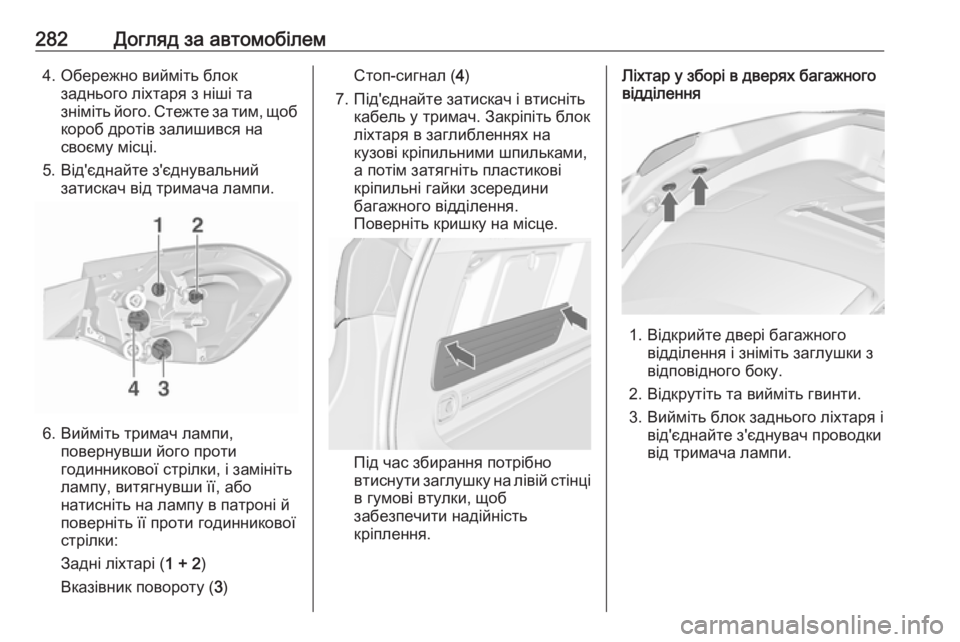

282Догляд за автомобілем4. Обережно вийміть блокзаднього ліхтаря з ніші та
зніміть його. Стежте за тим, щоб
короб дротів залишився на
своєму місці.
5. Від'єднайте з'єднувальний затискач від тримача лампи.
6. Вийміть тримач лампи, повернувши його проти
годинникової стрілки, і замініть
лампу, витягнувши її, або
натисніть на лампу в патроні й
поверніть її проти годинникової
стрілки:
Задні ліхтарі ( 1 + 2)
Вказівник повороту ( 3)
Стоп-сигнал ( 4)
7. Під'єднайте затискач і втисніть кабель у тримач. Закріпіть блок
ліхтаря в заглибленнях на
кузові кріпильними шпильками,
а потім затягніть пластикові
кріпильні гайки зсередини
багажного відділення.
Поверніть кришку на місце.
Під час збирання потрібно
втиснути заглушку на лівій стінці
в гумові втулки, щоб
забезпечити надійність
кріплення.
Ліхтар у зборі в дверях багажного
відділення
1. Відкрийте двері багажного
відділення і зніміть заглушки з
відповідного боку.
2. Відкрутіть та вийміть гвинти.
3. Вийміть блок заднього ліхтаря і від'єднайте з'єднувач проводки
від тримача лампи.

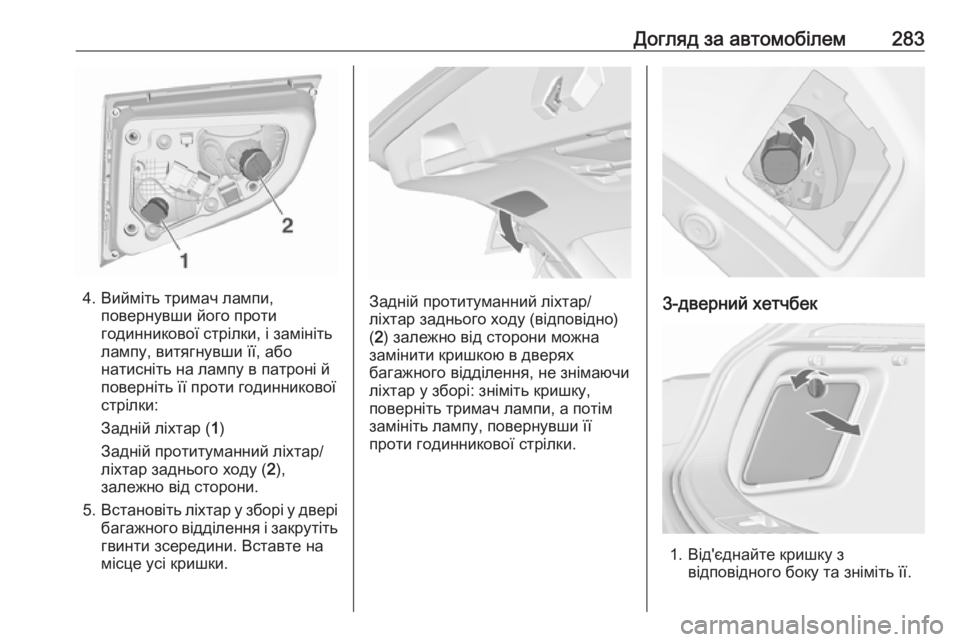

Догляд за автомобілем283
4. Вийміть тримач лампи,повернувши його проти
годинникової стрілки, і замініть
лампу, витягнувши її, або
натисніть на лампу в патроні й
поверніть її проти годинникової
стрілки:
Задній ліхтар ( 1)
Задній протитуманний ліхтар/
ліхтар заднього ходу ( 2),
залежно від сторони.
5. Встановіть ліхтар у зборі у двері
багажного відділення і закрутіть гвинти зсередини. Вставте на
місце усі кришки.Задній протитуманний ліхтар/
ліхтар заднього ходу (відповідно)
( 2 ) залежно від сторони можна
замінити кришкою в дверях
багажного відділення, не знімаючи
ліхтар у зборі: зніміть кришку,
поверніть тримач лампи, а потім
замініть лампу, повернувши її
проти годинникової стрілки.3-дверний хетчбек
1. Від'єднайте кришку з відповідного боку та зніміть її.

284Догляд за автомобілем
2. Відкрутіть обидві пластиковігайки зсередини рукою.
3. Обережно вийміть ліхтар у зборі з ніші та зніміть його.
4. Від'єднайте з'єднувальнийзатискач від тримача лампи.
5. Вийміть тримач лампи, повернувши його, і замініть
лампу, витягнувши її, або
натисніть на лампу в патроні й
поверніть її проти годинникової
стрілки:
Задні габаритні ліхтарі/стоп-
сигнал ( 1)
Увімкніть поворот ( 2)
версія зі світлодіодом (LED)
Можна замінити тільки
указівник повороту ( 2).
6. Вставте і поверніть патрон лампи у блоці задніх ліхтарів за
годинниковою стрілкою.
Підключіть клему проводки до
ліхтаря у зборі. Закріпіть блок
ліхтаря в заглибленнях на
кузові кріпильними шпильками,
а потім затягніть пластикові
кріпильні гайки зсередини
багажного відділення. Закрийте та зафіксуйте кришку.
Ліхтар у зборі в дверях багажного
відділення

Догляд за автомобілем2851. Відкрийте двері багажноговідділення і зніміть кришки з
відповідного боку.
2. Викрутіть три гвинта.
3. Зніміть задній ліхтар у зборі з дверей багажного відділення.
4. Вийміть тримач лампи, повернувши його, і замініть
лампу, витягнувши її, або
натисніть на лампу в патроні й
поверніть її проти годинникової
стрілки:
Задній ліхтар ( 1)
Задній протитуманний ліхтар/
ліхтар заднього ходу ( 2),
залежно від сторони.
( 2 ) (лише з одного боку)
версія зі світлодіодом (LED)
Можна замінити лише задню
протитуманну фару і
відповідний ліхтар заднього
ходу ( 2) залежно від сторони.
5. Вставте і поверніть патрон лампи у блоці задніх ліхтарів за
годинниковою стрілкою.
Установіть ліхтар у зборі у двері
багажного відділення і закрутіть гвинти. Вставте на місце усі
кришки.Бокові ліхтарі повороту
3-дверний хетчбек
Щоб замінити лампу, зніміть корпус
фари:
1. Зсуньте лампу вліво, а потім вийміть її за правий кінець.

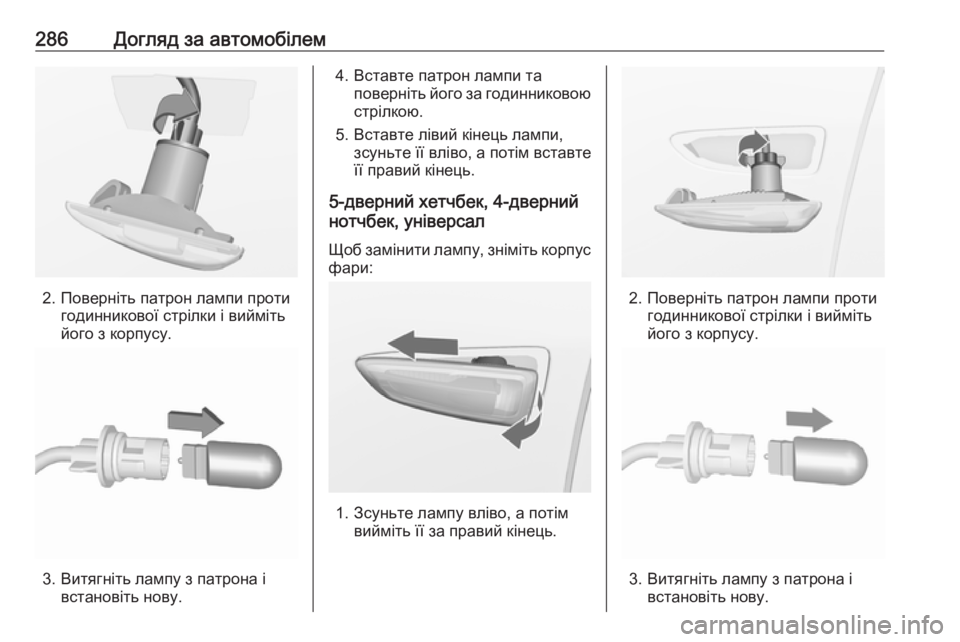

286Догляд за автомобілем
2. Поверніть патрон лампи протигодинникової стрілки і вийміть
його з корпусу.
3. Витягніть лампу з патрона і встановіть нову.
4. Вставте патрон лампи таповерніть його за годинниковоюстрілкою.
5. Вставте лівий кінець лампи, зсуньте її вліво, а потім вставте
її правий кінець.
5-дверний хетчбек, 4-дверний
нотчбек, універсал
Щоб замінити лампу, зніміть корпус
фари:
1. Зсуньте лампу вліво, а потім вийміть її за правий кінець.
2. Поверніть патрон лампи протигодинникової стрілки і вийміть
його з корпусу.
3. Витягніть лампу з патрона і встановіть нову.
