2016 OPEL ASTRA J Посібник з експлуатації (in Ukrainian)

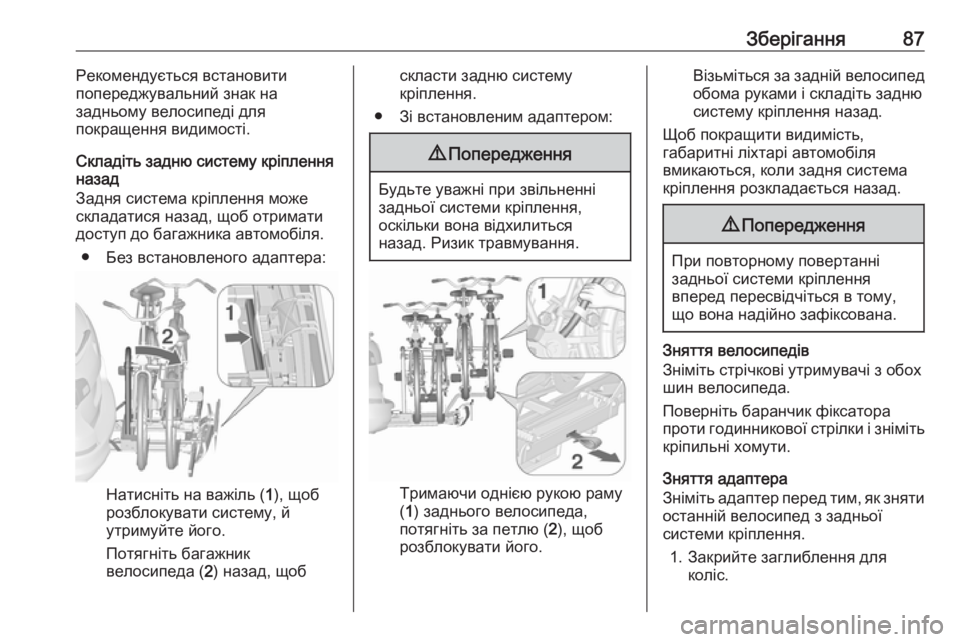

Зберігання87Рекомендується встановити
попереджувальний знак на
задньому велосипеді для
покращення видимості.
Складіть задню систему кріплення
назад
Задня система кріплення може
складатися назад, щоб отримати
доступ до багажника автомобіля.
● Без встановленого адаптера:
Натисніть на важіль ( 1), щоб
розблокувати систему, й
утримуйте його.
Потягніть багажник
велосипеда ( 2) назад, щоб
скласти задню систему
кріплення.
● Зі встановленим адаптером:9 Попередження
Будьте уважні при звільненні
задньої системи кріплення,
оскільки вона відхилиться
назад. Ризик травмування.
Тримаючи однією рукою раму ( 1 ) заднього велосипеда,
потягніть за петлю ( 2), щоб
розблокувати його.
Візьміться за задній велосипед
обома руками і складіть задню
систему кріплення назад.
Щоб покращити видимість,
габаритні ліхтарі автомобіля
вмикаються, коли задня система
кріплення розкладається назад.9 Попередження
При повторному повертанні
задньої системи кріплення
вперед пересвідчіться в тому,
що вона надійно зафіксована.
Зняття велосипедів
Зніміть стрічкові утримувачі з обох
шин велосипеда.
Поверніть баранчик фіксатора
проти годинникової стрілки і зніміть кріпильні хомути.
Зняття адаптера
Зніміть адаптер перед тим, як зняти
останній велосипед з задньої
системи кріплення.
1. Закрийте заглиблення для коліс.

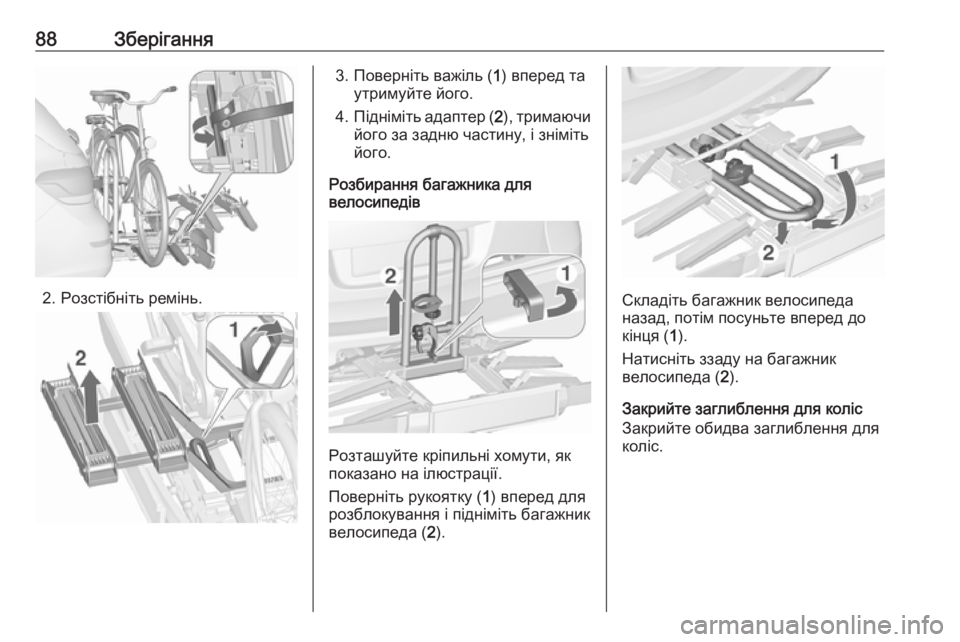

88Зберігання
2. Розстібніть ремінь.
3. Поверніть важіль (1) вперед та
утримуйте його.
4. Підніміть адаптер ( 2), тримаючи
його за задню частину, і зніміть
його.
Розбирання багажника для
велосипедів
Розташуйте кріпильні хомути, як
показано на ілюстрації.
Поверніть рукоятку ( 1) вперед для
розблокування і підніміть багажник
велосипеда ( 2).
Складіть багажник велосипеда
назад, потім посуньте вперед до кінця ( 1).
Натисніть ззаду на багажник
велосипеда ( 2).
Закрийте заглиблення для коліс
Закрийте обидва заглиблення для
коліс.

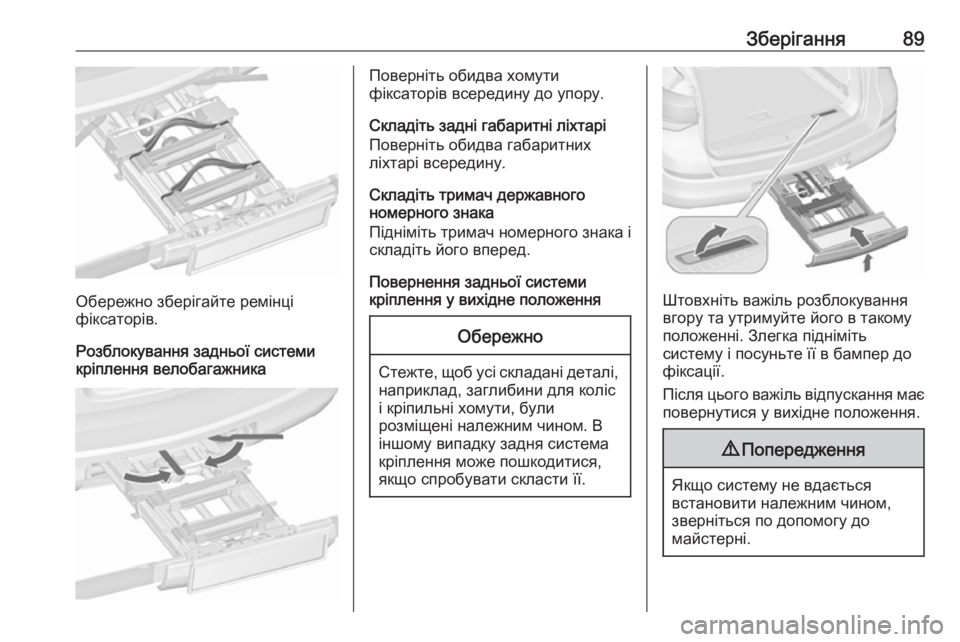

Зберігання89
Обережно зберігайте ремінці
фіксаторів.
Розблокування задньої системи
кріплення велобагажника
Поверніть обидва хомути
фіксаторів всередину до упору.
Складіть задні габаритні ліхтарі
Поверніть обидва габаритних
ліхтарі всередину.
Складіть тримач державного
номерного знака
Підніміть тримач номерного знака і
складіть його вперед.
Повернення задньої системи
кріплення у вихідне положенняОбережно
Стежте, щоб усі складані деталі,
наприклад, заглибини для коліс
і кріпильні хомути, були
розміщені належним чином. В
іншому випадку задня система
кріплення може пошкодитися,
якщо спробувати скласти її.
Штовхніть важіль розблокування
вгору та утримуйте його в такому
положенні. Злегка підніміть
систему і посуньте її в бампер до
фіксації.
Після цього важіль відпускання має повернутися у вихідне положення.
9 Попередження
Якщо систему не вдається
встановити належним чином,
зверніться по допомогу до
майстерні.

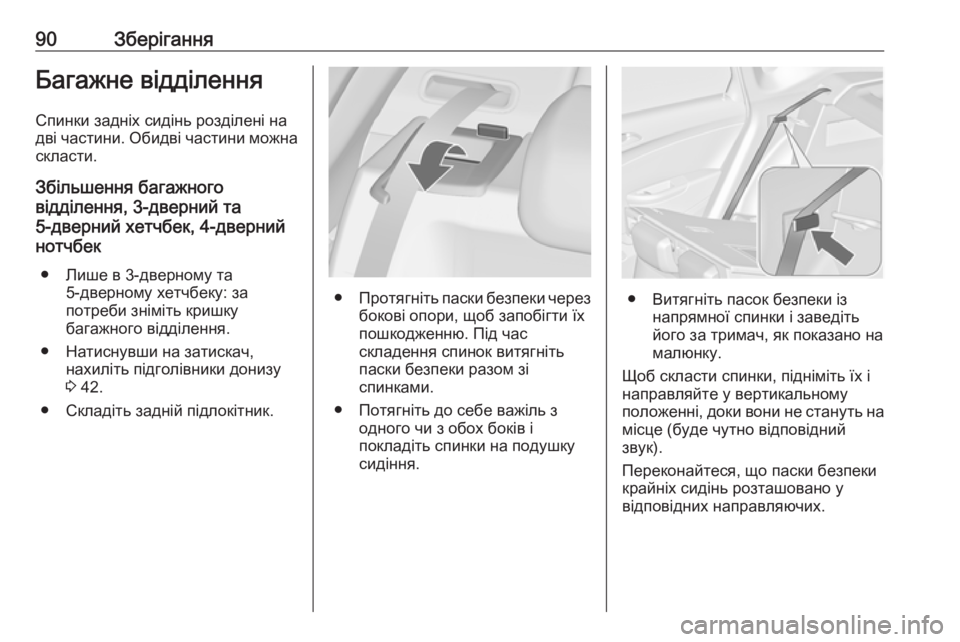

90ЗберіганняБагажне відділенняСпинки задніх сидінь розділені на
дві частини. Обидві частини можна скласти.
Збільшення багажного
відділення, 3-дверний та
5-дверний хетчбек, 4-дверний
нотчбек
● Лише в 3-дверному та 5-дверному хетчбеку: за
потреби зніміть кришку
багажного відділення.
● Натиснувши на затискач, нахиліть підголівники донизу
3 42.
● Складіть задній підлокітник.
● Протягніть паски безпеки через
бокові опори, щоб запобігти їх
пошкодженню. Під час
складення спинок витягніть
паски безпеки разом зі
спинками.
● Потягніть до себе важіль з одного чи з обох боків і
покладіть спинки на подушку
сидіння.● Витягніть пасок безпеки із напрямної спинки і заведіть
його за тримач, як показано на
малюнку.
Щоб скласти спинки, підніміть їх і
направляйте у вертикальному
положенні, доки вони не стануть на
місце (буде чутно відповідний
звук).
Переконайтеся, що паски безпеки
крайніх сидінь розташовано у
відповідних направляючих.

Зберігання91
Спинки знаходяться на місці лише
тоді, коли червоні позначки з обох
боків біля важеля відпускання
невидимі.
9 Попередження
При складанні пересвідчіться в
тому, що спинки надійно
зафіксовані, перед тим, як
зрушити з місця. Невиконання
цієї інструкції може в разі різкого
гальмування чи зіткнення
призвести до травмування
людей та пошкодження багажу
або автомобіля.
Якщо спинка сидіння складається
занадто швидко, пасок безпеки центрального сидіння може
заблокуватися. Щоб розблокувати
переднатягувач, проштовхніть
пасок безпеки усередину або
витягніть його приблизно на 20 мм
і відпустіть.
Розширення відділення для
багажу, універсал
Складання спинок задніх сидінь ● За потреби зніміть кришку багажника.
● Натиснувши на затискач,нахиліть підголівники донизу
3 42.
● Складіть задній підлокітник.
● Протягніть паски безпеки через
бокові опори, щоб запобігти їх
пошкодженню. Під час
складення спинок витягніть
паски безпеки разом зі
спинками.
● Потягніть до себе важіль з одного чи з обох боків і
покладіть спинки на подушку
сидіння.

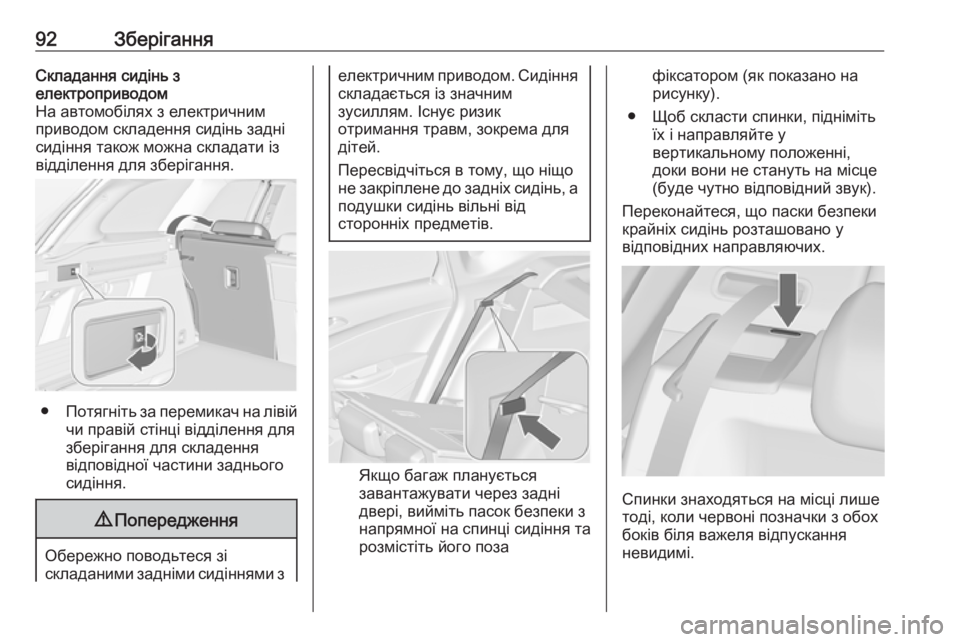

92ЗберіганняСкладання сидінь з
електроприводом
На автомобілях з електричним приводом складення сидінь задні
сидіння також можна складати із
відділення для зберігання.
● Потягніть за перемикач на лівій
чи правій стінці відділення для
зберігання для складення
відповідної частини заднього
сидіння.
9 Попередження
Обережно поводьтеся зі
складаними задніми сидіннями з
електричним приводом. Сидіння
складається із значним
зусиллям. Існує ризик
отримання травм, зокрема для
дітей.
Пересвідчіться в тому, що ніщо
не закріплене до задніх сидінь, а подушки сидінь вільні від
сторонніх предметів.
Якщо багаж планується
завантажувати через задні
двері, вийміть пасок безпеки з
напрямної на спинці сидіння та розмістіть його поза
фіксатором (як показано на
рисунку).
● Щоб скласти спинки, підніміть їх і направляйте у
вертикальному положенні,
доки вони не стануть на місце
(буде чутно відповідний звук).
Переконайтеся, що паски безпеки
крайніх сидінь розташовано у
відповідних направляючих.
Спинки знаходяться на місці лише
тоді, коли червоні позначки з обох
боків біля важеля відпускання
невидимі.

Зберігання939Попередження
Керуйте автомобілем, лише
якщо спинки сидінь надійно
зафіксовано. В іншому випадку
існує ймовірність травмування
чи пошкодження вантажу або
автомобіля під час різкого
гальмування або зіткнення.
Якщо спинка сидіння складається
занадто швидко, пасок безпеки центрального сидіння може
заблокуватися. Щоб розблокувати
переднатягувач, проштовхніть
пасок безпеки усередину або
витягніть його приблизно на 20 мм
і відпустіть.
Підніміть подушку сидіння та
складіть спинку
● Потягніть за ремінь на одній чи
обох подушках сидіння та
підніміть задню частину
подушки вперед.
● Натиснувши на затискач, нахиліть підголівники донизу
3 42.
● Потягніть розблоковуючий важіль з однієї чи з обох сторін
спинки та складіть її на
подушки сидіння, щоб
отримати рівний відсік для
багажу.
Зняття подушки сидіння
● Посуньте обидва важеля вперед та зніміть подушку
сидіння, щоб розширити
багажне відділення.

94Зберігання
● Покладіть подушку сидіння, якпоказано на малюнку та
зафіксуйте обидва важеля,
щоб закріпити її на місці.
Відкрийте наскрізний отвір в
спинці заднього сидіння
● Розкладіть задній підлокітник.● Потягніть ручку та відкрийте кришку.
Підходить для зберігання довгих,
вузьких предметів.
Переконайтеся, що кришка стала
на місце після складання.Зачинена кришка може бути
зафіксована з багажного
відділення. Поверніть
перемикач 90°:
ручка горизо‐
нтально:кришка
зафіксована із
салонуручка верти‐
кально:кришка не
зафіксована
