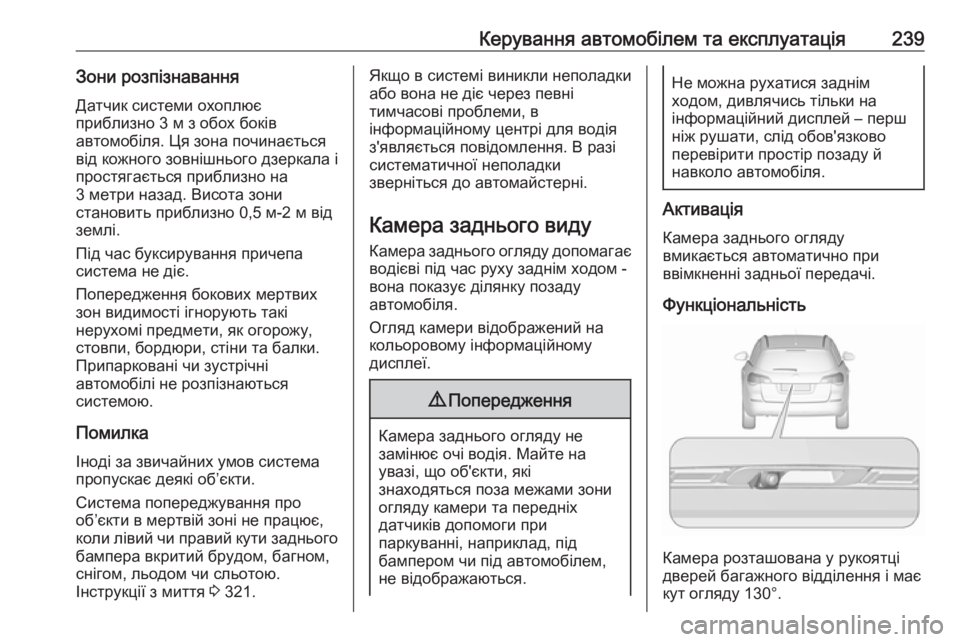

Керування автомобілем та експлуатація239Зони розпізнаванняДатчик системи охоплює
приблизно 3 м з обох боків
автомобіля. Ця зона починається
від кожного зовнішнього дзеркала і
простягається приблизно на
3 метри назад. Висота зони
становить приблизно 0,5 м-2 м від
землі.
Під час буксирування причепа
система не діє.
Попередження бокових мертвих
зон видимості ігнорують такі
нерухомі предмети, як огорожу, стовпи, бордюри, стіни та балки.
Припарковані чи зустрічні
автомобілі не розпізнаються
системою.
Помилка Іноді за звичайних умов система
пропускає деякі об’єкти.
Система попереджування про
об’єкти в мертвій зоні не працює, коли лівий чи правий кути заднього
бампера вкритий брудом, багном,
снігом, льодом чи сльотою.
Інструкції з миття 3 321.Якщо в системі виникли неполадки
або вона не діє через певні
тимчасові проблеми, в
інформаційному центрі для водія
з'являється повідомлення. В разі
систематичної неполадки
зверніться до автомайстерні.
Камера заднього виду
Камера заднього огляду допомагає водієві під час руху заднім ходом -
вона показує ділянку позаду
автомобіля.
Огляд камери відображений на
кольоровому інформаційному
дисплеї.9 Попередження
Камера заднього огляду не
замінює очі водія. Майте на
увазі, що об'єкти, які
знаходяться поза межами зони
огляду камери та передніх
датчиків допомоги при
паркуванні, наприклад, під
бампером чи під автомобілем,
не відображаються.
Не можна рухатися заднім
ходом, дивлячись тільки на
інформаційний дисплей – перш
ніж рушати, слід обов'язково
перевірити простір позаду й
навколо автомобіля.
Активація
Камера заднього огляду
вмикається автоматично при
ввімкненні задньої передачі.
Функціональність
Камера розташована у рукоятці
дверей багажного відділення і має
кут огляду 130°.

240Керування автомобілем та експлуатація
Завдяки високому розташуванню
камери, задній бампер також видно на дисплеї, що забезпечує
супроводження до необхідного положення.
Ділянка, яку показує камера, є
обмеженою. Дистанція, що
відтворюється на зображенні,
відрізняється від фактичної
відстані.
Напрямні лінії
Динамічне супроводження - це
горизонтальні лінії з інтервалом
1 м, які проектуються на
зображення, щоб полегшити
визначення дистанції до
відображуваних об'єктів.
Траєкторія руху автомобіля
показується відповідно до кута
повороту коліс.
Цю функцію можна вимкнути в
меню Settings (Налаштування) на
інформаційному дисплеї.
Персоналізація автомобіля 3 148.
Попереджувальні символи
Попереджувальні символи
позначаються у вигляді трикутників
9 на зображенні для позначення
перешкод, що розпізнаються
задніми датчиками розширеної
допомоги при паркуванні.
Параметри дисплея
Navi 650/Navi 950 : Щоб
відрегулювати яскравість,
натисніть, а потім поверніть
зовнішнє кільце
багатофункціонального
регулятора.
CD 600 : Яскравість регулюється
повертанням
багатофункціонального
регулятора після натиснення на
нього.

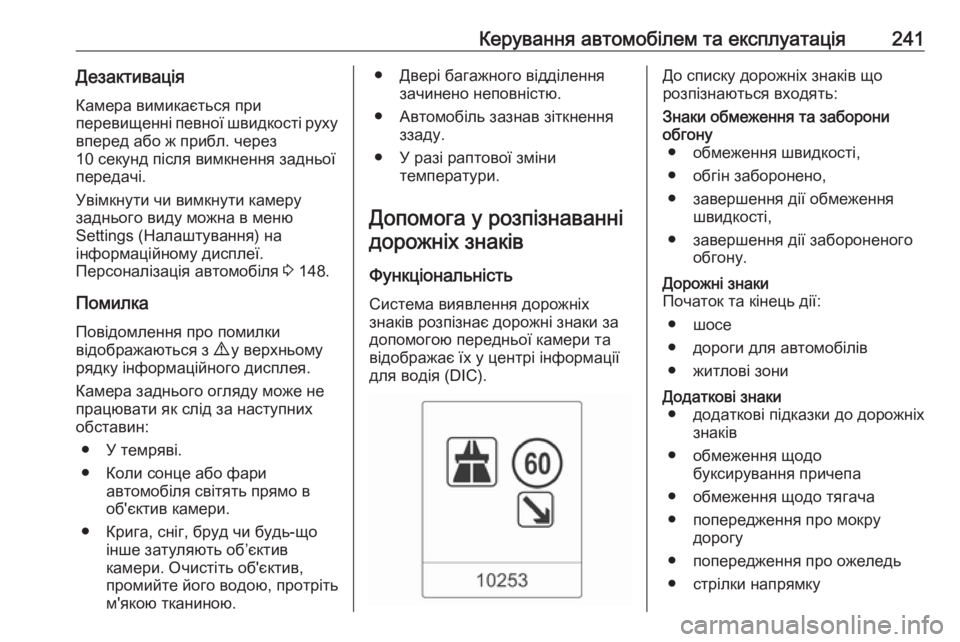

Керування автомобілем та експлуатація241ДезактиваціяКамера вимикається при
перевищенні певної швидкості руху вперед або ж прибл. через
10 секунд після вимкнення задньої
передачі.
Увімкнути чи вимкнути камеру
заднього виду можна в меню
Settings (Налаштування) на
інформаційному дисплеї.
Персоналізація автомобіля 3 148.
Помилка
Повідомлення про помилки
відображаються з 9 у верхньому
рядку інформаційного дисплея.
Камера заднього огляду може не
працювати як слід за наступних
обставин:
● У темряві.
● Коли сонце або фари автомобіля світять прямо в
об'єктив камери.
● Крига, сніг, бруд чи будь-що інше затуляють об’єктив
камери. Очистіть об'єктив,
промийте його водою, протріть
м'якою тканиною.● Двері багажного відділення зачинено неповністю.
● Автомобіль зазнав зіткнення ззаду.
● У разі раптової зміни температури.
Допомога у розпізнаванні
дорожніх знаків
Функціональність
Система виявлення дорожніх
знаків розпізнає дорожні знаки за
допомогою передньої камери та
відображає їх у центрі інформації
для водія (DIC).До списку дорожніх знаків що
розпізнаються входять:Знаки обмеження та заборони
обгону ● обмеження швидкості,
● обгін заборонено,
● завершення дії обмеження швидкості,
● завершення дії забороненого обгону.Дорожні знаки
Початок та кінець дії:
● шосе
● дороги для автомобілів
● житлові зониДодаткові знаки ● додаткові підказки до дорожніх знаків
● обмеження щодо буксирування причепа
● обмеження щодо тягача
● попередження про мокру дорогу
● попередження про ожеледь
● стрілки напрямку

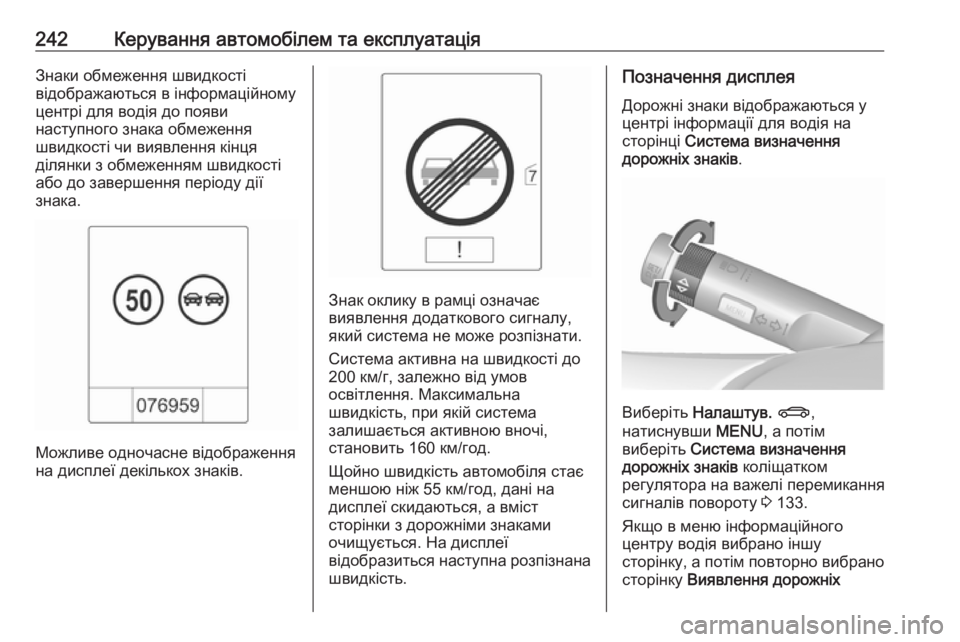

242Керування автомобілем та експлуатаціяЗнаки обмеження швидкості
відображаються в інформаційному
центрі для водія до появи
наступного знака обмеження
швидкості чи виявлення кінця
ділянки з обмеженням швидкості
або до завершення періоду дії
знака.
Можливе одночасне відображення
на дисплеї декількох знаків.
Знак оклику в рамці означає
виявлення додаткового сигналу,
який система не може розпізнати.
Система активна на швидкості до
200 км/г, залежно від умов
освітлення. Максимальна
швидкість, при якій система
залишається активною вночі,
становить 160 км/год.
Щойно швидкість автомобіля стає
меншою ніж 55 км/год, дані на
дисплеї скидаються, а вміст
сторінки з дорожніми знаками
очищується. На дисплеї
відобразиться наступна розпізнана швидкість.
Позначення дисплея
Дорожні знаки відображаються у
центрі інформації для водія на
сторінці Система визначення
дорожніх знаків .
Виберіть Налаштув. X ,
натиснувши MENU, а потім
виберіть Система визначення
дорожніх знаків коліщатком
регулятора на важелі перемикання сигналів повороту 3 133.
Якщо в меню інформаційного
центру водія вибрано іншу
сторінку, а потім повторно вибрано
сторінку Виявлення дорожніх

Керування автомобілем та експлуатація243знаків, на дисплеї відобразиться
останній розпізнаний дорожній
знак.
Функція сповіщень
Коли ввімкнено цю функцію, знаки
обмеження швидкості та заборони
обгону відображаються у центрі
інформації для водія у вигляді
спливних сповіщень.
Функція сповіщень вмикається та
вимикається в меню
"Налаштування" на сторінці
виявлення дорожніх знаків
натисненням SET/CLR на важелі
перемикання сигналів повороту.Щоб вимкнути функцію сповіщень, виберіть Вимк., коли на екрані
відобразиться сторінка
"Налаштування". Для повторного
ввімкнення виберіть On
(Увімкнути).
Після ввімкнення запалювання
функція сповіщень вимикається.
Спливні індикатори
відображаються протягом
приблизно 8 секунд у центрі
інформації водія.

244Керування автомобілем та експлуатаціяСкидання системи
Вміст пам’яті дорожніх знаків
можна очистити в меню
"Налаштування" на сторінці
виявлення дорожніх знаків,
натиснувши й потримавши
SET/CLR на важелі перемикання
сигналів повороту. Після успішного скидання пролунає звуковий
сигнал і, доки не буде визначено
наступний дорожній знак,
відображатиметься показаний
нижче символ.У деяких випадках система
визначення дорожніх знаків
скидається автоматично системою
автомобіля.
Несправність
Система визначення дорожніх
знаків може не працювати
належним чином за таких умов:
● Забруднено ділянку на лобовому склі, де
розміщується передня камера.
● Дорожні знаки повністю чи частково закриті або їх важко
розпізнати.
● За поганих погодних умов, наприклад під час сильного
дощу, снігопаду, перебування
під прямим сонячним світлом
або в тіні. У такому випадку в
інформаційному центрі водія
відобразиться No Traffic Sign
Detection due to Weather
(Неможливо визначити
дорожні знаки через погодні
умови) .● Дорожні знаки неправильно
встановлені або пошкоджені.
● Дорожні знаки не відповідають Віденській конвенції про
дорожні знаки (Wiener
Übereinkommen über
Straßenverkehrszeichen).Обережно
Система призначена допомогти
водієві у визначеному діапазоні
швидкості розпізнавати певні
дорожні знаки. Звертайте увагу
на дорожні знаки, які не
відображає система.
Система розпізнає лише умовні
дорожні знаки, які можуть
указувати на обмеження
швидкості чи завершення дії
обмеження.
Не покладайтеся виключно на
цю спеціальну функцію, оскільки ви наражаєтеся на ризик під часкерування.
Завжди керуйте автомобілем на швидкості, що відповідає
дорожнім умовам.

Керування автомобілем та експлуатація245Використання водієм будь-яких
допоміжних систем не звільняє
його від повної відповідальності
за керування автомобілем.
Система попередження
про виїзд за межі смугируху
Передня камера системи
попередження про виїзд за межі
смуги слідкує за розміткою
дорожньої смуги, якою рухається
автомобіль. Система розпізнає
зміну смуги та попереджує водія в
разі ненавмисного відхилення від
неї відтворенням візуального та
звукового сигналів.
Під час визначення ненавмисного
відхилення від смуги система
керується такими критеріями:
● Указівники поворотів не активовано.
● Не натиснуто педаль гальм.
● Не натискається педаль акселератора і не відбувається
прискорення.
● Не виконується керування кермом.
За умови виконання водієм певних дій, попередження не
відтворюється.
Активація
Система попередження про виїзд
за межі смуги активується
кнопкою ). На активований стан
системи вказує ввімкнений
індикатор у кнопці. Якщо
контрольний індикатор ) на панелі
приладів світиться зеленим
світлом, це означає, що система
готова до роботи.
Система працює, лише якщо
швидкість автомобіля є вищою
56 км/год, а також за наявності
розмітки смуги.
Як тільки система розпізнає
ненавмисне відхилення від смуги, контрольний індикатор ) починає
миготіти жовтим кольором.
Водночас активується звуковий
сигнал.

246Керування автомобілем та експлуатаціяДезактивація
Система вимикається кнопкою ),
після чого світлодіодний індикатор
у кнопці згасає.
Система не працює, якщо
швидкість руху автомобіля
становить менше 56 км/год.
Помилка
Система попередження про виїзд
за межі смуги може не працювати
належним чином за таких умов:
● Лобове скло забруднене.
● Погана погода, наприклад сильний дощ, снігопад,
перебування під прямим
сонячним світлом або в тіні.
Система не працює, якщо дорожня
розмітка не розпізнається.Пальне
Пальне для бензинових двигунів
Використання пального, якість
якого не відповідає чинним
Технічним умовам (Директива №
118 від 27.02.2008 р. з поправками
№ 1076 від 30.12.2008 р.), може
призвести до пошкодження
двигуна та скасування всіх
гарантійних зобов'язань.
Використовуйте пальне з
рекомендованим октановим
числом 3 334.Обережно
Забороняється
використовувати пальне чи
присадки до пального, які
містять металовмісні суміші,
наприклад присадки на основі
марганцю. Це може призвести
до пошкодження двигуна.
Обережно
Використання пального з надто
низьким октановим числом
може призвести до
неконтрольованої витрати
пального та пошкодження
двигуна.
Пальне для дизельних
двигунів
Використання палива, якість якого
не відповідає діючим Технічним
умовам (Указ № 118 від 27.02.2008 р. з поправками № 1076 від
30.12.2008 р.) може призвести до пошкодження двигуна та
скасування всіх гарантійних
зобов'язань.
У країнах за межами ЄС
використовуйте євро дизель, де
концентрація сірки нижче 50
проміле.
Не використовуйте морське
дизельне паливо, грубне паливо,
Aquazole та подібні водно-дизельні
