2016 MAZDA MODEL CX-3 Manuel du propriétaire (in French)

2–53
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
Composants du système de retenue supplémentaire
(Avec système de classifi cation de l'occupant du siège du passager avant)
$9@&)&$#@&EJUJPOJOEC


$9@&)&$#@&EJUJPOJOEC

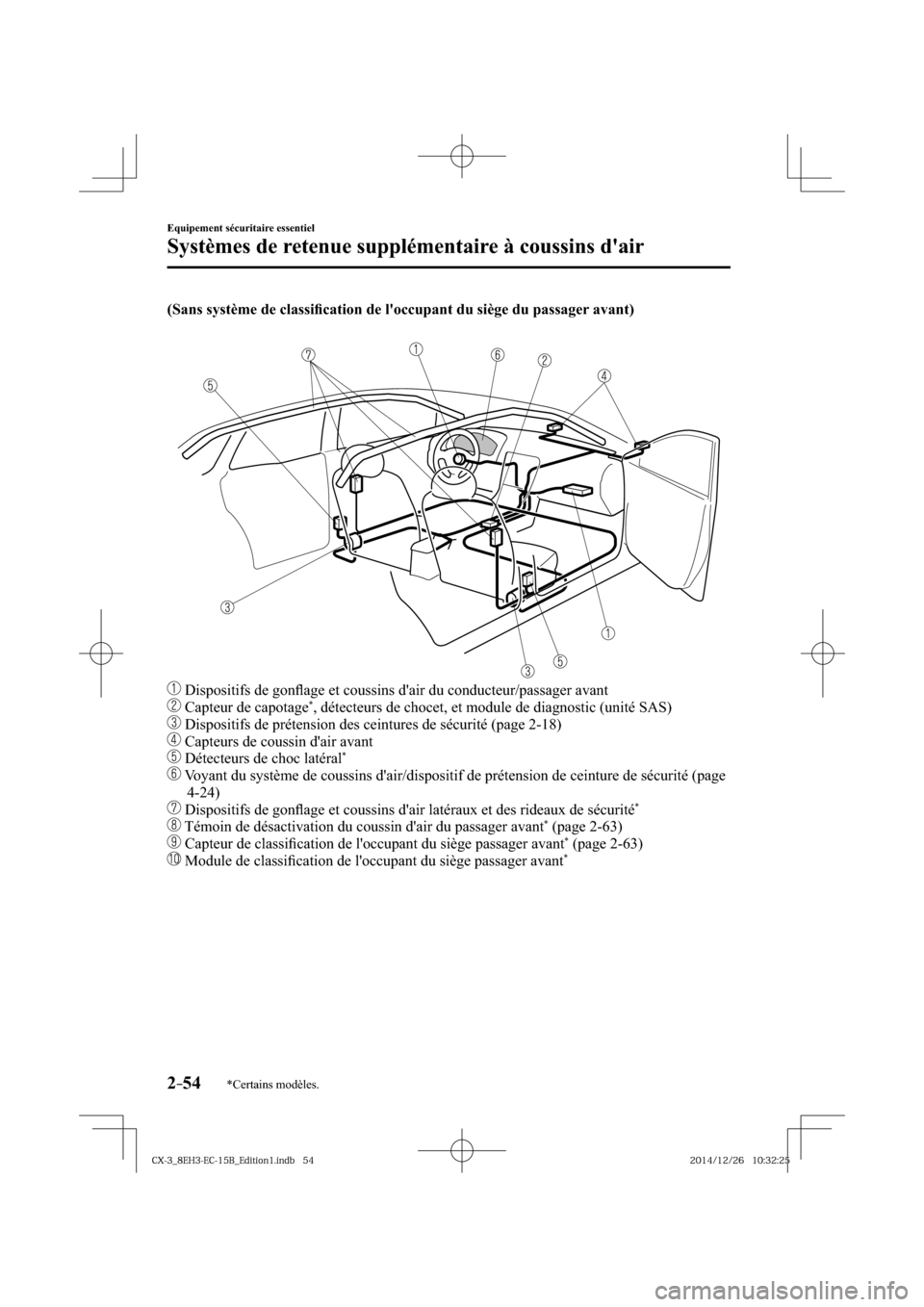

*Certains modèles.2–54
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
(Sans système de classifi cation de l'occupant du siège du passager avant)
Dispositifs de gonfl age et coussins d'air du conducteur/passager avant
Capteur de capotage * , détecteurs de chocet, et module de diagnostic (unité SAS)
Dispositifs de prétension des ceintures de sécurité (page 2-18 )
Capteurs de coussin d'air avant
Détecteurs de choc latéral *
Voyant du système de coussins d'air/dispositif de prétension de ceinture de sécurité (page
4-24 )
Dispositifs de gonfl age et coussins d'air latéraux et des rideaux de sécurité *
Témoin de désactivation du coussin d'air du passager avant * (page 2-63 )
Capteur de classifi cation de l'occupant du siège passager avant * (page 2-63 )
Module de classifi cation de l'occupant du siège passager avant *
$9@&)&$#@&EJUJPOJOEC


$9@&)&$#@&EJUJPOJOEC

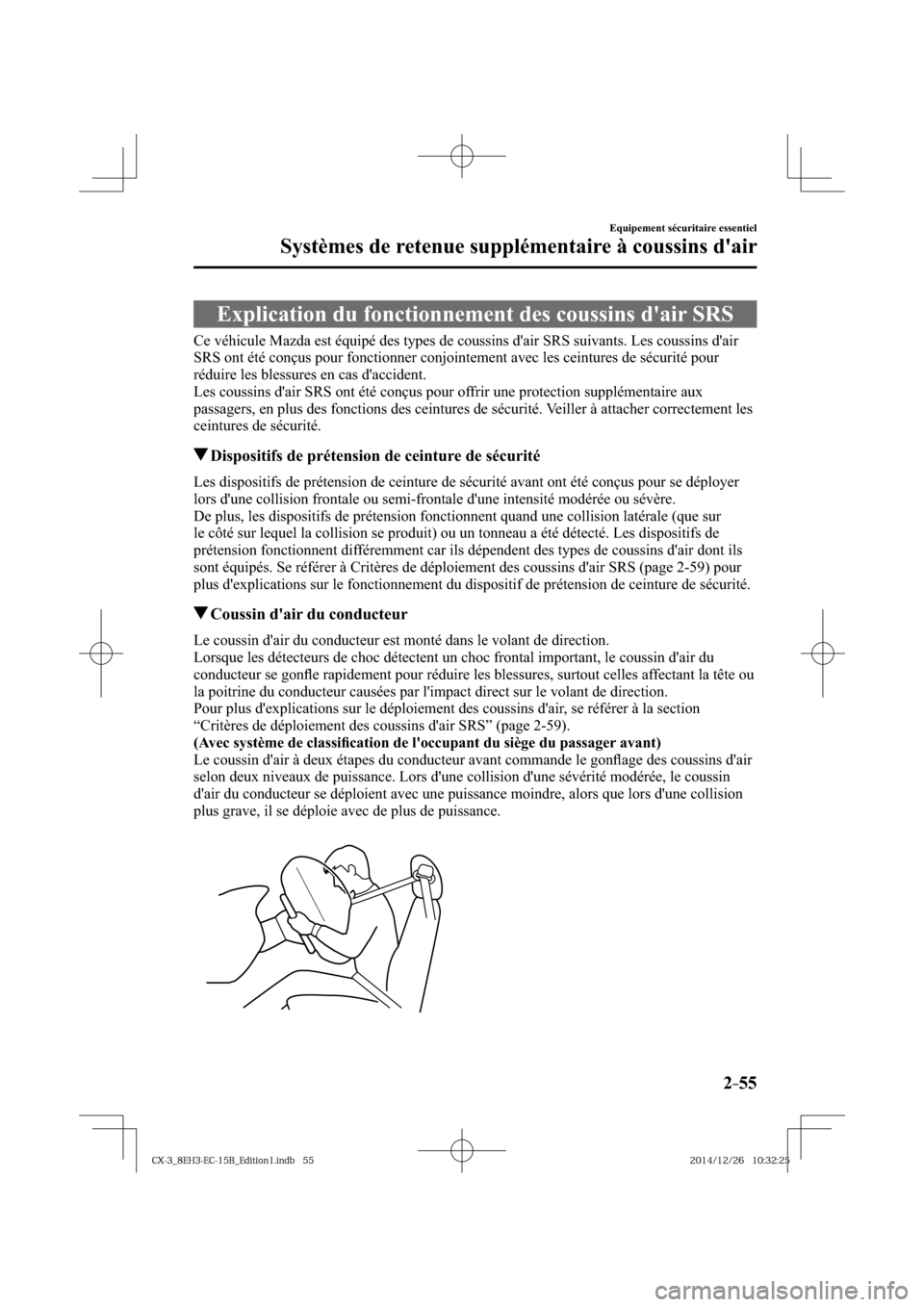

2–55
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
Explication du fonctionnement des coussins d'air SRS
Ce véhicule Mazda est équipé des types de coussins d'air SRS suivants. Les coussins d'air
SRS ont été conçus pour fonctionner conjointement avec les ceintures de sécurité pour
réduire les blessures en cas d'accident.
Les coussins d'air SRS ont été conçus pour offrir une protection supplémentaire aux
passagers, en plus des fonctions des ceintures de sécurité. Veiller à attacher correctement les
ceintures de sécurité.
Dispositifs de prétension de ceinture de sécurité
Les dispositifs de prétension de ceinture de sécurité avant ont été conçus pour se déployer
lors d'une collision frontale ou semi-frontale d'une intensité modérée ou sévère.
De plus, les dispositifs de prétension fonctionnent quand une collision latérale (que sur
le côté sur lequel la collision se produit) ou un tonneau a été détecté. Les dispositifs de
prétension fonctionnent différemment car ils dépendent des types de coussins d'air dont ils
sont équipés. Se référer à Critères de déploiement des coussins d'air SRS (page 2-59 ) pour
plus d'explications sur le fonctionnement du dispositif de prétension de ceinture de sécurité.
Coussin d'air du conducteur
Le coussin d'air du conducteur est monté dans le volant de direction.
Lorsque les détecteurs de choc détectent un choc frontal important, le coussin d'air du
conducteur se gonfl e rapidement pour réduire les blessures, surtout celles affectant la tête ou
la poitrine du conducteur causées par l'impact direct sur le volant de direction.
Pour plus d'explications sur le déploiement des coussins d'air, se référer à la section
“Critères de déploiement des coussins d'air SRS” (page 2-59 ).
(Avec système de classifi cation de l'occupant du siège du passager avant)
Le coussin d'air à deux étapes du conducteur avant commande le gonfl age des coussins d'air
selon deux niveaux de puissance. Lors d'une collision d'une sévérité modérée, le coussin
d'air du conducteur se déploient avec une puissance moindre, alors que lors d'une collision
plus grave, il se déploie avec de plus de puissance.
$9@&)&$#@&EJUJPOJOEC


$9@&)&$#@&EJUJPOJOEC

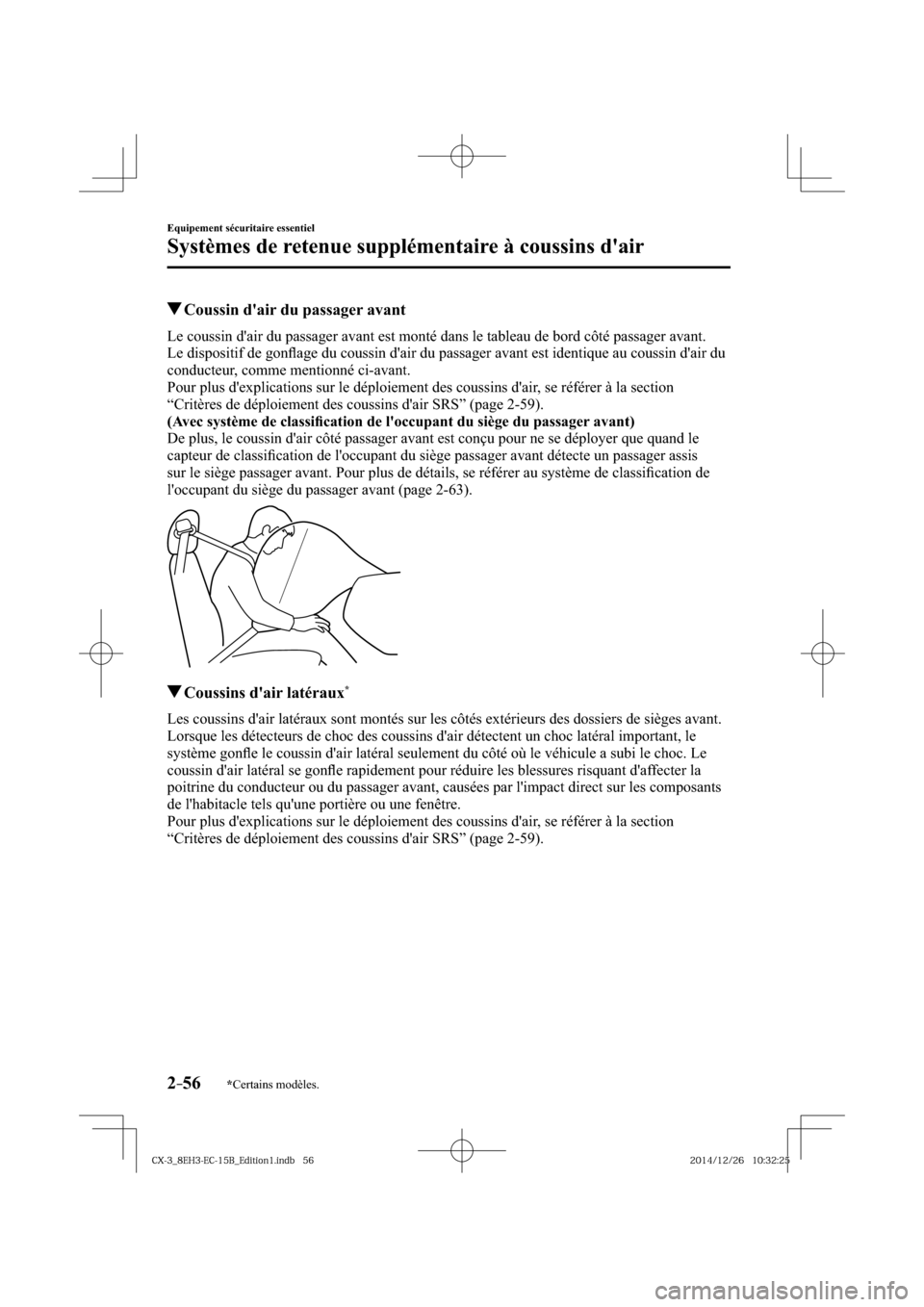

*Certains modèles.2–56
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
Coussin d'air du passager avant
Le coussin d'air du passager avant est monté dans le tableau de bord côté passager avant.
Le dispositif de gonfl age du coussin d'air du passager avant est identique au coussin d'air du
conducteur, comme mentionné ci-avant.
Pour plus d'explications sur le déploiement des coussins d'air, se référer à la section
“Critères de déploiement des coussins d'air SRS” (page 2-59 ).
(Avec système de classifi cation de l'occupant du siège du passager avant)
De plus, le coussin d'air côté passager avant est conçu pour ne se déployer que quand le
capteur de classifi cation de l'occupant du siège passager avant détecte un passager assis
sur le siège passager avant. Pour plus de détails, se référer au système de classifi cation de
l'occupant du siège du passager avant (page 2-63 ).
Coussins d'air latéraux *
Les coussins d'air latéraux sont montés sur les côtés extérieurs des dossiers de sièges avant.
Lorsque les détecteurs de choc des coussins d'air détectent un choc latéral important, le
système gonfl e le coussin d'air latéral seulement du côté où le véhicule a subi le choc. Le
coussin d'air latéral se gonfl e rapidement pour réduire les blessures risquant d'affecter la
poitrine du conducteur ou du passager avant, causées par l'impact direct sur les composants
de l'habitacle tels qu'une portière ou une fenêtre.
Pour plus d'explications sur le déploiement des coussins d'air, se référer à la section
“Critères de déploiement des coussins d'air SRS” (page 2-59 ).
$9@&)&$#@&EJUJPOJOEC


$9@&)&$#@&EJUJPOJOEC










*Certains modèles.2–57
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
(Avec système de classifi cation de l'occupant du siège du passager avant)
De plus, le coussin d'air latéral côté passager avant est conçu pour ne se déployer que quand
le capteur de classifi cation de l'occupant du siège passager avant détecte un passager assis
sur le siège passager avant. Pour plus de détails, se référer au système de classifi cation de
l'occupant du siège du passager avant (page 2-63 ).
Rideaux de sécurité gonfl ables *
Les rideaux de sécurité gonfl ables sont montés sur les montants des vitres avant et arrière, et
sur le bord du pavillon des deux côtés.
Lorsque les détecteurs de choc du coussin d'air détectent un choc latéral important, le rideau
de sécurité gonfl able se gonfl e rapidement pour réduire les blessures, surtout celles affectant
la tête du passager arrière extérieur causées par l'impact direct sur les composants de
l'habitacle tels qu'une portière ou une fenêtre.
Pour plus d'explications sur le déploiement des coussins d'air, se référer à la section
“Critères de déploiement des coussins d'air SRS” (page 2-59 ).
Lors d'un choc latéral:
Une collision de force importante sur un côté du véhicule causera le déploiement du rideau
de sécurité gonfl able sur ce côté seulement.
Le rideau de sécurité gonflable d'un seul côté se
déploie seulement sur le côté du véhicule qui
reçoit l'impact.
$9@&)&$#@&EJUJPOJOEC


$9@&)&$#@&EJUJPOJOEC










2–58
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
(Avec système de classifi cation de l'occupant du siège du passager avant)
Lors d'un capotage:
Lors d'un capotage, les deux rideaux de sécurité se gonfl ent.
Les deux rideaux de sécurité gonflables
se déploient après que le capotage ait été
détecté.
Signal sonore d'avertissement/voyant
Une anomalie dans le système ou les conditions de fonctionnement sont indiqués par un
avertissement.
Se référer à Voyants/témoins à la page 4-24 .
Se référer à Le carillon d'alarme est activé à la page 7-42 .
$9@&)&$#@&EJUJPOJOEC


$9@&)&$#@&EJUJPOJOEC










*Certains modèles.2–59
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
Critères de déploiement des coussins d'air SRS
Ce tableau indique l'équipement SRS correspondant qui se déploiera en fonction du type de
collision.
(Les illustrations représentent les cas typiques de collisions.)
Equipement
SRS Types de collision
Collision frontale/semi-frontale
sévère Collision latérale
sévère
*2 Capotage/semi-
capotage*3 Collision arrière
Dispositif
de
prétension
de ceinture
de sécurité
avant X
*1 (des deux côtés) X *1 (côté du choc
seulement) X *1 (des deux
côtés)
Aucun coussin
d'air ni dispositif
de prétension de
ceinture de sécurité
avant ne sera activé
lors d'une collision
arrière. Coussin
d'air du
conducteur X
Coussin
d'air du
passager
avant X
*1
Coussin
d'air latéral * X *1 (côté du choc
seulement)
Rideau de
sécurité
gonfl able
*
X (côté du choc
seulement) X (des deux côtés)
X: L'équipement du coussin d'air SRS a été conçu pour se déployer en cas de collision.
*1 (Avec système de classifi cation de l'occupant du siège du passager avant)
Les coussins d'air gonfl ables avant et latéral côté passager avant ainsi que le dispositif de prétension de ceinture
de sécurité sont conçus pour se déployer quand le capteur de classifi cation de l'occupant du siège passager avant
détecte un passager assis sur le siège du passager avant.
*2 (Avec coussins d'air latéraux/rideaux de sécurité gonfl ables)
Lors d'une collision latérale, les dispositifs de prétension de ceinture de sécurité et le déploiement des coussins
d'air latéraux/rideaux (que sur le côté sur lequel la collision se produit).
$9@&)&$#@&EJUJPOJOEC


$9@&)&$#@&EJUJPOJOEC










2–60
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
*3 (Avec système de classifi cation de l'occupant du siège du passager avant)
Lors d'un capotage, les dispositifs de prétension de ceinture de sécurité et les rideaux de sécurité se déploient.
REMARQUE
Lors d'une collision frontale déportée, les dispositifs de prétension de ceinture de sécurité et
les coussins d'air peuvent tous se déployer en fonction de la direction, l'angle et de la vitesse
de la collision.
