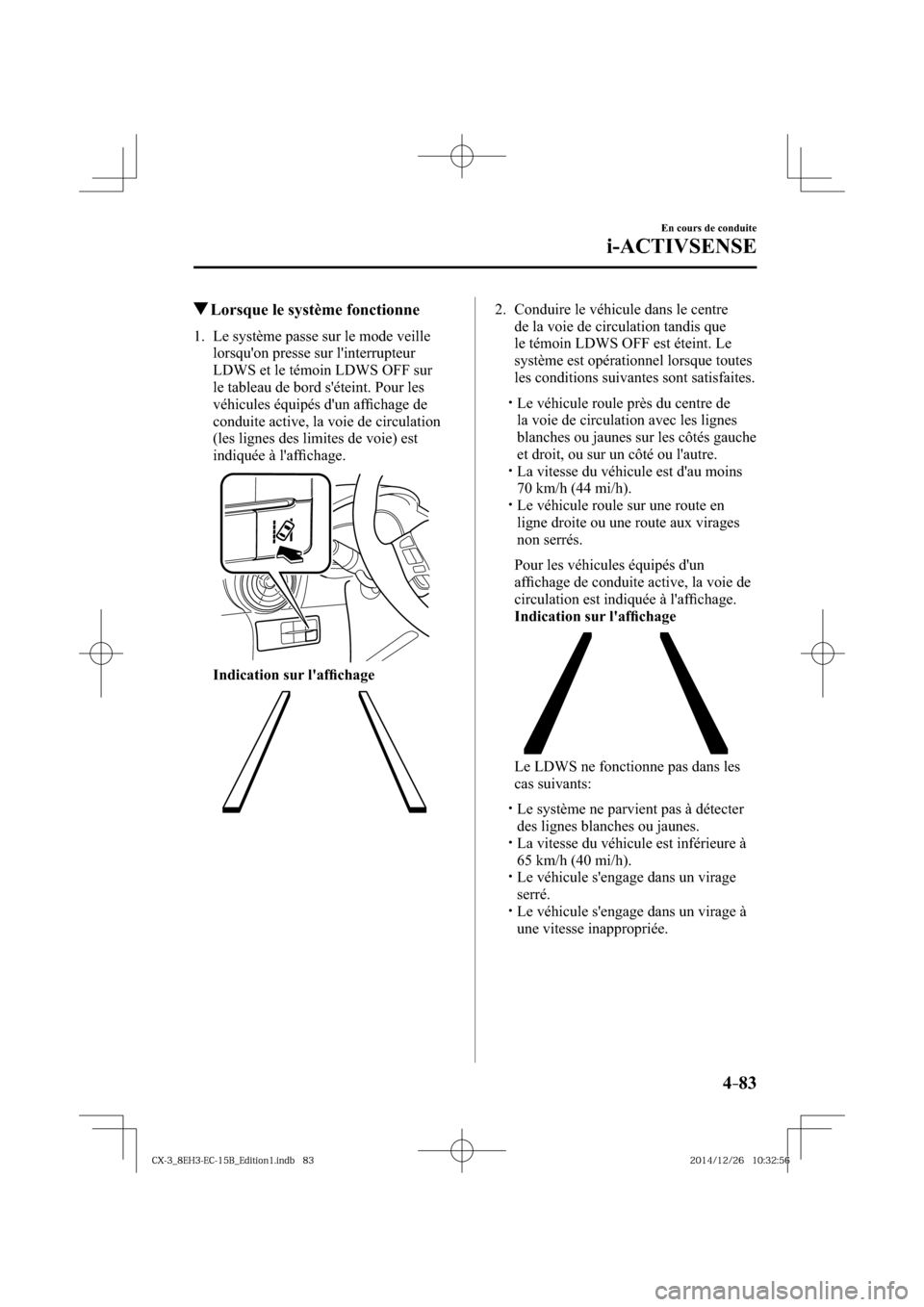

4–83
En cours de conduite
i-ACTIVSENSE
Lorsque le système fonctionne
1. Le système passe sur le mode veille
lorsqu'on presse sur l'interrupteur
LDWS et le témoin LDWS OFF sur
le tableau de bord s'éteint. Pour les
véhicules équipés d'un affi chage de
conduite active, la voie de circulation
(les lignes des limites de voie) est
indiquée à l'affi chage.
Indication sur l'affi chage
2. Conduire le véhicule dans le centre
de la voie de circulation tandis que
le témoin LDWS OFF est éteint. Le
système est opérationnel lorsque toutes
les conditions suivantes sont satisfaites.


y
 Le véhicule roule près du centre de
la voie de circulation avec les lignes
blanches ou jaunes sur les côtés gauche
et droit, ou sur un côté ou l'autre.


y
 La vitesse du véhicule est d'au moins
70 km/h (44 mi/h).


y
 Le véhicule roule sur une route en
ligne droite ou une route aux virages
non serrés.
Pour les véhicules équipés d'un
affi chage de conduite active, la voie de
circulation est indiquée à l'affi chage.
Indication sur l'affi chage
Le LDWS ne fonctionne pas dans les
cas suivants:


y
 Le système ne parvient pas à détecter
des lignes blanches ou jaunes.


y
 La vitesse du véhicule est inférieure à
65 km/h (40 mi/h).


y
 Le véhicule s'engage dans un virage
serré.


y
 Le véhicule s'engage dans un virage à
une vitesse inappropriée.
$9@&)&$#@&EJUJPOJOEC


$9@&)&$#@&EJUJPOJOEC










4–84
En cours de conduite
i-ACTIVSENSE
REMARQUE



y Le LDWS ne fonctionne pas tant que
le système n'a pas détecté une ligne
blanche ou jaune soit sur le côté gauche
ou droit.



y Lorsque le système détecte une ligne
blanche ou jaune d'un côté seulement,
il n'activera l'alerte que lorsque le
véhicule quitte la voie du côté de la
ligne blanche ou jaune détectée.



y Il est possible de changer la distance et
la sensibilité de l'alarme (probabilité
d'une alarme) que le système utilise
pour déterminer la possibilité d'un
changement de voie.
  Se référer à Fonctions de
personnalisation à la page 9-10 .
Annulation automatique
Dans les cas suivants, le LDWS s'annule
automatiquement et son voyant s'allume
sur le tableau de bord.



y La température dans la caméra est
élevée ou faible.



y Le pare-brise autour de la caméra est
embué.



y Le pare-brise autour de la caméra est
obstrué par un obstacle, entraînant une
mauvaise visibilité à l'avant.
Pour les véhicules équipés d'un affi chage
de conduite active, la voie de circulation
(les lignes des limites de voie) est
indiquée à l'affi chage. Le LDWS est activé
automatiquement lorsque les conditions
de fonctionnement sont remplies, et son
voyant LDWS s'éteint.
Alerte d'annulation auto
Lorsque vous effectuez les opérations
suivantes, le LDWS détermine que
le conducteur a l'intention de faire un
changement de voie et l'alarme LDWS
s'annule automatiquement. Le LDWS
s'activera automatiquement une fois que le
conducteur aura effectué l'opération.



y Le volant de direction est brusquement
opéré.



y La pédale de frein brusquement est
enfoncée.



y La pédale d'accélérateur brusquement
est enfoncée.



y Le clignotant est opéré (une fois que le
clignotant retrouve sa position initiale, il
est possible que le LDWS ne fonctionne
pas pendant environ 3 secondes le temps
que le véhicule prenne position sur la
voie).
REMARQUE
Au bout d'environ 60 secondes avec le
levier des clignotants en fonctionnement, il
est possible que l'alerte LDWS s'enclenche
si le véhicule est proche d'une ligne
blanche ou jaune.
Annulation du système
Appuyer sur l'interrupteur LDWS pour
l'annuler. Le témoin LDWS OFF s'allume.
Pour les véhicules avec l'affi chage
de conduite active, l'indication de la
voie de circulation dans l'affi chage de
conduite active ne sera pas affi chée après
l'annulation du LDWS.
$9@&)&$#@&EJUJPOJOEC


$9@&)&$#@&EJUJPOJOEC










4–85
En cours de conduite
i-ACTIVSENSE
Avertissement LDWS
Si le système détermine qu'il y a
la possibilité d'une sortie de voie,
l'avertisseur sonore LDWS retentit et son
voyant clignote. Actionner le volant de
direction de façon appropriée et conduire
le véhicule au centre de la voie.
Pour les véhicules équipés d'un affi chage
de conduite active, s'il y a la possibilité
d'un changement de voie, le système
indique le sens qu'il détermine dans lequel
le véhicule dévie dans l'affi chage de
conduite active.
Indication sur l'affi chage
REMARQUE




y Si l'alerte sonore LDWS est réglée pour
retentir, le son va retentir depuis le
haut-parleur du véhicule du côté par
lequel le système a déterminé que le
véhicule risque de dévier de sa voie.



y Il peut être s'avérer diffi cile d'entendre
l'avertisseur sonore LDWS à cause des
conditions environnantes telles par
exemple le bruit extérieur.



y Il est possible de modifi er le type et le
volume du son de l'alerte sonore.
  Se référer à Fonctions de
personnalisation à la page 9-10 .
$9@&)&$#@&EJUJPOJOEC


$9@&)&$#@&EJUJPOJOEC










*Certains modèles.4–86
En cours de conduite
i-ACTIVSENSE
Système de surveillance des angles morts (BSM) *
Le système de surveillance des angles morts (BSM) a été conçu pour aider le conducteur à
vérifi er la zone se trouvant à l'arrière du véhicule, des deux côtés, lors des changements de
voies, en alertant le conducteur de la présence de véhicules approchant de l'arrière dans une
voie adjacente.
Le système de surveillance des angles morts (BSM) détecte les véhicules arrivant de l'arrière
tandis que voyagez vers l'avant à une vitesse de 10 km/h (6,3 mi/h) ou plus et active les
voyants de surveillance des angles morts (BSM) qui se trouvent sur les rétroviseurs de
portière selon les conditions. Si le clignotant est utilisé pour signaler un changement de voie
dans le sens dans lequel le voyant de surveillance des angles morts (BSM) est allumé, le
système avertit le conducteur de la présence d'un véhicule dans la zone de détection par un
clignotement du voyant de surveillance des angles morts (BSM) et active un bip sonore.
La zone de détection sur ce système couvre les voies de circulation des deux côtés du
véhicule et depuis la partie arrière des portières avant à environ 50 m (164 pieds) derrière le
véhicule.
Zones de détection Votre véhicule
PRUDENCE
Toujours vérifi er la zone environnante visuellement avant d'eff ectuer tout changement
réel de voie:
Le système n'est conçu que pour vous aider à vérifi er s'il y a des véhicules qui sont derrière
vous lors d'un changement de voie. En raison de certaines limitations concernant le
fonctionnement de ce système, le voyant de surveillance des angles morts (BSM) peut
ne pas clignoter ou pourrait être en retard même si un véhicule se trouve dans une voie
de circulation adjacente. Il s'agit de votre responsabilité en tant que conducteur que de
vérifi er derrière vous.
$9@&)&$#@&EJUJPOJOEC


$9@&)&$#@&EJUJPOJOEC










4–87
En cours de conduite
i-ACTIVSENSE
REMARQUE



y Le système de surveillance des angles morts (BSM) fonctionne lorsque toutes les
conditions suivantes sont remplies:



y Le contacteur est activé.



y L'interrupteur de surveillance des angles morts (BSM) a été activé en appuyant dessus
et le témoin de surveillance des angles morts (BSM) OFF sur le tableau de bord est
éteint.



y La vitesse du véhicule est d'environ 10 km/h (6,3 mi/h) ou plus.




y Il est possible que le système de surveillance des angles morts (BSM) ne fonctionne pas
dans les circonstances suivantes:



y La vitesse du véhicule tombe en dessous de 5 km/h (3 mi/h) même si le témoin de
surveillance des angles morts (BSM) est éteint.



y Le levier sélecteur est sur marche arrière (R) et le véhicule est en train de faire marche
arrière.



y Dans les cas suivants, le témoin de surveillance des angles morts (BSM) OFF s'allume
et le fonctionnement du système s'arrête. Si le témoin de surveillance des angles morts
(BSM) OFF reste allumé, il faut faire inspecter le véhicule par un concessionnaire agréé
Mazda dès que possible.



y Un certain problème avec le système notamment les voyants de surveillance des angles
morts (BSM) est détecté.



y Un trop grand écart de position lors du montage d'un capteur radar (arrière) sur le
véhicule a été effectué.



y Il y a une grande accumulation de neige ou de glace sur le pare-chocs arrière à
proximité d'un capteur radar (arrière). Retirer la neige, la glace ou la boue qui se
trouve sur le pare-chocs arrière.



y La conduite sur des routes enneigées pendant de longues périodes.



y La température à proximité des capteurs radar (arrière) devient très chaude du fait de
rouler durant de longues montées pendant l'été.



y La tension de la batterie a diminué.




y Dans les conditions suivantes, les capteurs radar (arrière) peuvent ne pas détecter des
objets cibles ou il peut être diffi cile de les détecter.



y Un véhicule se trouve dans la zone de détection à l'arrière sur une voie adjacente,
mais il ne se rapproche pas. Le système de surveillance des angles morts (BSM)
détermine la condition sur la base des données de détection du radar.



y Un véhicule se déplace à côté de votre véhicule à peu près à la même vitesse pendant
une période de temps prolongée.



y Les véhicules se rapprochant dans le sens inverse.



y Un véhicule dans une voie de circulation adjacente tente de dépasser votre véhicule.



y Un véhicule se trouve sur une voie adjacente sur une route avec des voies de
circulation très larges. La zone de détection des capteurs radar (arrière) est fi xée à la
largeur de la route des autoroutes.
$9@&)&$#@&EJUJPOJOEC


$9@&)&$#@&EJUJPOJOEC










4–88
En cours de conduite
i-ACTIVSENSE



y Dans les cas suivants, l'activation des voyants de système de surveillance des angles
morts (BSM) et l'avertisseur sonore peuvent ne pas se produire ou ils peuvent être
retardés.



y Un véhicule fait un changement de voie d'une route de circulation à deux voies à une
voie adjacente.



y Conduire sur des montées à forte inclinaison.



y Traverser le sommet d'une colline ou d'un col de montagne.



y Le rayon de braquage est court (faisant un virage serré, tournant aux intersections).



y Lorsqu'il existe une différence de hauteur entre votre voie de circulation et la voie
adjacente.



y Directement après avoir appuyé sur l'interrupteur de système de surveillance des
angles morts (BSM) et le système devient opérationnel.



y Si la largeur de la route est très étroite, des véhicules sur les deux voies peuvent être
détectés. La zone de détection des capteurs radar (arrière) est déterminée selon la
largeur de la route des autoroutes.



y Les voyants de surveillance des angles morts (BSM) peuvent s'allumer en réaction à des
objets fi xes sur la route ou sur le bord de la route tels que les garde-corps, les tunnels, les
murs latéraux, et les véhicules stationnés.
Objets tels que des glissières de sécurité et des
murs en béton situés sur les côtés du véhicule.Endroits où la largeur entre les glissières de
sécurité ou les murs est réduite de chaque
côté du véhicule.
Murs à l'entrée et à la sortie des tunnels, voies d'arrêt.


y Un voyant de surveillance des angles morts (BSM) peut clignoter ou l'avertisseur sonore
peuvent être activés à plusieurs reprises en faisant un virage à une intersection urbaine.



y Désactiver le système de surveillance des angles morts (BSM) tandis que vous tirez une
remorque ou un accessoire comme un porte-vélos installé à l'arrière du véhicule. Sinon,
les ondes radio du radar seront bloquées ce qui entraînera un mauvais fonctionnement du
système.
$9@&)&$#@&EJUJPOJOEC


$9@&)&$#@&EJUJPOJOEC










4–89
En cours de conduite
i-ACTIVSENSE



y Dans les cas suivants, il peut s'avérer diffi cile de voir l'éclairage/le clignotement des
voyants de surveillance des angles morts (BSM) installés sur les rétroviseurs extérieurs.



y La neige ou la glace adhère aux rétroviseurs extérieurs.



y La vitre de la portière avant est embuée ou couverte de neige, de gel ou de saleté.




y Le système passe en fonction d'Alerte de circulation transversale à l'arrière lorsque le
levier sélecteur est mis sur la position marche arrière (R).
  Se reporter à Alerte de circulation transversale à l'arrière (RCTA) à la page 4-96 .
Voyants de surveillance des angles morts (BSM)/Avertisseur sonore de
surveillance des angles morts (BSM)
Les systèmes de surveillance des angles morts (BSM) ou d'Alerte de circulation transversale
à l'arrière (RCTA) notifi ent le conducteur de la présence de véhicules dans les voies
adjacentes à l'arrière de votre véhicule en utilisant le voyant de surveillance des angles morts
(BSM) et l'avertisseur sonore quand ils sont opérationnels.
Voyants de surveillance des angles morts (BSM)
Les voyants de surveillance des angles morts (BSM) sont montés sur les rétroviseurs
extérieurs gauche et droit. Les voyants s'allument lorsqu'un véhicule approchant de l'arrière
sur une voie adjacente a été détecté.
Lorsque le contacteur est mis sur ON, le voyant d'anomalie s'allume momentanément puis
s'éteint après quelques secondes.
$9@&)&$#@&EJUJPOJOEC


$9@&)&$#@&EJUJPOJOEC










4–90
En cours de conduite
i-ACTIVSENSE
Conduite en marche avant (fonctionnement du système de surveillance des angles
morts (BSM))
Le système de surveillance des angles morts (BSM) détecte les véhicules arrivant par
l'arrière et allume les voyants de surveillance des angles morts (BSM) qui sont montés sur
les rétroviseurs extérieurs selon les conditions. En outre, tandis qu'un voyant de surveillance
des angles morts (BSM) est allumé, si le levier d'indicateur de direction est actionné pour
signaler un virage dans la direction dans laquelle le voyant de surveillance des angles morts
(BSM) est allumé, le voyant de surveillance des angles morts (BSM) clignote.
Conduite en marche arrière (fonctionnement du système d'alerte de circulation
transversale à l'arrière (RCTA))
Le système d'alerte de circulation transversale à l'arrière (RCTA) détecte les véhicules qui
s'approchent à gauche et à droite de votre véhicule et clignote les voyants de surveillance
des angles morts (BSM).
Fonction pour annuler le gradateur d'éclairage
Lorsque l'interrupteur des phares est dans la position
ou , la luminosité des voyants
de surveillance des angles morts (BSM) est réduite.
Si les voyants de surveillance des angles morts (BSM) sont diffi ciles à voir en raison de
l'éblouissement de la luminosité environnante lorsque vous voyagez sur des routes enneigées
ou dans des conditions brumeuses, appuyez sur la touche d'annulation du gradateur pour
l'annuler et augmenter la luminosité des voyants de surveillance des angles morts (BSM)
quand ils sont allumés.
Se référer à Eclairage du tableau de bord à la page 4-18 .
Avertisseur sonore de surveillance des angles morts (BSM)
L'avertisseur sonore de surveillance des angles morts (BSM) s'active simultanément avec le
clignotement du voyant de surveillance des angles morts (BSM).
$9@&)&$#@&EJUJPOJOEC


$9@&)&$#@&EJUJPOJOEC
