*Certains modèles.4–123
En cours de conduite
i-ACTIVSENSE

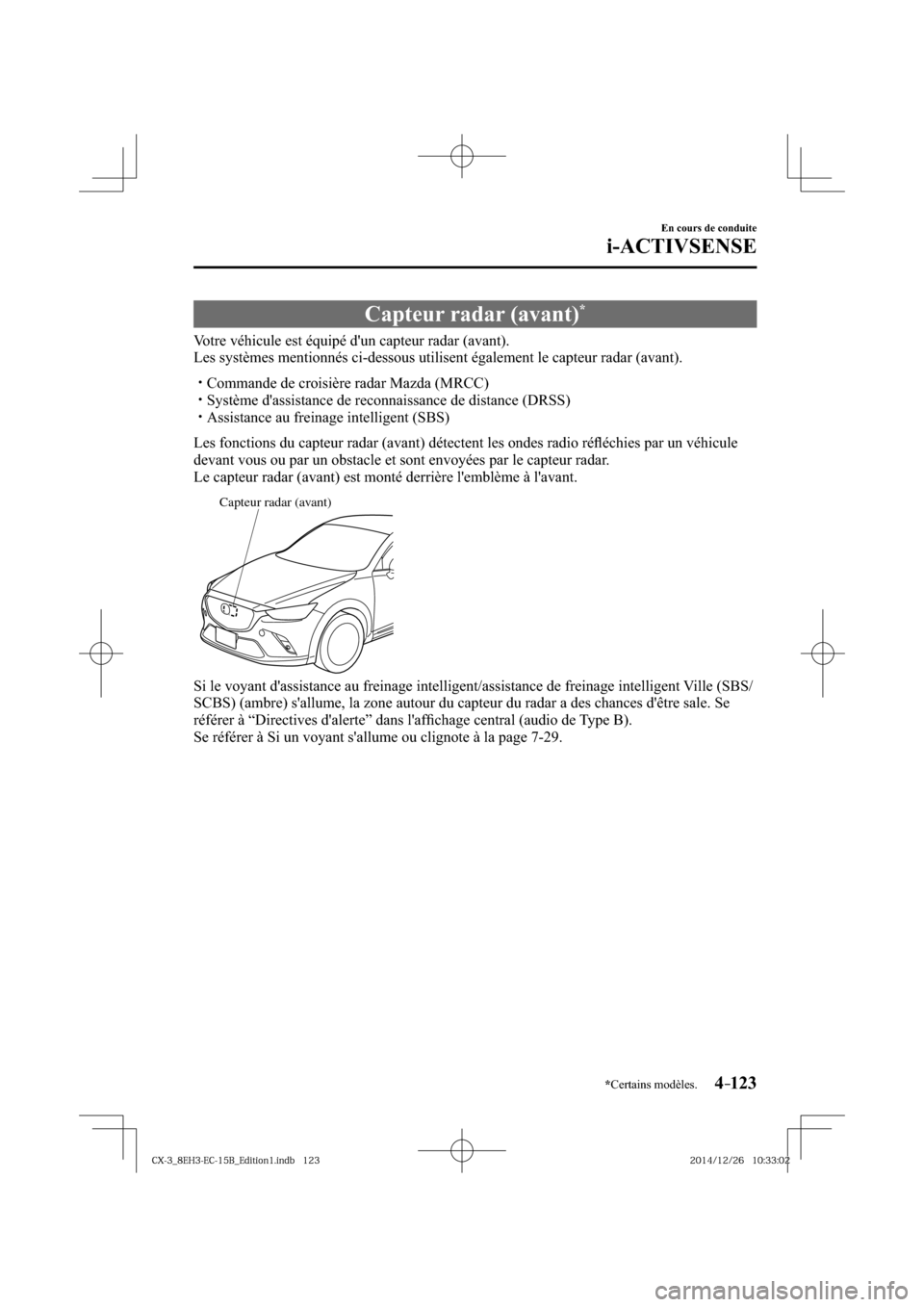

Capteur radar (avant) *
Votre véhicule est équipé d'un capteur radar (avant).
Les systèmes mentionnés ci-dessous utilisent également le capteur radar (avant).



y Commande de croisière radar Mazda (MRCC)



y Système d'assistance de reconnaissance de distance (DRSS)



y Assistance au freinage intelligent (SBS)
Les fonctions du capteur radar (avant) détectent les ondes radio réfl échies par un véhicule
devant vous ou par un obstacle et sont envoyées par le capteur radar.
Le capteur radar (avant) est monté derrière l'emblème à l'avant.
Capteur radar (avant)
Si le voyant d'assistance au freinage intelligent/assistance de freinage intelligent Ville (SBS/
SCBS) (ambre) s'allume, la zone autour du capteur du radar a des chances d'être sale. Se
référer à “Directives d'alerte” dans l'affi chage central (audio de Type B).
Se référer à Si un voyant s'allume ou clignote à la page 7-29 .
$9@&)&$#@&EJUJPOJOEC


$9@&)&$#@&EJUJPOJOEC










4–124
En cours de conduite
i-ACTIVSENSE
ATTENTION
Tenir compte des mises en garde suivantes pour assurer le fonctionnement correct de
chaque système.



¾ Ne pas mettre d'autocollants (même transparents) sur la calandre, sur l'emblème
frontal et autour du capteur radar (avant), et ne pas remplacer la calandre et
l'emblème frontal avec un produit qui ne soit pas authentique et conçu pour utiliser le
capteur radar (avant).



¾ Le capteur radar (avant) intègre une fonction qui détecte l'encrassement de la surface
frontale du capteur radar et qui informe le conducteur; toutefois, en fonction des
conditions, il peut mettre du temps à détecter ou ne pas détecter du tout les sacs de
courses en plastique, le verglas ou la neige. Si cela survient, le système peut ne pas
fonctionner correctement, et donc le capteur radar (avant) doit toujours être propre.



¾ Ne pas installer de protège-calandre.



¾ Si la partie frontale du véhicule a été endommagée lors d'un accident de circulation,
la position du capteur radar (avant) peut s'être modifi ée. Arrêter le système
immédiatement et toujours faire inspecter le véhicule par un concessionnaire agréé
Mazda.



¾ Ne pas utiliser le pare-chocs frontal pour pousser d'autres véhicules ou des obstacles
comme pour sortir d'un espace de stationnement. Autrement le capteur radar (avant)
pourrait être heurté et dévié de sa position.



¾ Ne pas enlever, démonter ou modifi er le capteur radar (avant).



¾ Pour les réparations, les remplacements ou les travaux de peinture autour du capteur
radar (avant), consulter un concessionnaire agréé Mazda.



¾ Ne pas modifi er la suspension. En cas de modifi cation des suspensions, la position du
véhicule pourrait changer et le capteur radar (avant) peut ne pas être en mesure de
détecter correctement un véhicule ou un obstacle devant vous.
$9@&)&$#@&EJUJPOJOEC


$9@&)&$#@&EJUJPOJOEC










4–125
En cours de conduite
i-ACTIVSENSE
REMARQUE



y Dans les conditions suivantes, il est
possible que le capteur radar (avant)
ne puisse pas détecter correctement des
véhicules ou des obstacles devant vous,
et chaque système peut ne pas être en
mesure de fonctionner normalement.



y La surface arrière du véhicule devant
vous ne réfl échit pas les ondes radio
effi cacement, comme dans le cas
d'une remorque à vide ou d'une
voiture munie d'une plateforme de
chargement recouverte par un toit
souple, de véhicules avec un hayon
en plastique dur et de véhicules à
forme arrondie.



y Des véhicules devant vous ayant peu
de hauteur et donc moins de surface
pour réfl échir les ondes radio.



y La visibilité est réduite parce que
les pneus d'un véhicule devant vous
projettent de l'eau, de la neige ou du
sable sur votre pare-brise.



y Le compartiment à bagages est
chargé d'objets lourds ou les sièges
des passagers arrière sont occupés.



y Il y a du verglas, de la neige ou de la
saleté sur la surface frontale ou sur
l'emblème frontal.



y En cas d'intempéries comme par
exemple la pluie, la neige ou les
tempêtes de sable.



y En conduisant à proximité
d'installations ou d'objets émettant
de fortes ondes radio.



y Dans les conditions suivantes, il est
possible que le capteur radar (avant) ne
puisse pas détecter des véhicules ou des
obstacles devant vous.



y Le début et la fi n d'un virage.



y Des routes en lacets.



y Des routes à chaussée réduite à
cause d'un chantier routier ou de
fermetures de voies.



y Le véhicule devant vous entre dans
l'angle mort du capteur radar.



y Le véhicule devant vous roule à
une vitesse anormale en raison
d'un accident ou parce qu'il est
endommagé.



y Des routes constamment vallonnées



y Conduite sur des routes en
mauvais état ou sur des routes non
goudronnées.



y La distance entre votre véhicule et le
véhicule devant vous est extrêmement
courte.



y Un véhicule arrive brusquement très
près comme pour vous rabattre sur la
voie.



y Pour éviter un fonctionnement incorrect
du système, utiliser des pneus de même
taille, fabricant, marque et bande de
roulement sur les quatre roues. De plus,
ne pas utiliser de pneus de conception
de bande ou de pression très différentes
sur le même véhicule (y compris la roue
de secours à usage temporaire).
$9@&)&$#@&EJUJPOJOEC


$9@&)&$#@&EJUJPOJOEC










4–126
En cours de conduite
i-ACTIVSENSE



y Si la batterie est faible, il est possible
que le système ne fonctionne pas
correctement.



y En conduisant sur des routes avec
peu de circulation et peu de véhicules
devant vous ou d'obstacles à détecter
par le capteur radar, le voyant de
l'assistance au freinage intelligent/
assistance de freinage intelligent
Ville (SBS/SCBS) (ambre) s'allume
temporairement, toutefois cela n'indique
pas l'existence d'un problème.
$9@&)&$#@&EJUJPOJOEC


$9@&)&$#@&EJUJPOJOEC










*Certains modèles.4–127
En cours de conduite
i-ACTIVSENSE
Capteur laser (avant) *
Votre véhicule est équipé d'un capteur laser (avant). Le capteur laser (avant) est situé près du
rétroviseur et est utilisé par les systèmes suivants.



y Assistance au freinage intelligent (SBS)



y Assistance de freinage intelligent Ville (SCBS)
Capteur laser (avant)
ATTENTION
Tenir compte des mises en garde suivantes pour assurer le fonctionnement correct du
système.



¾ Garder le pare-brise propre à tout instant.



¾ Ne pas apposer d'autocollants sur la surface du pare-brise (même des autocollants
transparents).



¾ Si des fi ssures ou des dommages dus à des projections de gravier ou de débris sont
visibles près du capteur laser (avant), arrêter immédiatement d'utiliser le système et
faire inspecter votre véhicule par un concessionnaire agréé Mazda.
  Voir à la page suivante sur comment apprendre à désactiver le système. Se référer à
Fonctions de personnalisation à la page 9-10 .



¾ Ne pas appliquer d'agent de revêtement sur le pare-brise.



¾ Pour remplacer les essuie-glaces du pare-brise ou le pare-brise, s'adresser à un
concessionnaire agréé Mazda.



¾ Ne jamais retirer le capteur.



¾ Un capteur retiré ne répond pas aux conditions d'un laser de classe 1 M en vertu de la
spécifi cation IEC 60825-1 et la sécurité des yeux ne peut donc pas être assurée.



¾ Ne pas regarder directement à l'intérieur du capteur avec des instruments optiques
capables d'agrandir, comme des loupes, un microscope ou des lentilles d'objectif à
une distance de 100 mm (3,94 po.) du capteur.
$9@&)&$#@&EJUJPOJOEC


$9@&)&$#@&EJUJPOJOEC










4–128
En cours de conduite
i-ACTIVSENSE
Données de radiation du capteur laser
Puissance moyenne maximale: 45 mW
Durée d'impulsion: 33 ns
Longueur d'onde: 905 nm
Angle de divergence (horizontal x vertical): 28 degrés × 12 degrés
REMARQUE



y Dans les cas suivants, le capteur laser (avant) peut ne pas détecter les véhicules qui le
précèdent correctement, et chaque système ne pourra pas fonctionner normalement.



y Le pare-brise est sale.



y Des bagages ou une cargaison allongés sont chargés sur les longerons du toit et
recouvrent le capteur laser (avant).



y Gaz d'échappement du véhicule devant vous, sable, neige et vapeur d'eau émanant de
bouches d'égout et de grilles, et eau projetée en l'air.



y S'il y a des fi ssures reconnaissables ou des dommages causés par des projections de
gravillons ou de débris sur le pare-brise, remplacer toujours le pare-brise. S'adresser à
un concessionnaire agréé Mazda pour le remplacement.
$9@&)&$#@&EJUJPOJOEC


$9@&)&$#@&EJUJPOJOEC










*Certains modèles.4–129
En cours de conduite
i-ACTIVSENSE
Capteurs radar (arrière) *
Votre véhicule est équipé de capteurs radar (arrière). Les systèmes mentionnés ci-dessous
utilisent également les capteurs radar (arrière).



y Système de surveillance des angles morts (BSM)



y Alerte de circulation transversale à l'arrière (RCTA)
La fonction des capteurs radar (arrière) détecte les ondes radio réfl échies par un véhicule
approchant derrière vous ou par un obstacle sont envoyées par le capteur radar.
Capteurs radar (arrière)
Les capteurs radar (arrière) sont montés à l'intérieur du pare-chocs arrière, un sur chacun des
deux côtés gauche et droit.
Toujours garder la surface du pare-chocs arrière à proximité des capteurs radar (arrière)
propre de sorte que les capteurs radar (arrière) fonctionnent normalement. Egalement, ne pas
appliquer d'articles tels que des autocollants.
Se référer à Entretien extérieur à la page 6-59 .
ATTENTION
Si le pare-chocs arrière reçoit un choc violent, le système peut ne plus fonctionner
normalement. Arrêter le système immédiatement et eff ectuer un contrôle du véhicule
chez un concessionnaire agréé Mazda.
$9@&)&$#@&EJUJPOJOEC


$9@&)&$#@&EJUJPOJOEC










4–130
En cours de conduite
i-ACTIVSENSE
REMARQUE



y Les capacités de détection des capteurs radar (arrière) sont limitées. Dans les cas
suivants, la capacité de détection peut diminuer et le système peut ne pas fonctionner
normalement.



y Le pare-chocs arrière à proximité des capteurs radar (arrière) est déformé.



y Il y a des adhérences de neige, de glace ou de boue sur les capteurs radar (arrière) qui
sont sur le pare-chocs arrière.



y Dans des conditions météorologiques néfastes comme la pluie, le brouillard ou la
neige.



y Dans les conditions suivantes, les capteurs radar (arrière) peuvent ne pas détecter des
objets cibles ou il peut être diffi cile de les détecter.



y Des objets stationnaires sur une route ou un côté de la route, comme des petits
véhicules à deux roues, des vélos, des piétons, des animaux et des caddies.



y Des formes de véhicules qui ne réfl échissent pas bien les ondes radar telles que des
remorques vides avec une hauteur basse de véhicule et les voitures de sport.



y Les véhicules sont livrés avec le sens des capteurs radar (arrière) ajusté pour chaque
véhicule à une condition de véhicule chargée de sorte qu'ils détectent correctement les
véhicules qui s'approchent. Si le sens des capteurs radar (arrière) a dévié pour une raison
quelconque, faire inspecter le véhicule par un concessionnaire agréé Mazda.



y Pour les réparations ou le remplacement des capteurs radar (arrière), ou des réparations
au pare-chocs, du travail de peinture et le remplacement à proximité des capteurs radar,
consulter un concessionnaire agréé Mazda.



y Désactiver le système tandis que vous tirez une remorque ou un accessoire comme
un porte-vélos installé à l'arrière du véhicule. Sinon, les ondes radio du radar seront
bloquées ce qui entraînera un mauvais fonctionnement du système.



y Les capteurs radar sont régis par les lois sur les ondes radio pertinentes du pays dans
lequel le véhicule est utilisé. Si le véhicule est conduit à l'étranger, l'autorisation du pays
dans lequel le véhicule circule peut s'avérer obligatoire.
