2016 MAZDA MODEL CX-3 Manuel du propriétaire (in French)

4–139
En cours de conduite
Système de surveillance de pression des pneus
Initialisation du système de
surveillance de la pression des
pneus
Dans les cas suivants, l'initialisation du
système doit être effectuée afi n que le
système fonctionne normalement.



y La pression des pneus est réglée.



y La rotation des pneus est effectuée.



y Un pneu ou une roue est remplacée.



y La batterie est remplacée ou
complètement épuisée.



y Le voyant du système de surveillance de
pression des pneus est allumé.
Méthode d'initialisation
1. Garer la voiture dans un endroit sûr
et appliquer fermement le frein de
stationnement.
2. Laisser refroidir les quatre (4) pneus
et régler leur pression à la pression
spécifi ée indiquée sur l'étiquette
de pression des pneus située sur le
montant de la portière du conducteur
(portière ouverte).
Se référer à Pneus à la page 9-8 .
3. Mettre le contacteur sur ON. 4. Pendant que le véhicule est stationné,
appuyer longuement sur l'interrupteur
de réglage du système de surveillance
de pression des pneus et vérifi er que
le voyant du système de surveillance
de pression des pneus sur le tableau
de bord clignote deux fois et qu'un bip
sonore retentit une fois.
ATTENTION
Si l'initialisation du système est
eff ectuée sans ajuster la pression des
pneus, le système ne peut pas détecter
la pression normale de pneus et il est
possible qu'il n'allume pas le voyant du
système de surveillance de pression des
pneus même si la pression d'un pneu
est faible ou il peut allumer le voyant
même si les pressions sont normales.
Régler la pression des quatre pneus et
initialiser le système lorsque le voyant
s'allume. Si le voyant s'allume pour
une raison autre qu'un pneu à plat, la
pression des quatre pneus peut avoir
diminué naturellement.
L'initialisation du système ne se fera
pas si l'on appuie sur l'interrupteur
alors que le véhicule est en train d'être
conduit.
$9@&)&$#@&EJUJPOJOEC


$9@&)&$#@&EJUJPOJOEC










*Certains modèles.4–14 0
En cours de conduite
Ecran de rétrovision
Ecran de rétrovision *
L'écran de rétroversion fournit des images visuelles de l'arrière du véhicule lorsque vous
faites marche arrière.
PRUDENCE
Conduire toujours prudemment en surveillant l'arrière et les alentours de la voiture
directement avec les yeux:
Il est dangereux de faire une marche arrière en ne regardant que l'écran, car cela
peut provoquer un accident ou une collision avec un objet. L'écran de rétrovision est
uniquement un appareil d'aide visuel à la marche arrière du véhicule. Les images à l'écran
peuvent être diff érentes des conditions réelles.
ATTENTION




¾ Ne pas utiliser l'écran de rétrovision dans les conditions suivantes: Le fait d'utiliser l'écran
de rétrovision dans les conditions suivantes est dangereux, et peut causer des blessures
corporelles ou des dommages au véhicule, ou les deux à la fois.



¾ Routes verglacées ou enneigées.



¾ Des chaînes de roues ou une roue de secours temporaire sont installées.



¾ Le couvercle du coff re/hayon n'est pas complètement fermé.



¾ Le véhicule est sur une route en pente.




¾ Lorsque l'affi chage est froid, des images peuvent traverser l'écran et sa luminosité peut
être anormalement faible, empêchant ainsi de confi rmer les conditions dans lesquelles se
trouve le véhicule. Conduire toujours prudemment en surveillant l'arrière et les alentours de
la voiture directement avec les yeux.



¾ Ne pas forcer sur la caméra. La position de la caméra et l'angle peuvent dévier.



¾ Ne pas démonter, ne pas modifi er et ne pas retirer la caméra, car celle-ci perdrait son
imperméabilité.



¾ Le couvercle de la caméra est fait en plastique. Ne pas appliquer d'agent dégraisseur, de
solvants organiques, de cire ou de revêtement de verre sur le couvercle de la caméra. Si l'une
de ces matières est renversée sur le couvercle, l'éliminer immédiatement en essuyant avec
un chiff on doux.




¾ Ne pas frotter le couvercle excessivement, et ne pas le polir avec un agent abrasif ou une
brosse dure. Le couvercle peut être endommagé et cela peut aff ecter l'image.
$9@&)&$#@&EJUJPOJOEC


$9@&)&$#@&EJUJPOJOEC










4–141
En cours de conduite
Ecran de rétrovision
REMARQUE



y Si de l'eau, de la neige ou de la boue adhèrent à la lentille de la caméra, les éliminer en
essuyant avec un chiffon doux. S'il est impossible de les éliminer en essuyant, utiliser un
détergent doux.



y Si la température de la caméra augmente brusquement, (très chaud à froid, froid à très
chaud) l'écran de rétrovision peut ne pas fonctionner correctement.



y Pour remplacer les pneus, s'adresser à un concessionnaire agréé Mazda. Le fait de
remplacer les pneus peut causer une déviation des lignes de guidage qui apparaissent sur
l'écran.



y Si le véhicule a subi une collision à l'avant, sur les côtés ou à l'arrière, il est possible
que l'alignement de la caméra de vue arrière de stationnement (emplacement, angle
d'installation) ait dévié. Toujours s'adresser à un concessionnaire agréé Mazda pour faire
inspecter le véhicule.



y Si “Pas de signal vidéo disponible” s'affi che à l'écran, il pourrait y avoir un problème
avec la caméra. Faire inspecter votre véhicule par un concessionnaire agréé Mazda.
Emplacement de la caméra de stationnement de rétrovision
Caméra de stationnement de rétrovision
Basculer a l'ecran de retrovision
Mettre le levier sélecteur sur R lorsque que le contacteur est mis sur ON pour commuter
l'écran de rétrovision.
REMARQUE
Lorsque vous faites passer le levier sélecteur de la position R à une autre position,
l'affi chage précédent réapparaît sur l'écran.
$9@&)&$#@&EJUJPOJOEC


$9@&)&$#@&EJUJPOJOEC










4–142
En cours de conduite
Ecran de rétrovision
Champ de vision à l'écran
Les images à l'écran peuvent être différentes des conditions réelles.
(Affichage à l'écran)
Garniture
Pare-chocs
(Vue réelle)
Objet
REMARQUE



y Le champ de vision varie selon le véhicule et les conditions routières.



y Le champ de vision est limité. Les objets sous le pare-chocs ou près des extrémités du
pare-chocs peuvent ne pas être affi chés.



y La distance qui apparaît dans l'image affi chée est différente de la distance réelle car la
caméra de stationnement de rétrovision est équipée d'une lentille spéciale.



y Certains équipements installés en option peuvent être aperçus par la caméra. N'installer
aucune pièce optionnelle qui risque de gêner la vision de la caméra, telle qu'un objet
lumineux ou fait d'une matière réfl échissante.



y Il peut être diffi cile de voir l'affi chage dans les conditions suivantes, sans que cela signifi e
un mauvais fonctionnement.



y Dans un endroit sombre.



y Lorsque la température autour de la lentille est élevée/basse.



y Lorsque la caméra est mouillée, en cas de pluie ou en période très humide.



y Lorsque une matière étrangère, comme de la boue, est collée autour de la caméra.



y Lorsque la lentille de la caméra refl ète le soleil ou les phares.




y Il est possible que l'affi chage des images soit retardé si la température autour de la
caméra est basse.
$9@&)&$#@&EJUJPOJOEC


$9@&)&$#@&EJUJPOJOEC










4–14 3
En cours de conduite
Ecran de rétrovision
Visionnement de l'affi chage
Les lignes de guidage qui indiquent la largeur du véhicule (jaunes) apparaissent sur l'écran
à titre de référence pour indiquer la largeur approximative du véhicule en comparaison de la
largeur de l'espace de stationnement dans lequel on s'apprête à reculer.
Utiliser cette vue d'affi chage pour garer le véhicule dans un espace de stationnement ou un
garage.
b
a
a) Lignes de guidage de largeur du véhicule (jaunes)
Ces lignes de guidage servent de référence pour indiquer la largeur approximative du
véhicule.
b) Lignes de guidage de distance.
Ces lignes de guidage indiquent la distance approximative jusqu'à un point mesuré à
partir de l'arrière du véhicule (à partir de l'extrémité du pare-chocs).
Les lignes rouges et jaunes indiquent des points situés à environ 50 cm (19 po.) pour la
ligne rouge et 100 cm (39,3 po.) pour les lignes jaunes depuis le pare-chocs arrière (au
point central de chacune des lignes).
ATTENTION
Les lignes de guidage sur l'écran sont des lignes fi xes. Elles ne sont pas synchronisées avec
la rotation du volant par le conducteur. Faire toujours bien attention, et vérifi er la zone
située à l'arrière du véhicule et la zone environnante directement avec les yeux lorsqu'on
recule.
$9@&)&$#@&EJUJPOJOEC


$9@&)&$#@&EJUJPOJOEC










4–14 4
En cours de conduite
Ecran de rétrovision

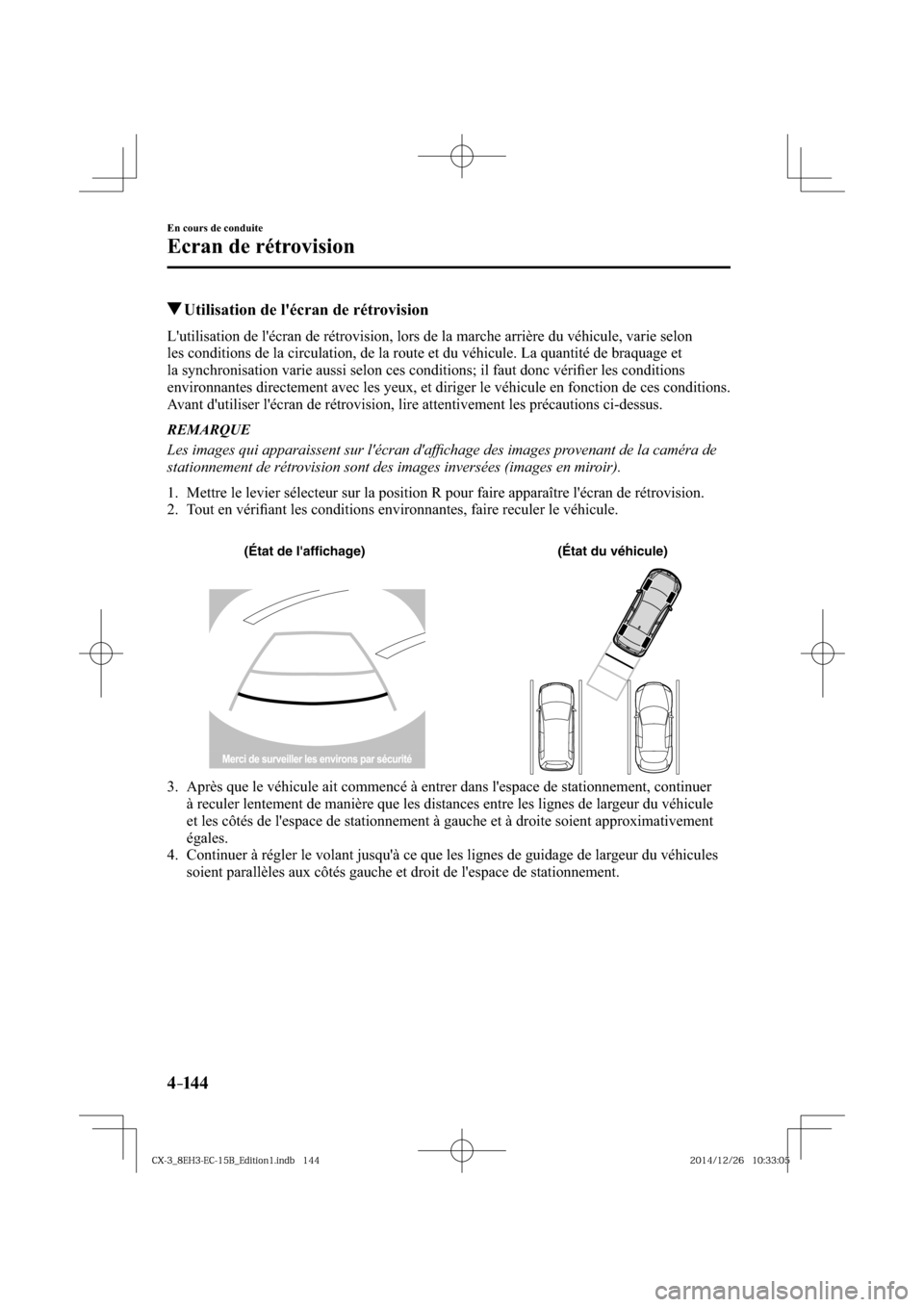

Utilisation de l'écran de rétrovision
L'utilisation de l'écran de rétrovision, lors de la marche arrière du véhicule, varie selon
les conditions de la circulation, de la route et du véhicule. La quantité de braquage et
la synchronisation varie aussi selon ces conditions; il faut donc vérifi er les conditions
environnantes directement avec les yeux, et diriger le véhicule en fonction de ces conditions.
Avant d'utiliser l'écran de rétrovision, lire attentivement les précautions ci-dessus.
REMARQUE
Les images qui apparaissent sur l'écran d'affi chage des images provenant de la caméra de
stationnement de rétrovision sont des images inversées (images en miroir).
1. Mettre le levier sélecteur sur la position R pour faire apparaître l'écran de rétrovision.
2. Tout en vérifi ant les conditions environnantes, faire reculer le véhicule.
(État de l'affichage) (État du véhicule)
3. Après que le véhicule ait commencé à entrer dans l'espace de stationnement, continuer
à reculer lentement de manière que les distances entre les lignes de largeur du véhicule
et les côtés de l'espace de stationnement à gauche et à droite soient approximativement
égales.
4. Continuer à régler le volant jusqu'à ce que les lignes de guidage de largeur du véhicules
soient parallèles aux côtés gauche et droit de l'espace de stationnement.
$9@&)&$#@&EJUJPOJOEC


$9@&)&$#@&EJUJPOJOEC










4–14 5
En cours de conduite
Ecran de rétrovision
5. Une fois qu'elles sont parallèles, redresser les roues et reculer lentement le véhicule
dans l'espace de stationnement. Continuer à vérifi er la zone environnant le véhicule,
puis arrêter le véhicule à la meilleure position possible. (Si l'espace de stationnement
comporte des lignes de division, vérifi er si les lignes de guidage de largeur du véhicule
leur sont bien parallèles.)
(État de l'affichage) (État du véhicule)
6. Lorsque vous faites passer le levier sélecteur de la position R à une autre position,
l'affi chage précédent réapparaît sur l'écran.
$9@&)&$#@&EJUJPOJOEC


$9@&)&$#@&EJUJPOJOEC










4–14 6
En cours de conduite
Ecran de rétrovision
REMARQUE
Comme il peut y avoir une différence entre l'image affi chée, comme indiqué ci-dessous,
et les conditions réelles du stationnement, s'assurer toujours de la sécurité à l'arrière du
véhicule et dans la zone environnante directement avec les yeux.



y Dans l'image de l'espace de stationnement (ou du garage) apparaissant ci-dessous, bien
que l'extrémité arrière et les lignes de guidage de distance apparaissent parallèles sur
l'écran, il est possible qu'elles ne soient pas réellement parallèles sur le sol.



y Lorsqu'on se gare dans un espace comportant une ligne de division sur un seul côté de
l'espace de stationnement, il est possible que la ligne de division et la ligne de guidage
de largeur du véhicule apparaissent parallèles sur l'écran, mais qu'elles ne soient pas
réellement parallèles sur le sol.

Discordance entre les conditions réelles de la route et l'image affi chée
Il existe quelques discordances entre la route réelle et la route affi chée. De tels écarts dans la
perspective de la distance peuvent entraîner un accident. Bien noter les conditions suivantes
qui peuvent causer une discordance dans la perception de la distance.
Quand le véhicule est incliné à cause du poids des passagers et de la charge
Lorsque l'arrière du véhicule est abaissé, l'objet affi ché à l'écran apparaît plus loin qu'il ne
l'est en réalité.
DiscordanceObjet
$9@&)&$#@&EJUJPOJOEC


$9@&)&$#@&EJUJPOJOEC
