2016 MAZDA MODEL CX-3  Instruktionsbog (in Danish)

Ved brug af bagagerumspladen på
nederste niveau*
FORSIGTIG
Bagagerumspladen kan kun bruges på
det lavere niveau på biler med
reparationssættet til punkteringer eller
biler uden subwoofer og midlertidigt
reservehjul 125/90D16 98M.
Bagagerumspladen kan ikke bruges på
det lavere niveau på biler med
subwoofer og midlertidigt reservehjul
185/60R16 86M og T145/90R16 106M.
Hvis bagagerumspladen bruges på
lavere niveau på biler med subwoofer
og midlertidig reservehjul 185/60R16
86M og T145/90R16106M, kan den
ikke fastgøres korrekt, hvilket kunne
forårsage beskadigelse af
bagagerumspladen eller en ulykke.
Ved at placere bagagerumspladen oven på
bagagerumsmåtten, bliver der mere plads
tilgængelig til placering af mindre ting.
1. Løft bagagerumspladen op, og træk
den udad.

2. Placér bagagerumspladen oven på
bagagerumsmåtten.

Bagagerumsmåtte
Bagagerumsplade
ttBageste loftsgreb
ADVARSEL
Hæng aldrig tunge eller skarpe
genstande på loftsgrebene:
Det er farligt at hænge tunge
genstande eller genstande med skarpe
kanter såsom en bøjle på loftsgrebene,
da de kan flyve af og ramme en
passager i bilen, hvis en gardinairbag
er blevet aktiveret, hvilket kan
forårsage alvorlige skader eller død.
Hæng altid tøj på loftsgrebene uden brug
af bøjler.
Loftsgreb
Funktioner i kabine
Kabineudstyr
*Visse modeller.5-151

Aftageligt askebæger*
Det aftagelige askebæger kan fastgøres og
bruges i en af de forreste kopholdere.
ADVARSEL
Brug kun det aftagelige askebæger,
når det er i den fastgjorte position, og
sørg for, at det er korrekt sat i:
Brug af et askebæger, der er taget ud
af sin fastgjorte position, eller som
ikke er korrekt sat i, er farligt.
Cigaretter kan blive kastet rundt eller
falde ud af askebægeret, hvilket kan
forårsage brand. Desuden slukker
cigaretstumper ikke helt af sig selv,
selvom låget til askebægeret er lukket.
FORSIGTIG
Brug ikke askebægeret til affald. Det
kan forårsage brand.
Du bruger askebægeret ved at sætte det
lige ned i kopholderen.
Askebægeret fjernes ved at trække det
opad.

Funktioner i kabine
Kabineudstyr
5-152*Visse modeller.

6Vedligeholdelse og pleje
Sådan holder du din Mazda velfungerende.
Vigtige oplysninger............................ 6-2
Indledning..................................... 6-2
Regelmæssig vedligeholdelse............ 6-3
Regelmæssig
vedligeholdelse............................. 6-3
Vedligeholdelsesovervågning..... 6-15
Ejerens vedligeholdelse................... 6-17
Forholdsregler ved ejerens
vedligeholdelse........................... 6-17
Motorhjelm................................. 6-19
Overblik over motorrummet....... 6-21
Motorolie.................................... 6-23
Motorkølervæske........................ 6-28
Bremse-/koblingsvæske..............6-30
Sprinklervæske........................... 6-31
Smøring af karrosseridele........... 6-31
Viskerblade................................. 6-32
Batteri......................................... 6-36
Udskiftning af nøglebatteri......... 6-39
Dæk.............................................6-41
Pærer........................................... 6-46
Sikringer..................................... 6-55
Pleje af eksteriør.............................. 6-60
Udvendig pleje............................6-60
Indvendig pleje........................... 6-66
6-1

Indledning
Du skal være meget forsigtig, når du anvender denne instruktionsbog til eftersyn og
vedligeholdelse, så du undgår skader på dig selv, andre eller bilen.

Hvis du er usikker omkring nogle af de i instruktionsbogen beskrevne procedurer, bør du
afgjort lade en pålidelig og kvalificeret reparatør udføre arbejdet. Vi anbefaler et autoriseret
Mazda-værksted.

Det er bedst at benytte autoriserede Mazda-værksteder og originale Mazda-dele til bilen.
Uden denne ekspertise og disse reservede, der er lavet specielt til Mazdaen, kan der blive
udført mangelfuldt, dårligt eller utilstrækkeligt arbejde, som kan føre til problemer med
bilen. Det kan medføre beskadigelse af bilen eller en ulykke og personskader.

Kontakt en fagekspert for at få ekspertrådgivning. Vi anbefaler et autoriseret
Mazda-værksted.

Ejeren skal opbevare beviser på, at der er udført korrekt vedligeholdelse, som foreskrevet.

Garantireparationer kan ikke oppebæres, hvis skaden skyldes manglende vedligeholdelse og
ikke defekte materialer eller det autoriserede værksteds arbejde.
Vedligeholdelse og pleje
Vigtige oplysninger
6-2

Regelmæssig vedligeholdelse
BEMÆRK
Efter serviceperioden bør du fortsat følge den foreskrevne vedligeholdelse med de
anbefalede intervaller.
Udstødningskontrol og tilknyttede systemer
Tændings- og brændstofsystemet er afgørende for, at udstødningskontrolsystemet og
motoren fungerer korrekt. Foretag ikke ændringer ved dem.
Alle eftersyn og justeringer skal foretages af et kvalificeret værksted.. Vi anbefaler et
autoriseret Mazda-værksted.
tEuropa
Vedligeholdelsesinterval
Antal måneder eller kilometer (hvad der måtte komme først).
Måneder1224364860728496108
×1000 km20406080100120140160180
SKYACTIV-G 2.0
Tændrør
*1Skiftes for hver 120.000 km.
Luftfilter
*2UUU
Fordampningssystem (hvis et sådant system er instal-
leret)III
SKYACTIV-D 1.5
BrændstoffilterAAUAAUAAU
Brændstofindsprøjtningssystem
*3III
Luftfilter
*2RRURRURRU
SKYACTIV-G 2.0 OG SKYACTIV-D 1.5
Drivremme
*4III
Motorolie og -filterFleksibel
*5Udskift, når indikatoren er tændt. (Maks. interval: 12 måneder/
20.000 km)
Andet end fleksibel
*6*7UUUUUUUUU
Kølesystem IIII
Motorkølervæske
*8Skiftes efter 200.000 km eller 10 år, herefter for hver 100.000 km el-
ler 5 år.
Brændstofrør og -slanger IIII
Batteri
*9IIIIIIIII
Bremserør, slanger og forbindelser IIIIIIIII
Bremsevæske
*10UUUU
Parkeringsbremse IIIIIIIII
Vedligeholdelse og pleje
Regelmæssig vedligeholdelse
6-3

Vedligeholdelsesinterval
Antal måneder eller kilometer (hvad der måtte komme først).
Måneder1224364860728496108
×1000 km20406080100120140160180
Skivebremser IIIIIIIII
Styretøjsfunktion og forbindelserIIII
Gearolie til manuelt gear Skiftes for hver 180.000 km.
Differentialeolie til bagerste differentiale
*11*12
Transmissionsolie*12
Aksialt slør i for- og baghjulsophæng, kugleled og
hjullejerIIII
Støvmanchetter på drivaksel IIII
Udstødningssystem og varmeskjold Inspicer for hver 80.000 km eller hvert 5 år.
Bolte og møtrikker på chassis og karrosseri F F F F
Karrosseristand (rust, korrosion og gennemtæring) Inspicer en gang om året.
Kabineluftfilter (hvis monteret)UUUU
Dæk (inklusive dæk på reservehjul) (med justering af
dæktryk)
*13*14IIIIIIIII
Reparationssæt til punkteringer (hvis monteret)
*15Inspicer en gang om året.
Skemaets symboler:
I: Inspektion: inspektion og rensning, reparation, justering, påfyldning eller udskiftning efter behov.
U: Udskiftning
R: Rensning
F: Fastgørelse
A: Aftapning
Bemærkninger:
*1 I nedenstående lande skal tændrørene inspiceres for hver 10.000 km eller 12. måned., før de udskiftes ved det
angivne interval.
Albanien, Bosnien og Hercegovina, Bulgarien, Kroatien, Letland, Makedonien, Moldova, Montenegro,
Rumænien, Serbien, Ukraine.
*2 Hvis kørsel primært foregår i meget støvede eller sandede områder, skal luftfilteret renses og om nødvendigt
skiftes oftere end de anbefalede intervaller.
*3 Implementer reduktionen af den indsprøjtede brændstofmængde.*4 Inspicer også airconditionanlæggets drivremme, hvis sådanne er monteret.
Hvis kørsel primært foregår under et eller flere af følgende forhold, skal drivremmene kontrolleres for hver
20.000 km eller hver 12. måned.
a) Kørsel i støvede områder
b) Meget kørsel med tomgang eller lav hastighed
c) Meget kørsel i koldt vejr eller ofte kun over korte afstande
d) Kørsel i meget varmt vejr
e) Konstant kørsel i bjergområder
Vedligeholdelse og pleje
Regelmæssig vedligeholdelse
6-4

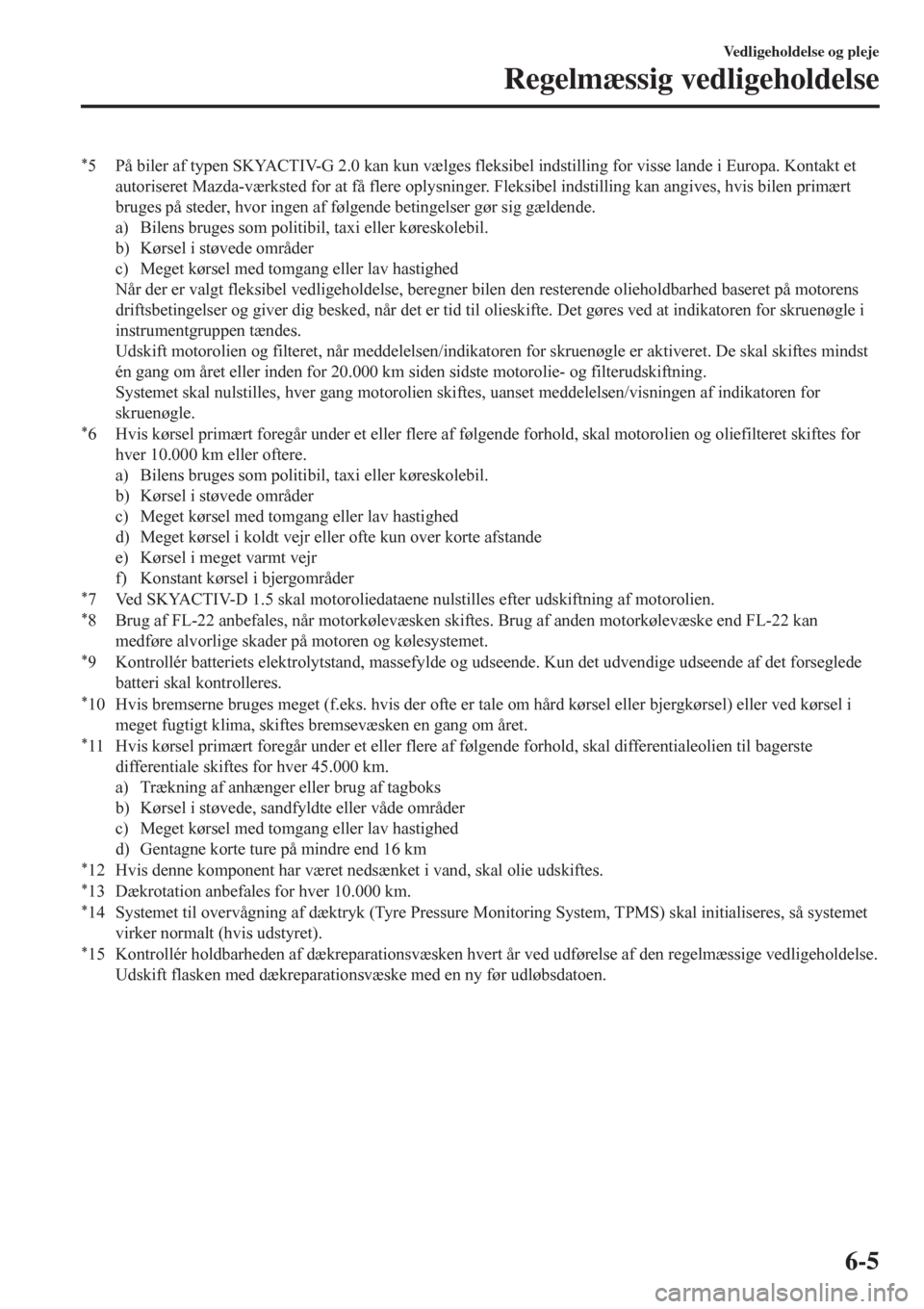

*5 På biler af typen SKYACTIV-G 2.0 kan kun vælges fleksibel indstilling for visse lande i Europa. Kontakt et
autoriseret Mazda-værksted for at få flere oplysninger. Fleksibel indstilling kan angives, hvis bilen primært
bruges på steder, hvor ingen af følgende betingelser gør sig gældende.
a) Bilens bruges som politibil, taxi eller køreskolebil.
b) Kørsel i støvede områder
c) Meget kørsel med tomgang eller lav hastighed
Når der er valgt fleksibel vedligeholdelse, beregner bilen den resterende olieholdbarhed baseret på motorens
driftsbetingelser og giver dig besked, når det er tid til olieskifte. Det gøres ved at indikatoren for skruenøgle i
instrumentgruppen tændes.
Udskift motorolien og filteret, når meddelelsen/indikatoren for skruenøgle er aktiveret. De skal skiftes mindst
én gang om året eller inden for 20.000 km siden sidste motorolie- og filterudskiftning.
Systemet skal nulstilles, hver gang motorolien skiftes, uanset meddelelsen/visningen af indikatoren for
skruenøgle.
*6 Hvis kørsel primært foregår under et eller flere af følgende forhold, skal motorolien og oliefilteret skiftes for
hver 10.000 km eller oftere.
a) Bilens bruges som politibil, taxi eller køreskolebil.
b) Kørsel i støvede områder
c) Meget kørsel med tomgang eller lav hastighed
d) Meget kørsel i koldt vejr eller ofte kun over korte afstande
e) Kørsel i meget varmt vejr
f) Konstant kørsel i bjergområder
*7 Ved SKYACTIV-D 1.5 skal motoroliedataene nulstilles efter udskiftning af motorolien.*8 Brug af FL-22 anbefales, når motorkølevæsken skiftes. Brug af anden motorkølevæske end FL-22 kan
medføre alvorlige skader på motoren og kølesystemet.
*9 Kontrollér batteriets elektrolytstand, massefylde og udseende. Kun det udvendige udseende af det forseglede
batteri skal kontrolleres.
*10 Hvis bremserne bruges meget (f.eks. hvis der ofte er tale om hård kørsel eller bjergkørsel) eller ved kørsel i
meget fugtigt klima, skiftes bremsevæsken en gang om året.
*11 Hvis kørsel primært foregår under et eller flere af følgende forhold, skal differentialeolien til bagerste
differentiale skiftes for hver 45.000 km.
a) Trækning af anhænger eller brug af tagboks
b) Kørsel i støvede, sandfyldte eller våde områder
c) Meget kørsel med tomgang eller lav hastighed
d) Gentagne korte ture på mindre end 16 km
*12 Hvis denne komponent har været nedsænket i vand, skal olie udskiftes.*13 Dækrotation anbefales for hver 10.000 km.*14 Systemet til overvågning af dæktryk (Tyre Pressure Monitoring System, TPMS) skal initialiseres, så systemet
virker normalt (hvis udstyret).
*15 Kontrollér holdbarheden af dækreparationsvæsken hvert år ved udførelse af den regelmæssige vedligeholdelse.
Udskift flasken med dækreparationsvæske med en ny før udløbsdatoen.
Vedligeholdelse og pleje
Regelmæssig vedligeholdelse
6-5

tUndtagen Europa
Israel
Vedligeholdelsesinterval
Antal måneder eller kilometer (hvad der måtte komme først)
Måneder1224364860728496108120132144
×1000 km153045607590105120135150165180
Tændrør Skiftes for hver 120.000 km eller hvert 6 år.
Brændstoffilter Skiftes for hver 135.000 km.
Fordampningssystem (hvis et sådant system er
installeret)III
Brændstofrør og -slanger IIIIII
Drivremme
*1IIIIIIIIIIII
Motorolie og oliefilter
*2UUUUUUUUUUUU
Luftfilter
*3RRRURRRURRRU
Kølesystem IIIIII
Motorkølervæske
*4Skifts efter 195.000 km eller 10 år; derefter for hver 90.000
km eller hvert 5 år.
Batteri
*5IIIIIIIIIIII
Bremserør, slanger og forbindelser IIIIIIIIIIII
Bremsevæske
*6IUIUIUIUIUIU
Parkeringsbremse IIIIIIIIIIII
Bremseforstærker og slanger IIIIIIIIIIII
Skivebremser IIIIIIIIIIII
Styretøjsfunktion og forbindelser IIIIII
Differentialeolie til bagerste differentiale
*7*8
Transmissionsolie*8
Aksialt slør i for- og baghjulsophæng, kugleled
og hjullejerIIIIIIIIIIII
Støvmanchetter på drivaksel I I I I
Udstødningssystem og varmeskjold Inspicér for hver 75.000 km.
Bolte og møtrikker på chassis og karrosseri F F F F F F F F F F F F
Karrosseristand (rust, korrosion og gennemtæ-
ring)Inspicer en gang om året.
Kabineluftfilter (hvis monteret) U U U U U U U U U U U U
Dæk (inklusive dæk på reservehjul) (med juste-
ring af dæktryk)
*9IIIIIIIIIIII
Reparationssæt til punkteringer (hvis monte-
ret)
*10Inspicer en gang om året.
Vedligeholdelse og pleje
Regelmæssig vedligeholdelse
6-6
