2016 MAZDA MODEL CX-3 Handleiding (in Dutch)

6–53
Onderhoud en verzorging
Zelf uit te voeren onderhoud
*Bepaalde modellen.

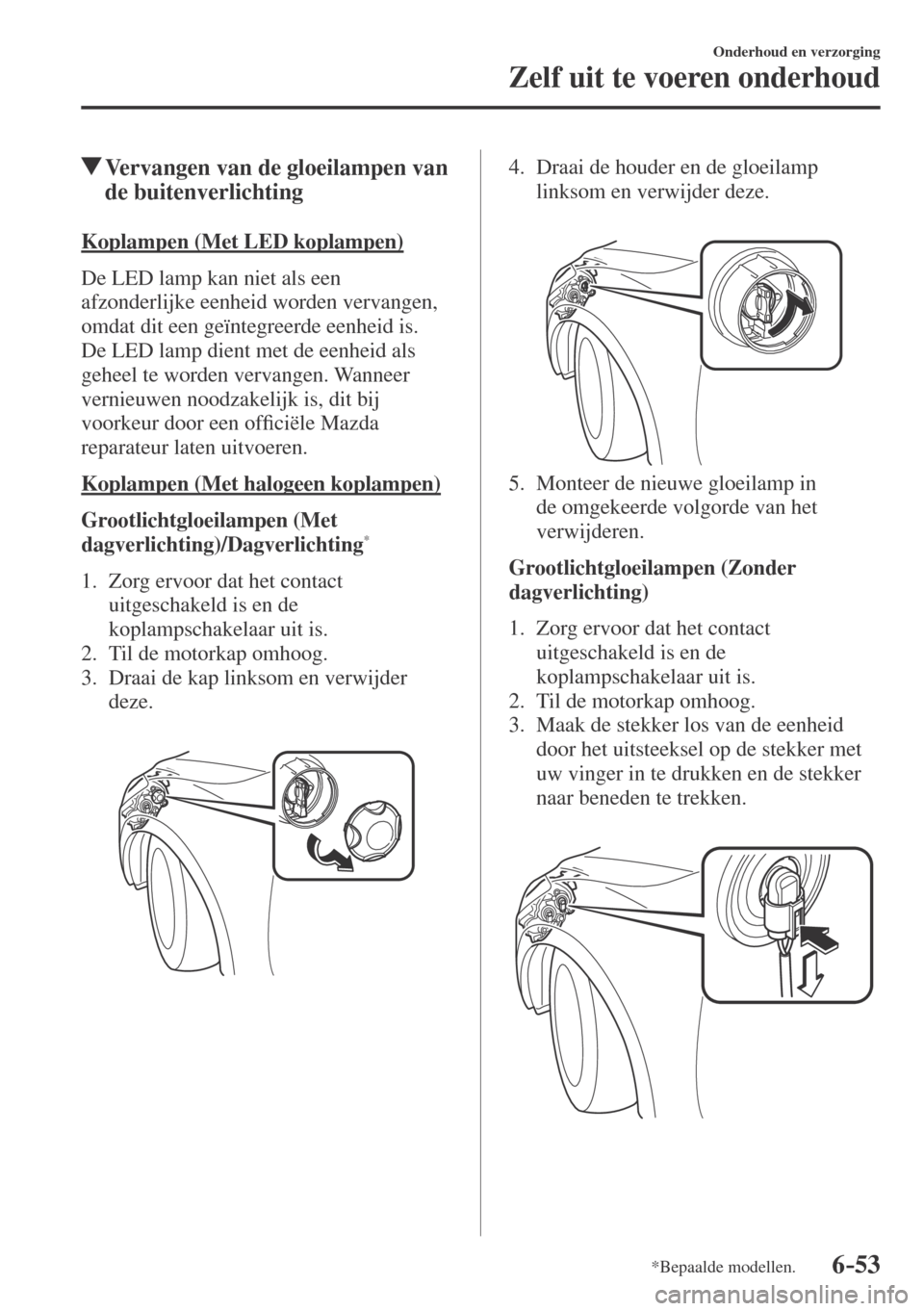

Vervangen van de gloeilampen van
de buitenverlichting
Koplampen (Met LED koplampen)
De LED lamp kan niet als een
afzonderlijke eenheid worden vervangen,
omdat dit een geïntegreerde eenheid is.
De LED lamp dient met de eenheid als
geheel te worden vervangen. Wanneer
vernieuwen noodzakelijk is, dit bij
voorkeur door een of¿ ciële Mazda
reparateur laten uitvoeren.
Koplampen (Met halogeen koplampen)
Grootlichtgloeilampen (Met
dagverlichting)/Dagverlichting
*
1. Zorg ervoor dat het contact
uitgeschakeld is en de
koplampschakelaar uit is.
2. Til de motorkap omhoog.
3. Draai de kap linksom en verwijder
deze.


4. Draai de houder en de gloeilamp
linksom en verwijder deze.



5. Monteer de nieuwe gloeilamp in
de omgekeerde volgorde van het
verwijderen.

Grootlichtgloeilampen (Zonder
dagverlichting)

1. Zorg ervoor dat het contact
uitgeschakeld is en de
koplampschakelaar uit is.
2. Til de motorkap omhoog.
3. Maak de stekker los van de eenheid
door het uitsteeksel op de stekker met
uw vinger in te drukken en de stekker
naar beneden te trekken.








6–54
Onderhoud en verzorging
Zelf uit te voeren onderhoud

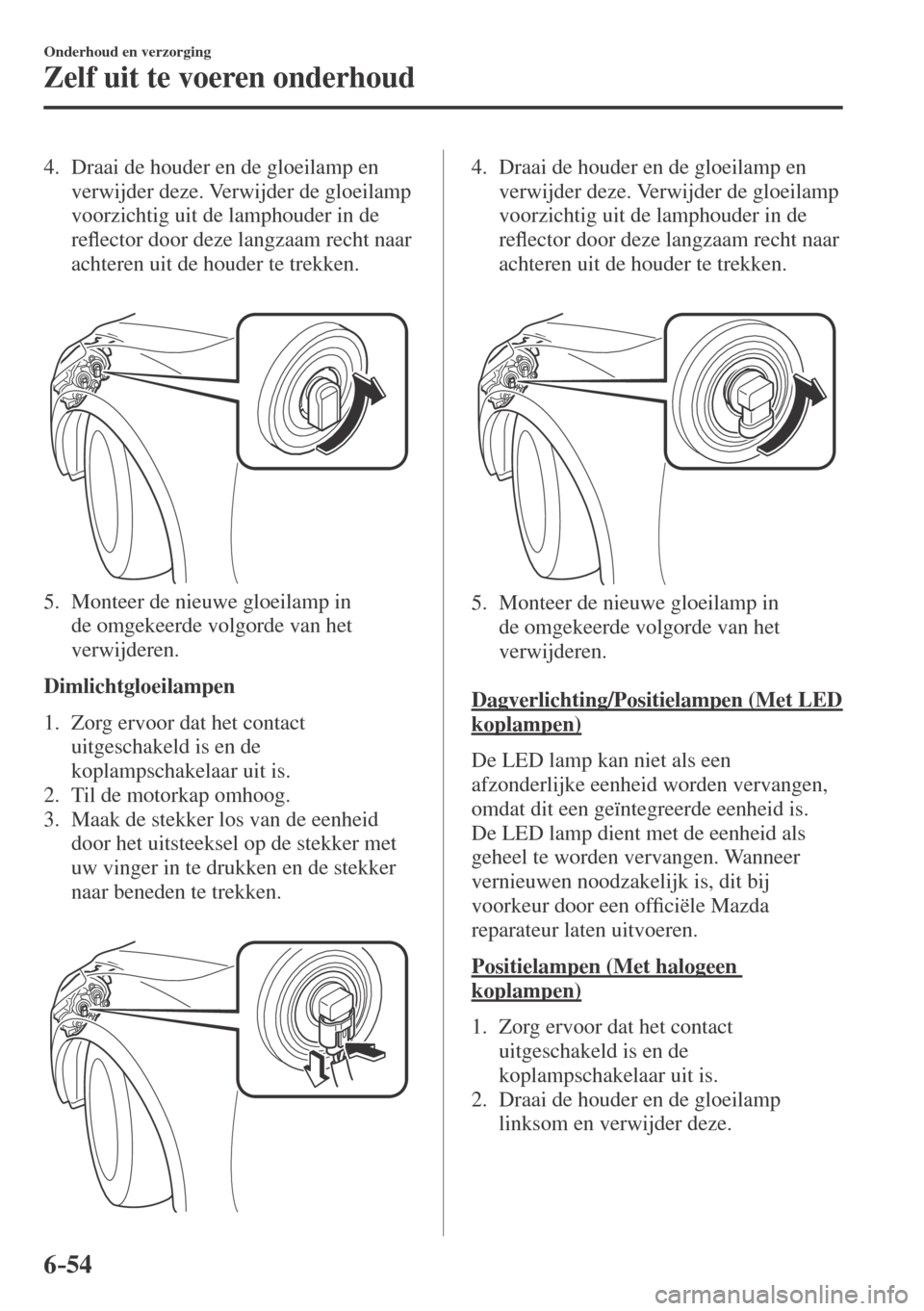

4. Draai de houder en de gloeilamp en
verwijder deze. Verwijder de gloeilamp
voorzichtig uit de lamphouder in de
reÀ ector door deze langzaam recht naar
achteren uit de houder te trekken.



5. Monteer de nieuwe gloeilamp in
de omgekeerde volgorde van het
verwijderen.

Dimlichtgloeilampen
1. Zorg ervoor dat het contact
uitgeschakeld is en de
koplampschakelaar uit is.
2. Til de motorkap omhoog.
3. Maak de stekker los van de eenheid
door het uitsteeksel op de stekker met
uw vinger in te drukken en de stekker
naar beneden te trekken.



4. Draai de houder en de gloeilamp en
verwijder deze. Verwijder de gloeilamp
voorzichtig uit de lamphouder in de
reÀ ector door deze langzaam recht naar
achteren uit de houder te trekken.



5. Monteer de nieuwe gloeilamp in
de omgekeerde volgorde van het
verwijderen.

Dagverlichting/Positielampen (Met LED
koplampen)
De LED lamp kan niet als een
afzonderlijke eenheid worden vervangen,
omdat dit een geïntegreerde eenheid is.
De LED lamp dient met de eenheid als
geheel te worden vervangen. Wanneer
vernieuwen noodzakelijk is, dit bij
voorkeur door een of¿ ciële Mazda
reparateur laten uitvoeren.
Positielampen (Met halogeen
koplampen)
1. Zorg ervoor dat het contact
uitgeschakeld is en de
koplampschakelaar uit is.
2. Draai de houder en de gloeilamp
linksom en verwijder deze.





6–55
Onderhoud en verzorging
Zelf uit te voeren onderhoud
*Bepaalde modellen.

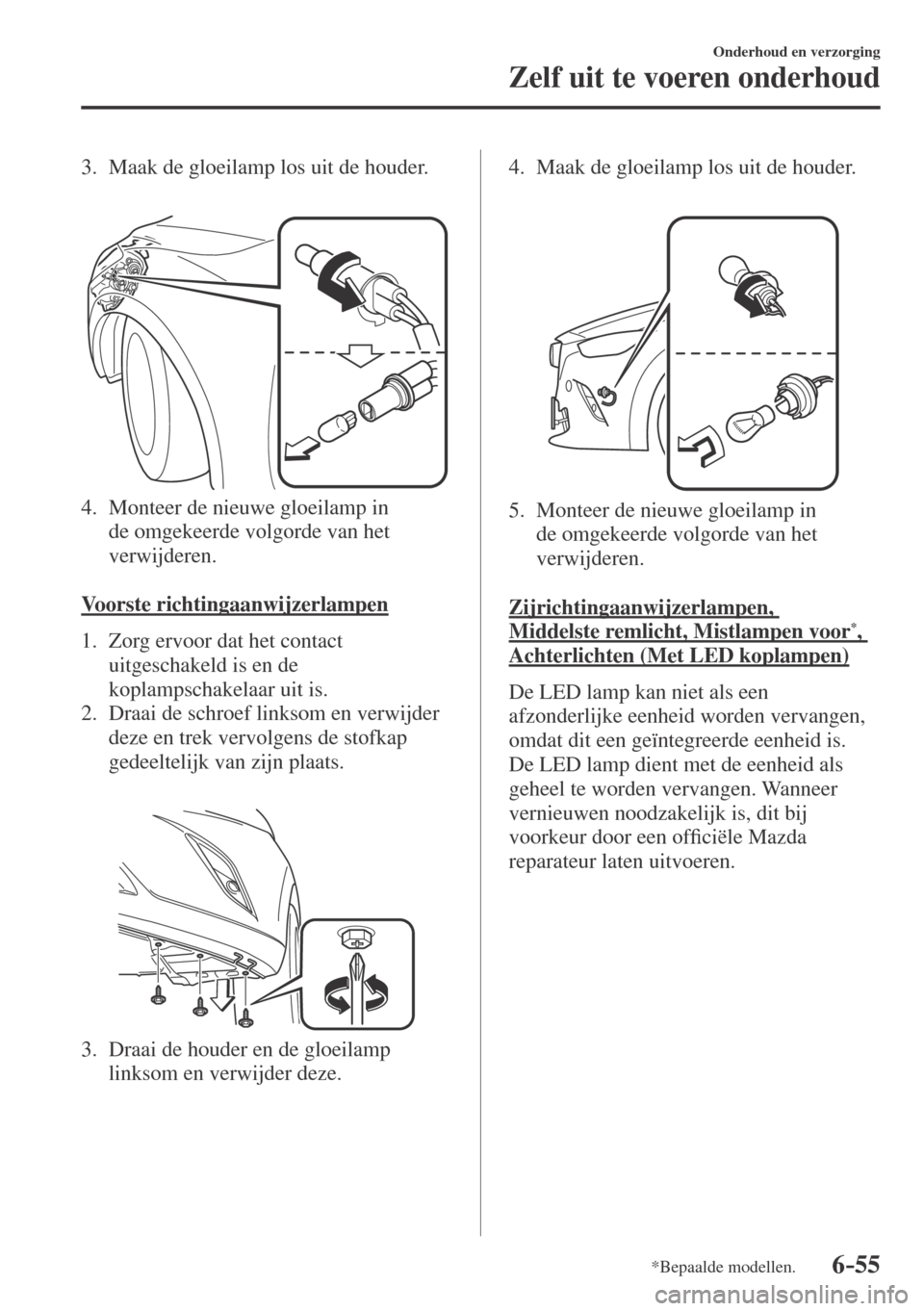

3. Maak de gloeilamp los uit de houder.



4. Monteer de nieuwe gloeilamp in
de omgekeerde volgorde van het
verwijderen.

Voorste richtingaanwijzerlampen
1. Zorg ervoor dat het contact
uitgeschakeld is en de
koplampschakelaar uit is.
2. Draai de schroef linksom en verwijder
deze en trek vervolgens de stofkap
gedeeltelijk van zijn plaats.



3. Draai de houder en de gloeilamp
linksom en verwijder deze.
4. Maak de gloeilamp los uit de houder.



5. Monteer de nieuwe gloeilamp in
de omgekeerde volgorde van het
verwijderen.

Zijrichtingaanwijzerlampen,
Middelste remlicht, Mistlampen voor * ,
Achterlichten (Met LED koplampen)
De LED lamp kan niet als een
afzonderlijke eenheid worden vervangen,
omdat dit een geïntegreerde eenheid is.
De LED lamp dient met de eenheid als
geheel te worden vervangen. Wanneer
vernieuwen noodzakelijk is, dit bij
voorkeur door een of¿ ciële Mazda
reparateur laten uitvoeren.





6–56
Onderhoud en verzorging
Zelf uit te voeren onderhoud

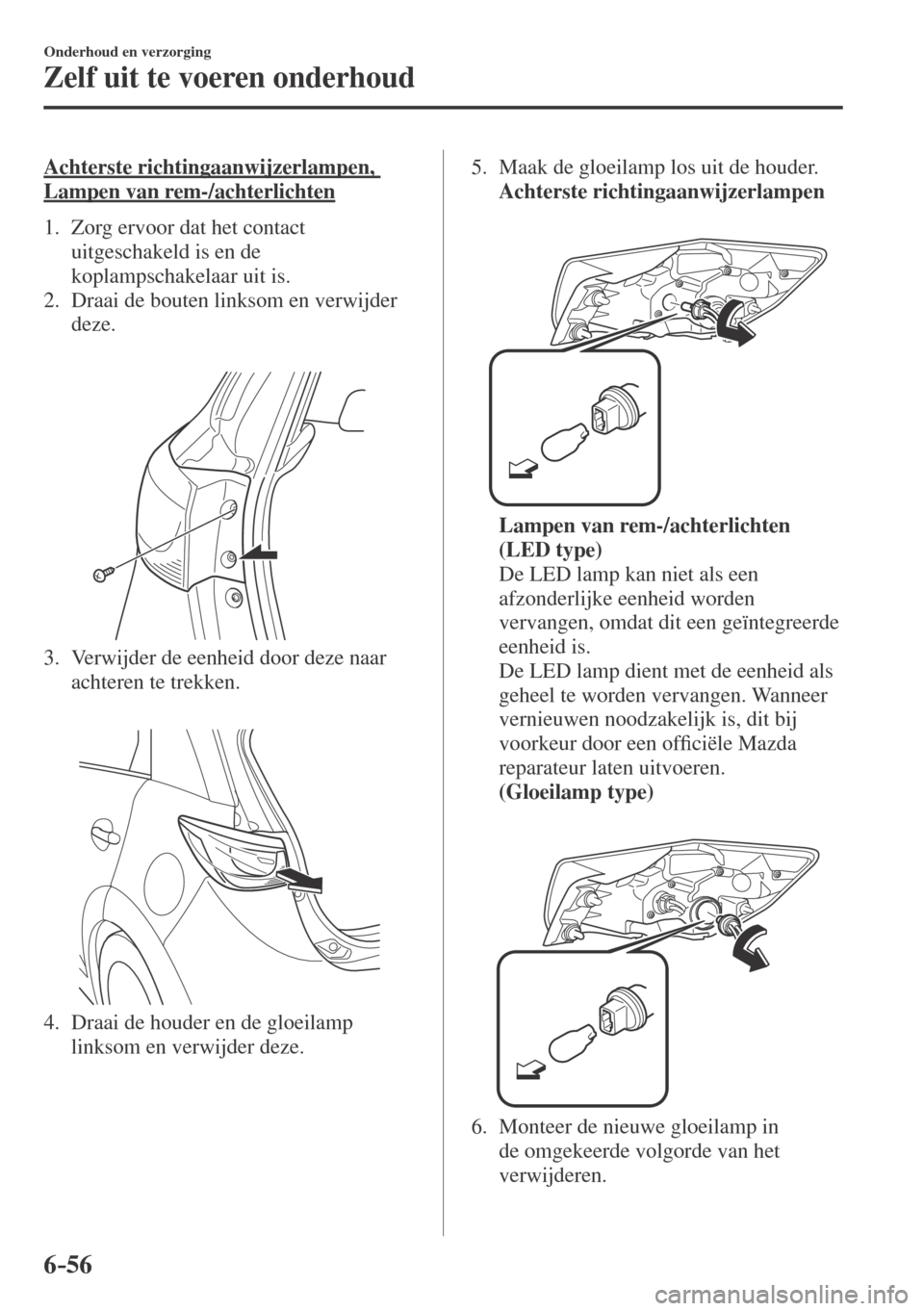

Achterste richtingaanwijzerlampen,
Lampen van rem-/achterlichten
1. Zorg ervoor dat het contact
uitgeschakeld is en de
koplampschakelaar uit is.
2. Draai de bouten linksom en verwijder
deze.



3. Verwijder de eenheid door deze naar
achteren te trekken.



4. Draai de houder en de gloeilamp
linksom en verwijder deze. 5. Maak de gloeilamp los uit de houder.
Achterste richtingaanwijzerlampen



Lampen van rem-/achterlichten
(LED type)
De LED lamp kan niet als een
afzonderlijke eenheid worden
vervangen, omdat dit een geïntegreerde
eenheid is.
De LED lamp dient met de eenheid als
geheel te worden vervangen. Wanneer
vernieuwen noodzakelijk is, dit bij
voorkeur door een of¿ ciële Mazda
reparateur laten uitvoeren.
(Gloeilamp type)



6. Monteer de nieuwe gloeilamp in
de omgekeerde volgorde van het
verwijderen.






6–57
Onderhoud en verzorging
Zelf uit te voeren onderhoud
*Bepaalde modellen.

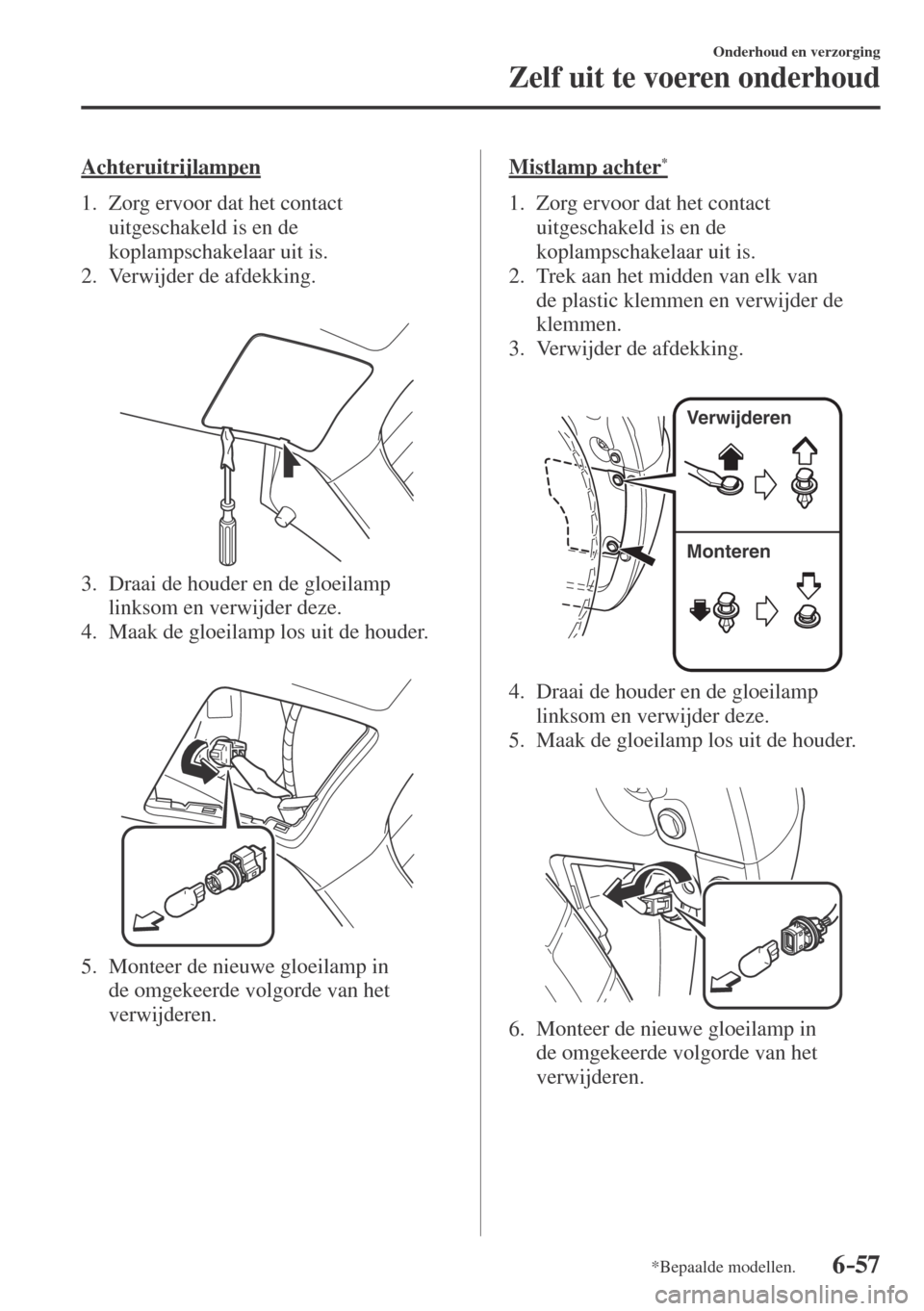

Achteruitrijlampen
1. Zorg ervoor dat het contact
uitgeschakeld is en de
koplampschakelaar uit is.
2. Verwijder de afdekking.



3. Draai de houder en de gloeilamp
linksom en verwijder deze.
4. Maak de gloeilamp los uit de houder.



5. Monteer de nieuwe gloeilamp in
de omgekeerde volgorde van het
verwijderen.

Mistlamp achter *
1. Zorg ervoor dat het contact
uitgeschakeld is en de
koplampschakelaar uit is.
2. Trek aan het midden van elk van
de plastic klemmen en verwijder de
klemmen.
3. Verwijder de afdekking.


Verwijderen
Monteren

4. Draai de houder en de gloeilamp
linksom en verwijder deze.
5. Maak de gloeilamp los uit de houder.



6. Monteer de nieuwe gloeilamp in
de omgekeerde volgorde van het
verwijderen.






6–58
Onderhoud en verzorging
Zelf uit te voeren onderhoud

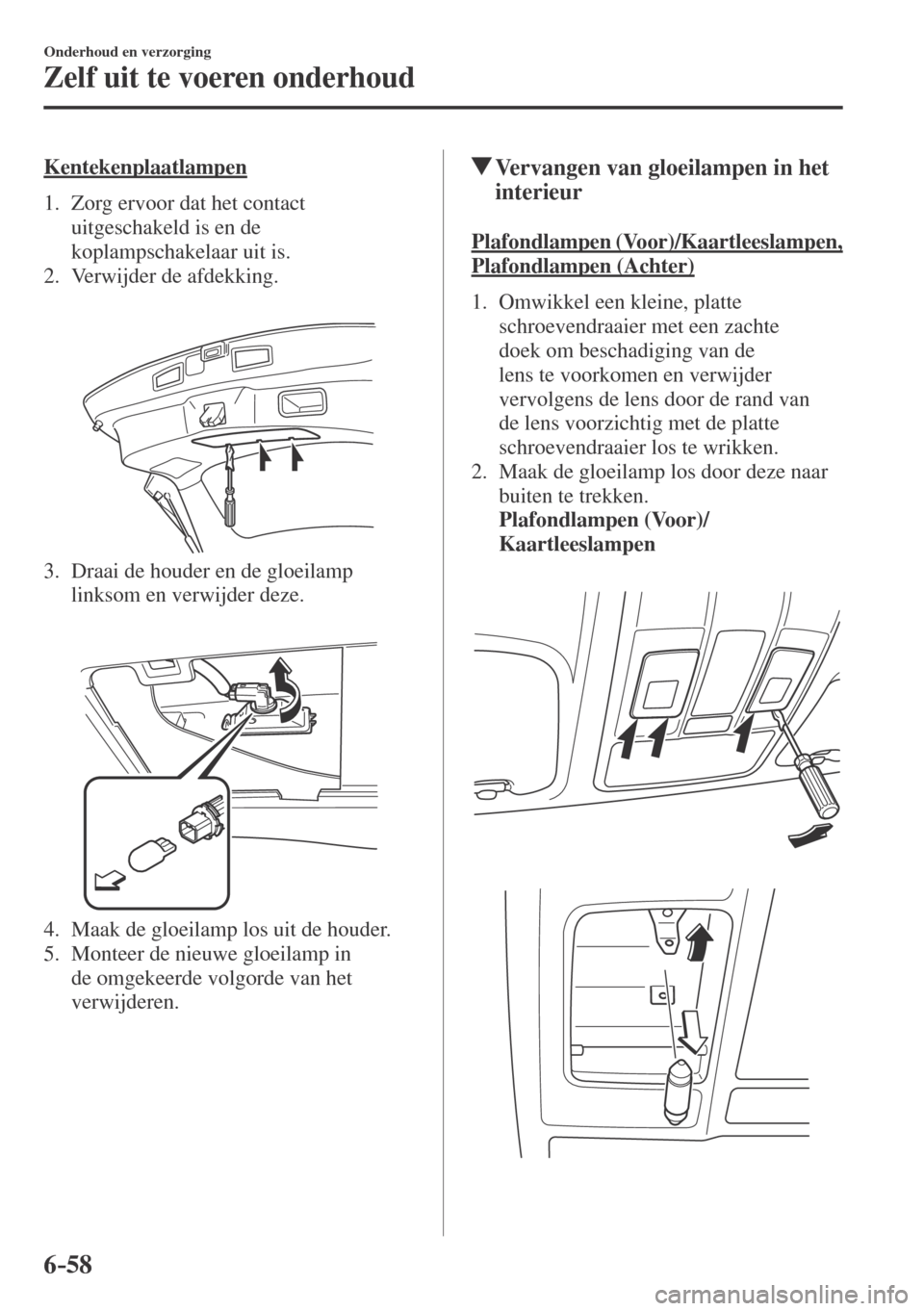

Kentekenplaatlampen
1. Zorg ervoor dat het contact
uitgeschakeld is en de
koplampschakelaar uit is.
2. Verwijder de afdekking.



3. Draai de houder en de gloeilamp
linksom en verwijder deze.



4. Maak de gloeilamp los uit de houder.
5. Monteer de nieuwe gloeilamp in
de omgekeerde volgorde van het
verwijderen.

Vervangen van gloeilampen in het
interieur
Plafondlampen (Voor)/Kaartleeslampen,
Plafondlampen (Achter)
1. Omwikkel een kleine, platte
schroevendraaier met een zachte
doek om beschadiging van de
lens te voorkomen en verwijder
vervolgens de lens door de rand van
de lens voorzichtig met de platte
schroevendraaier los te wrikken.
2. Maak de gloeilamp los door deze naar
buiten te trekken.
Plafondlampen (Voor)/
Kaartleeslampen











6–59
Onderhoud en verzorging
Zelf uit te voeren onderhoud

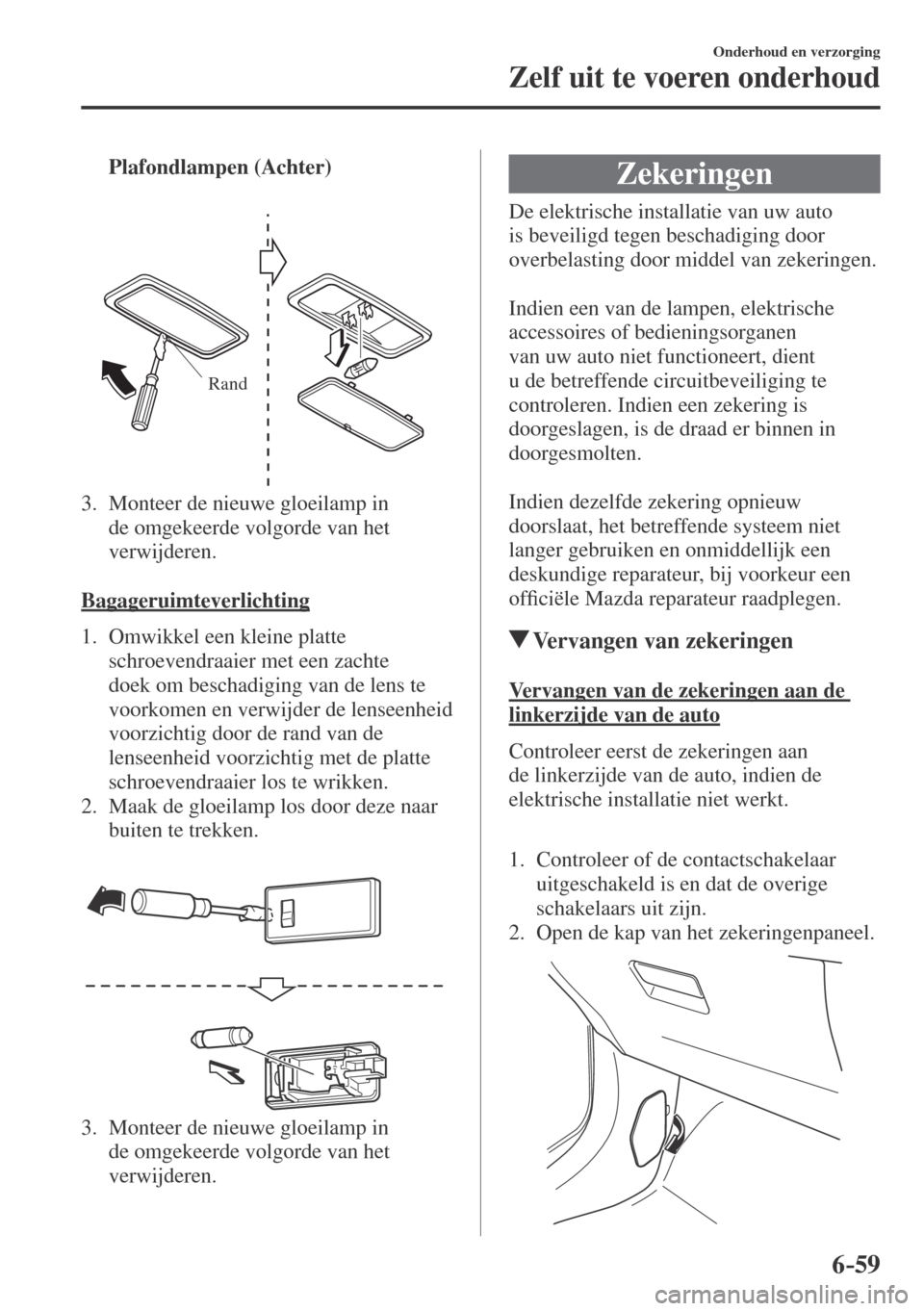

Plafondlampen (Achter)


Rand

3. Monteer de nieuwe gloeilamp in
de omgekeerde volgorde van het
verwijderen.

Bagageruimteverlichting
1. Omwikkel een kleine platte
schroevendraaier met een zachte
doek om beschadiging van de lens te
voorkomen en verwijder de lenseenheid
voorzichtig door de rand van de
lenseenheid voorzichtig met de platte
schroevendraaier los te wrikken.
2. Maak de gloeilamp los door deze naar
buiten te trekken.



3. Monteer de nieuwe gloeilamp in
de omgekeerde volgorde van het
verwijderen.

Zekeringen
De elektrische installatie van uw auto
is beveiligd tegen beschadiging door
overbelasting door middel van zekeringen.

Indien een van de lampen, elektrische
accessoires of bedieningsorganen
van uw auto niet functioneert, dient
u de betreffende circuitbeveiliging te
controleren. Indien een zekering is
doorgeslagen, is de draad er binnen in
doorgesmolten.

Indien dezelfde zekering opnieuw
doorslaat, het betreffende systeem niet
langer gebruiken en onmiddellijk een
deskundige reparateur, bij voorkeur een
of¿ ciële Mazda reparateur raadplegen.
Vervangen van zekeringen
Vervangen van de zekeringen aan de
linkerzijde van de auto
Controleer eerst de zekeringen aan
de linkerzijde van de auto, indien de
elektrische installatie niet werkt.


1. Controleer of de contactschakelaar
uitgeschakeld is en dat de overige
schakelaars uit zijn.
2. Open de kap van het zekeringenpaneel.







6–60
Onderhoud en verzorging
Zelf uit te voeren onderhoud
3. Trek de zekering recht uit met
behulp van de zekeringtrekker welke
aangebracht is op het zekeringenblok in
de motorruimte.


4. Controleer de zekering en vervang deze
als deze is doorgeslagen.

NormaalDoorgeslagen

5. Druk een nieuwe zekering van
hetzelfde amperage op de plaats
en controleer of deze goed in de
klemmen vastzit. Als dit niet het
geval is, de zekering door een
deskundige reparateur laten installeren.
Bij voorkeur een of¿ ciële Mazda
reparateur.
Indien er geen reserve-zekering meer
beschikbaar is, kunt u een zekering van
dezelfde capaciteit gebruiken van een
circuit dat voor het rijden met de auto
niet essentieel is, zoals het AUDIO of
OUTLET circuit.
OPGELET
Vervang een zekering steeds door
een originele Mazda zekering of
gelijkwaardige van dezelfde capaciteit.
Anders bestaat de kans op beschadiging
van de elektrische installatie.
6. Breng de afdekking aan en controleer
dat deze stevig op zijn plaats zit.

Vervangen van de zekeringen onder de
motorkap
Controleer het zekeringenblok in de
motorruimte, indien de koplampen
of andere elektrische onderdelen niet
functioneren en de zekeringen in het
interieur in orde zijn. Indien een zekering
is doorgeslagen, dient deze te worden
vervangen. Handel in een dergelijk geval
als volgt:


1. Controleer of de contactschakelaar
uitgeschakeld is en dat de overige
schakelaars uit zijn.
2. Verwijder de kap van het
zekeringenblok.
