tRød indikator for smart
bremsehjælp (SBS)
Hvis SBS-systemet er aktivt, blinker den
røde indikator.

tKollisionsadvarsel
Hvis der er risiko for en kollision med et
køretøj forude, afspilles advarselslyden
kontinuerligt, og der vises en advarsel i
displayet.

Multiinformationsdisplay
Active Driving Display
BREMS!
BREMS!
ttStandsning af SBS-systemets
funktion
Smart Brake Support (SBS) kan
deaktiveres midlertidigt.
Se afsnittet "Tilpasningsmuligheder" på
side 9-14.
Når SBS-systemet (Smart Brake Support)
er slukket, tændes indikatoren OFF for
Smart Brake Support (SBS).
Systemet aktiveres, når motoren startes
igen.
BEMÆRK
Når SBS-systemet (Smart Brake
Support) slukkes, tændes indikatoren
OFF for Smart Brake Support (SBS)
samtidigt.
Under kørsel
i-ACTIVSENSE
4-206

Fremaddetekterende kamera (FSC)*
Bilen er udstyret med et fremaddetekterende kamera (FSC). Der er placeret et
fremaddetekterende kamera (FSC) i nærheden af bakspejlet, som bruges af følgende
systemer.
•High Beam Control-system (HBC)
•Adaptive LED-forlygter
•Driver Attention Alert (DAA)
•Lane Departure Warning System (LDWS)
•Lane-keep Assist System (LAS) og Lane Departure Warning System (LDWS)
•Traffic Sign Recognition System (TSR)
•Advanced Smart City Brake Support (Advanced SCBS)
•Smart City Brake Support [Fremad] (SCBS F)
•Smart Brake Support (SBS)
Fremaddetekterende kamera (FSC)
Det fremaddetekterende kamera (FSC) bestemmer betingelserne forud for bilen under kørsel
om natten og detekterer vognbaner. Afstanden, hvorved det fremaddetekterende kamera
(FSC) kan detektere objekter, varierer efter omgivelsesbetingelserne.
ADVARSEL
Bilens affjedring må ikke justeres:
Hvis bilens højde eller hældning ændres, vil systemet ikke kunne detektere køretøjer
forude korrekt. Det medfører, at systemet ikke fungerer normalt eller er aktivt ved en
fejl, hvilket kan føre til en alvorlig ulykke.
Under kørsel
i-ACTIVSENSE
*Visse modeller.4-207

FORSIGTIG
•Sæt ikke tilbehør, klistermærker eller film på forruden i nærheden af FSC-kameraet.
Hvis området foran det linsen på det fremaddetekterende kamera (FSC) er blokeret, vil
de medføre, at systemet ikke fungerer korrekt. Det betyder, at hvert system muligvis
ikke vil fungere normalt, hvilket kunne føre til en pludselig ulykke.
•Adskil eller modificerer ikke det fremaddetekterende kamera (FSC).
Adskillelse eller modificering af det fremaddetekterende kamera (FSC) vil forårsage en
fejlfunktion eller forkert betjening. Det betyder, at hvert system muligvis ikke vil
fungere normalt, hvilket kunne føre til en pludselig ulykke.
•Overhold følgende forholdsregler for at sikre korrekt funktion af FSC-kameraet.
•Pas på ikke at ridse FSC-linsen, og sørg for, at den ikke bliver snavset.
•Fjern ikke FSC-dækslet.
•Placer ikke objekter på instrumentpanelet, som reflekterer lys.
•Hold altid forrudeglasset omkring kameraet rent ved at fjerne snavs eller dug. Brug
forrudeafrimeren til at fjerne dug på forruden.
•Kontakt en fagekspert for at få rengjort den indvendige side af forruden omkring
FSC-kameraet. Vi anbefaler et autoriseret Mazda-værksted.
•Kontakt en fagekspert, før der udføres reparationer omkring FSC-kameraet. Vi
anbefaler et autoriseret Mazda-værksted.
•Det fremaddetekterende kamera (FSC) er installeret på forruden. Kontakt en
fagekspert, når reparation og udskiftning er nødvendig. Vi anbefaler et autoriseret
Mazda-værksted.
•Ved rengøring af forruden må der ikke komme glasrens eller lignende
rengøringsvæsker på FSC-linsen. Desuden må FSC-linsen ikke berøres.
•Ved udførelse af reparationer omkring bakspejlet skal du kontakte en fagekspert. Vi
anbefaler et autoriseret Mazda-værksted.
•Kontakt en fagekspert for at få renset kameralinsen. Vi anbefaler en autoriseret
Mazda-reparatør.
•Slå ikke på, og anvend ikke stærk styrke på FSC-kameraet eller området omkring
det. Hvis det fremaddetekterende kamera (FSC) rammes hårdt, eller hvis der er
revner eller beskadigelse, der er forårsaget af omkastet grus eller rester i det
omgivende område, skal du standse brugen af følgende systemer og kontakte en
fagekspert. Vi anbefaler et autoriseret Mazda-værksted.
•High Beam Control-system (HBC)
•Adaptive LED-forlygter
•Lane Departure Warning System (LDWS)
•Driver Attention Alert (DAA)
•Lane-keep Assist System (LAS) og Lane Departure Warning System (LDWS)
•Traffic Sign Recognition System (TSR)
•Advanced Smart City Brake Support (Advanced SCBS)
Under kørsel
i-ACTIVSENSE
4-208

•Smart City Brake Support [Fremad] (SCBS F)
•Smart Brake Support (SBS)
•Sørg altid for, at alle hjul har den korrekte størrelse og samme producent, mærke og
dækprofil. Anvend desuden ikke dæk, der har vidt forskellige slidmønstre, på samme
bil, da systemet muligvis ikke vil fungere normalt.
•Det fremaddetekterende kamera (FSC) omfatter en funktion til detektering af en
snavset forrude, som giver føreren besked herom. Afhængigt af betingelserne vil
funktionen dog muligvis ikke detektere plastikposer, is eller sne på forruden. I sådanne
tilfælde kan systemet ikke nøjagtigt bestemme, om der er et køretøj forude, og vil ikke
kunne fungere normalt. Kør altid forsigtigt, og hold opmærksomheden på vejen forud.
BEMÆRK
•I følgende situationer kan det fremaddetekterende kamera (FSC) ikke detektere
målobjekter korrekt, og hvert enkelt system kan være ude af stand til at fungere
normalt.
•Højden af køretøjet forude er lavt.
•Du kører din bil ved samme hastighed som køretøjet forude.
•Forlygter er ikke tændt om natten, eller når der køres gennem en tunnel.
•I følgende situationer kan det fremaddetekterende kamera (FSC) muligvis ikke
detektere målobjekter korrekt.
•I dårlige vejrbetingelser, f.eks. regn, tåge og sne.
•Vinduesvaskeren bruges, eller vinduesviskerne bruges ikke, når det regner.
•Is, tåge, sne, frost, regn, snavs eller fremmedlegemer, f.eks. en plastikpose, der
hænger fast på forruden.
•Lastbiler med lave læsseplatforme og køretøjer, der kører med ekstrem lav hastighed
eller høje køretøjer.
•Når der køres ved siden af vægge uden mønster (herunder stakitter og vægge med
langsgående striber).
•Baglygterne på køretøjet foran er slukket.
•Et køretøj er uden for forlygternes belysningsområde.
•Køretøjet gennemfører et skarpt sving eller hører op eller ned af en stejl hældning.
•Indkørsel i eller udkørsel fra en tunnel.
•Der er læsset tung bagage, der får bilen til at hælde.
•Der skinnes stærkt lys på bilens forende (baglys eller fjernlys fra modkørende
køretøjer).
•Der er mange lyskilder på køretøjet forude.
•Når køretøjet forude ikke har baglygter, eller baglygterne er slukket om natten.
•Der er placeret lange bagageemner eller last på påmonterede tagskinner, som dækker
det fremaddetekterende kamera (FSC).
Under kørsel
i-ACTIVSENSE
4-209

•Udstødningsgas fra køretøjet foran, sand, sne og vanddampe, der stiger op fra
kloakdæksler og gitre, og vand sprøjtet ud i luften.
•Ved bugsering af et køretøj med fejl.
•Bilen køres med dæk med betydelig forskellig slitage.
•Bilen køres på hældninger eller ujævne veje.
•Der er vandpytter på vejen.
•Omgivelserne er mørke, f.eks. om natten, tidlig aften eller tidlig morgen eller i en
tunnel eller et parkeringshus.
•Lysstyrken af belysningen fra forlygterne reduceres, eller forlygternes belysning er
forringet pga. snavs eller en afvigende optisk akse.
•Målobjektet kommer ind i det fremaddetekterende kameras (FSC) blindvinkel.
•En person eller et objekt kommer pludseligt ind på vejen fra siden eller skærer lige
ind foran dig.
•Du skifter vognbaner og nærmer dig et køretøj forude.
•Når der køres ekstremt tæt på målobjektet.
•Når snekæder eller reservehjul er monteret.
•Køretøjet forude har en speciel form. For eksempel et køretøj, der trækker et
trailerhus eller en båd, eller et køretøjsvogn, der bærer et køretøj, hvis front peger
bagud.
•Hvis det fremaddetekterende kamera (FSC) ikke kan betjenes normalt på grund af
baglys eller tåge, standses de systemfunktioner, der er relateret til det
fremaddetekterende kamera (FSC) midlertidigt, og følgende advarselslys tændes. Dette
er dog ikke et tegn på defekter.
•Orange advarselslampe for High Beam Control-system (HBC)
•Orange advarselslampe for adaptive LED-forlygter
•Advarselslampe for Lane-keep Assist System (LAS) og Lane Departure Warning
System (LDWS)
•Orange advarselslampe for Smart Brake Support/Smart City Brake Support (SBS/
SCBS)
•Hvis det fremaddetekterende kamera (FSC) ikke kan betjenes normalt på grund af høje
temperaturer, standses de systemfunktioner, der er relateret til det fremaddetekterende
kamera (FSC) midlertidigt, og følgende advarselslys tændes. Dette er dog ikke et tegn
på defekter. Afkøl området omkring det fremaddetekterende kamera (FSC), f.eks. ved
at tænde airconditionanlægget.
•Orange advarselslampe for High Beam Control-system (HBC)
•Orange advarselslampe for adaptive LED-forlygter
•Advarselslampe for Lane-keep Assist System (LAS) og Lane Departure Warning
System (LDWS)
Under kørsel
i-ACTIVSENSE
4-210

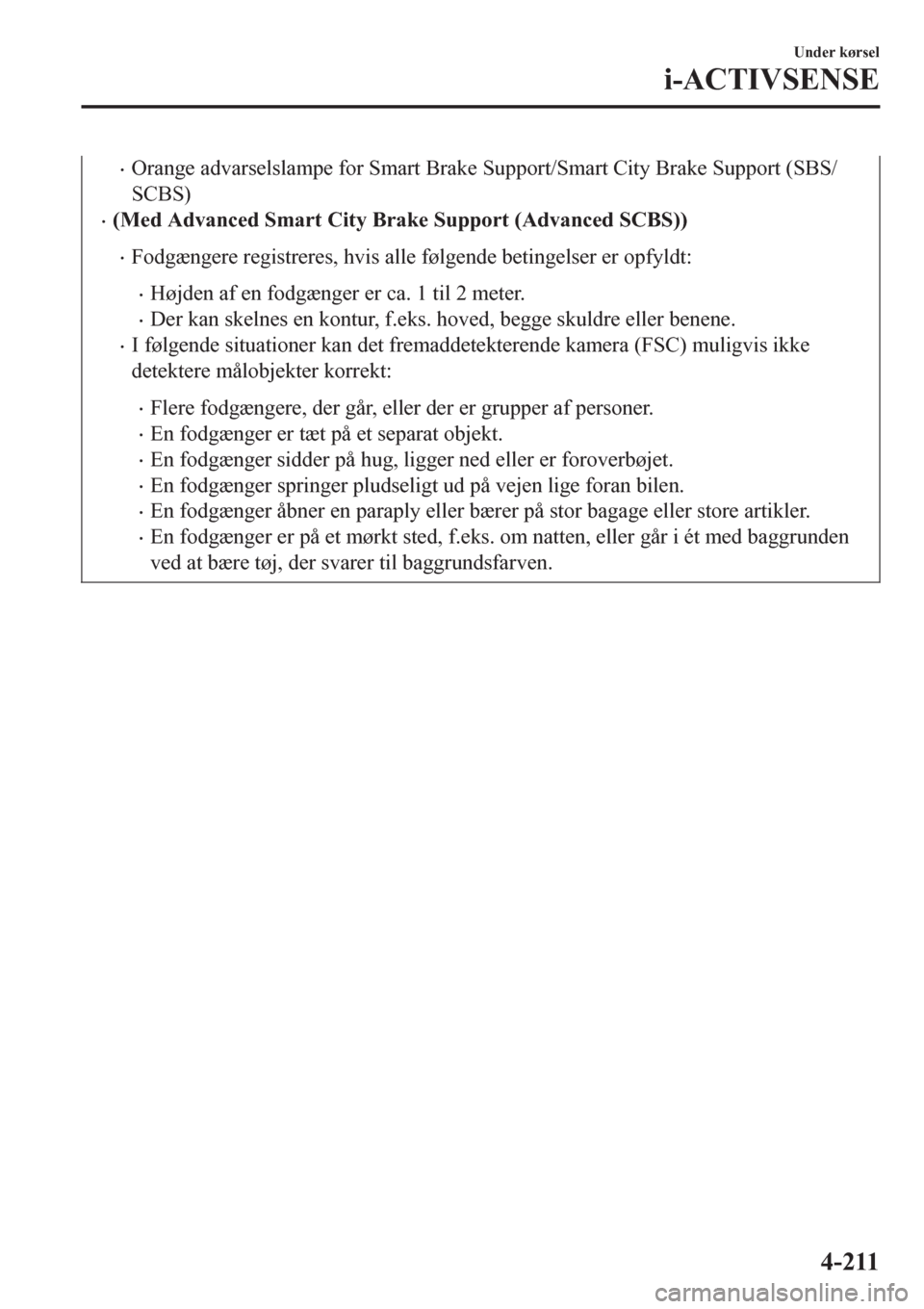

•Orange advarselslampe for Smart Brake Support/Smart City Brake Support (SBS/
SCBS)
•(Med Advanced Smart City Brake Support (Advanced SCBS))
•Fodgængere registreres, hvis alle følgende betingelser er opfyldt:
•Højden af en fodgænger er ca. 1 til 2 meter.
•Der kan skelnes en kontur, f.eks. hoved, begge skuldre eller benene.
•I følgende situationer kan det fremaddetekterende kamera (FSC) muligvis ikke
detektere målobjekter korrekt:
•Flere fodgængere, der går, eller der er grupper af personer.
•En fodgænger er tæt på et separat objekt.
•En fodgænger sidder på hug, ligger ned eller er foroverbøjet.
•En fodgænger springer pludseligt ud på vejen lige foran bilen.
•En fodgænger åbner en paraply eller bærer på stor bagage eller store artikler.
•En fodgænger er på et mørkt sted, f.eks. om natten, eller går i ét med baggrunden
ved at bære tøj, der svarer til baggrundsfarven.
Under kørsel
i-ACTIVSENSE
4-211

Radarsensor (foran)*
Din bil er udstyret med en radarsensor (foran).
Følgende systemer bruger også radarsensoren (foran).
•Mazda Radar Cruise Control (MRCC)
•Distance Recognition Support System (DRSS)
•Smart Brake Support (SBS)
Radarsensoren (foran) fungerer ved at registrere de radiobølger, der reflekteres fra et køretøj
forude eller en forhindring, og som sendes fra radarsensoren.
Radarsensoren (foran) er monteret bag frontemblemet.
Radarsensor (foran)
Hvis der vises "Front radar blocked" (Forreste radar blokeret) i multiinformationsdisplayet i
instrumentpanelet, skal du rengøre området omkring radarsensoren (foran).
Under kørsel
i-ACTIVSENSE
4-212*Visse modeller.

FORSIGTIG
Overhold følgende forholdsregler for at sikre korrekt funktion af alle systemer.
•Klæb ikke klistermærker (herunder gennemsigtige klistermærker) på overfladen af
kølergitteret og frontemblemet i og omkring radarsensoren (foran), og udskift ikke
kølergitteret og frontemblemet med noget produkt, der ikke er et originalt produkt, der
er designet til brug med radarsensoren (foran).
•Radarsensoren (foran) omfatter en funktion til detektering af snavs på radarsensorens
(foran) frontflade, som giver føreren besked herom. Afhængigt af betingelserne vil
funktionen dog muligvis ikke detektere plastikposer, vand eller sne, eller det vil tage
noget tid. Hvis det sker, vil systemet muligvis ikke fungere korrekt. Hold derfor altid
radarsensoren (foran) ren.
•Monter ikke en grillbeskytter.
•Hvis den forreste del af bilen er blevet beskadiget ved en ulykke, kan radarsensorens
(foran) placering være ændret. Stop øjeblikkeligt systemet, og få bilen efterset af et
autoriseret Mazda-værksted.
•Brug ikke kofangeren til at skubbe andre biler eller forhindringer med, f.eks. når du
kører ud af en parkeringsbås. Det kunne ramme radarsensoren (foran) og ændre dens
position.
•Fjern, adskil, eller modificer ikke radarsensoren (foran).
•Kontakt en autoriseret Mazda-forhandler for at få udført reparation, udskiftning eller
lakering omkring radarsensoren (foran).
•Juster ikke bilens affjedring. Hvis affjedringen ændres, kan bilens stilling over vejen
blive ændret, og radarsensoren (foran) vil muligvis ikke kunne detektere en bil eller en
forhindring forude korrekt.
Under kørsel
i-ACTIVSENSE
4-213
