2016 MAZDA MODEL 6 Instruktionsbog (in Danish)

Forlygter (fjernlys)
Kørelys/positionslys
Forlygter (nærlys)
Forlygter (fjernlys)/kørelys*
Tågeforlygter*
Blinklys foran
Positionslys
Signaturvingebelysning*
Blinklys på siden
Bremselys
Baglygter
Bremselys/baglygter
Blinklys bagpå
Baglygter (bagklapside)
Baklys (model med venstrestyring)
Baklys (model med højrestyring)
Tågebaglygte*1/baklys*2 (model med venstrestyring)
Tågebaglygte*1/baklys*2 (model med højrestyring)
Højt monteret bremselys
Nummerpladelys
Kabinelys/kortlampe (for)
Sminkespejllys*
Opmærksomhedslys
Kortlamper til bagsæder
Bagagerumslys (sedan)
Bagagerumslys (stationcar)
*1 Med tågebaglygte
*2 Uden tågebaglygte
Vedligeholdelse og pleje
Ejerens vedligeholdelse
6-48*Visse modeller.

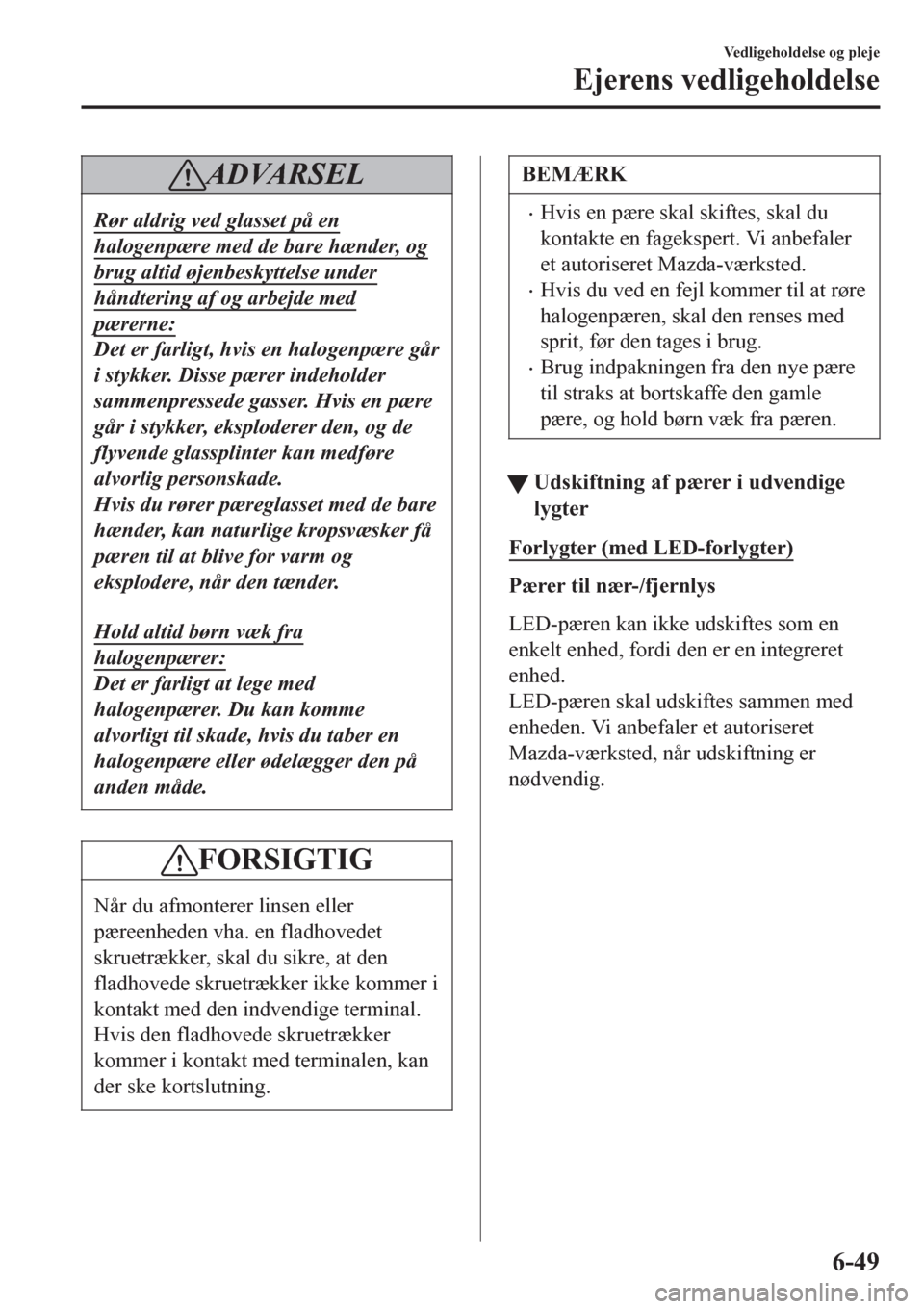

ADVARSEL
Rør aldrig ved glasset på en
halogenpære med de bare hænder, og
brug altid øjenbeskyttelse under
håndtering af og arbejde med
pærerne:
Det er farligt, hvis en halogenpære går
i stykker. Disse pærer indeholder
sammenpressede gasser. Hvis en pære
går i stykker, eksploderer den, og de
flyvende glassplinter kan medføre
alvorlig personskade.
Hvis du rører pæreglasset med de bare
hænder, kan naturlige kropsvæsker få
pæren til at blive for varm og
eksplodere, når den tænder.
Hold altid børn væk fra
halogenpærer:
Det er farligt at lege med
halogenpærer. Du kan komme
alvorligt til skade, hvis du taber en
halogenpære eller ødelægger den på
anden måde.
FORSIGTIG
Når du afmonterer linsen eller
pæreenheden vha. en fladhovedet
skruetrækker, skal du sikre, at den
fladhovede skruetrækker ikke kommer i
kontakt med den indvendige terminal.
Hvis den fladhovede skruetrækker
kommer i kontakt med terminalen, kan
der ske kortslutning.
BEMÆRK
•Hvis en pære skal skiftes, skal du
kontakte en fagekspert. Vi anbefaler
et autoriseret Mazda-værksted.
•Hvis du ved en fejl kommer til at røre
halogenpæren, skal den renses med
sprit, før den tages i brug.
•Brug indpakningen fra den nye pære
til straks at bortskaffe den gamle
pære, og hold børn væk fra pæren.
tUdskiftning af pærer i udvendige
lygter
Forlygter (med LED-forlygter)
Pærer til nær-/fjernlys
LED-pæren kan ikke udskiftes som en
enkelt enhed, fordi den er en integreret
enhed.
LED-pæren skal udskiftes sammen med
enheden. Vi anbefaler et autoriseret
Mazda-værksted, når udskiftning er
nødvendig.
Vedligeholdelse og pleje
Ejerens vedligeholdelse
6-49

Forlygter (med halogenforlygter)
Pærer til nærlys
1. Kontrollér, at tændingen er slået fra, og
at forlygterne er slukket.
2. Hvis der skal skiftes en pære i højre
side, skal motoren startes, rattet drejes
helt til venstre, og motoren slukkes.
Hvis der skal skiftes en pære i venstre
side, skal rattet drejes til højre.
3. Træk i midterdelen af plastikholderne,
og fjern dem.

Afmontering
Montering
4. Drej skruen mod uret, tag den ud, og
træk skærmen delvist tilbage.

5. Fjern ledningen fra enheden ved at
trykke tappen på strømledningen ind
og trække ledningen nedad.

6. Drej fatningen (inklusive pæren), og
fjern den. Tag forsigtigt pæren ud af
fatningen i reflektoren ved at trække
den lige baglæns ud af fatningen.

7. En ny pære indsættes i omvendt
rækkefølge af udtagningen.
Pærer til fjernlys/kørelys (med kørelys)
Vedligeholdelse og pleje
Ejerens vedligeholdelse
6-50

(Venstre side)
1. Kontrollér, at tændingen er slået fra, og
at forlygterne er slukket.
2. Åbn motorhjelmen.
3. Fjern klemmen.

4. Flyt luftrenserdækslet, og skab et
område, der er stort nok til at arbejde i.

5. Drej dækslet mod uret, og fjern det.

6. Drej fatningen (inklusive pæren) mod
uret, og fjern den.

7. En ny pære indsættes i omvendt
rækkefølge af udtagningen.
Vedligeholdelse og pleje
Ejerens vedligeholdelse
6-51

(Højre side)
1. Kontrollér, at tændingen er slået fra, og
at forlygterne er slukket.
2. Åbn motorhjelmen.
3. Frakobl klemmen.

Klemme
4. Fjern sprinklervæskebeholderen og
bolte.

SprinklervæskebeholderBolt
Holder
5. Fjern holderen.

Holder
6. Drej dækslet mod uret, og fjern det.

7. Drej fatningen (inklusive pæren) mod
uret, og fjern den.

8. En ny pære indsættes i omvendt
rækkefølge af udtagningen.
Vedligeholdelse og pleje
Ejerens vedligeholdelse
6-52

Pærer til fjernlys (uden kørelys)
(Venstre side)
1. Kontrollér, at tændingen er slået fra, og
at forlygterne er slukket.
2. Åbn motorhjelmen.
3. Fjern klemmen.

4. Flyt luftrenserdækslet, og skab et
område, der er stort nok til at arbejde i.

5. Fjern ledningen fra enheden ved at
trykke tappen på strømledningen ind
og trække ledningen nedad.

6. Drej fatningen (inklusive pæren), og
fjern den. Tag forsigtigt pæren ud af
fatningen i reflektoren ved at trække
den lige baglæns ud af fatningen.

7. En ny pære indsættes i omvendt
rækkefølge af udtagningen.
Vedligeholdelse og pleje
Ejerens vedligeholdelse
6-53

(Højre side)
1. Kontrollér, at tændingen er slået fra, og
at forlygterne er slukket.
2. Åbn motorhjelmen.
3. Frakobl klemmen.

Klemme
4. Fjern sprinklervæskebeholderen og
bolte.

SprinklervæskebeholderBolt
Holder
5. Fjern holderen.

Holder
6. Fjern ledningen fra enheden ved at
trykke tappen på strømledningen ind
og trække ledningen nedad.

Vedligeholdelse og pleje
Ejerens vedligeholdelse
6-54

7. Drej fatningen (inklusive pæren), og
fjern den. Tag forsigtigt pæren ud af
fatningen i reflektoren ved at trække
den lige baglæns ud af fatningen.

8. En ny pære indsættes i omvendt
rækkefølge af udtagningen.
Kørelys/positionslys (med
LED-forlygter),
signaturvingebelysning*
LED-pæren kan ikke udskiftes som en
enkelt enhed, fordi den er en integreret
enhed. LED-pæren skal udskiftes sammen
med enheden. Vi anbefaler et autoriseret
Mazda-værksted, når udskiftning er
nødvendig.
Blinklys foran, positionslys (med
halogenforlygter)
1. Kontrollér, at tændingen er slået fra, og
at forlygterne er slukket.
2. Hvis der skal skiftes en pære i højre
side, skal motoren startes, rattet drejes
helt til venstre, og motoren slukkes.
Hvis der skal skiftes en pære i venstre
side, skal rattet drejes til højre.
3. Træk i midterdelen af plastikholderne,
og fjern dem.

Afmontering
Montering
Vedligeholdelse og pleje
Ejerens vedligeholdelse
*Visse modeller.6-55
