168 4
Équipements de votre véhicule

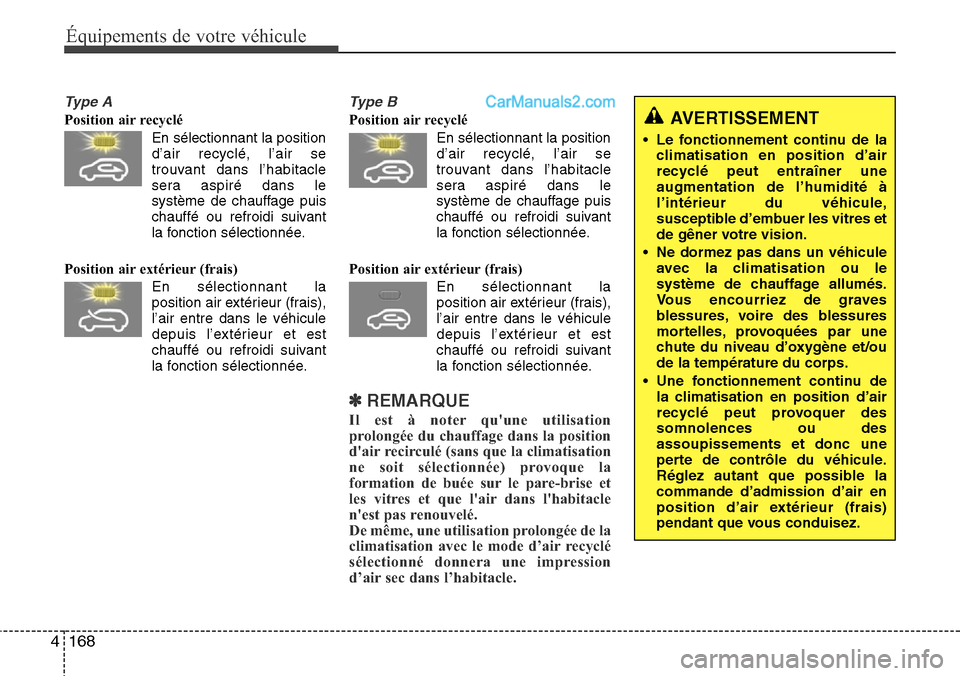

Type A
Position air recyclé
En sélectionnant la position
d’air recyclé, l’air se
trouvant dans l’habitacle
sera aspiré dans le
système de chauffage puis
chauffé ou refroidi suivant
la fonction sélectionnée.
Position air extérieur (frais)
En sélectionnant la
position air extérieur (frais),
l’air entre dans le véhicule
depuis l’extérieur et est
chauffé ou refroidi suivant
la fonction sélectionnée.
Type B
Position air recyclé
En sélectionnant la position
d’air recyclé, l’air se
trouvant dans l’habitacle
sera aspiré dans le
système de chauffage puis
chauffé ou refroidi suivant
la fonction sélectionnée.
Position air extérieur (frais)
En sélectionnant la
position air extérieur (frais),
l’air entre dans le véhicule
depuis l’extérieur et est
chauffé ou refroidi suivant
la fonction sélectionnée.
✽REMARQUE
Il est à noter qu'une utilisation
prolongée du chauffage dans la position
d'air recirculé (sans que la climatisation
ne soit sélectionnée) provoque la
formation de buée sur le pare-brise et
les vitres et que l'air dans l'habitacle
n'est pas renouvelé.
De même, une utilisation prolongée de la
climatisation avec le mode d’air recyclé
sélectionné donnera une impression
d’air sec dans l’habitacle.
AVERTISSEMENT
• Le fonctionnement continu de la
climatisation en position d’air
recyclé peut entraîner une
augmentation de l’humidité à
l’intérieur du véhicule,
susceptible d’embuer les vitres et
de gêner votre vision.
• Ne dormez pas dans un véhicule
avec la climatisation ou le
système de chauffage allumés.
Vous encourriez de graves
blessures, voire des blessures
mortelles, provoquées par une
chute du niveau d’oxygène et/ou
de la température du corps.
• Une fonctionnement continu de
la climatisation en position d’air
recyclé peut provoquer des
somnolences ou des
assoupissements et donc une
perte de contrôle du véhicule.
Réglez autant que possible la
commande d’admission d’air en
position d’air extérieur (frais)
pendant que vous conduisez.

4169
Équipements de votre véhicule

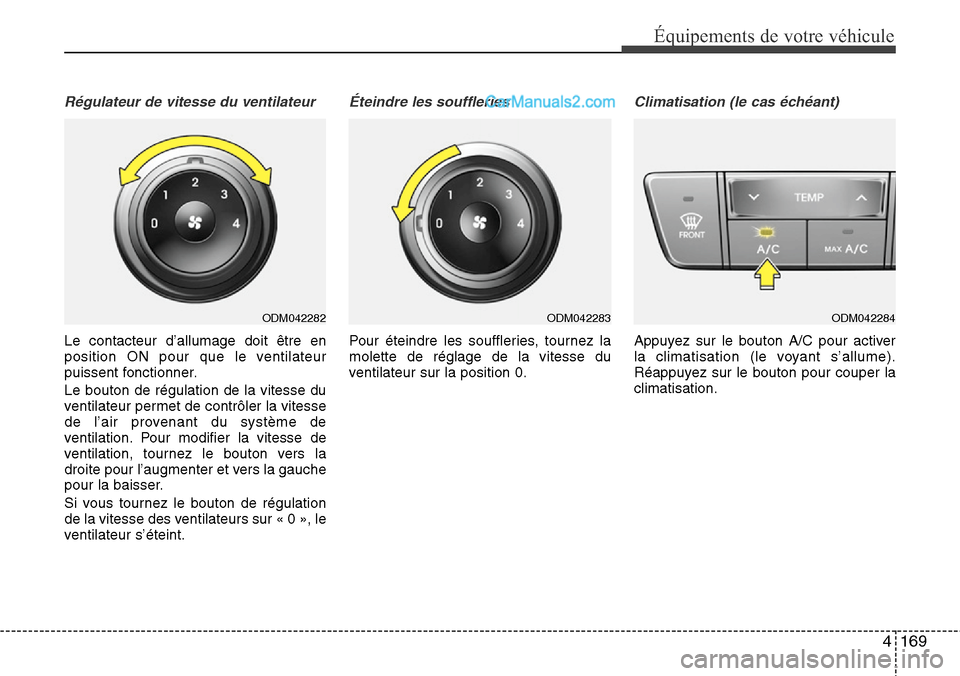

Régulateur de vitesse du ventilateur
Le contacteur d’allumage doit être en
position ON pour que le ventilateur
puissent fonctionner.
Le bouton de régulation de la vitesse du
ventilateur permet de contrôler la vitesse
de l’air provenant du système de
ventilation. Pour modifier la vitesse de
ventilation, tournez le bouton vers la
droite pour l’augmenter et vers la gauche
pour la baisser.
Si vous tournez le bouton de régulation
de la vitesse des ventilateurs sur « 0 », le
ventilateur s’éteint.
Éteindre les souffleries
Pour éteindre les souffleries, tournez la
molette de réglage de la vitesse du
ventilateur sur la position 0.
Climatisation (le cas échéant)
Appuyez sur le bouton A/C pour activer
la climatisation (le voyant s’allume).
Réappuyez sur le bouton pour couper la
climatisation.
ODM042282ODM042283ODM042284

170 4
Équipements de votre véhicule
Climatisation pour la 3èmerangée
de sièges (le cas échéant)
Pour activer le système de commande de
la climatisation pour la 3èmerangée de
sièges
1. Appuyez sur le bouton ON/OFF de la
climatisation pour la 3
èmerangée de
sièges situé sur le panneau de
commande avant de la climatisation,
puis réglez la vitesse de ventilation à
l'aide du commutateur de vitesse du
ventilateur de la 3
èmerangée. (le témoin
lumineux sur le bouton ON/OFF
s’allume.2. Pour désactiver le système de
commande de la climatisation pour la
3
èmerangée de sièges, appuyez sur le
bouton ON/OFF de la climatisation
pour la 3
èmerangée de sièges
également situé sur le panneau de
commande avant de la climatisation ou
réglez la vitesse de ventilation sur «
OFF » à l'aide du commutateur de
vitesse du ventilateur de la 3
èmerangée.
(le témoin lumineux sur le bouton
ON/OFF n’est pas allumé).
Fonctionnement du système
Ventilation
1. Réglez le mode sur la position .
2. Réglez la commande d’admission d’air
en position air extérieur (frais).
3. Réglez le régulateur de température
sur la position souhaitée.
4. Réglez la commande de vitesse du
ventilateur sur la vitesse désirée.
Chauffage
1. Réglez le mode sur la position .
2. Réglez la commande d’admission d’air
en position air extérieur (frais).
3. Réglez le régulateur de température
sur la position souhaitée.
4. Réglez la commande de vitesse du
ventilateur sur la vitesse désirée.
5. Si vous souhaitez obtenir un chauffage
déshumidifié, activez le système de
climatisation (le cas échéant).
• Si le pare-brise est embué, réglez le
système sur la position ou
.
ODM042296

4171
Équipements de votre véhicule

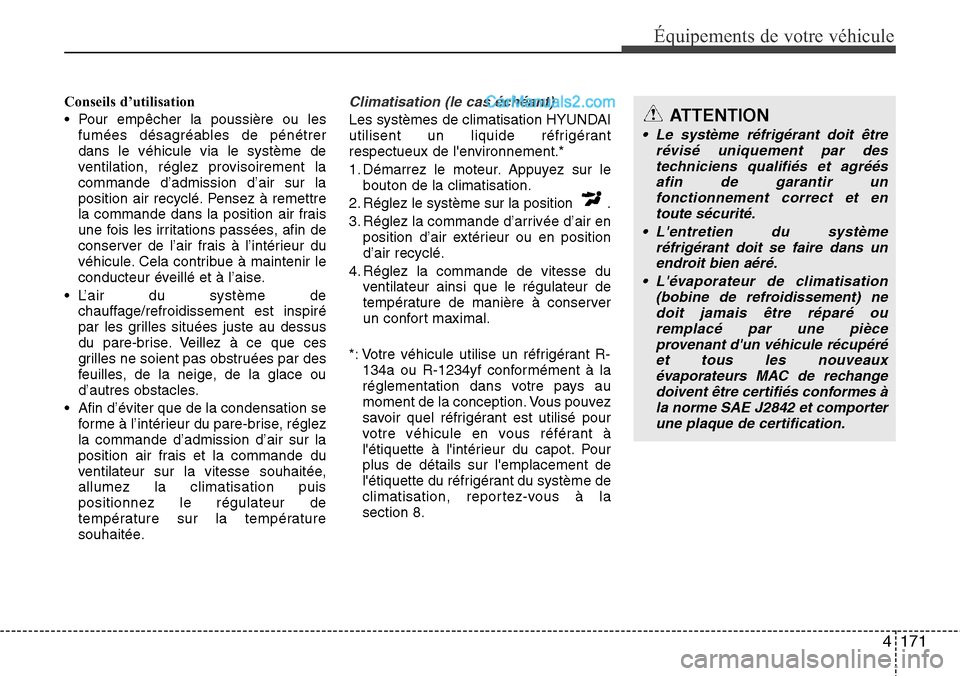

Conseils d’utilisation
• Pour empêcher la poussière ou les
fumées désagréables de pénétrer
dans le véhicule via le système de
ventilation, réglez provisoirement la
commande d’admission d’air sur la
position air recyclé. Pensez à remettre
la commande dans la position air frais
une fois les irritations passées, afin de
conserver de l’air frais à l’intérieur du
véhicule. Cela contribue à maintenir le
conducteur éveillé et à l’aise.
• L’air du système de
chauffage/refroidissement est inspiré
par les grilles situées juste au dessus
du pare-brise. Veillez à ce que ces
grilles ne soient pas obstruées par des
feuilles, de la neige, de la glace ou
d’autres obstacles.
• Afin d’éviter que de la condensation se
forme à l’intérieur du pare-brise, réglez
la commande d’admission d’air sur la
position air frais et la commande du
ventilateur sur la vitesse souhaitée,
allumez la climatisation puis
positionnez le régulateur de
température sur la température
souhaitée.Climatisation (le cas échéant)
Les systèmes de climatisation HYUNDAI
utilisent un liquide réfrigérant
respectueux de l'environnement.*
1. Démarrez le moteur. Appuyez sur le
bouton de la climatisation.
2. Réglez le système sur la position .
3. Réglez la commande d’arrivée d’air en
position d’air extérieur ou en position
d’air recyclé.
4. Réglez la commande de vitesse du
ventilateur ainsi que le régulateur de
température de manière à conserver
un confort maximal.
*: Votre véhicule utilise un réfrigérant R-
134a ou R-1234yf conformément à la
réglementation dans votre pays au
moment de la conception. Vous pouvez
savoir quel réfrigérant est utilisé pour
votre véhicule en vous référant à
l'étiquette à l'intérieur du capot. Pour
plus de détails sur l'emplacement de
l'étiquette du réfrigérant du système de
climatisation, reportez-vous à la
section 8.ATTENTION
• Le système réfrigérant doit être
révisé uniquement par des
techniciens qualifiés et agréés
afin de garantir un
fonctionnement correct et en
toute sécurité.
• L'entretien du système
réfrigérant doit se faire dans un
endroit bien aéré.
• L'évaporateur de climatisation
(bobine de refroidissement) ne
doit jamais être réparé ou
remplacé par une pièce
provenant d'un véhicule récupéré
et tous les nouveaux
évaporateurs MAC de rechange
doivent être certifiés conformes à
la norme SAE J2842 et comporter
une plaque de certification.

172 4
Équipements de votre véhicule

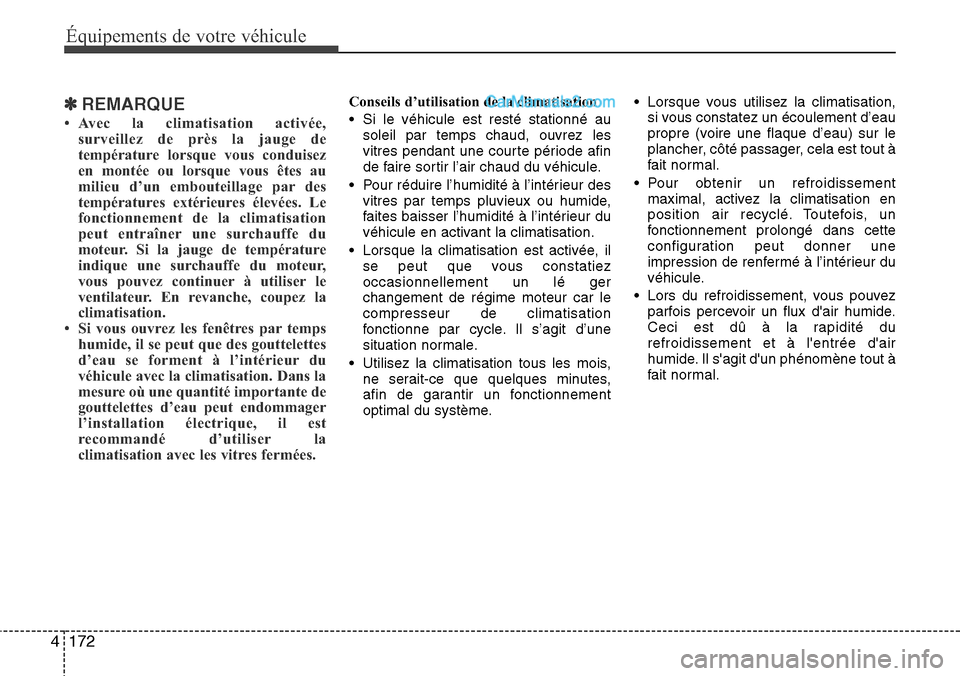

✽REMARQUE
• Avec la climatisation activée,
surveillez de près la jauge de
température lorsque vous conduisez
en montée ou lorsque vous êtes au
milieu d’un embouteillage par des
températures extérieures élevées. Le
fonctionnement de la climatisation
peut entraîner une surchauffe du
moteur. Si la jauge de température
indique une surchauffe du moteur,
vous pouvez continuer à utiliser le
ventilateur. En revanche, coupez la
climatisation.
• Si vous ouvrez les fenêtres par temps
humide, il se peut que des gouttelettes
d’eau se forment à l’intérieur du
véhicule avec la climatisation. Dans la
mesure où une quantité importante de
gouttelettes d’eau peut endommager
l’installation électrique, il est
recommandé d’utiliser la
climatisation avec les vitres fermées.
Conseils d’utilisation de la climatisation
• Si le véhicule est resté stationné au
soleil par temps chaud, ouvrez les
vitres pendant une courte période afin
de faire sortir l’air chaud du véhicule.
• Pour réduire l’humidité à l’intérieur des
vitres par temps pluvieux ou humide,
faites baisser l’humidité à l’intérieur du
véhicule en activant la climatisation.
• Lorsque la climatisation est activée, il
se peut que vous constatiez
occasionnellement un lé ger
changement de régime moteur car le
compresseur de climatisation
fonctionne par cycle. Il s’agit d’une
situation normale.
• Utilisez la climatisation tous les mois,
ne serait-ce que quelques minutes,
afin de garantir un fonctionnement
optimal du système.• Lorsque vous utilisez la climatisation,
si vous constatez un écoulement d’eau
propre (voire une flaque d’eau) sur le
plancher, côté passager, cela est tout à
fait normal.
• Pour obtenir un refroidissement
maximal, activez la climatisation en
position air recyclé. Toutefois, un
fonctionnement prolongé dans cette
configuration peut donner une
impression de renfermé à l’intérieur du
véhicule.
• Lors du refroidissement, vous pouvez
parfois percevoir un flux d'air humide.
Ceci est dû à la rapidité du
refroidissement et à l'entrée d'air
humide. Il s'agit d'un phénomène tout à
fait normal.

4173
Équipements de votre véhicule

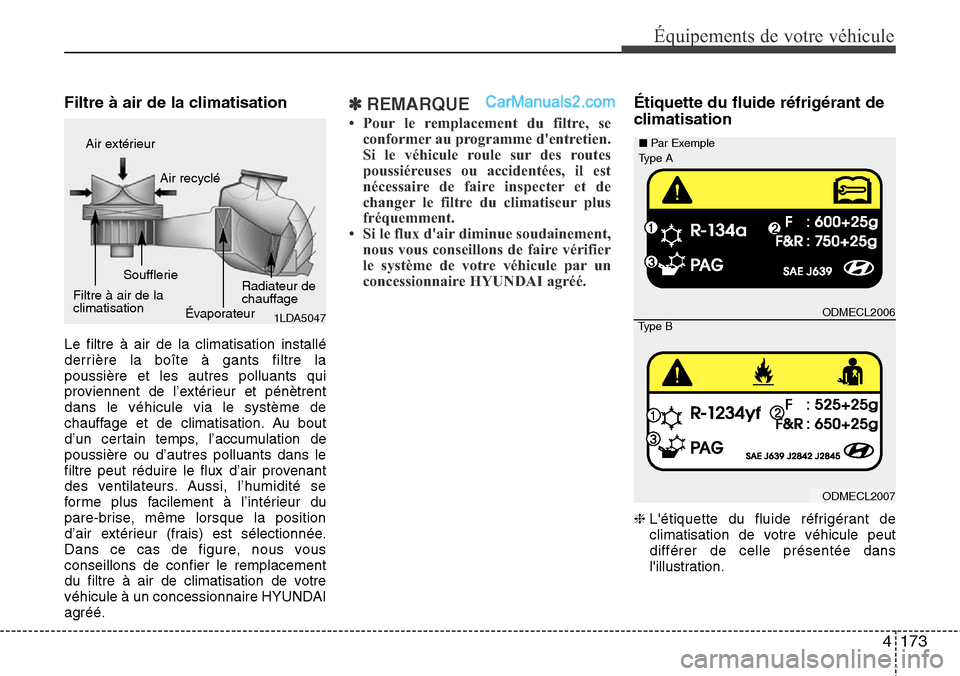

Filtre à air de la climatisation
Le filtre à air de la climatisation installé
derrière la boîte à gants filtre la
poussière et les autres polluants qui
proviennent de l’extérieur et pénètrent
dans le véhicule via le système de
chauffage et de climatisation. Au bout
d’un certain temps, l’accumulation de
poussière ou d’autres polluants dans le
filtre peut réduire le flux d’air provenant
des ventilateurs. Aussi, l’humidité se
forme plus facilement à l’intérieur du
pare-brise, même lorsque la position
d’air extérieur (frais) est sélectionnée.
Dans ce cas de figure, nous vous
conseillons de confier le remplacement
du filtre à air de climatisation de votre
véhicule à un concessionnaire HYUNDAI
agréé.
✽REMARQUE
• Pour le remplacement du filtre, se
conformer au programme d'entretien.
Si le véhicule roule sur des routes
poussiéreuses ou accidentées, il est
nécessaire de faire inspecter et de
changer le filtre du climatiseur plus
fréquemment.
• Si le flux d'air diminue soudainement,
nous vous conseillons de faire vérifier
le système de votre véhicule par un
concessionnaire HYUNDAI agréé.
Étiquette du fluide réfrigérant de
climatisation
❈L'étiquette du fluide réfrigérant de
climatisation de votre véhicule peut
différer de celle présentée dans
l'illustration.
1LDA5047
Air extérieur
Air recyclé
Filtre à air de la
climatisationSoufflerie
ÉvaporateurRadiateur de
chauffage
ODMECL2006
ODMECL2007 ■Par Exemple
Type B
Type A

174 4
Équipements de votre véhicule

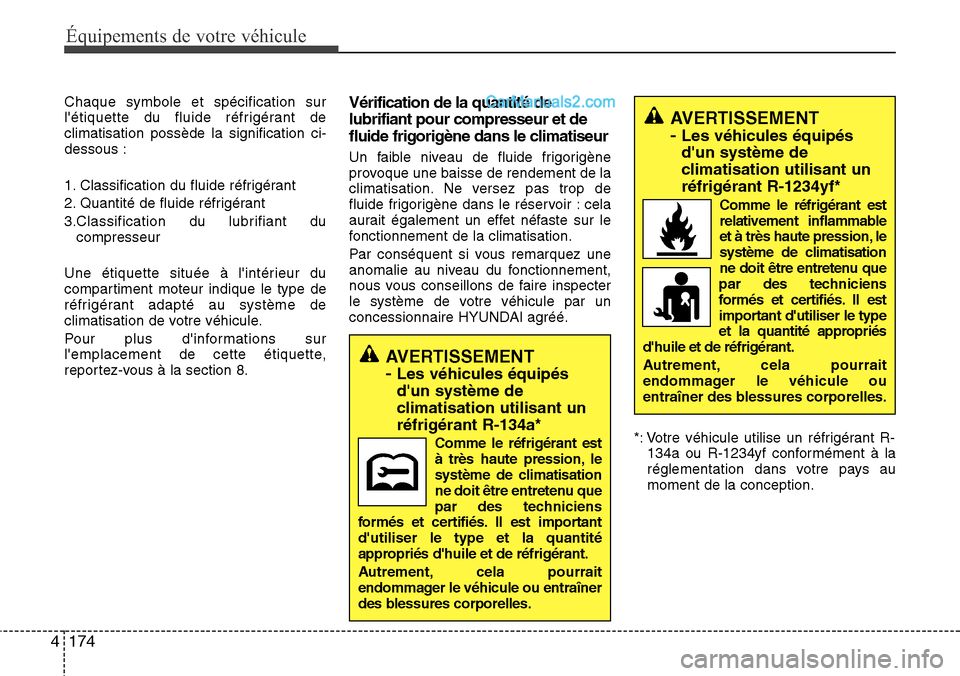

Chaque symbole et spécification sur
l'étiquette du fluide réfrigérant de
climatisation possède la signification ci-
dessous :
1. Classification du fluide réfrigérant
2. Quantité de fluide réfrigérant
3.Classification du lubrifiant du
compresseur
Une étiquette située à l'intérieur du
compartiment moteur indique le type de
réfrigérant adapté au système de
climatisation de votre véhicule.
Pour plus d'informations sur
l'emplacement de cette étiquette,
reportez-vous à la section 8.Vérification de la quantité de
lubrifiant pour compresseur et de
fluide frigorigène dans le climatiseur
Un faible niveau de fluide frigorigène
provoque une baisse de rendement de la
climatisation. Ne versez pas trop de
fluide frigorigène dans le réservoir : cela
aurait également un effet néfaste sur le
fonctionnement de la climatisation.
Par conséquent si vous remarquez une
anomalie au niveau du fonctionnement,
nous vous conseillons de faire inspecter
le système de votre véhicule par un
concessionnaire HYUNDAI agréé.
*: Votre véhicule utilise un réfrigérant R-
134a ou R-1234yf conformément à la
réglementation dans votre pays au
moment de la conception.
AVERTISSEMENT
-
Les véhicules équipés
d'un système de
climatisation utilisant un
réfrigérant R-134a*
Comme le réfrigérant est
à très haute pression, le
système de climatisation
ne doit être entretenu que
par des techniciens
formés et certifiés. Il est important
d'utiliser le type et la quantité
appropriés d'huile et de réfrigérant.
Autrement, cela pourrait
endommager le véhicule ou entraîner
des blessures corporelles.
AVERTISSEMENT
-
Les véhicules équipés
d'un système de
climatisation utilisant un
réfrigérant R-1234yf*
Comme le réfrigérant est
relativement inflammable
et à très haute pression, le
système de climatisation
ne doit être entretenu que
par des techniciens
formés et certifiés. Il est
important d'utiliser le type
et la quantité appropriés
d'huile et de réfrigérant.
Autrement, cela pourrait
endommager le véhicule ou
entraîner des blessures corporelles.

4175
Équipements de votre véhicule

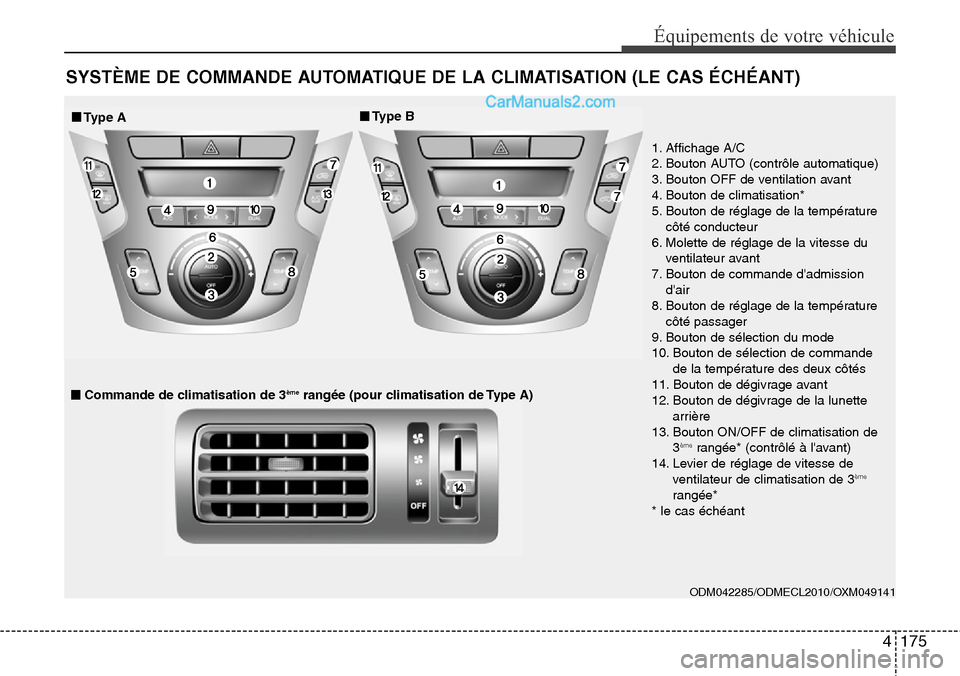

SYSTÈME DE COMMANDE AUTOMATIQUE DE LA CLIMATISATION (LE CAS ÉCHÉANT)
ODM042285/ODMECL2010/OXM049141
1. Affichage A/C
2. Bouton AUTO (contrôle automatique)
3. Bouton OFF de ventilation avant
4. Bouton de climatisation*
5. Bouton de réglage de la température
côté conducteur
6. Molette de réglage de la vitesse du
ventilateur avant
7. Bouton de commande d'admission
d'air
8. Bouton de réglage de la température
côté passager
9. Bouton de sélection du mode
10. Bouton de sélection de commande
de la température des deux côtés
11. Bouton de dégivrage avant
12. Bouton de dégivrage de la lunette
arrière
13. Bouton ON/OFF de climatisation de
3
èmerangée* (contrôlé à l'avant)
14. Levier de réglage de vitesse de
ventilateur de climatisation de 3
ème
rangée*
* le cas échéant
■■Type A■Type B
■■Commande de climatisation de 3èmerangée (pour climatisation de Type A)
