2016 Hyundai Santa Fe Manuel du propriétaire (in French)

72 4
Équipements de votre véhicule

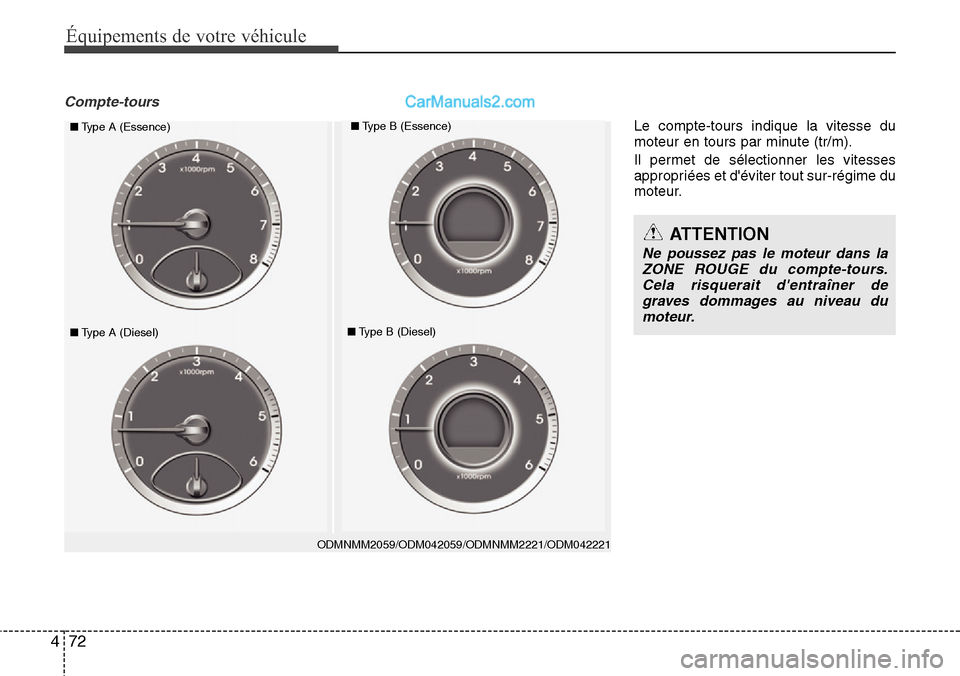

Compte-tours
ODMNMM2059/ODM042059/ODMNMM2221/ODM042221
■Type A (Essence)■Type B (Essence)
■Type A (Diesel)■Type B (Diesel)
ATTENTION
Ne poussez pas le moteur dans la
ZONE ROUGE du compte-tours.
Cela risquerait d'entraîner de
graves dommages au niveau du
moteur.
Le compte-tours indique la vitesse du
moteur en tours par minute (tr/m).
Il permet de sélectionner les vitesses
appropriées et d'éviter tout sur-régime du
moteur.

473
Équipements de votre véhicule

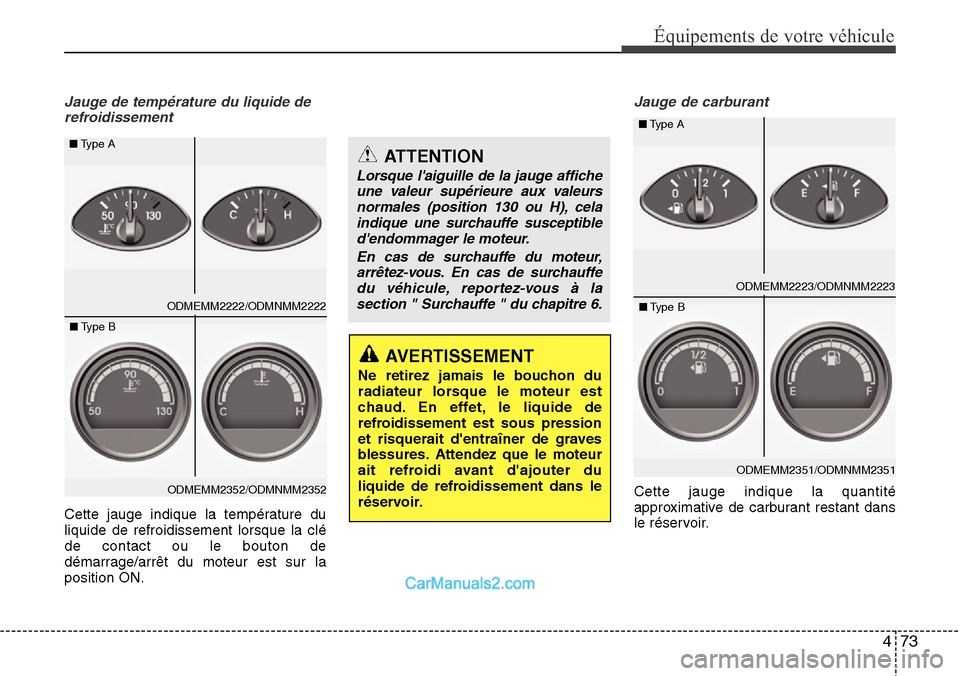

Jauge de température du liquide de
refroidissement
Cette jauge indique la température du
liquide de refroidissement lorsque la clé
de contact ou le bouton de
démarrage/arrêt du moteur est sur la
position ON.
Jauge de carburant
Cette jauge indique la quantité
approximative de carburant restant dans
le réservoir.
AVERTISSEMENT
Ne retirez jamais le bouchon du
radiateur lorsque le moteur est
chaud. En effet, le liquide de
refroidissement est sous pression
et risquerait d'entraîner de graves
blessures. Attendez que le moteur
ait refroidi avant d'ajouter du
liquide de refroidissement dans le
réservoir.
ATTENTION
Lorsque l'aiguille de la jauge affiche
une valeur supérieure aux valeurs
normales (position 130 ou H), cela
indique une surchauffe susceptible
d'endommager le moteur.
En cas de surchauffe du moteur,
arrêtez-vous. En cas de surchauffe
du véhicule, reportez-vous à la
section " Surchauffe " du chapitre 6.
ODMEMM2223/ODMNMM2223 ■Type A
ODMEMM2351/ODMNMM2351 ■Type B
ODMEMM2222/ODMNMM2222 ■Type A
ODMEMM2352/ODMNMM2352 ■Type B

74 4
Équipements de votre véhicule

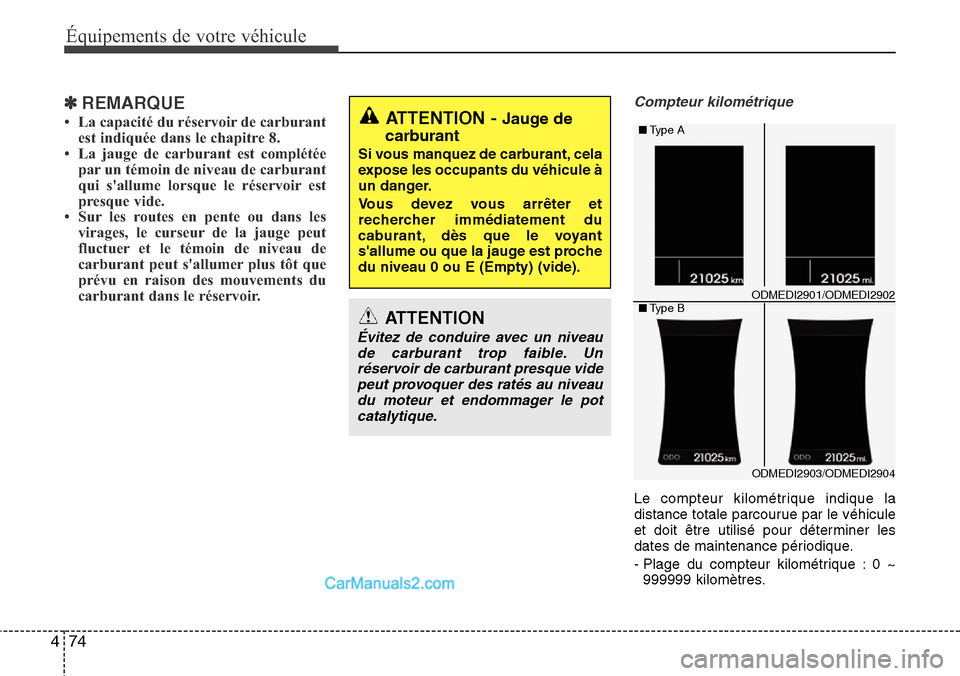

✽REMARQUE
• La capacité du réservoir de carburant
est indiquée dans le chapitre 8.
• La jauge de carburant est complétée
par un témoin de niveau de carburant
qui s'allume lorsque le réservoir est
presque vide.
• Sur les routes en pente ou dans les
virages, le curseur de la jauge peut
fluctuer et le témoin de niveau de
carburant peut s'allumer plus tôt que
prévu en raison des mouvements du
carburant dans le réservoir.
Compteur kilométrique
Le compteur kilométrique indique la
distance totale parcourue par le véhicule
et doit être utilisé pour déterminer les
dates de maintenance périodique.
- Plage du compteur kilométrique : 0 ~
999999 kilomètres.
ATTENTION
Évitez de conduire avec un niveau
de carburant trop faible. Un
réservoir de carburant presque vide
peut provoquer des ratés au niveau
du moteur et endommager le pot
catalytique.
ODMEDI2903/ODMEDI2904 ■Type A
■Type B
ODMEDI2901/ODMEDI2902
ATTENTION - Jauge de
carburant
Si vous manquez de carburant, cela
expose les occupants du véhicule à
un danger.
Vous devez vous arrêter et
rechercher immédiatement du
caburant, dès que le voyant
s'allume ou que la jauge est proche
du niveau 0 ou E (Empty) (vide).

475
Équipements de votre véhicule

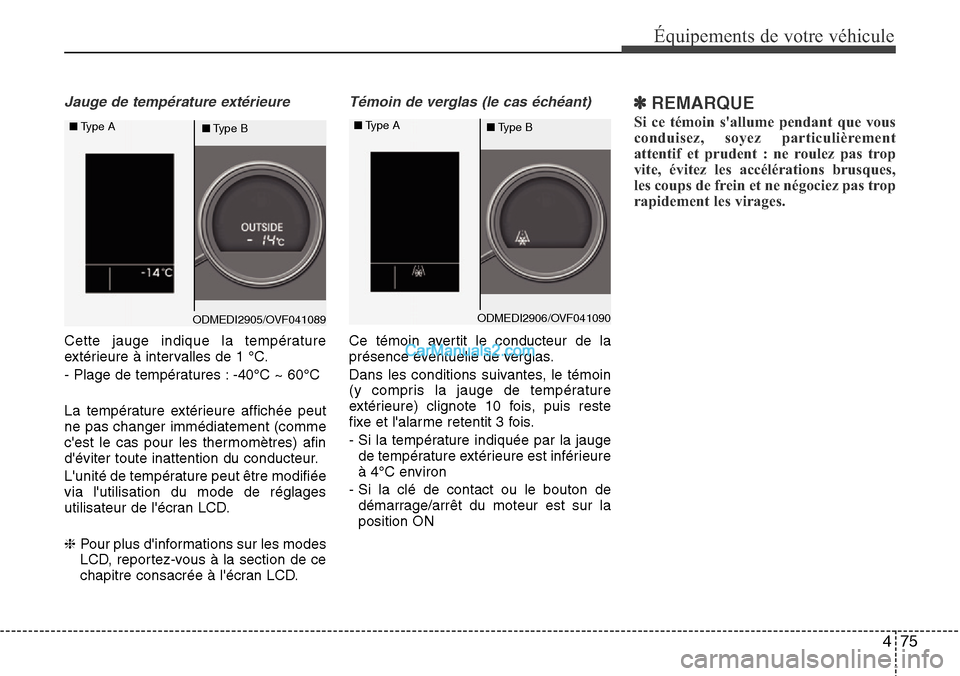

Jauge de température extérieure
Cette jauge indique la température
extérieure à intervalles de 1 °C.
- Plage de températures : -40°C ~ 60°C
La température extérieure affichée peut
ne pas changer immédiatement (comme
c'est le cas pour les thermomètres) afin
d'éviter toute inattention du conducteur.
L'unité de température peut être modifiée
via l'utilisation du mode de réglages
utilisateur de l'écran LCD.
❈Pour plus d'informations sur les modes
LCD, reportez-vous à la section de ce
chapitre consacrée à l'écran LCD.
Témoin de verglas (le cas échéant)
Ce témoin avertit le conducteur de la
présence éventuelle de verglas.
Dans les conditions suivantes, le témoin
(y compris la jauge de température
extérieure) clignote 10 fois, puis reste
fixe et l'alarme retentit 3 fois.
- Si la température indiquée par la jauge
de température extérieure est inférieure
à 4°C environ
- Si la clé de contact ou le bouton de
démarrage/arrêt du moteur est sur la
position ON
✽REMARQUE
Si ce témoin s'allume pendant que vous
conduisez, soyez particulièrement
attentif et prudent : ne roulez pas trop
vite, évitez les accélérations brusques,
les coups de frein et ne négociez pas trop
rapidement les virages.
ODMEDI2905/OVF041089 ■Type A
■Type BODMEDI2906/OVF041090 ■Type A
■Type B

76 4
Équipements de votre véhicule

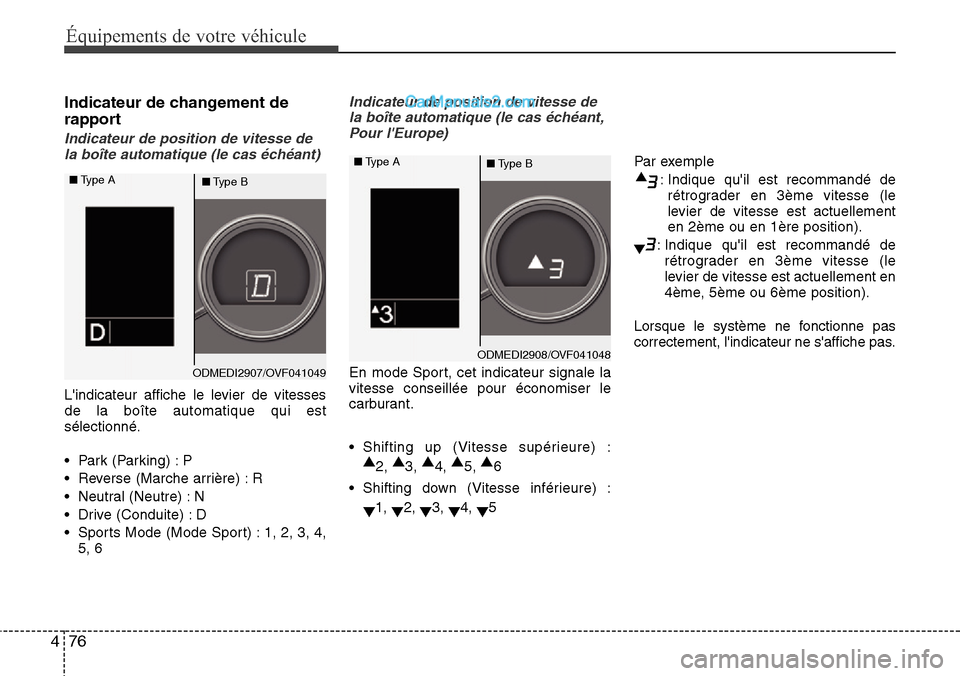

Indicateur de changement de
rapport
Indicateur de position de vitesse de
la boîte automatique (le cas échéant)
L'indicateur affiche le levier de vitesses
de la boîte automatique qui est
sélectionné.
• Park (Parking) : P
• Reverse (Marche arrière) : R
• Neutral (Neutre) : N
• Drive (Conduite) : D
• Sports Mode (Mode Sport) : 1, 2, 3, 4,
5, 6
Indicateur de position de vitesse de
la boîte automatique (le cas échéant,
Pour l'Europe)
En mode Sport, cet indicateur signale la
vitesse conseillée pour économiser le
carburant.
• Shifting up (Vitesse supérieure) :
▲
2, ▲
3, ▲
4, ▲
5, ▲
6
• Shifting down (Vitesse inférieure) :
▼1,
▼2,
▼3,
▼4,
▼5Par exemple
: Indique qu'il est recommandé de
rétrograder en 3ème vitesse (le
levier de vitesse est actuellement
en 2ème ou en 1ère position).
: Indique qu'il est recommandé de
rétrograder en 3ème vitesse (le
levier de vitesse est actuellement en
4ème, 5ème ou 6ème position).
Lorsque le système ne fonctionne pas
correctement, l'indicateur ne s'affiche pas.ODMEDI2907/OVF041049 ■Type A
■Type B
ODMEDI2908/OVF041048 ■Type A
■Type B

477
Équipements de votre véhicule

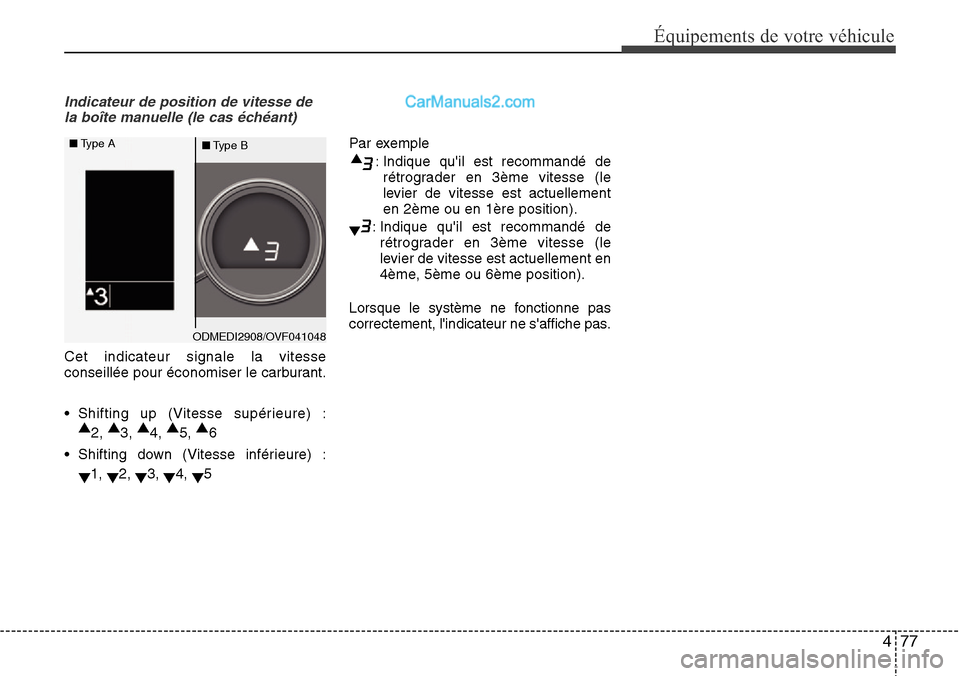

Indicateur de position de vitesse de
la boîte manuelle (le cas échéant)
Cet indicateur signale la vitesse
conseillée pour économiser le carburant.
• Shifting up (Vitesse supérieure) :
▲
2, ▲
3, ▲
4, ▲
5, ▲
6
• Shifting down (Vitesse inférieure) :
▼1,
▼2,
▼3,
▼4,
▼5Par exemple
: Indique qu'il est recommandé de
rétrograder en 3ème vitesse (le
levier de vitesse est actuellement
en 2ème ou en 1ère position).
: Indique qu'il est recommandé de
rétrograder en 3ème vitesse (le
levier de vitesse est actuellement en
4ème, 5ème ou 6ème position).
Lorsque le système ne fonctionne pas
correctement, l'indicateur ne s'affiche pas.
ODMEDI2908/OVF041048 ■Type A
■Type B

78 4
Équipements de votre véhicule

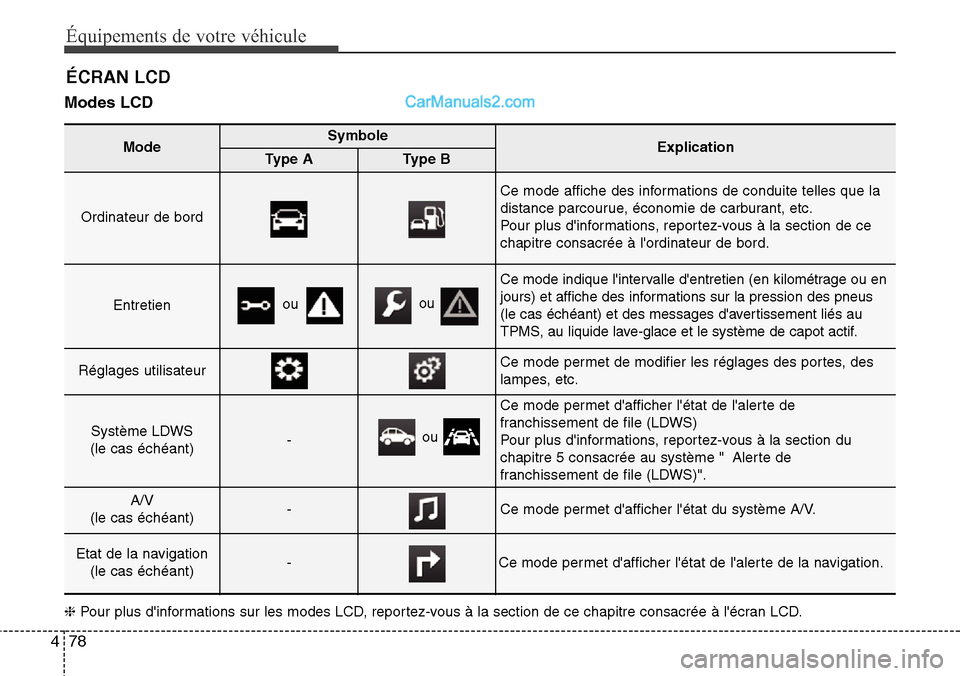

Modes LCD
ÉCRAN LCD
ModeSymboleExplicationType AType B
Ordinateur de bord
Ce mode affiche des informations de conduite telles que la
distance parcourue, économie de carburant, etc.
Pour plus d'informations, reportez-vous à la section de ce
chapitre consacrée à l'ordinateur de bord.
Entretien
Ce mode indique l'intervalle d'entretien (en kilométrage ou en
jours) et affiche des informations sur la pression des pneus
(le cas échéant) et des messages d'avertissement liés au
TPMS, au liquide lave-glace et le système de capot actif.
Réglages utilisateurCe mode permet de modifier les réglages des portes, des
lampes, etc.
Système LDWS
(le cas échéant)-
Ce mode permet d'afficher l'état de l'alerte de
franchissement de file (LDWS)
Pour plus d'informations, reportez-vous à la section du
chapitre 5 consacrée au système " Alerte de
franchissement de file (LDWS)".
A/V
(le cas échéant)-Ce mode permet d'afficher l'état du système A/V.
Etat de la navigation
(le cas échéant)-Ce mode permet d'afficher l'état de l'alerte de la navigation.
ouou
ou
❈Pour plus d'informations sur les modes LCD, reportez-vous à la section de ce chapitre consacrée à l'écran LCD.

479
Équipements de votre véhicule

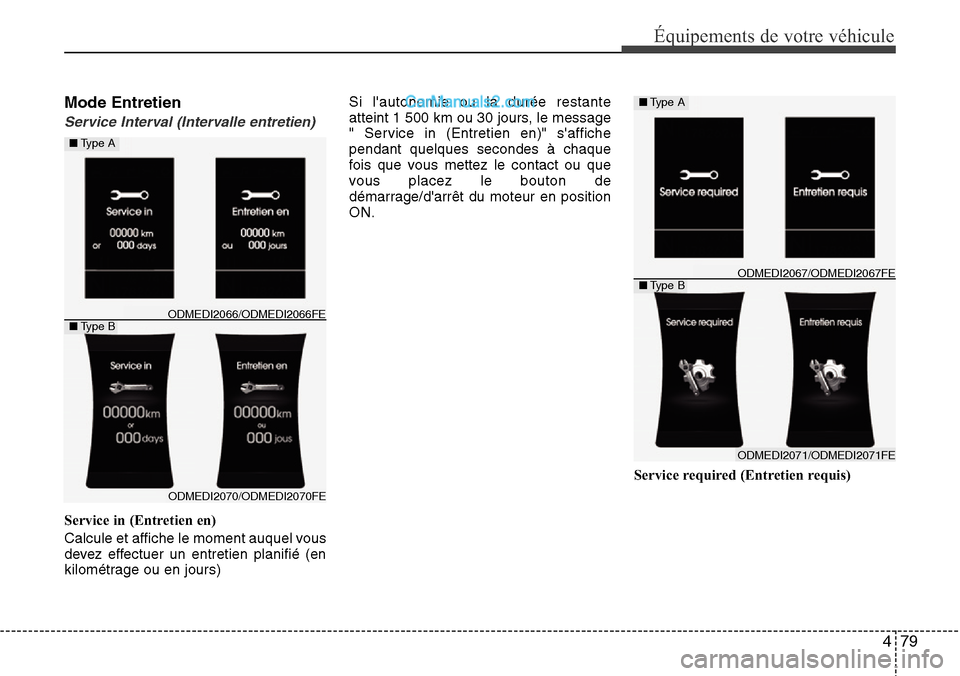

Mode Entretien
Service Interval (Intervalle entretien)
Service in (Entretien en)
Calcule et affiche le moment auquel vous
devez effectuer un entretien planifié (en
kilométrage ou en jours)Si l'autonomie ou la durée restante
atteint 1 500 km ou 30 jours, le message
" Service in (Entretien en)" s'affiche
pendant quelques secondes à chaque
fois que vous mettez le contact ou que
vous placez le bouton de
démarrage/d'arrêt du moteur en position
ON.
Service required (Entretien requis)
■Type A
■Type B
ODMEDI2070/ODMEDI2070FE
ODMEDI2066/ODMEDI2066FE
■Type A
■Type B
ODMEDI2071/ODMEDI2071FE
ODMEDI2067/ODMEDI2067FE
