2016 Hyundai Santa Fe Manuel du propriétaire (in French)

112 4
Équipements de votre véhicule

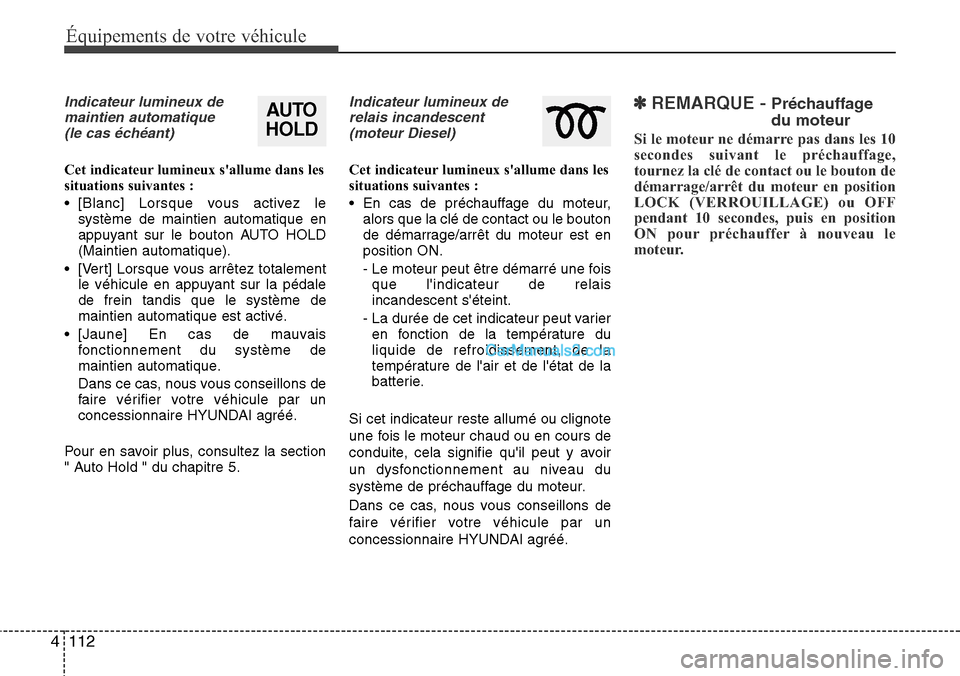

Indicateur lumineux de
maintien automatique
(le cas échéant)
Cet indicateur lumineux s'allume dans les
situations suivantes :
• [Blanc] Lorsque vous activez le
système de maintien automatique en
appuyant sur le bouton AUTO HOLD
(Maintien automatique).
• [Vert] Lorsque vous arrêtez totalement
le véhicule en appuyant sur la pédale
de frein tandis que le système de
maintien automatique est activé.
• [Jaune] En cas de mauvais
fonctionnement du système de
maintien automatique.
Dans ce cas, nous vous conseillons de
faire vérifier votre véhicule par un
concessionnaire HYUNDAI agréé.
Pour en savoir plus, consultez la section
" Auto Hold " du chapitre 5.
Indicateur lumineux de
relais incandescent
(moteur Diesel)
Cet indicateur lumineux s'allume dans les
situations suivantes :
• En cas de préchauffage du moteur,
alors que la clé de contact ou le bouton
de démarrage/arrêt du moteur est en
position ON.
- Le moteur peut être démarré une fois
que l'indicateur de relais
incandescent s'éteint.
- La durée de cet indicateur peut varier
en fonction de la température du
liquide de refroidissement, de la
température de l'air et de l'état de la
batterie.
Si cet indicateur reste allumé ou clignote
une fois le moteur chaud ou en cours de
conduite, cela signifie qu'il peut y avoir
un dysfonctionnement au niveau du
système de préchauffage du moteur.
Dans ce cas, nous vous conseillons de
faire vérifier votre véhicule par un
concessionnaire HYUNDAI agréé.
✽REMARQUE - Préchauffage
du moteur
Si le moteur ne démarre pas dans les 10
secondes suivant le préchauffage,
tournez la clé de contact ou le bouton de
démarrage/arrêt du moteur en position
LOCK (VERROUILLAGE) ou OFF
pendant 10 secondes, puis en position
ON pour préchauffer à nouveau le
moteur.
AUTO
HOLD

4 113
Équipements de votre véhicule

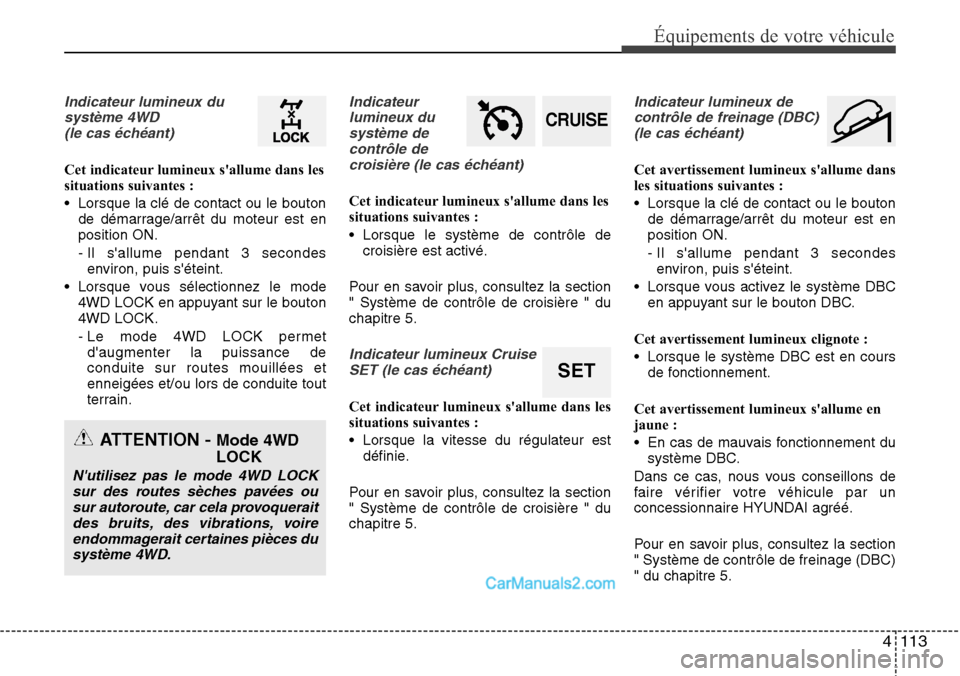

Indicateur lumineux du
système 4WD
(le cas échéant)
Cet indicateur lumineux s'allume dans les
situations suivantes :
• Lorsque la clé de contact ou le bouton
de démarrage/arrêt du moteur est en
position ON.
- Il s'allume pendant 3 secondes
environ, puis s'éteint.
• Lorsque vous sélectionnez le mode
4WD LOCK en appuyant sur le bouton
4WD LOCK.
- Le mode 4WD LOCK permet
d'augmenter la puissance de
conduite sur routes mouillées et
enneigées et/ou lors de conduite tout
terrain.
Indicateur
lumineux du
système de
contrôle de
croisière (le cas échéant)
Cet indicateur lumineux s'allume dans les
situations suivantes :
• Lorsque le système de contrôle de
croisière est activé.
Pour en savoir plus, consultez la section
" Système de contrôle de croisière " du
chapitre 5.
Indicateur lumineux Cruise
SET (le cas échéant)
Cet indicateur lumineux s'allume dans les
situations suivantes :
• Lorsque la vitesse du régulateur est
définie.
Pour en savoir plus, consultez la section
" Système de contrôle de croisière " du
chapitre 5.
Indicateur lumineux de
contrôle de freinage (DBC)
(le cas échéant)
Cet avertissement lumineux s'allume dans
les situations suivantes :
• Lorsque la clé de contact ou le bouton
de démarrage/arrêt du moteur est en
position ON.
- Il s'allume pendant 3 secondes
environ, puis s'éteint.
• Lorsque vous activez le système DBC
en appuyant sur le bouton DBC.
Cet avertissement lumineux clignote :
• Lorsque le système DBC est en cours
de fonctionnement.
Cet avertissement lumineux s'allume en
jaune :
• En cas de mauvais fonctionnement du
système DBC.
Dans ce cas, nous vous conseillons de
faire vérifier votre véhicule par un
concessionnaire HYUNDAI agréé.
Pour en savoir plus, consultez la section
" Système de contrôle de freinage (DBC)
" du chapitre 5.
ATTENTION - Mode 4WD
LOCK
N'utilisez pas le mode 4WD LOCK
sur des routes sèches pavées ou
sur autoroute, car cela provoquerait
des bruits, des vibrations, voire
endommagerait certaines pièces du
système 4WD.
CRUISE
SET

Équipements de votre véhicule
114 4

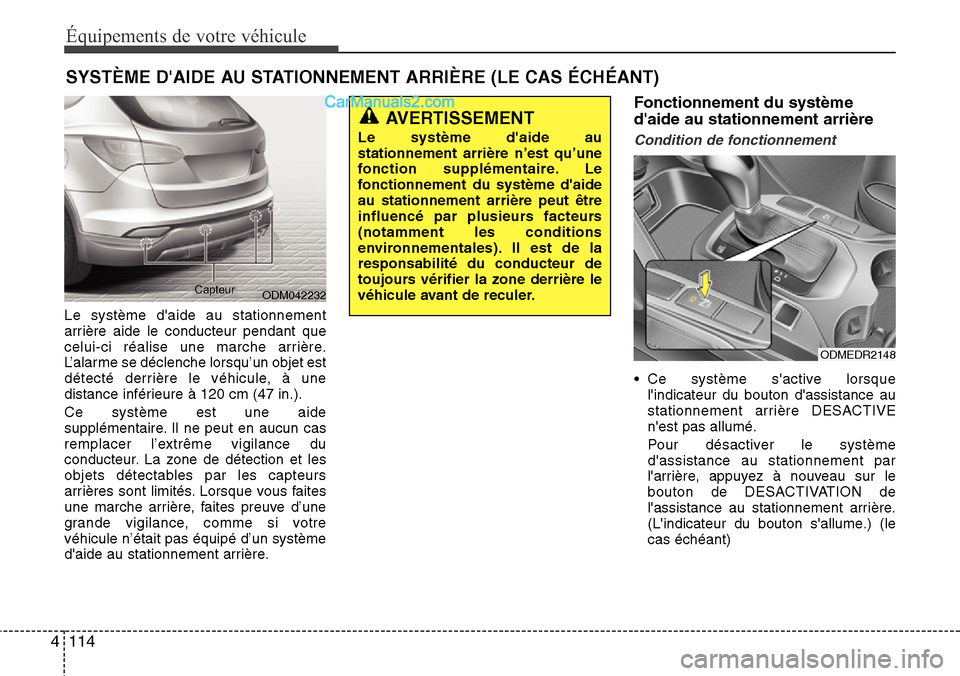

Le système d'aide au stationnement
arrière aide le conducteur pendant que
celui-ci réalise une marche arrière.
L’alarme se déclenche lorsqu’un objet est
détecté derrière le véhicule, à une
distance inférieure à 120 cm (47 in.).
Ce système est une aide
supplémentaire. Il ne peut en aucun cas
remplacer l’extrême vigilance du
conducteur. La zone de détection et les
objets détectables par les capteurs
arrières sont limités. Lorsque vous faites
une marche arrière, faites preuve d’une
grande vigilance, comme si votre
véhicule n’était pas équipé d’un système
d'aide au stationnement arrière.
Fonctionnement du système
d'aide au stationnement arrière
Condition de fonctionnement
• Ce système s'active lorsque
l'indicateur du bouton d'assistance au
stationnement arrière DESACTIVE
n'est pas allumé.
Pour désactiver le système
d'assistance au stationnement par
l'arrière, appuyez à nouveau sur le
bouton de DESACTIVATION de
l'assistance au stationnement arrière.
(L'indicateur du bouton s'allume.) (le
cas échéant)
SYSTÈME D'AIDE AU STATIONNEMENT ARRIÈRE (LE CAS ÉCHÉANT)
ODM042232
ODMEDR2148
Capteur
AVERTISSEMENT
Le système d'aide au
stationnement arrière n’est qu’une
fonction supplémentaire. Le
fonctionnement du système d'aide
au stationnement arrière peut être
influencé par plusieurs facteurs
(notamment les conditions
environnementales). Il est de la
responsabilité du conducteur de
toujours vérifier la zone derrière le
véhicule avant de reculer.

4 115
Équipements de votre véhicule

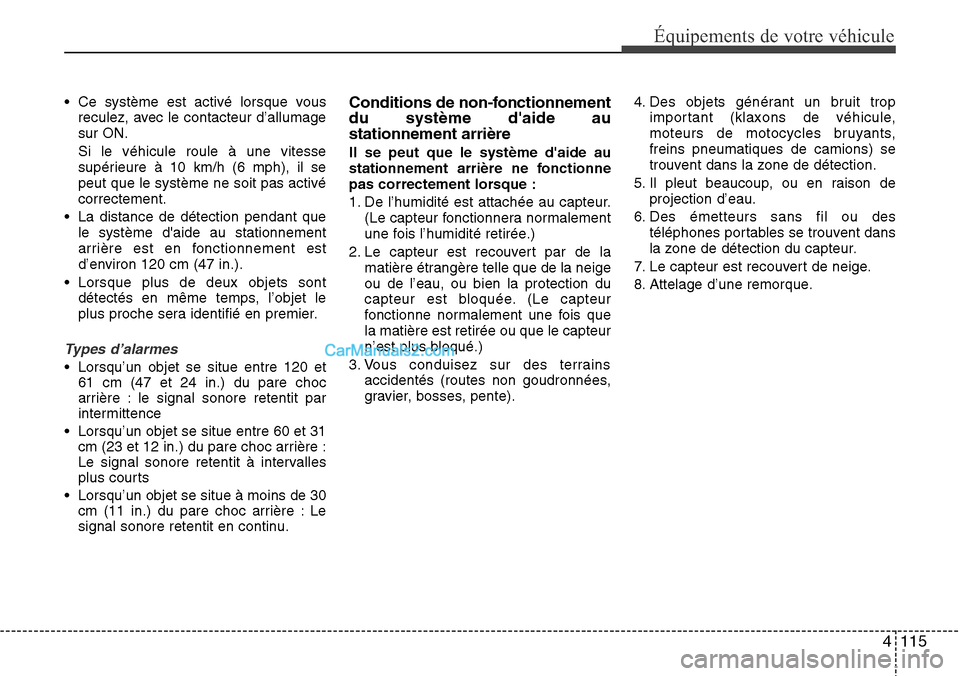

• Ce système est activé lorsque vous
reculez, avec le contacteur d’allumage
sur ON.
Si le véhicule roule à une vitesse
supérieure à 10 km/h (6 mph), il se
peut que le système ne soit pas activé
correctement.
• La distance de détection pendant que
le système d'aide au stationnement
arrière est en fonctionnement est
d’environ 120 cm (47 in.).
• Lorsque plus de deux objets sont
détectés en même temps, l’objet le
plus proche sera identifié en premier.
Types d’alarmes
• Lorsqu’un objet se situe entre 120 et
61 cm (47 et 24 in.) du pare choc
arrière : le signal sonore retentit par
intermittence
• Lorsqu’un objet se situe entre 60 et 31
cm (23 et 12 in.) du pare choc arrière :
Le signal sonore retentit à intervalles
plus courts
• Lorsqu’un objet se situe à moins de 30
cm (11 in.) du pare choc arrière : Le
signal sonore retentit en continu.
Conditions de non-fonctionnement
du système d'aide au
stationnement arrière
Il se peut que le système d'aide au
stationnement arrière ne fonctionne
pas correctement lorsque :
1. De l’humidité est attachée au capteur.
(Le capteur fonctionnera normalement
une fois l’humidité retirée.)
2. Le capteur est recouvert par de la
matière étrangère telle que de la neige
ou de l’eau, ou bien la protection du
capteur est bloquée. (Le capteur
fonctionne normalement une fois que
la matière est retirée ou que le capteur
n’est plus bloqué.)
3. Vous conduisez sur des terrains
accidentés (routes non goudronnées,
gravier, bosses, pente).4. Des objets générant un bruit trop
important (klaxons de véhicule,
moteurs de motocycles bruyants,
freins pneumatiques de camions) se
trouvent dans la zone de détection.
5. Il pleut beaucoup, ou en raison de
projection d’eau.
6. Des émetteurs sans fil ou des
téléphones portables se trouvent dans
la zone de détection du capteur.
7. Le capteur est recouvert de neige.
8. Attelage d’une remorque.

Équipements de votre véhicule
116 4

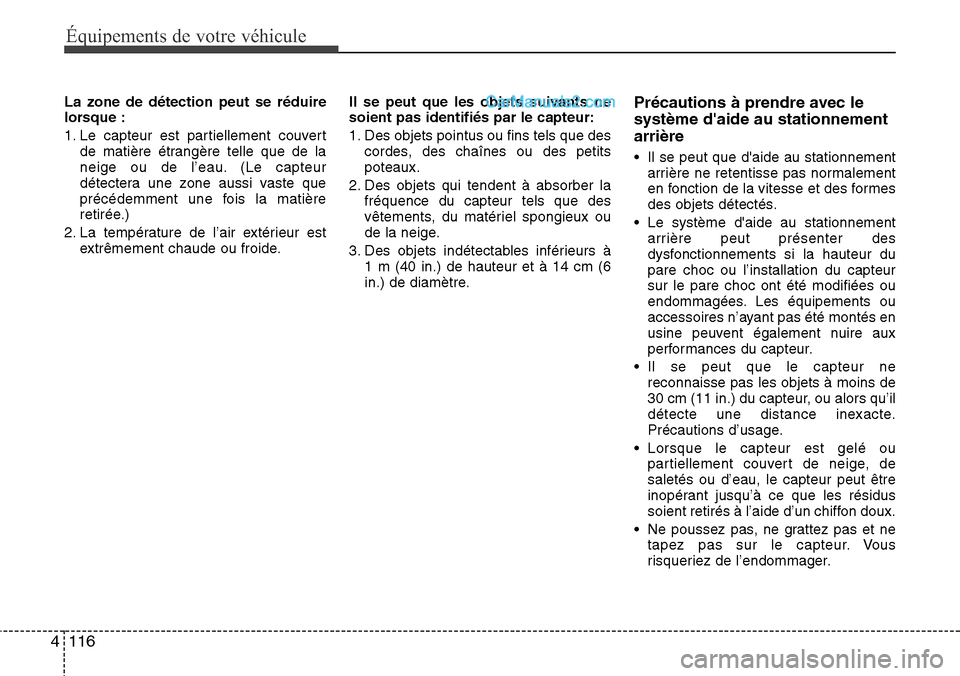

La zone de détection peut se réduire
lorsque :
1. Le capteur est partiellement couvert
de matière étrangère telle que de la
neige ou de l’eau. (Le capteur
détectera une zone aussi vaste que
précédemment une fois la matière
retirée.)
2. La température de l’air extérieur est
extrêmement chaude ou froide.Il se peut que les objets suivants ne
soient pas identifiés par le capteur:
1. Des objets pointus ou fins tels que des
cordes, des chaînes ou des petits
poteaux.
2. Des objets qui tendent à absorber la
fréquence du capteur tels que des
vêtements, du matériel spongieux ou
de la neige.
3. Des objets indétectables inférieurs à
1 m (40 in.) de hauteur et à 14 cm (6
in.) de diamètre.Précautions à prendre avec le
système d'aide au stationnement
arrière
• Il se peut que d'aide au stationnement
arrière ne retentisse pas normalement
en fonction de la vitesse et des formes
des objets détectés.
• Le système d'aide au stationnement
arrière peut présenter des
dysfonctionnements si la hauteur du
pare choc ou l’installation du capteur
sur le pare choc ont été modifiées ou
endommagées. Les équipements ou
accessoires n’ayant pas été montés en
usine peuvent également nuire aux
performances du capteur.
• Il se peut que le capteur ne
reconnaisse pas les objets à moins de
30 cm (11 in.) du capteur, ou alors qu’il
détecte une distance inexacte.
Précautions d’usage.
• Lorsque le capteur est gelé ou
partiellement couvert de neige, de
saletés ou d’eau, le capteur peut être
inopérant jusqu’à ce que les résidus
soient retirés à l’aide d’un chiffon doux.
• Ne poussez pas, ne grattez pas et ne
tapez pas sur le capteur. Vous
risqueriez de l’endommager.

4 117
Équipements de votre véhicule

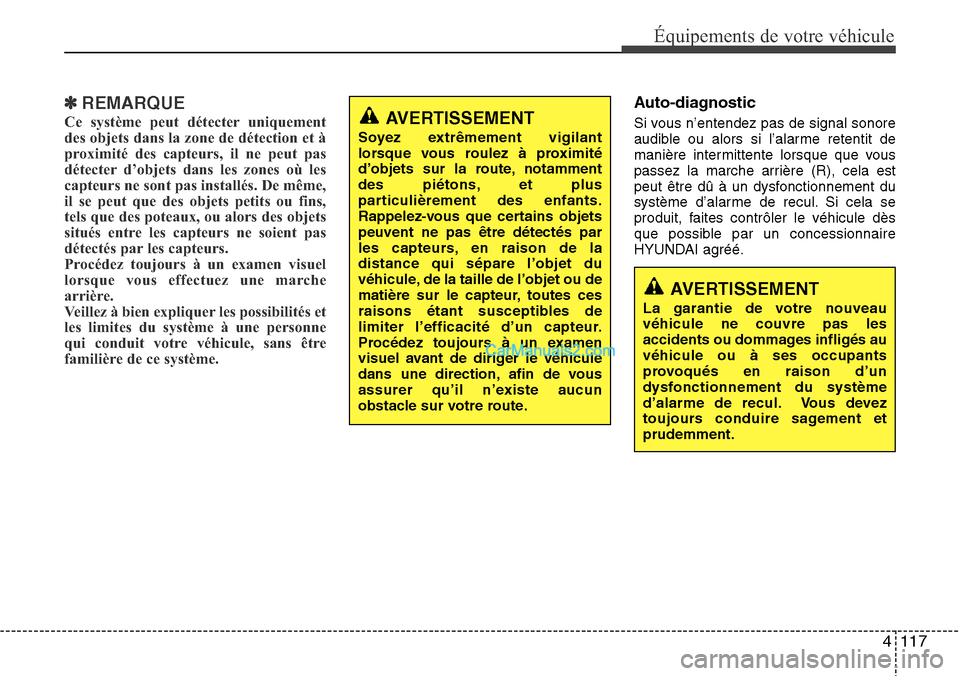

✽REMARQUE
Ce système peut détecter uniquement
des objets dans la zone de détection et à
proximité des capteurs, il ne peut pas
détecter d’objets dans les zones où les
capteurs ne sont pas installés. De même,
il se peut que des objets petits ou fins,
tels que des poteaux, ou alors des objets
situés entre les capteurs ne soient pas
détectés par les capteurs.
Procédez toujours à un examen visuel
lorsque vous effectuez une marche
arrière.
Veillez à bien expliquer les possibilités et
les limites du système à une personne
qui conduit votre véhicule, sans être
familière de ce système.
Auto-diagnostic
Si vous n’entendez pas de signal sonore
audible ou alors si l’alarme retentit de
manière intermittente lorsque que vous
passez la marche arrière (R), cela est
peut être dû à un dysfonctionnement du
système d’alarme de recul. Si cela se
produit, faites contrôler le véhicule dès
que possible par un concessionnaire
HYUNDAI agréé.AVERTISSEMENT
Soyez extrêmement vigilant
lorsque vous roulez à proximité
d’objets sur la route, notamment
des piétons, et plus
particulièrement des enfants.
Rappelez-vous que certains objets
peuvent ne pas être détectés par
les capteurs, en raison de la
distance qui sépare l’objet du
véhicule, de la taille de l’objet ou de
matière sur le capteur, toutes ces
raisons étant susceptibles de
limiter l’efficacité d’un capteur.
Procédez toujours à un examen
visuel avant de diriger le véhicule
dans une direction, afin de vous
assurer qu’il n’existe aucun
obstacle sur votre route.
AVERTISSEMENT
La garantie de votre nouveau
véhicule ne couvre pas les
accidents ou dommages infligés au
véhicule ou à ses occupants
provoqués en raison d’un
dysfonctionnement du système
d’alarme de recul. Vous devez
toujours conduire sagement et
prudemment.

Équipements de votre véhicule
118 4
Le système d'aide au stationnement
émet un signal sonore lorsqu'il détecte
un obstacle sur une distance de 60 cm
(Type A) ou 100 cm (Type B) à l'avant et
de 120 cm à l'arrière du véhicule.Ce système d'aide ne dispense pas le
conducteur de respecter les règles de
prudence qui s'imposent sur la route.
La plage de détection et les obstacles
que les capteurs peuvent détecter sont
limités.
Lorsque vous conduisez, soyez attentif
aux obstacles pouvant se trouver devant
ou derrière votre véhicule, comme vous
le feriez si vous ne disposiez pas de ce
système.
Fonctionnement du système
d'aide au stationnement
Conditions d'utilisation

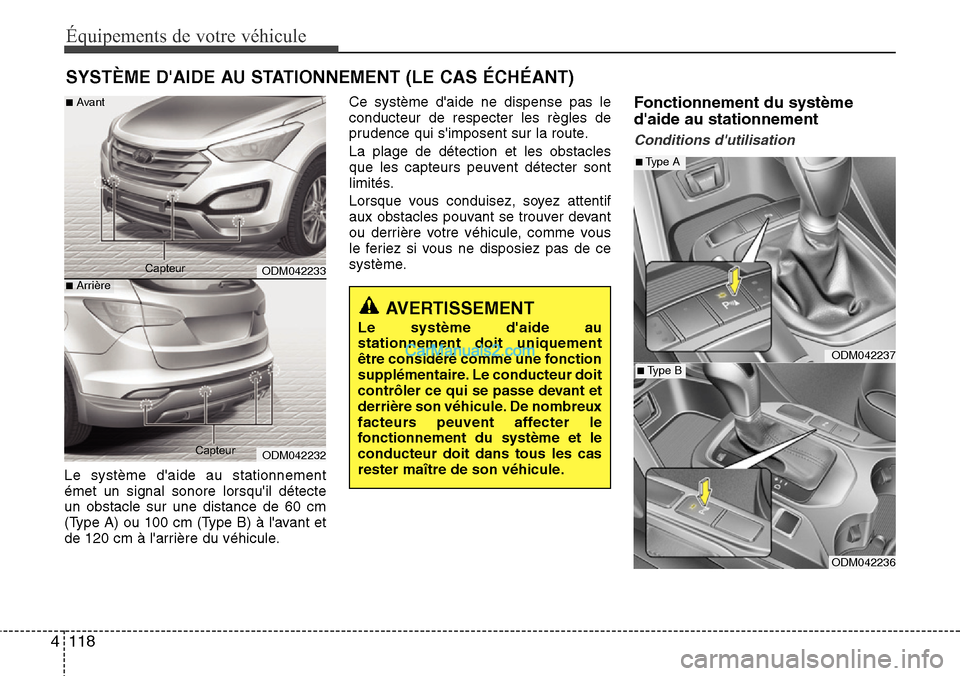

SYSTÈME D'AIDE AU STATIONNEMENT (LE CAS ÉCHÉANT)
AVERTISSEMENT
Le système d'aide au
stationnement doit uniquement
être considéré comme une fonction
supplémentaire. Le conducteur doit
contrôler ce qui se passe devant et
derrière son véhicule. De nombreux
facteurs peuvent affecter le
fonctionnement du système et le
conducteur doit dans tous les cas
rester maître de son véhicule.
ODM042233
ODM042232
■Avant
■Arrière
Capteur
Capteur
ODM042237
■Type A
ODM042236
■Type B

4 119
Équipements de votre véhicule
• Ce système s'active lorsque la clé de
contact est en position " ON " et que
vous appuyez sur le bouton d'aide au
stationnement.
• Lorsque vous passez la marche arrière
ou appuyez sur le bouton SPAS, le
voyant d'aide au stationnement
s'active automatiquement et lance le
système d'aide au stationnement. Il se
désactive automatiquement dès que
votre vitesse dépasse 40 km/h. (Sur
véhicules équipé du SPAS)
• Si la vitesse du véhicule est supérieure
à 10 km/h, le système d'aide au
stationnement ne s'activera pas.
• La distance de détection en marche
arrière est d'environ 120 cm lorsque
vous roulez à moins de 10 km/h.
• Les capteurs latéraux sont activés
lorsque vous passez la marche arrière.
• La plage de détection en marche avant
est d'environ 60 cm (Type A) ou 100
cm (Type B) lorsque votre vitesse ne
dépasse pas 10 km/h.
• Lorsque le système détecte
simultanément plus de deux obstacles,
le plus proche est identifié en premier
✽REMARQUE
Le système peut ne pas fonctionner,
même s'il est activé, si la distance entre
le véhicule et l'objet est déjà inférieure à
environ 25 cm.
✽REMARQUE
• L'alarme sonore et le témoin d'avertissement réels peuvent être différents de ceux
de l'illustration suivant les objets et l'état du capteur.
• Ne lavez pas le capteur du véhicule avec de l'eau à haute pression.
Type de témoin d'avertissement et de témoin sonore: avec une alarme sonore
: sans alarme sonore
Distance par
rapport à
l'objet
Témoin d'avertissement
Alarme sonoreMarche avantMarche arrière
Type AType BType AType B
100 -
61 cmAvant--L'alarme retentit de
façon intermittente
(Type B)
120 -
61 cmArrière--L'alarme retentit de
façon intermittente
60 -
31 cmAvantL'alarme retentit de
façon rapprochée
Arrière--L'alarme retentit de
façon rapprochée
30 cm
AvantL'alarme retentit de
façon continue
Arrière--L'alarme retentit de
façon continue
