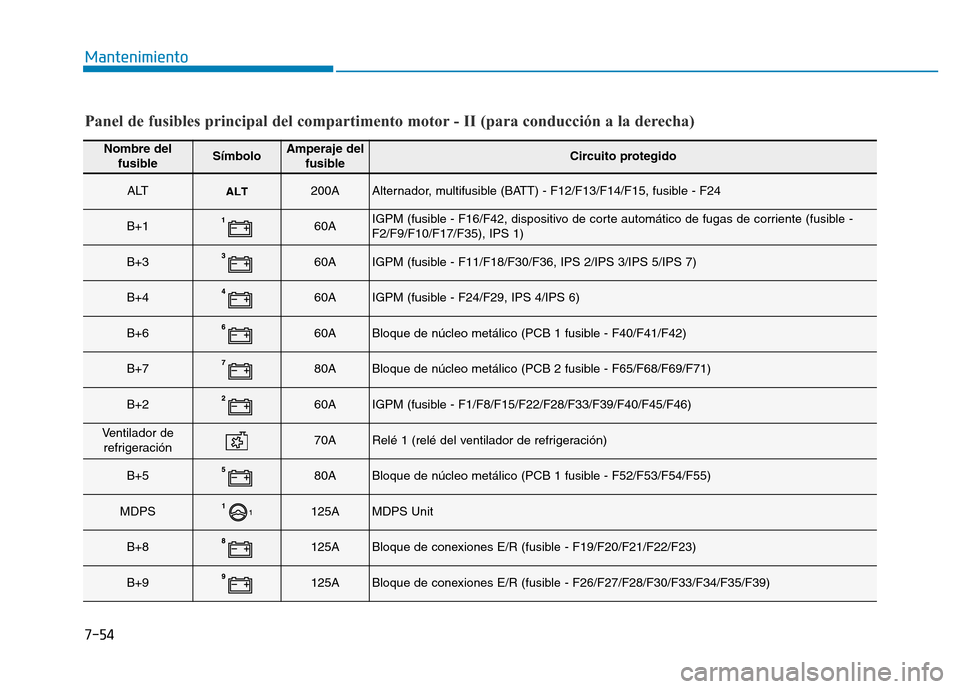

2016 Hyundai Genesis Manual del propietario (in Spanish)

7-54
Mantenimiento
Nombre delfusibleSímboloAmperaje del fusibleCircuito protegido
ALT200AAlternador, multifusible (BATT) - F12/F13/F14/F15, fusible - F24
B+160AIGPM (fusible - F16/F42, dispositivo de corte automático de fugas de corriente (fusible -
F2/F9/F10/F17/F35), IPS 1)
B+360AIGPM (fusible - F11/F18/F30/F36, IPS 2/IPS 3/IPS 5/IPS 7)
B+460AIGPM (fusible - F24/F29, IPS 4/IPS 6)
B+660ABloque de núcleo metálico (PCB 1 fusible - F40/F41/F42)
B+780ABloque de núcleo metálico (PCB 2 fusible - F65/F68/F69/F71)
B+260AIGPM (fusible - F1/F8/F15/F22/F28/F33/F39/F40/F45/F46)
Ventilador derefrigeración70ARelé 1 (relé del ventilador de refrigeración)
B+580ABloque de núcleo metálico (PCB 1 fusible - F52/F53/F54/F55)
MDPS125AMDPS Unit
B+8125ABloque de conexiones E/R (fusible - F19/F20/F21/F22/F23)
B+9125ABloque de conexiones E/R (fusible - F26/F27/F28/F30/F33/F34/F35/F39)

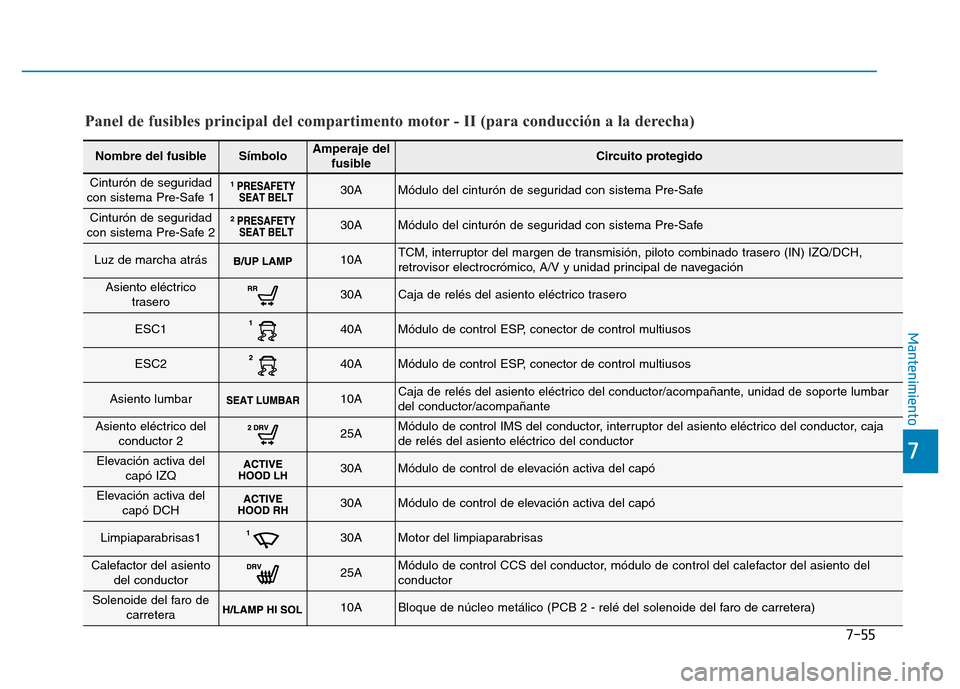

Panel de fusibles principal del compartimento motor - II (para conducción a la derecha)

7-55
7
Mantenimiento
Nombre del fusibleSímboloAmperaje delfusibleCircuito protegido
Cinturón de seguridad
con sistema Pre-Safe 130AMódulo del cinturón de seguridad con sistema Pre-Safe
Cinturón de seguridad
con sistema Pre-Safe 230AMódulo del cinturón de seguridad con sistema Pre-Safe
Luz de marcha atrás10ATCM, interruptor del margen de transmisión, piloto combinado trasero (IN) IZQ/DCH,
retrovisor electrocrómico, A/V y unidad principal de navegación
Asiento eléctrico trasero30ACaja de relés del asiento eléctrico trasero
ESC140AMódulo de control ESP, conector de control multiusos
ESC240AMódulo de control ESP, conector de control multiusos
Asiento lumbar10ACaja de relés del asiento eléctrico del conductor/acompañante, unidad de soporte lumbar
del conductor/acompañante
Asiento eléctrico delconductor 225AMódulo de control IMS del conductor, interruptor del asiento eléctrico del conductor, caja
de relés del asiento eléctrico del conductor
Elevación activa del capó IZQ30AMódulo de control de elevación activa del capó
Elevación activa delcapó DCH30AMódulo de control de elevación activa del capó
Limpiaparabrisas130AMotor del limpiaparabrisas
Calefactor del asientodel conductor25AMódulo de control CCS del conductor, módulo de control del calefactor del asiento del
conductor
Solenoide del faro de carretera10ABloque de núcleo metálico (PCB 2 - relé del solenoide del faro de carretera)
Panel de fusibles principal del compartimento motor - II (para conducción a la derecha)

7-56
Mantenimiento

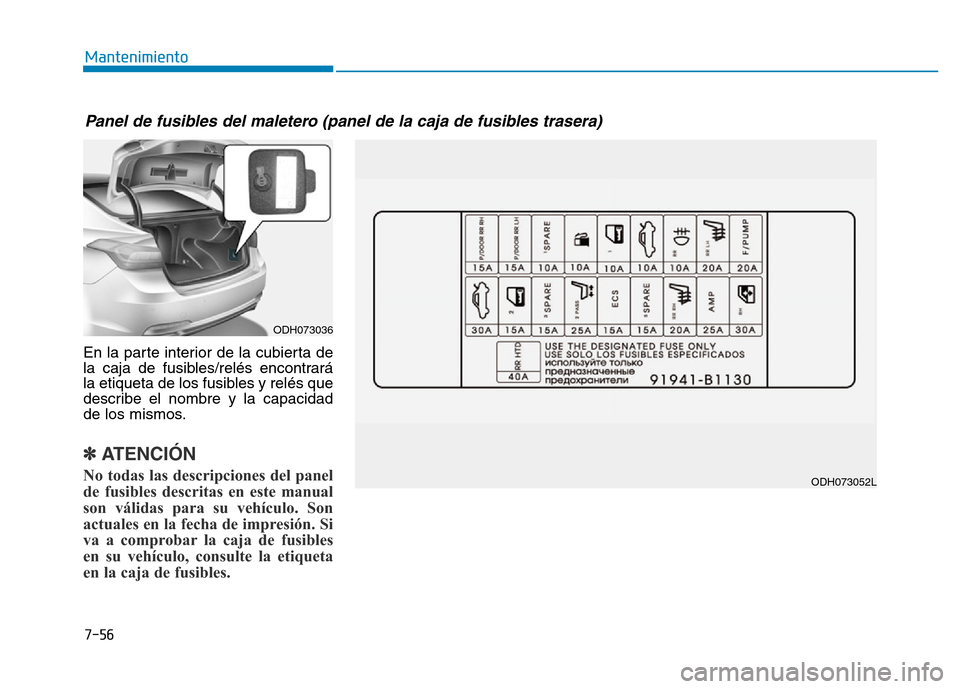

En la parte interior de la cubierta de
la caja de fusibles/relés encontrará
la etiqueta de los fusibles y relés que
describe el nombre y la capacidad
de los mismos.
✽ATENCIÓN
No todas las descripciones del panel
de fusibles descritas en este manual
son válidas para su vehículo. Son
actuales en la fecha de impresión. Si
va a comprobar la caja de fusibles
en su vehículo, consulte la etiqueta
en la caja de fusibles. ODH073052L
ODH073036

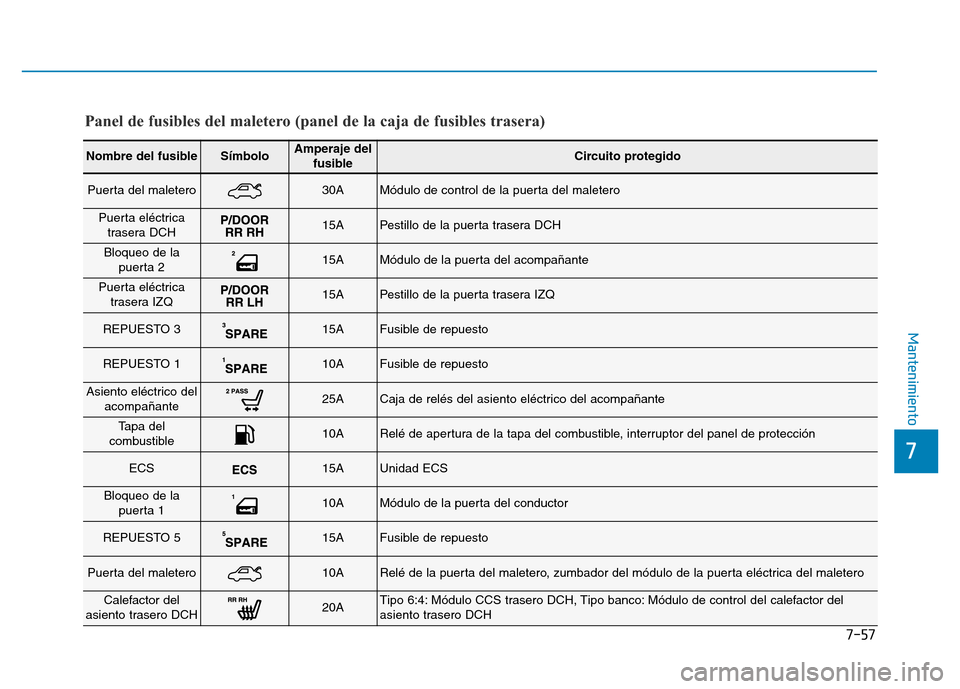

Panel de fusibles del maletero (panel de la caja de fusibles trasera)

7-57
7
Mantenimiento
Nombre del fusibleSímboloAmperaje delfusibleCircuito protegido
Puerta del maletero30AMódulo de control de la puerta del maletero
Puerta eléctricatrasera DCH15APestillo de la puerta trasera DCH
Bloqueo de la puerta 215AMódulo de la puerta del acompañante
Puerta eléctricatrasera IZQ15APestillo de la puerta trasera IZQ
REPUESTO 315AFusible de repuesto
REPUESTO 110AFusible de repuesto
Asiento eléctrico del acompañante25ACaja de relés del asiento eléctrico del acompañante
Tapa del
combustible10ARelé de apertura de la tapa del combustible, interruptor del panel de protección
ECS15AUnidad ECS
Bloqueo de la puerta 110AMódulo de la puerta del conductor
REPUESTO 515AFusible de repuesto
Puerta del maletero10ARelé de la puerta del maletero, zumbador del módulo de la puerta eléctrica del maletero
Calefactor del
asiento trasero DCH20ATipo 6:4: Módulo CCS trasero DCH, Tipo banco: Módulo de control del calefactor del
asiento trasero DCH

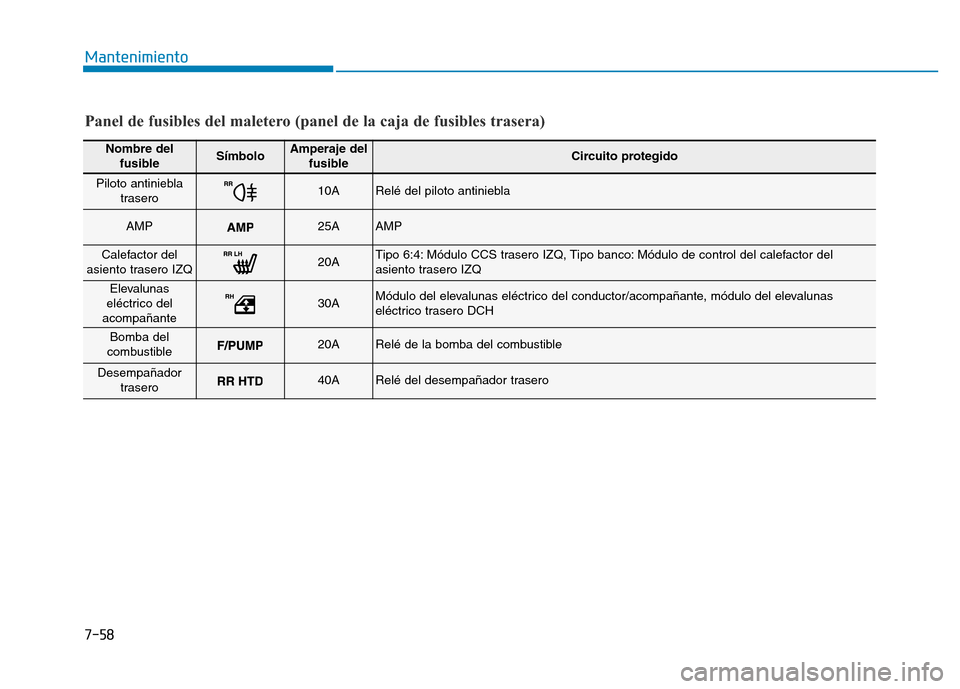

Panel de fusibles del maletero (panel de la caja de fusibles trasera)

7-58
Mantenimiento
Nombre delfusibleSímboloAmperaje del fusibleCircuito protegido
Piloto antiniebla trasero10ARelé del piloto antiniebla
AMP25AAMP
Calefactor del
asiento trasero IZQ20ATipo 6:4: Módulo CCS trasero IZQ, Tipo banco: Módulo de control del calefactor del
asiento trasero IZQ
Elevalunas
eléctrico del
acompañante30AMódulo del elevalunas eléctrico del conductor/acompañante, módulo del elevalunas
eléctrico trasero DCH
Bomba del
combustible20ARelé de la bomba del combustible
Desempañador trasero40ARelé del desempañador trasero
Panel de fusibles del maletero (panel de la caja de fusibles trasera)

7-59
7
Mantenimiento

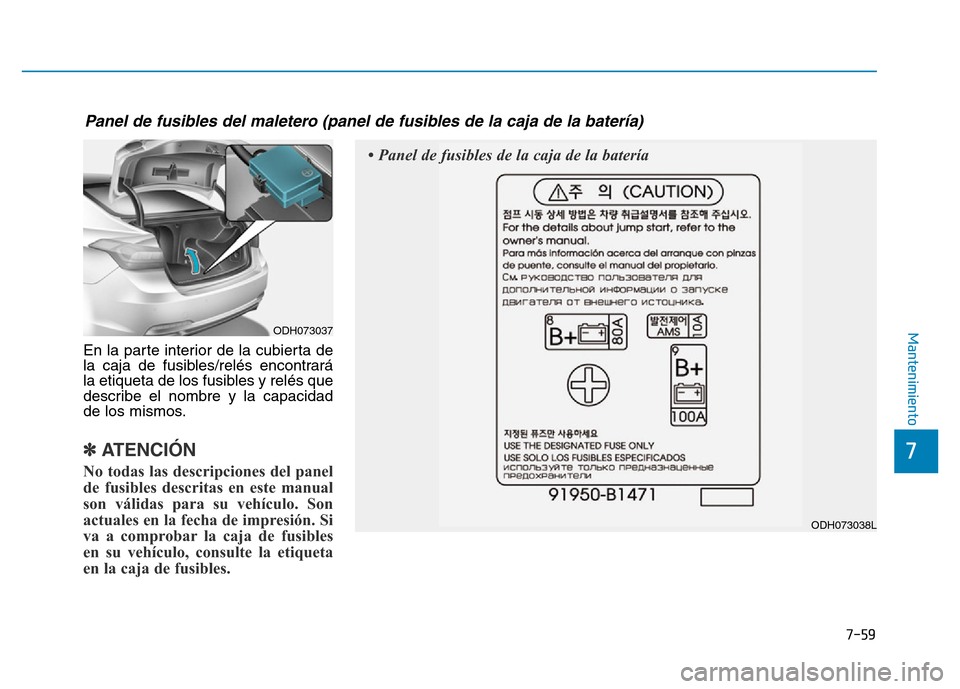

En la parte interior de la cubierta de
la caja de fusibles/relés encontrará
la etiqueta de los fusibles y relés que
describe el nombre y la capacidad
de los mismos.
✽ATENCIÓN
No todas las descripciones del panel
de fusibles descritas en este manual
son válidas para su vehículo. Son
actuales en la fecha de impresión. Si
va a comprobar la caja de fusibles
en su vehículo, consulte la etiqueta
en la caja de fusibles.
ODH073038L
• Panel de fusibles de la caja de la batería
ODH073037

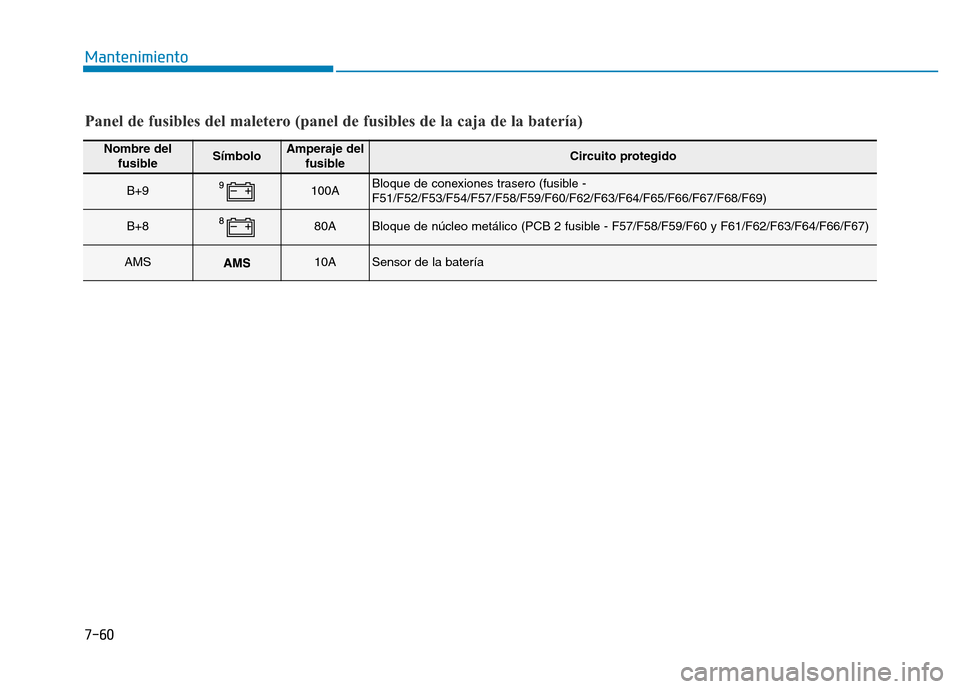

Panel de fusibles del maletero (panel de fusibles de la caja de la batería)

7-60
Mantenimiento
Nombre delfusibleSímboloAmperaje del fusibleCircuito protegido
B+9100ABloque de conexiones trasero (fusible -
F51/F52/F53/F54/F57/F58/F59/F60/F62/F63/F64/F65/F66/F67/F68/F69)
B+880ABloque de núcleo metálico (PCB 2 fusible - F57/F58/F59/F60 y F61/F62/F63/F64/F66/F67)
AMS10ASensor de la batería
Panel de fusibles del maletero (panel de fusibles de la caja de la batería)

7-61
7
Mantenimiento

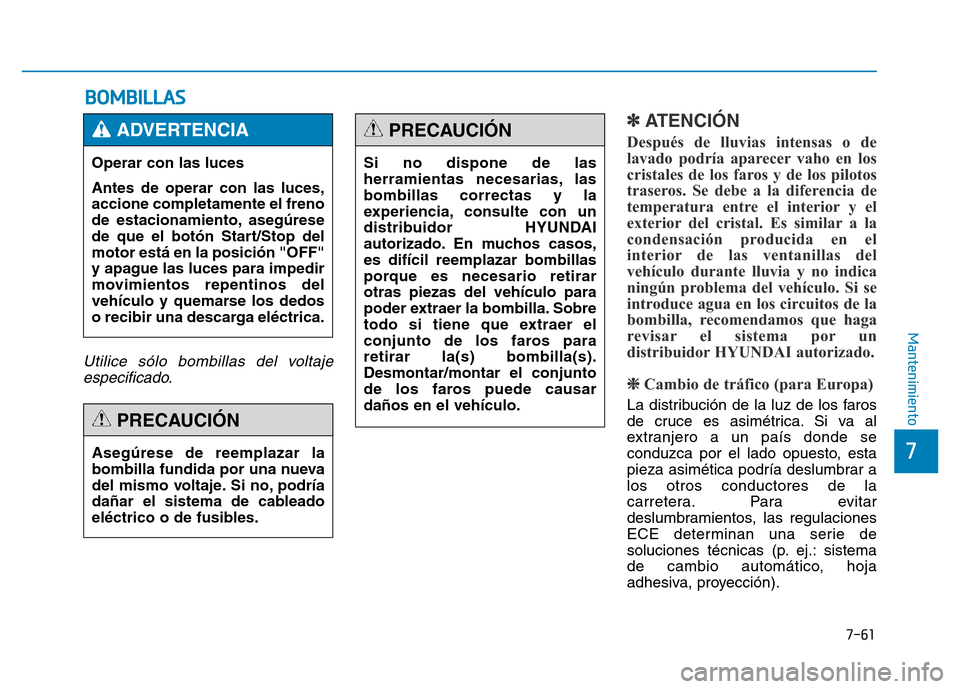

BOMBILLAS
Utilice sólo bombillas del voltajeespecificado.
✽ATENCIÓN
Después de lluvias intensas o de
lavado podría aparecer vaho en los
cristales de los faros y de los pilotos
traseros. Se debe a la diferencia de
temperatura entre el interior y el
exterior del cristal. Es similar a la
condensación producida en el
interior de las ventanillas del
vehículo durante lluvia y no indica
ningún problema del vehículo. Si se
introduce agua en los circuitos de la
bombilla, recomendamos que haga
revisar el sistema por un
distribuidor HYUNDAI autorizado.
❈Cambio de tráfico (para Europa)
La distribución de la luz de los faros
de cruce es asimétrica. Si va al
extranjero a un país donde se
conduzca por el lado opuesto, esta
pieza asimética podría deslumbrar a
los otros conductores de la
carretera. Para evitar
deslumbramientos, las regulaciones
ECE determinan una serie de
soluciones técnicas (p. ej.: sistema
de cambio automático, hoja
adhesiva, proyección).
Asegúrese de reemplazar la
bombilla fundida por una nueva
del mismo voltaje. Si no, podría
dañar el sistema de cableado
eléctrico o de fusibles.
PRECAUCIÓN
Si no dispone de las
herramientas necesarias, las
bombillas correctas y la
experiencia, consulte con un
distribuidor HYUNDAI
autorizado. En muchos casos,
es difícil reemplazar bombillas
porque es necesario retirar
otras piezas del vehículo para
poder extraer la bombilla. Sobre
todo si tiene que extraer el
conjunto de los faros para
retirar la(s) bombilla(s).
Desmontar/montar el conjunto
de los faros puede causar
daños en el vehículo.
PRECAUCIÓN
Operar con las luces
Antes de operar con las luces,
accione completamente el freno
de estacionamiento, asegúrese
de que el botón Start/Stop del
motor está en la posición "OFF"
y apague las luces para impedir
movimientos repentinos del
vehículo y quemarse los dedos
o recibir una descarga eléctrica.
ADVERTENCIA
