2016 Hyundai Genesis Manual del propietario (in Spanish)

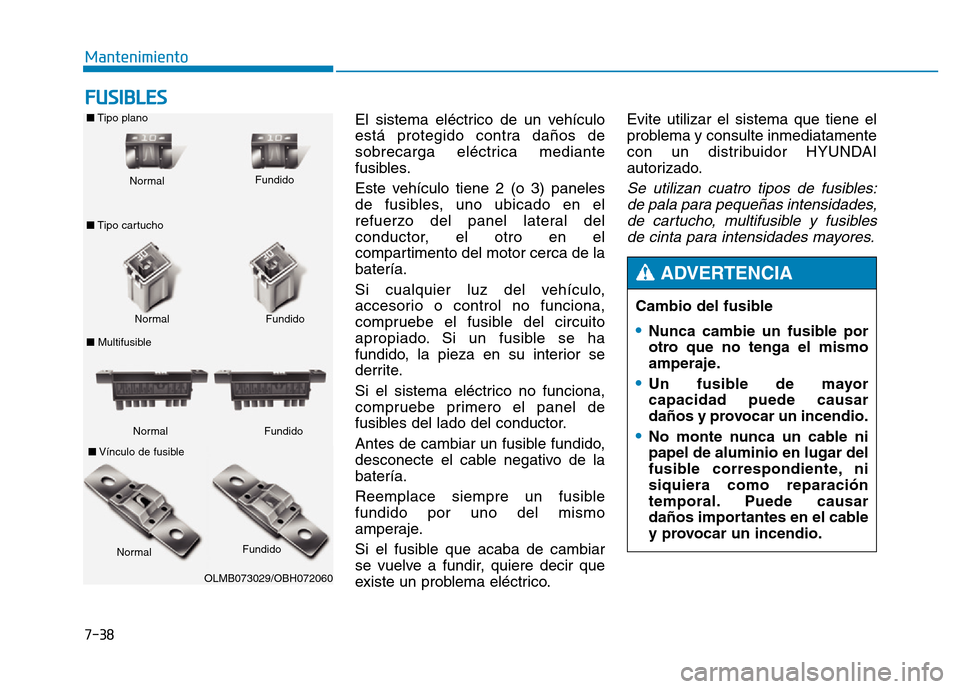

7-38
Mantenimiento
FUSIBLES
El sistema eléctrico de un vehículo
está protegido contra daños de
sobrecarga eléctrica mediante
fusibles.
Este vehículo tiene 2 (o 3) paneles
de fusibles, uno ubicado en el
refuerzo del panel lateral del
conductor, el otro en el
compartimento del motor cerca de la
batería.
Si cualquier luz del vehículo,
accesorio o control no funciona,
compruebe el fusible del circuito
apropiado. Si un fusible se ha
fundido, la pieza en su interior se
derrite.
Si el sistema eléctrico no funciona,
compruebe primero el panel de
fusibles del lado del conductor.
Antes de cambiar un fusible fundido,
desconecte el cable negativo de la
batería.
Reemplace siempre un fusible
fundido por uno del mismo
amperaje.
Si el fusible que acaba de cambiar
se vuelve a fundir, quiere decir que
existe un problema eléctrico.Evite utilizar el sistema que tiene el
problema y consulte inmediatamente
con un distribuidor HYUNDAI
autorizado.
Se utilizan cuatro tipos de fusibles:
de pala para pequeñas intensidades,de cartucho, multifusible y fusiblesde cinta para intensidades mayores.
Cambio del fusible
•Nunca cambie un fusible por
otro que no tenga el mismo
amperaje.
•Un fusible de mayor
capacidad puede causar
daños y provocar un incendio.
•No monte nunca un cable ni
papel de aluminio en lugar del
fusible correspondiente, ni
siquiera como reparación
temporal. Puede causar
daños importantes en el cable
y provocar un incendio.
ADVERTENCIA
Normal
Normal
■
Tipo plano
■ Tipo cartucho
■ Multifusible Fundido
Fundido
Normal Fundido
■ Vínculo de fusible
Normal Fundido
OLMB073029/OBH072060

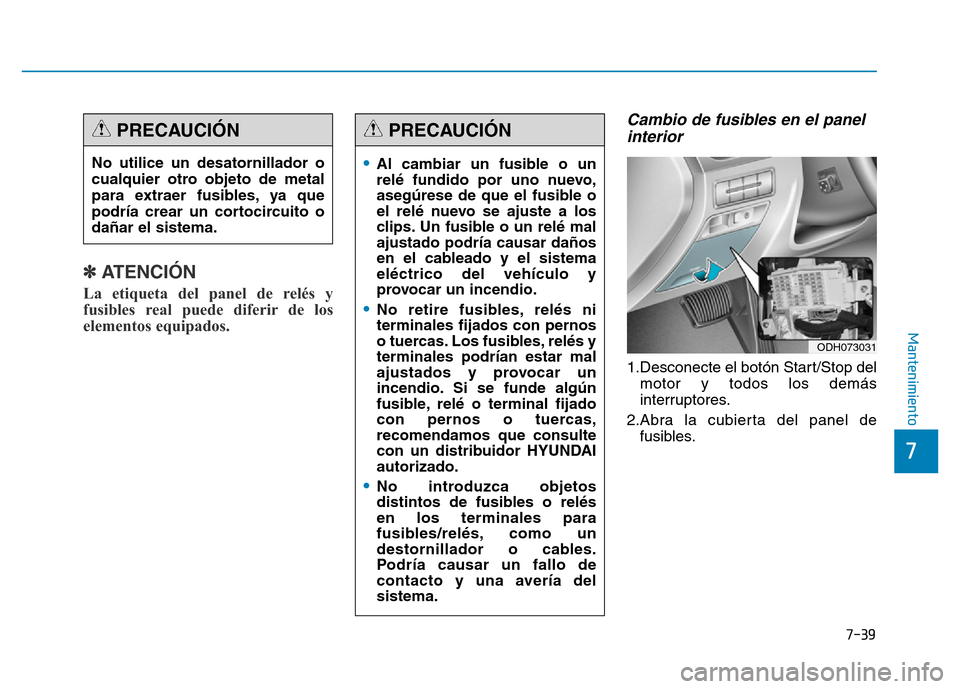

7-39
7
Mantenimiento
✽ATENCIÓN
La etiqueta del panel de relés y
fusibles real puede diferir de los
elementos equipados.
Cambio de fusibles en el panelinterior
1.Desconecte el botón Start/Stop del
motor y todos los demás
interruptores.
2.Abra la cubierta del panel de fusibles.
ODH073031
•Al cambiar un fusible o un
relé fundido por uno nuevo,
asegúrese de que el fusible o
el relé nuevo se ajuste a los
clips. Un fusible o un relé mal
ajustado podría causar daños
en el cableado y el sistema
eléctrico del vehículo y
provocar un incendio.
•No retire fusibles, relés ni
terminales fijados con pernos
o tuercas. Los fusibles, relés y
terminales podrían estar mal
ajustados y provocar un
incendio. Si se funde algún
fusible, relé o terminal fijado
con pernos o tuercas,
recomendamos que consulte
con un distribuidor HYUNDAI
autorizado.
•No introduzca objetos
distintos de fusibles o relés
en los terminales para
fusibles/relés, como un
destornillador o cables.
Podría causar un fallo de
contacto y una avería del
sistema.
PRECAUCIÓN
No utilice un desatornillador o
cualquier otro objeto de metal
para extraer fusibles, ya que
podría crear un cortocircuito o
dañar el sistema.
PRECAUCIÓN

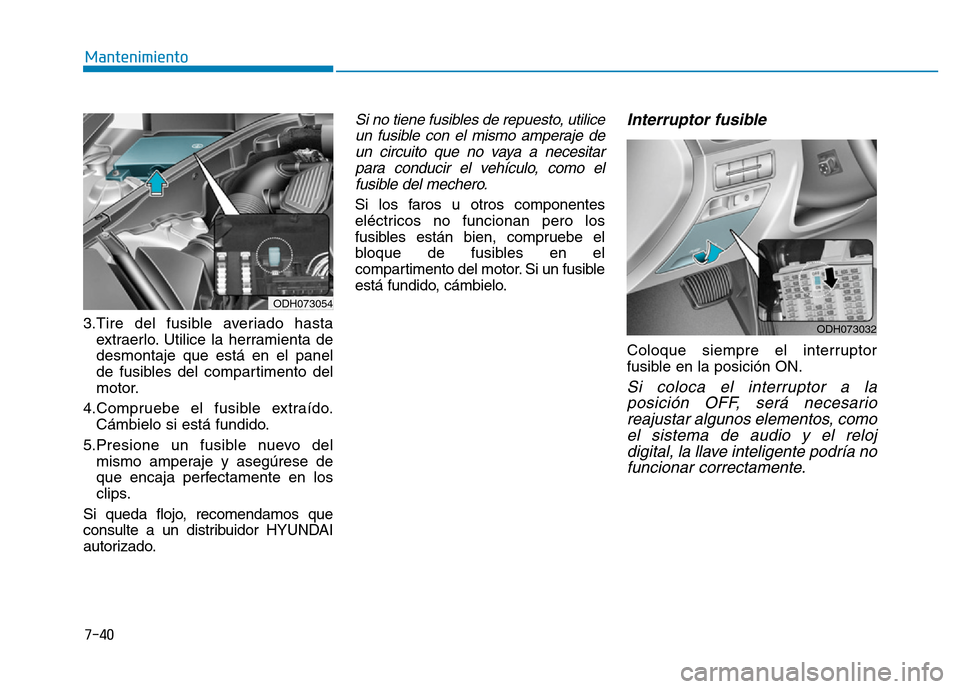

7-40
Mantenimiento
3.Tire del fusible averiado hasta extraerlo. Utilice la herramienta de
desmontaje que está en el panel
de fusibles del compartimento del
motor.
4.Compruebe el fusible extraído. Cámbielo si está fundido.
5.Presione un fusible nuevo del mismo amperaje y asegúrese de
que encaja perfectamente en los
clips.
Si queda flojo, recomendamos que
consulte a un distribuidor HYUNDAI
autorizado.
Si no tiene fusibles de repuesto, utilice un fusible con el mismo amperaje deun circuito que no vaya a necesitarpara conducir el vehículo, como elfusible del mechero.
Si los faros u otros componentes
eléctricos no funcionan pero los
fusibles están bien, compruebe el
bloque de fusibles en el
compartimento del motor. Si un fusible
está fundido, cámbielo.
Interruptor fusible
Coloque siempre el interruptor
fusible en la posición ON.
Si coloca el interruptor a laposición OFF, será necesarioreajustar algunos elementos, comoel sistema de audio y el relojdigital, la llave inteligente podría nofuncionar correctamente.
ODH073032
ODH073054

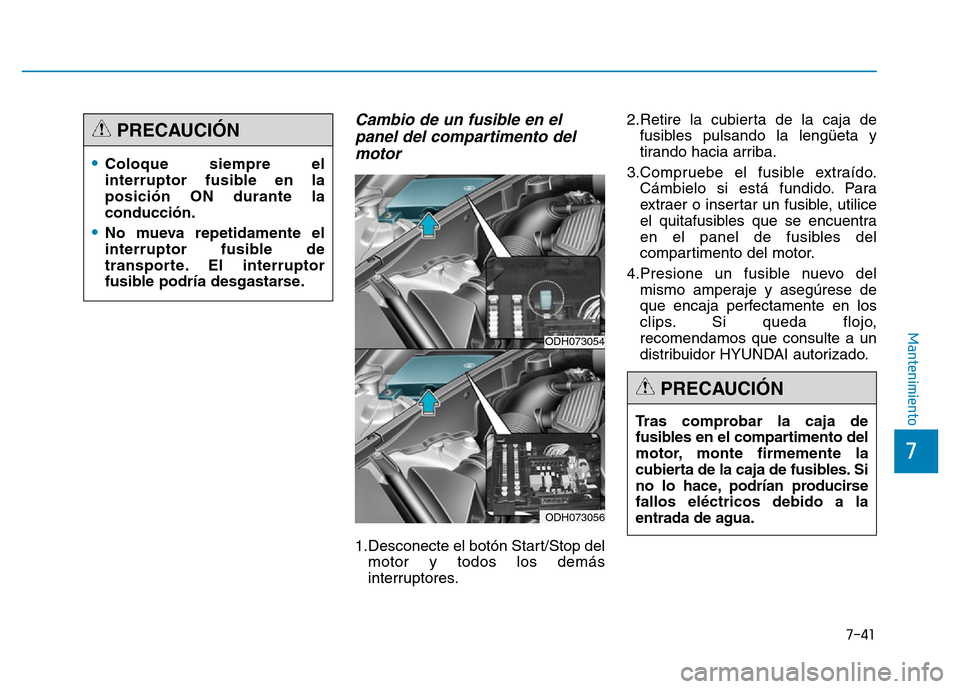

7-41
7
Mantenimiento
Cambio de un fusible en elpanel del compartimento delmotor
1.Desconecte el botón Start/Stop del
motor y todos los demás
interruptores. 2.Retire la cubierta de la caja de
fusibles pulsando la lengüeta y
tirando hacia arriba.
3.Compruebe el fusible extraído. Cámbielo si está fundido. Para
extraer o insertar un fusible, utilice
el quitafusibles que se encuentra
en el panel de fusibles del
compartimento del motor.
4.Presione un fusible nuevo del mismo amperaje y asegúrese de
que encaja perfectamente en los
clips. Si queda flojo,
recomendamos que consulte a un
distribuidor HYUNDAI autorizado.
ODH073054
ODH073056
Tras comprobar la caja de
fusibles en el compartimento del
motor, monte firmemente la
cubierta de la caja de fusibles. Si
no lo hace, podrían producirse
fallos eléctricos debido a la
entrada de agua.
PRECAUCIÓN
•Coloque siempre el
interruptor fusible en la
posición ON durante la
conducción.
•No mueva repetidamente el
interruptor fusible de
transporte. El interruptor
fusible podría desgastarse.
PRECAUCIÓN

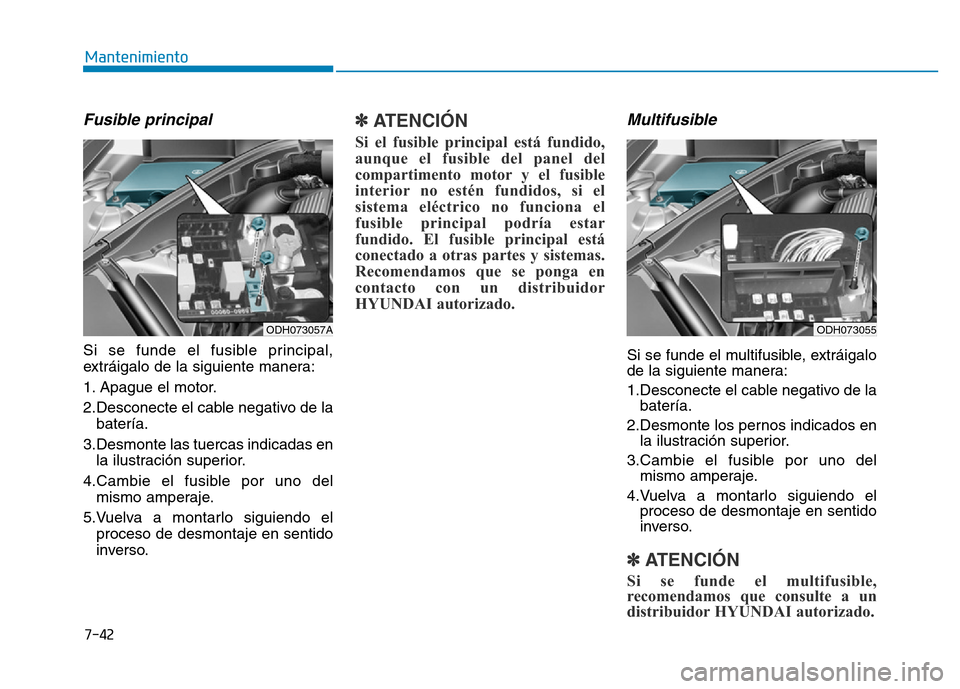

7-42
Mantenimiento
Fusible principal
Si se funde el fusible principal,
extráigalo de la siguiente manera:
1. Apague el motor.
2.Desconecte el cable negativo de labatería.
3.Desmonte las tuercas indicadas en la ilustración superior.
4.Cambie el fusible por uno del mismo amperaje.
5.Vuelva a montarlo siguiendo el proceso de desmontaje en sentido
inverso.
✽ATENCIÓN
Si el fusible principal está fundido,
aunque el fusible del panel del
compartimento motor y el fusible
interior no estén fundidos, si el
sistema eléctrico no funciona el
fusible principal podría estar
fundido. El fusible principal está
conectado a otras partes y sistemas.
Recomendamos que se ponga en
contacto con un distribuidor
HYUNDAI autorizado.
Multifusible
Si se funde el multifusible, extráigalo
de la siguiente manera:
1.Desconecte el cable negativo de labatería.
2.Desmonte los pernos indicados en la ilustración superior.
3.Cambie el fusible por uno del mismo amperaje.
4.Vuelva a montarlo siguiendo el proceso de desmontaje en sentido
inverso.
✽ATENCIÓN
Si se funde el multifusible,
recomendamos que consulte a un
distribuidor HYUNDAI autorizado.
ODH073055ODH073057A

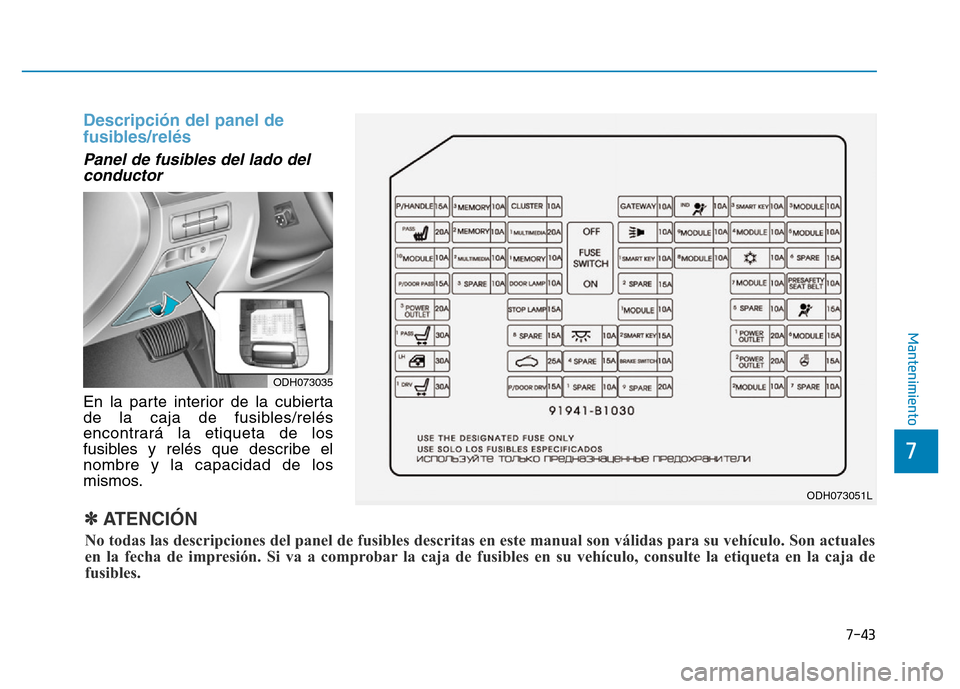

7-43
7
Mantenimiento
Descripción del panel de
fusibles/relés
Panel de fusibles del lado delconductor
En la parte interior de la cubierta
de la caja de fusibles/relés
encontrará la etiqueta de los
fusibles y relés que describe el
nombre y la capacidad de los
mismos.
ODH073035
ODH073051L
✽ATENCIÓN
No todas las descripciones del panel de fusibles descritas en este manua\
l son válidas para su vehículo. Son actuales
en la fecha de impresión. Si va a comprobar la caja de fusibles en su vehículo, consulte la etiqueta en la caja d\
e
fusibles.

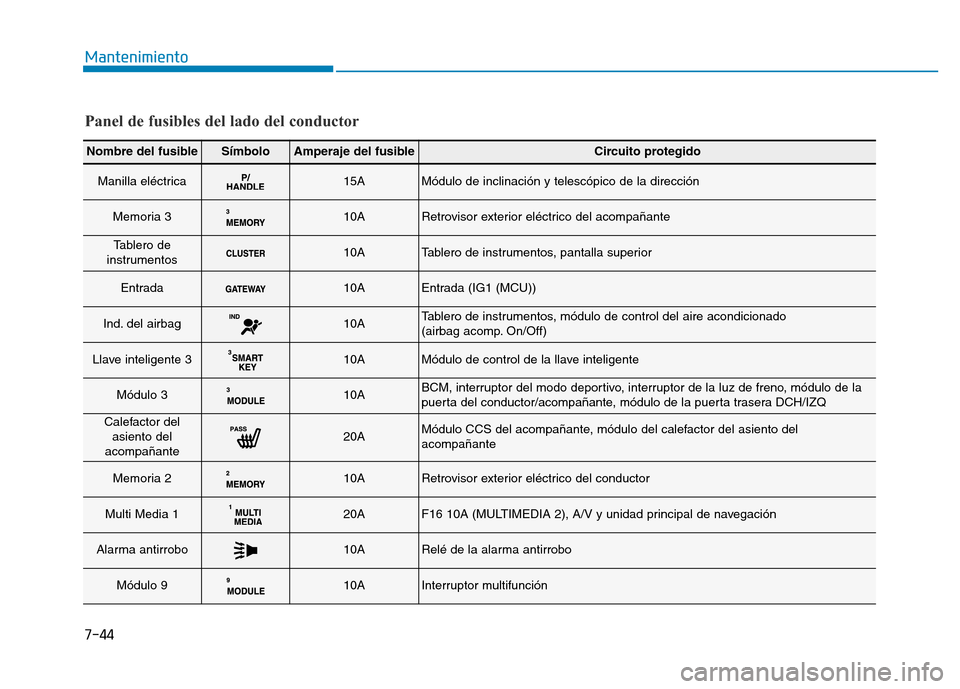

7-44
Mantenimiento
Nombre del fusibleSímboloAmperaje del fusibleCircuito protegido
Manilla eléctrica15AMódulo de inclinación y telescópico de la dirección
Memoria 310ARetrovisor exterior eléctrico del acompañante
Tablero de
instrumentos10ATablero de instrumentos, pantalla superior
Entrada10AEntrada (IG1 (MCU))
Ind. del airbag10ATablero de instrumentos, módulo de control del aire acondicionado
(airbag acomp. On/Off)
Llave inteligente 310AMódulo de control de la llave inteligente
Módulo 310ABCM, interruptor del modo deportivo, interruptor de la luz de freno, módulo de la
puerta del conductor/acompañante, módulo de la puerta trasera DCH/IZQ
Calefactor del asiento del
acompañante20AMódulo CCS del acompañante, módulo del calefactor del asiento del
acompañante
Memoria 210ARetrovisor exterior eléctrico del conductor
Multi Media 120AF16 10A (MULTIMEDIA 2), A/V y unidad principal de navegación
Alarma antirrobo10ARelé de la alarma antirrobo
Módulo 910AInterruptor multifunción
Panel de fusibles del lado del conductor

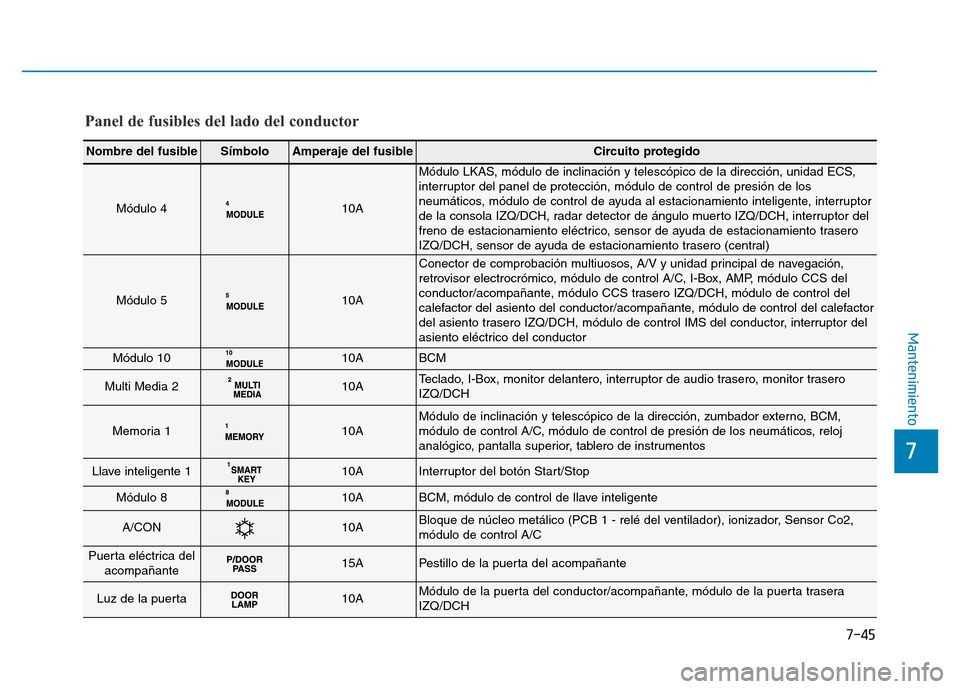

7-45
7
Mantenimiento
Nombre del fusibleSímboloAmperaje del fusibleCircuito protegido
Módulo 410A
Módulo LKAS, módulo de inclinación y telescópico de la dirección, unida\
d ECS,
interruptor del panel de protección, módulo de control de presión de \
los
neumáticos, módulo de control de ayuda al estacionamiento inteligente, interruptor
de la consola IZQ/DCH, radar detector de ángulo muerto IZQ/DCH, interruptor del
freno de estacionamiento eléctrico, sensor de ayuda de estacionamiento trasero
IZQ/DCH, sensor de ayuda de estacionamiento trasero (central)
Módulo 510A
Conector de comprobación multiuosos, A/V y unidad principal de navegación,
retrovisor electrocrómico, módulo de control A/C, I-Box, AMP, módulo CCS del
conductor/acompañante, módulo CCS trasero IZQ/DCH, módulo de control del
calefactor del asiento del conductor/acompañante, módulo de control del calefactor
del asiento trasero IZQ/DCH, módulo de control IMS del conductor, interruptor del
asiento eléctrico del conductor
Módulo 1010ABCM
Multi Media 210ATeclado, I-Box, monitor delantero, interruptor de audio trasero, monitor trasero
IZQ/DCH
Memoria 110AMódulo de inclinación y telescópico de la dirección, zumbado\
r externo, BCM,
módulo de control A/C, módulo de control de presión de los neumáticos, reloj
analógico, pantalla superior, tablero de instrumentos
Llave inteligente 110AInterruptor del botón Start/Stop
Módulo 810ABCM, módulo de control de llave inteligente
A/CON10ABloque de núcleo metálico (PCB 1 - relé del ventilador), ionizador, Sensor Co2,
módulo de control A/C
Puerta eléctrica delacompañante15APestillo de la puerta del acompañante
Luz de la puerta10AMódulo de la puerta del conductor/acompañante, módulo de la puerta trasera
IZQ/DCH
Panel de fusibles del lado del conductor
