2016 CITROEN JUMPER Navodila Za Uporabo (in Slovenian)

263
jumper_sl_Chap11_Particularites_ed01-2015
HIDRAvlIČNI SISTE m
Ta varnostna opozorila je treba upoštevati pri vsakem
opravljanju vzdrževalnih del na hidravličnem krogotoku.
●

Med opravljanjem vzdrževalnih del pod prekucnikom, prekucnik

namestite na oporni drog (položaj je označen z rdečo puščico
pod prekucnikom).
●

Nikoli ne opravljajte del pod prekucnikom, ki ni podprt z drogo
m.
●

Izklopite električno napajanje tako, da izklopite električni to
k.
●

V
ozilo mora biti zaustavljeno, motor pa izklopljen.
Iz varnostnih razlogov je strogo odsvetovano zadrževanje pod
prekucnikom med njegovim premikanjem ali med opravljanjem
vzdrževalnih del.
POSEBNOSTI
Prekucnik

264
jumper_sl_Chap11_Particularites_ed01-2015
vzDRžEvANj E
Posoda
Redno kontrolirajte olje in ga po potrebi dolijte. Zamenjajte ga
enkrat letno. Če je v olju prisotna voda, ga zamenjajte.
Občasno prekontrolirajte stanje cevi in tesnjenja hidravličnega
sistema.
Črpalka in motor
Teh sklopov ni potrebno vzdrževati. Ležaji so namazani za
celotno življenjsko dobo vozila, osni ležaji črpalke pa se mažejo z
načrpanim oljem.
Mazanje
Osi prekucnika in vitla ne vsebujejo maziva. Redno uporabljajte
mazivo za tečaje, držala stranskih lestev ter kljuke zadnje lestve.
Šasija in prekucnik
Če želite zagotoviti čim daljšo življenjsko dobo, je priporočljivo, da
prekucnik redno perete z vodo.
Čimprej popravite poškodovan lak, da preprečite rjavenje.
Po osmih mesecih uporabe preverite pričvrstitev šasije na
podvozje (v skladu z navodili proizvajalca karoserije).
Čiščenje ventila
● Odvijte matico 244A in odstranite kroglico.
●
S širokim izvijačem odvijte celoten sklop (vijak in bat).
●


Preverite pravilno delovanje bata in odstranite morebitno

umazanijo. Opilke odstranite z magnetom.
●

Vse skupaj namestite nazaj in preverite pravilno delovanje bata
.
Kroglico namažite in jo položite na matico.
●

Očistite hidravlično centralo.
Čiščenje hidravlične centrale
● Odvijte šestkotno matico 257.
●
S šestkotnim 6-milimetrskim ključem odvijte vijak
587
v
notranjosti za pol vrtljaja.
●


Pritisnite na gumb za dviganje in pustite centralo nekaj časa

delovati.
●

Prekucnik se ne dvigne ali pa se dvigne le nekoliko. Ko olje

steče skozi to odprtino, je celoten sklop očiščen.
●

V
ijak 587
privijte nazaj in namestite matico
257. Preverite, ali se
prekucnik pravilno spusti.
Prekucnik

265
jumper_sl_Chap11_Particularites_ed01-2015

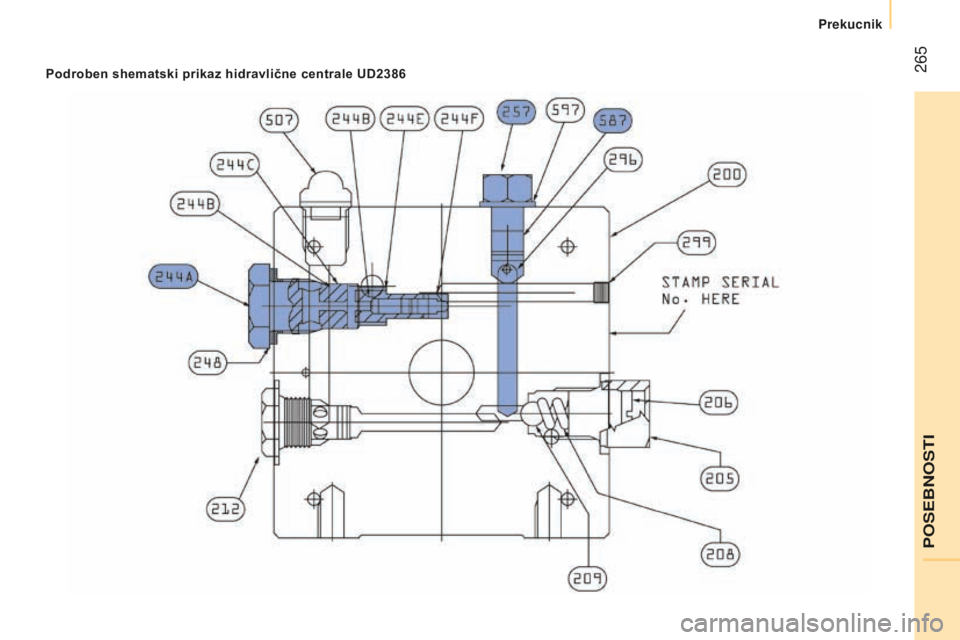

Podroben shematski prikaz hidravlične centrale UD2386
POSEBNOSTI
Prekucnik

266
jumper_sl_Chap11_Particularites_ed01-2015
DIAGNOSTIKA
NapakaElektrikaHidravlika Kontrola
Hidravlični sklop ne
deluje. X
Kabelski snop in rele.
X Krmilna enota.
X Prekinitev električnega toka.
Delovanje sklopa je zelo hrupno,
prekucnik se dviguje počasi.XCedilo za vsesavanje na dnu posode je zamašeno ali uničeno.
Delovanje novega
sklopa je zelo hrupno,
prekucnik se dviguje
hitro. X
Uravnavanje črpalke, zamenjava sklopa.
Vitel se spušča sam. XVentil za spuščanje je poškodovan ali blokiran.
Vitel se ne spusti. X
Da, prekontrolirajte ventil in ga očistite.
Glejte poglavje o vzdrževanju.
X Ne, preverite tuljavo in električne priključke ventila.
X Ne, zamenjajte elektroventil.
X Ne, preverite upravljanje vitla.
Prekucnik

267
jumper_sl_Chap11_Particularites_ed01-2015
NapakaElektrikaHidravlika Kontrola
Sklop deluje, vendar se
ne dvigne pod pritiskom. X
Ventil se je zagozdil, če na sklopu ni bilo elektroventila.
Glejte poglavje o vzdrževanju.
X Omejevalnik tlaka, nastavitev, umazanija.
X Zglob črpalke ne deluje.
X Spoj motorja/črpalke.
X Črpalka ni dobro pritrjena na nosilec.
Hidravlični sklop ne
deluje. XElektroventil je blokiran. Zamenjajte ga ali ponovno privijte matico za
cedilom.
Krmilna enota ne deluje. XPreverite priključke in kontakte.
V posodi je emulzija. X
Cev je slabo nameščena.
X Nezadostna količina olja.
Olje pušča pri ventilu. X
Prevelika količina olja.
X Toleranca membrane ventila je prevelika. Zamenjajte jo. Velja sam
Velja samo za sklope UD2386.
Varovalka pregori pri
spuščanju prekucnika. X
Zamenjajte tuljavo za spuščanje.
POSEBNOSTI
Prekucnik
