2016 CITROEN C4 CACTUS Kezelési útmutató (in Hungarian)

191
C4-cactus_hu_Chap08_En-cas-de-panne_ed01-2015
F Helyezze az emelő (2) talpát a földre, és
győződjön meg róla, hogy az pontosan az
alvázon kialakított első (A) vagy hátsó (B)
emelési pont közül a cserélendő kerékhez
közelebb eső alatt található. F
H ajtsa ki az emelőt (2)
annyira, hogy a teteje érintkezzen az éppen használt A vagy B emelési
ponttal. Az A vagy B támfelület az emelő fejének közepébe kell, hogy illeszkedjen.
F

E
melje meg a gépjárművet annyira, hogy a (nem defektes) pótkerék akadálytalan
felszereléséhez is elégséges hely legyen a talaj és a kerék között.
Ügyeljen rá, hogy az emelő stabilan álljon. Ha csúszik a talaj, előfordulhat, hogy kicsúszik
vagy összecsuklik az emelő, ami sérülésveszéllyel jár.
Kizárólag az A vagy B emelési pontok alá helyezze az emelőt, és győződjön meg róla,
hogy a támfelület pontosan az emelő fejének a közepén helyezkedik el. Máskülönben
megrongálódhat a gépjármű és/vagy összecsuklik az emelő, ami sérülésveszéllyel jár.
8
Üzemzavar esetén

192
C4-cactus_hu_Chap08_En-cas-de-panne_ed01-2015

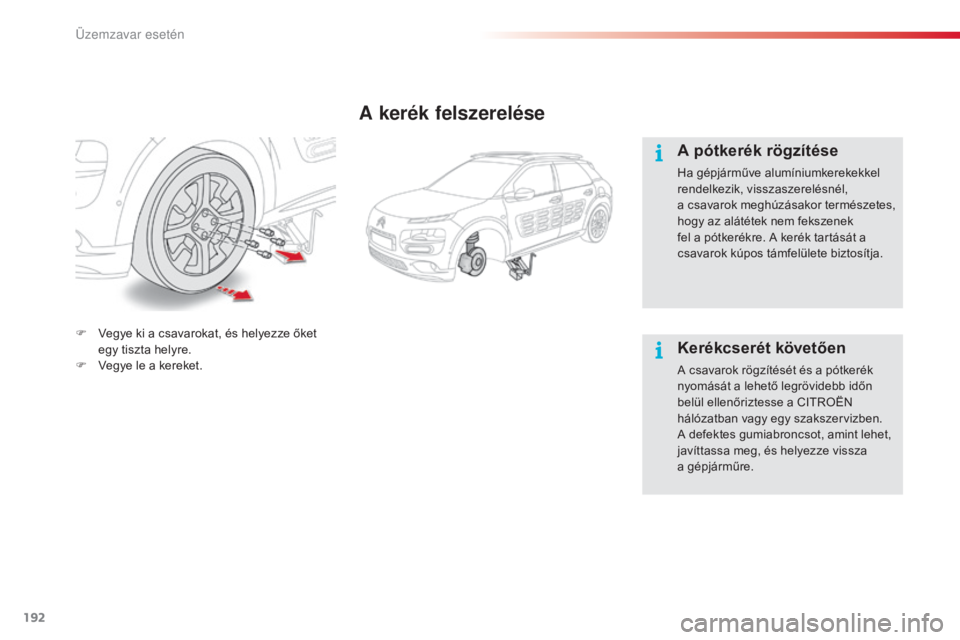

A kerék felszerelése
A pótkerék rögzítése
Ha gépjárműve alumíniumkerekekkel
rendelkezik, visszaszerelésnél,
a csavarok meghúzásakor természetes,
hogy az alátétek nem fekszenek
fel a
pótkerékre. A kerék tartását a
csavarok kúpos támfelülete biztosítja.
Kerékcserét követően
A csavarok rögzítését és a pótkerék
nyomását a lehető legrövidebb időn
belül ellenőriztesse a CITROËN
hálózatban vagy egy szakszervizben.
A defektes gumiabroncsot, amint lehet,
javíttassa meg, és helyezze vissza
a
gépjárműre.
F

V

egye ki a csavarokat, és helyezze őket
egy tiszta helyre.
F
V
egye le a kereket.
Üzemzavar esetén

193
C4-cactus_hu_Chap08_En-cas-de-panne_ed01-2015
A műveletek sorrendje
F Helyezze a kereket a kerékagyra.
F H úzza meg kézzel a csavarokat ütközésig.
F

H
úzza meg a csavarokat a
kerékkulccsal
( 1 ). F

E ngedje le teljesen a gépjárművet.
F H ajtsa össze az emelőt (2) és távolítsa el.F
A c savarokat húzza meg ütközésig a
kerékkulccsal ( 1).
F

T
egye vissza a csavarkupako(ka)t
(modellváltozattól függően).
8
Üzemzavar esetén

194
C4-cactus_hu_Chap08_En-cas-de-panne_ed01-2015
Izzócsere
Első lámpák
1. Nappali menetjelző / helyzetjelző lámpák (LED)
2.
T

ompított fényszórók (H7)
3.
T

ávolsági fényszórók (H1)
4.
I

rányjelzők (PY21W)
5.
K

ödfényszórók (PS24W) Bizonyos időjárási viszonyok között
(alacsony hőmérséklet, nedvesség) az
első és hátsó lámpák belső felületén
megjelenő pára természetes jelenség,
mely a lámpák bekapcsolása után
néhány perccel eltűnik.
A fényszórók védőréteggel bevont
polikarbonát üveggel rendelkeznek:
F
a
z üveg tisztításához ne
használjon száraz vagy érdes
rongyot, sem tisztító- vagy
oldószereket,
F
h
asználjon szivacsot és szappanos
vizet vagy pH-semleges terméket,
F
h
a a makacs szennyeződések
eltávolítására magas nyomású
berendezést használ, ne irányítsa
a vízsugarat tartósan közvetlenül
a fényszórókra, a lámpákra
és a környékükre, nehogy
megsérüljenek a tömítések és
a
lakkréteg.
Az izzók cseréjét csak néhány perce
kikapcsolt fényszórókon szabad
elvégezni (súlyos égési sérülés
veszélye áll fenn).
F

N
e érjen kézzel az izzóhoz,
használjon nem bolyhosodó
rongyot.
A fényszóró meghibásodásának
elkerülése érdekében kizárólag UV-
szűrős izzókat használjon.
A kiégett izzót mindig ugyanolyan típusú
és tulajdonságú izzóra cserélje ki.
Üzemzavar esetén

195
C4-cactus_hu_Chap08_En-cas-de-panne_ed01-2015
Nappali menetjelző / helyzetjelző
lámpák (LED)
A fénykibocsátó diódák (LED-ek) cseréje
érdekében forduljon a CITROËN hálózathoz
vagy egy szakszervizhez.F
K össe ki az izzó csatlakozóját.
F

E
melje ki az izzót és cserélje ki.
Tompított fényszórók
F A nyelv meghúzásával távolítsa el a védőborítást.
F

F
ogja meg a csatlakozót és az
izzófoglalatot, majd felfelé mozdítva
pattintsa ki az egész egységet.
F

V
egye ki az egész egységet. Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben úgy, hogy
közben az izzó tájolócsapját felfelé irányítja
.
8
Üzemzavar esetén

196
C4-cactus_hu_Chap08_En-cas-de-panne_ed01-2015
Távolsági fényszórók
F A nyelv meghúzásával távolítsa el a védőborítást.
F

K
össe ki az izzó csatlakozóját (ne húzza ki
az alatta található földelő csatlakozót).
F

A
z izzó kiszabadításához nyomja a rugót
a
gépjármű közepe felé.
F

E
melje ki az izzót és cserélje ki.
Irányjelzők
A borostyánsárga színű izzókat, mint
pl. az irányjelzők, mindig azonos
színű és azonos műszaki jellemzőkkel
rendelkező izzókra kell cserélni.
A ( jobb vagy bal oldali) irányjelző
visszajelzésének gyorsabb villogása
jelzi, hogy az adott oldali irányjelző
egyik izzója meghibásodott.
F

F

ordítsa el nyolcad fordulattal az
izzófoglalatot az óramutató járásával
ellentétes irányba, és emelje ki.
F

S

zerelje ki az izzót és cserélje ki.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
Üzemzavar esetén

197
C4-cactus_hu_Chap08_En-cas-de-panne_ed01-2015
Ködfényszórók
Az izzócserét a CITROËN hálózatban
vagy egy szakszervizben is
elvégeztetheti.
F

A

z első lökhárító alatt csavarozza ki
a

sárvédő 3

rögzítőcsavarját.
F

T

ávolítsa el a sárvédőt, hogy
hozzáférhessen a ködfényszóróhoz.
F

A f

elül található nyelv megnyomásával
kösse ki az izzófoglalat csatlakozóját. F

A k
ét patentot hüvelyk- és mutatóujja közé
szorítva húzza ki a foglalatot (fent és lent).
F

C

serélje ki az egységet (foglalat + izzó).
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
8
\334z

198
C4-cactus_hu_Chap08_En-cas-de-panne_ed01-2015
Oldalsó ismétlő
irányjelzők
F Illesszen egy csavarhúzót az oldalvillogó széléhez.
F

A c
savarhúzó segítségével emelje ki az
irányjelzőt és vegye ki a helyéről.
F

K
össe ki az izzó csatlakozóját.
F

C
serélje ki az egységet.
A szükséges izzókat a CITROËN hálózatban
vagy egy szakszervizben szerezheti be. Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.Kiszereléskor:
-

v
igyázzon, nehogy megsértse
a gépkocsi fényezését a
csavarhúzóval,
-

ü
gyeljen, hogy a vezeték és a
csatlakozó ne csússzon a sárvédő
belsejébe.
Ha az izzócserével kapcsolatban
nehézségei támadnak, forduljon
a CITROËN hálózathoz vagy egy
szakszervizhez.
Üzemzavar esetén
