2016 CITROEN C4 CACTUS Ghiduri De Utilizare (in Romanian)

191
C4-cactus_ro_Chap08_En-cas-de-panne_ed01-2015

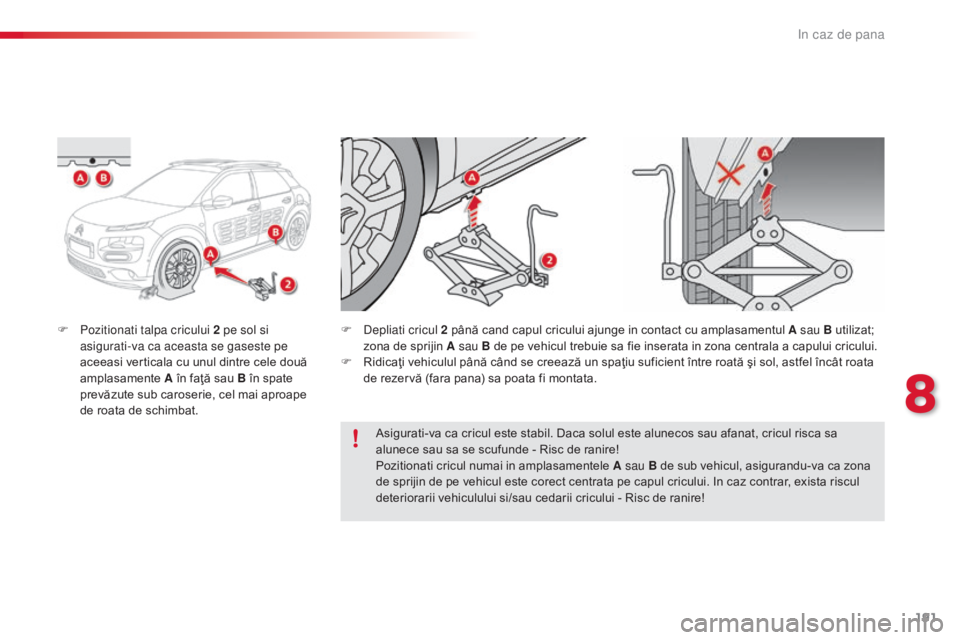

F Pozitionati talpa cricului 2 pe sol si asigurati-va ca aceasta se gaseste pe
aceeasi verticala cu unul dintre cele două
amplasamente A în faţă sau B în spate
prevăzute sub caroserie, cel mai aproape
de roata de schimbat. F
D epliati cricul 2 până cand capul cricului ajunge in contact cu amplasamentul A sau B utilizat;
zona de sprijin A sau B de pe vehicul trebuie sa fie inserata in zona centrala a capului cricului.
F

R
idicaţi vehiculul până când se creează un spaţiu suficient între roată şi sol, astfel încât roata
de rezervă (fara pana) sa poata fi montata.
Asigurati-va ca cricul este stabil. Daca solul este alunecos sau afanat, cricul risca sa
alunece sau sa se scufunde - Risc de ranire!
Pozitionati cricul numai in amplasamentele A sau B de sub vehicul, asigurandu-va ca zona
de sprijin de pe vehicul este corect centrata pe capul cricului. In caz contrar, exista riscul
deteriorarii vehiculului si/sau cedarii cricului - Risc de ranire!
8
in caz de pana

192
C4-cactus_ro_Chap08_En-cas-de-panne_ed01-2015
Montarea rotii
Fixarea rotii de rezerva
Dacă vehiculul este echipat cu jante din
aluminiu, este normal să constataţi, la
strângerea suruburilor, că saibele nu vin
în contact direct cu roata de rezervă.
Fixarea roţii se face prin apăsarea
suprafeţei conice a fiecărui surub.
Dupa inlocuirea unei roti
Verificaţi cat mai curand dacă
suruburile sunt strânse corect, precum
şi presiunea roţii de rezervă în reţeaua
CITROËN sau la un Service autorizat.
Reparaţi roata cu pana şi remontati-o
pe vehicul in cel mai scurt timp.
F

D

esurubati suruburile şi asezati-le într-un
loc curat.
F
I
ndepartati roata.
in caz de pana

193
C4-cactus_ro_Chap08_En-cas-de-panne_ed01-2015
Lista operatiilor
F Asezati roata pe butuc.
F Î nşurubaţi suruburile manual, pana la
capat.
F

E
fectuaţi o strângere prealabilă cu cheia 1 .F
C oborâţi vehiculul pe sol.
F P liaţi cricul 2 şi indepartati-l.F
B locaţi suruburile cu cheia 1
.
F R emontati capacele de protectie a
suruburilor (în funcţie de versiune).
8
in caz de pana

194
C4-cactus_ro_Chap08_En-cas-de-panne_ed01-2015
Inlocuirea unei lămpi
Lumini faţă
1. Lumini de zi / Lumini de pozitie (LED).
2. L umini de intalnire (H7).
3.
L

umini de drum (H1).
4.
L

umini semnalizatoare de directie
(PY21W ).
5.
P

roiectoare anticeata (PS24W). În unele conditii de climă (temperatură
scazută, umiditate), este normală
apariţia fenomenului de aburire a
suprafeţei interioare a farurilor şi a
luminilor din spate; acesta dispare
în câteva minute, după aprinderea
luminilor.
Proiectoarele sunt dotate cu geamuri
din policarbonat, acoperite cu lac de
protecţie:
F
n
u le curatati cu materiale textile
uscate sau abrazive, nici cu
produse pe baza de detergenti
sau solventi,
F
u
tilizaţi un burete şi soluţie de apă cu
săpun sau un produs cu pH neutru,
F
u
tilizând sistemul de spălare de
înaltă presiune pentru a curăţa petele
persistente, nu îndreptaţi mult timp
pistolul spre proiectoare, farurilor sau
contururilor acestora pentru a evita
deteriorarea lacului de protecţie şi a
garniturii de etanşare.
Înlocuirea unui bec trebuie efectuată cu
farul stins de mai multe minute (risc de
arsură gravă).
F

N
u atingeţi direct becul: utilizaţi
lavete nepluşate.
Este absolut necesară utilizarea
exclusivă a becurilor anti-ultraviolet
(UV), pentru a nu deteriora proiectorul.
Înlocuiţi întotdeauna un bec defect
cu altul nou având aceleasi repere şi
aceleasi caracteristici.
in caz de pana

195
C4-cactus_ro_Chap08_En-cas-de-panne_ed01-2015
Lumini de zi / Lumini de pozitie
(L ED-uri)
Pentru înlocuirea diodelor electroluminiscente
(LED), consultaţi reţeaua CITROËN sau un
Service autorizat. F
D ebranşaţi conectorul de bec.
F

S
coateţi becul şi înlocuiţi-l.
Lumini de intalnire
F Scoateţi capacul de protecţie, trăgând de lamelă.
F

P
rindeti conectorul si soclul, apoi ridicati
ansamblul pentru a-l desprinde din fixare.
F

S
coateti ansamblul conector si soclu. Pentru remontare, efectuaţi aceleaşi operaţii
în ordine inversă, orientând proeminenta de
poziţionare a becului in sus
.
8
in caz de pana

196
C4-cactus_ro_Chap08_En-cas-de-panne_ed01-2015
Lumini de intalnire
F Scoateţi capacul de protecţie, trăgând de lamelă.
F

D
ebranşaţi conectorul becului (nu scoateti
conectorul de masa de dedesubt).
F

I
mpingeti lamela, apoi degajati-o inspre
centrul vehiculului pentru a elibera becul.
F

S
coateţi becul şi înlocuiţi-l.
Lumini semnalizatoare de
directie
Becurile de culoarea chihlimbarului,
cum sunt cele de la semnalizatoarele
de direcţie, trebuie înlocuite cu becuri
având caracteristicile şi culoarea
identică.
O aprindere intermitentă mai rapidă a
martorului de semnalizare de direcţie
(dreapta sau stânga) indică defectarea
unui bec de pe partea respectivă.
F

R

otiţi soclul lămpii cu o optime de tură, în
sens antiorar şi scoateţi-l.
F

D

emontaţi becul şi înlocuiţi-l.
Pentru remontare, efectuaţi aceleaşi operaţii în
ordine inversă.
Pentru remontare, efectuaţi aceleaşi operaţii în
ordine inversa.
in caz de pana

197
C4-cactus_ro_Chap08_En-cas-de-panne_ed01-2015
Proiectoare anticeata
Pentru înlocuirea acestor becuri, puteţi
apela la reţeaua CITROËN sau un
Service autorizat.
F

S

ub bara de protectie fata, desurubati cele
3 suruburi de fixare a aparatorii de noroi.
F

I

ndepartati aparatoarea de noroi, pentru a
ajunge la proiectoarele anticeata.
F

D

ebransati conectorul de soclul lampii,
apasand pe lamela din partea superioara. F

S

coateţi soclul apăsand cele două cleme
(sus şi jos) cu degetul mare si degetul
aratator.
F

I

nlocuiti modulul (soclul si becul).
Pentru remontare efectuaţi aceleaşi operaţiuni
în sens invers.
8
in caz de pana

198
C4-cactus_ro_Chap08_En-cas-de-panne_ed01-2015
Lumini semnalizatoare laterale
F introduceti o surubelnita pe una din laturile semnalizatorului lateral.
F

B
asculati surubelnita, pentru a extrage
semnalizatorul si demontati-l.
F

D
econectati conectorul semnalizatoarului.
F

I
nlocuiti modulul.
Pentru a va procura un modul nou, contactati
reteaua CITROËN sau un Service autorizat. Pentru remontare, executati operatiile in ordine
inversa.La demontare:
-

n
u deteriorati vopseaua de pe
vehicul cu surubelnita,
- a sigurati conectorul, astfel incat
acesta sa nu fie tras de conductorul
electric si sa cada in interiorul aripii.
Daca intampinati greutati la inlocuirea
acestei lampi, consultati reteaua
CITROËN sau un Service autorizat.
in caz de pana
