2016 CITROEN C4 AIRCROSS InstruktionsbÖcker (in Swedish)

103
C4-Aircross_sv_Chap04_conduite_ed01-2014
Manuell femväxlad
växellåda
F För växelspaken åt höger och sedan bakåt.
Lägga i backväxeln
Manuell sexväxlad
växellåda
F För växelspaken helt till höger för att kunna lägga i 5:e eller 6:e växeln.
Lägga i backväxeln
F Lyft upp kragen under växelspakens knopp och för växelspaken åt vänster och sedan
framåt.
Lägga in 5:e eller
6:e växeln
Lägg aldrig i backväxeln innan bilen
stannat helt med motorn på tomgång.
Av säkerhetsskäl och för att starta
motorn:
-

v
älj alltid friläge,
-
t

rampa på kopplingspedalen. Lägg aldrig i backväxeln innan bilen
stannat helt med motorn på tomgång.
Av säkerhetsskäl och för att starta
motorn:
-

v
älj alltid friläge,
-
t
rampa på kopplingspedalen.
4
körning

104
C4-Aircross_sv_Chap04_conduite_ed01-2014
Växlingsindikator*System som kan sänka bränsleförbrukningen genom att rekommendera växling i bilar med manuell växellåda.
Funktionssätt
* Beroende på motor.-
f
ör en högre växel,
Vid körning som kräver mycket
motorprestanda (exempelvis när
gaspedalen trampas ned kraftigt
vid omkörning etc.) rekommenderar
systemet inget byte av växelläge.
Systemet föreslår under inga
omständigheter att du lägger i
backväxeln.
Systemets enda syfte är att främja en
ekonomisk körning.
Beroende på kör förhållandena och
utrustningen i din bil kan systemet
rekommendera att du hoppar över ett eller flera
växellägen. Du kan följa rådet utan att gå via de
mellanliggande växlarna.
re
kommendationerna ska inte betraktas som
obligatoriska. Det är naturligtvis vägens skick,
trafiktätheten och säkerheten som avgör vilken
växel som bör väljas. Det är alltså föraren som
har ansvaret för att följa systemets indikeringar
eller inte.
Funktionen kan inte kopplas ur. En symbol visas på instrumentpanelen
när systemet föreslår att du ska lägga i ett
lämpligare växelläge:
eller
-
f
ör en lägre växel.
körning

105
C4-Aircross_sv_Chap04_conduite_ed01-2014
Växellådan har två lägen:
- e tt automatiserat läge för automatisk
styrning av växellådan, som inte kräver
något ingrepp från förarens sida,
-

e
tt manuellt läge för sekventiell iläggning
av växlarna med hjälp av rattreglagen eller
växelspaken.
Växellådan "CVT"
Den består av följande manöverorgan:
- e n växelspak 1 som sitter på mittkonsolen
och används för val av körstil, backväxel
och neutralläge samt för iläggning av
växlarna i sekventiellt läge, -
e tt reglage under ratten "-" 2 för
nedväxling i manuellt läge,
-

e
tt reglage under ratten "+/OFF" 3 för
uppväxling i manuellt läge.
Automatlådan med 6

växellägen ger föraren möjlighet att välja mellan bekvämligheten hos en automatlåda och körglädjen hos en manuell växellåda.
Du kan byta läge när som helst.
4
körning

106
C4-Aircross_sv_Chap04_conduite_ed01-2014
Växelspakens
lägen
P : parkering.
När bilen står stilla, parkeringsbromsen är
åtdragen eller lossad.
R : backväxel.
Håll foten på bromspedalen med bilen
stillastående och för växelspaken uppåt.
N : neutralläge.
D : automatiskt körsätt.
För växelspaken nedåt för att välja detta läge.
+ / - :

m
anuellt läge med sekventiell iläggning
av växlarna.
För växelspaken nedåt och sedan mot vänster
för att välja detta läge, och:
-

t
ryck framåt för att växla upp,
-

t
ryck bakåt för att växla ner. + : iläggning av växlarna i manuellt läge.
Tryck bakom reglaget under ratten "+/OFF"
för
att växla upp.
- : iläggning av växlarna i manuellt läge.
Tryck bakom reglaget under ratten "-" för att
växla ner.
Användning av reglagen
under ratten
Tryck på bromspedalen medan du
startar motorn.
Starta bilen
F Starta motorn. Från läge P , med parkeringsbromsen åtdragen:
Trampa ned bromspedalen för att
frigöra växelväljaren .
F

V
älj 1:an (läge D eller +/- ) eller backväxeln
(läge R).
"D" eller "1" eller "R" visas i displayen på
instrumentgruppen.
F

L
ossa parkeringsbromsen, bilen sätts
genast i rörelse.
körning

107
C4-Aircross_sv_Chap04_conduite_ed01-2014
Stanna - starta i en backe
Om du stannar bilen i en backe måste du
ovillkorligen använda parkeringsbromsen
och inte gaspedalen för att stabilisera bilen.
Om du startar bilen i en backe, accelerera
gradvis och frigör samtidigt bromsen.
Manuellt läge
F Välj läge +/-.
F A nvänd reglagen under ratten, eller
växelväljaren för att ändra av växelläge.
De ilagda växlarna visas i tur och ordning i
displayen som finns på instrumentgruppen.
Begäran om ändring av växelläge sker endast
om motorns varvtal tillåter det.
Du kan ändra växelläge utan att lyfta foten från
gaspedalen.
När hastigheten sjunker, växlar bilen ned
automatiskt.
När bilen står stilla, är 1:an ilagd.
Automatiserat funktionssätt
F Välj läge D .
"D" visas i displayen på instrumentgruppen.
Växellådan fungerar i självaktiverat läge, utan
ingrepp från förarens sida.
Den väljer hela tiden själv det växelläge som
är det lämpligaste med tanke på följande
parametrar:
-
k

örstil
-
v

ägprofil
-

b
ilens last
För att erhålla optimal körkomfort och det
lämpligaste växelläget bör du undvika plötsliga
variationer i gaspedaltryck.
För att erhålla bästa möjliga gaspådrag,
till exempel då du kör om en annan bil,
kan du trampa kraftigt på gaspedalen
förbi den tröga punkten (kick-down).
4
körning

108
C4-Aircross_sv_Chap04_conduite_ed01-2014
Manuell iläggning av växlarna
I automatiserat läge kan du när som helst ta
kontrollen tillfälligt med hjälp av rattreglagen.
Med reglagen växlar du manuellt i situationer
som kräver en snabbare nedväxling än i
automatiskt funktionsläge (då man närmar sig
en rondell, kör ut från en parkering med brant
lutning, kör om, osv.).
Växellådan kopplar in det önskade växelläget
om motorns varvtal tillåter det. Den ilagda
växeln visas på displayen. För att återgå till
automatiskt läge kan du antingen:
-
t
rycka på baksidan av
rattreglaget 3
"+/OFF" under cirka
2
se

kunder,
-

s
nabbt flytta växelväljaren mot läge +/- och
föra den tillbaka till läge D , eller
-

s
tanna bilen.
Stanna bilen Onormal funktion
Om meddelandet "Slow down" (Sänk farten)
eller "Service required" (be
sök verkstad)
visas på displayen på instrumenttavlan när
tändningen är påslagen, anger detta en
funktionsstörning i växellådan.
Om ett meddelande visas, gör du så här:
-

s
änk farten och stanna bilen på en säker
plats,
-

s
täll spaken i läge P och låt motorn vara
igång,
-

ö
ppna motorhuven, så att motorn får kylas
av.
Om meddelandet släcks, kan du köra vidare.
Om meddelandet blir kvar eller visas ofta,
kontakta snabbt en CITROËN-verkstad eller en
annan kvalificerad verkstad.
Innan du stänger av motorn ska du ställa
växelväljaren i läge P
.
Dra ovillkorligen åt parkeringsbromsen för att
hindra bilen från att röra sig.
körning

109
C4-Aircross_sv_Chap04_conduite_ed01-2014

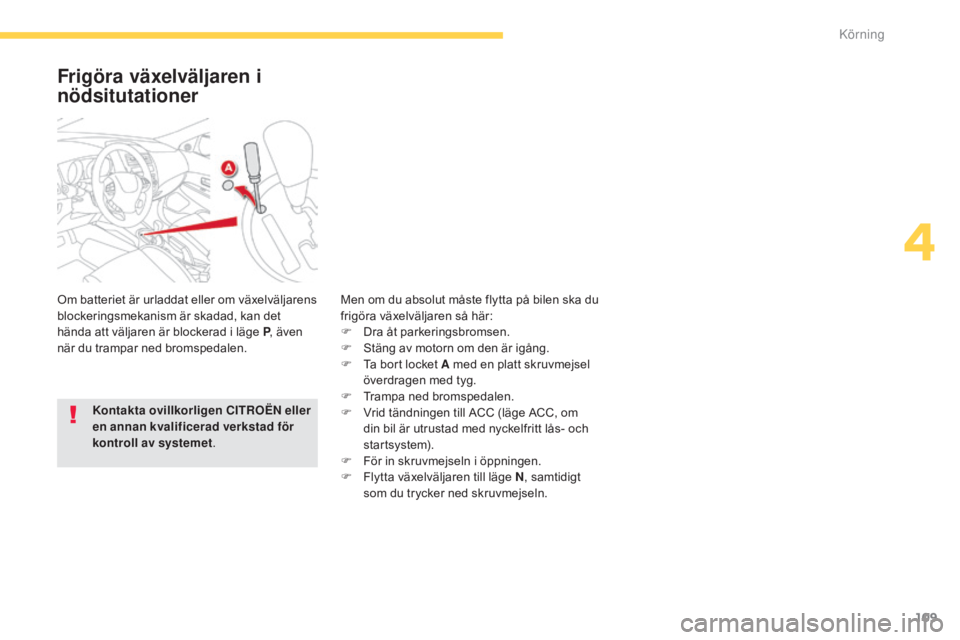

Frigöra växelväljaren i
nödsitutationer
Om batteriet är urladdat eller om växelväljarens
blockeringsmekanism är skadad, kan det
hända att väljaren är blockerad i läge P, även
när du trampar ned bromspedalen. Men om du absolut måste flytta på bilen ska du
frigöra växelväljaren så här:
F

D
ra åt parkeringsbromsen.
F

S
täng av motorn om den är igång.
F

T
a bort locket A med en platt skruvmejsel
överdragen med tyg.
F

T
rampa ned bromspedalen.
F

V
rid tändningen till ACC (läge ACC, om
din bil är utrustad med nyckelfritt lås- och
startsystem).
F

F
ör in skruvmejseln i öppningen.
F

F
lytta växelväljaren till läge N, samtidigt
som du trycker ned skruvmejseln.
Kontakta ovillkorligen
CITROËN eller
en annan kvalificerad verkstad för
kontroll av systemet .
4
körning

110
C4-Aircross_sv_Chap04_conduite_ed01-2014
Starthjälp i backe
Systemet håller bilen stilla ett kort ögonblick
(ca 2 sekunder) vid start i backe, den tid
det tar att flytta foten från bromspedalen till
gaspedalen.
Denna funktion är endast aktiverad då:
-

b
ilen står helt stilla och föraren trampar på
bromspedalen,
-

n
är vissa lutningsvillkor är uppfyllda,
-

f
örardörren är stängd.
Backstarthjälpen kan inte kopplas ur.
I uppförsbacke kan bilen hållas stilla ett
kor t ögonblick när bromspedalen släpps
upp:
-

o
m du har lagt i ettans växel eller
neutralläge, i en bil med en manuell
växellåda,
-

o
m du har lagt i läge D, i en bil med en
växellåda CVT.Funktion
I nedförsbacke med ilagd backväxel
hålls bilen på plats ett kor t ögonblick när
bromspedalen släpps upp.
Gå inte ur bilen under den
tidsbegränsade bromsfasen vid
backstart.
Om du måste gå ur bilen när motorn är
igång, ska parkeringsbromsen dras åt
manuellt.
Funktionsfel
Om ett funktionsfel uppstår i systemet tänds
denna kontrollampa, åtföljt av ett meddelande
på instrumenttavlans display. Be en CITROËN-
verkstad eller en annan kvalificerad verkstad
kontrollera systemet.
När motorn är avstängd, även när
funktionen Stop & Start (AS&G) står
i viloläge, kan inte denna funktion
användas.
körning
