11
7
Sécurité

Avant de réinitialiser le système,
assurez-vous que la pression des
quatre pneumatiques est adaptée aux
conditions d'utilisation du véhicule
et conforme aux préconisations
inscrites sur l’étiquette de pression des
pneumatiques.
Le système de détection de sous-
gonflage ne prévient pas si la
pression est erronée au moment de la
réinitialisation.

La perte de pression détectée
n'entraîne pas toujours une déformation
visible du pneumatique. Ne vous
contentez pas d'un seul contrôle visuel.
L'alerte est maintenue jusqu'à la
réinitialisation du système.

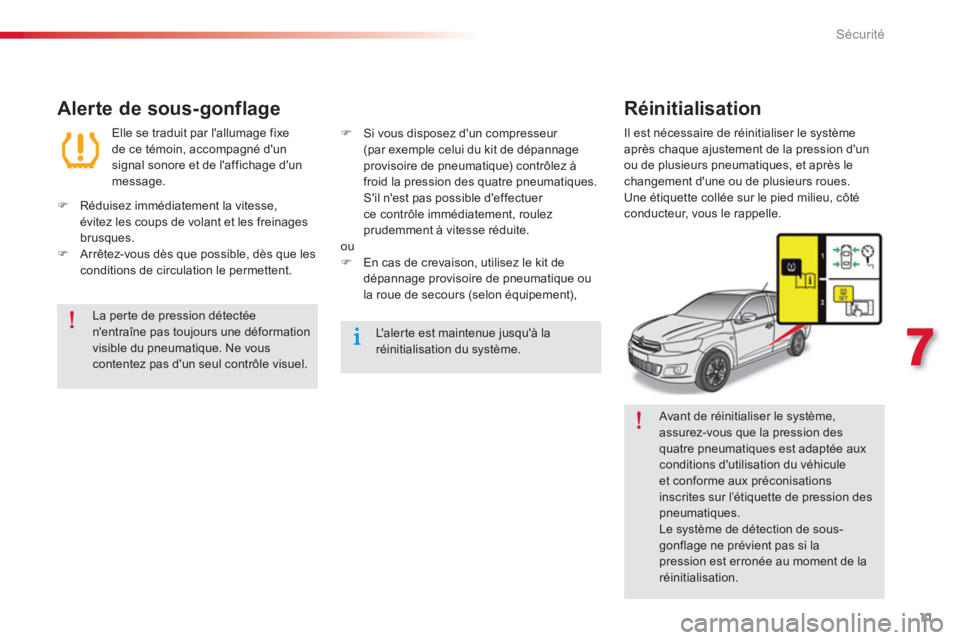

Alerte de sous-gonflage


Elle se traduit par l'allumage fixe
de ce témoin, accompagné d'un
signal sonore et de l'affichage d'un
message.



)
Réduisez immédiatement la vitesse,
évitez les coups de volant et les freinages
brusques.

)
Arrêtez-vous dès que possible, dès que les
conditions de circulation le permettent.



)
Si vous disposez d'un compresseur
(par exemple celui du kit de dépannage
provisoire de pneumatique) contrôlez à
froid la pression des quatre pneumatiques.
S'il n'est pas possible d'effectuer
ce contrôle immédiatement, roulez
prudemment à vitesse réduite.
ou


)
En cas de crevaison, utilisez le kit de
dépannage provisoire de pneumatique ou
la roue de secours (selon équipement),



Réinitialisation


Il est nécessaire de réinitialiser le système
après chaque ajustement de la pression d'un
ou de plusieurs pneumatiques, et après le
changement d'une ou de plusieurs roues.
Une étiquette collée sur le pied milieu, côté
conducteur, vous le rappelle.

12
Sécurité

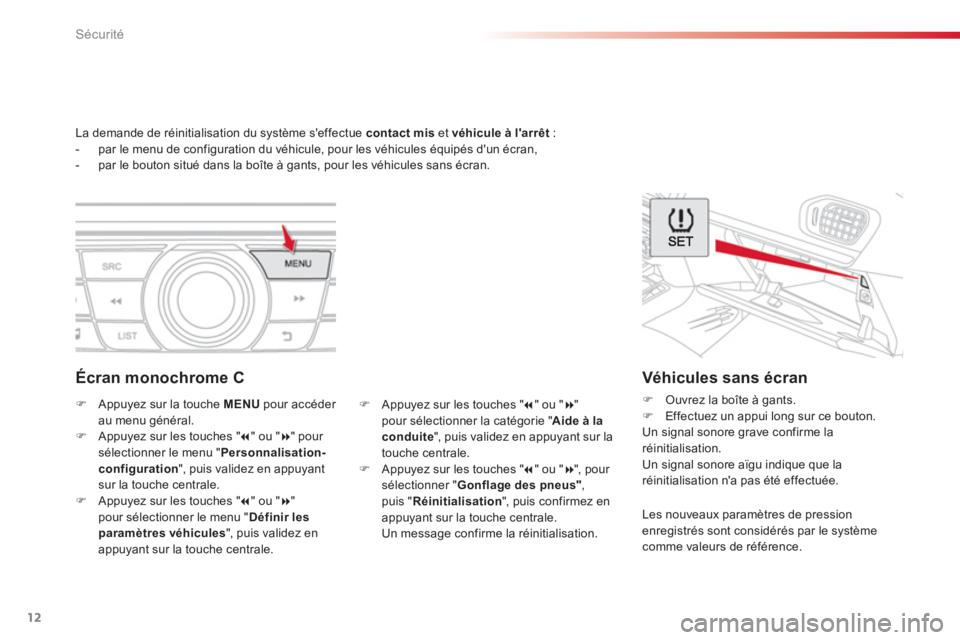

La demande de réinitialisation du système s'effectue contact mis
et véhicule à l'arrêt
:


- par le menu de configuration du véhicule, pour les véhicules équipés d'un écran,

- par le bouton situé dans la boîte à gants, pour les véhicules sans écran.




)
Appuyez sur la touche MENU
pour accéder
au menu général.

)
Appuyez sur les touches "
" ou "
" pour
sélectionner le menu " Personnalisation-
configuration
", puis validez en appuyant
sur la touche centrale.

)
Appuyez sur les touches "
" ou "
"
pour sélectionner le menu " Définir les
paramètres véhicules
", puis validez en
appuyant sur la touche centrale.
)
Appuyez sur les touches "
" ou "
"
pour sélectionner la catégorie " Aide à la
conduite
", puis validez en appuyant sur la
touche centrale.

)
Appuyez sur les touches "
" ou "
", pour
sélectionner " Gonflage des pneus"
,
puis " Réinitialisation
", puis confirmez en
appuyant sur la touche centrale.
Un message confirme la réinitialisation.









Écran monochrome C





Véhicules sans écran



)
Ouvrez la boîte à gants.

)
Effectuez un appui long sur ce bouton.
Un signal sonore grave confirme la
réinitialisation.
Un signal sonore aïgu indique que la
réinitialisation n'a pas été effectuée.

Les nouveaux paramètres de pression
enregistrés sont considérés par le système
comme valeurs de référence.

13
7
Sécurité

Anomalie de
fonctionnement


L'alerte de sous-gonflage n'est fiable
que si la réinitialisation du système est
demandée avec la pression des quatre
pneumatiques correctement ajustée.


Chaînes à neige

Le système ne doit pas être réinitialisé
après montage ou démontage des
chaînes à neige.


Après toute inter vention sur le système,
il est nécessaire de vérifier la pression
des quatre pneumatiques, puis de le
réinitialiser.
L'allumage clignotant puis fixe du témoin
de sous-gonflage, accompagné de
l'allumage du témoin de Ser vice, indique un
dysfonctionnement du système.
Dans ce cas, la surveillance de sous-gonflage
des pneumatiques n’est plus assurée.
Faites vérifier le système par le réseau
CITROËN ou par un atelier qualifié.

14
Informations pratiques

Pour les véhicules équipés d'un moteur HDi,
en cas de panne sèche, il est nécessaire de
réamorcer le circuit de carburant ; reportez-
vous au dessin du sous-capot moteur
correspondant dans la rubrique "Moteur
Diesel".
Si le réser voir de votre véhicule est équipé
d'un détrompeur, reportez-vous à la rubrique
correspondante.

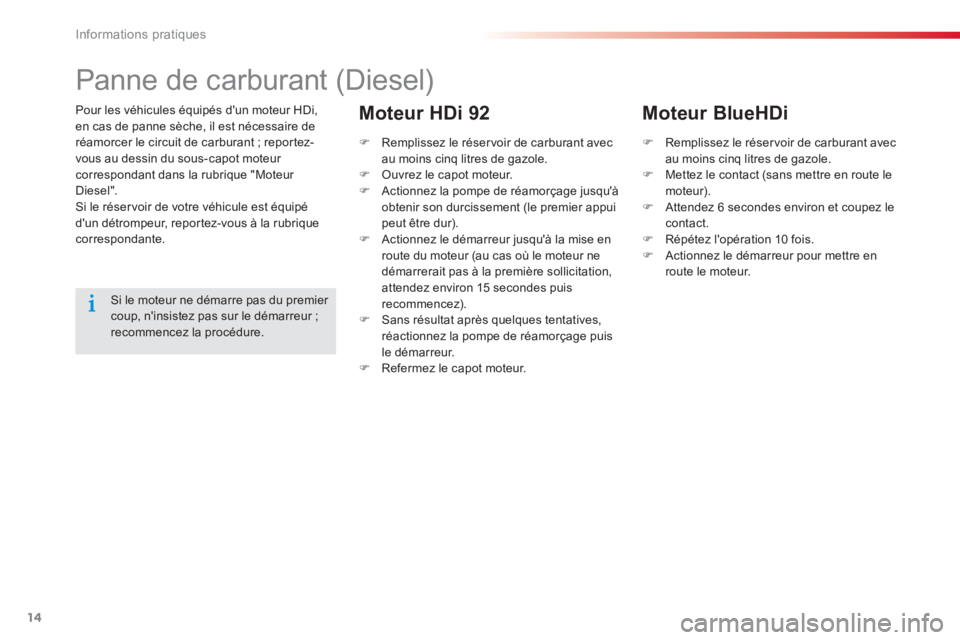

Panne de carburant (Diesel)


Si le moteur ne démarre pas du premier
coup, n'insistez pas sur le démarreur ;
recommencez la procédure.


)
Remplissez le réser voir de carburant avec
au moins cinq litres de gazole.

)
Ouvrez le capot moteur.

)
Actionnez la pompe de réamorçage jusqu'à
obtenir son durcissement (le premier appui
peut être dur).

)
Actionnez le démarreur jusqu'à la mise en
route du moteur (au cas où le moteur ne
démarrerait pas à la première sollicitation,
attendez environ 15 secondes puis
recommencez).

)
Sans résultat après quelques tentatives,
réactionnez la pompe de réamorçage puis
le démarreur.

)
Refermez le capot moteur.



Moteur HDi 92



)
Remplissez le réser voir de carburant avec
au moins cinq litres de gazole.

)
Mettez le contact (sans mettre en route le
moteur).

)
Attendez 6 secondes environ et coupez le
contact.

)
Répétez l'opération 10 fois.

)
Actionnez le démarreur pour mettre en
route le moteur.







Moteur BlueHDi

15
10
Vér if ic ations

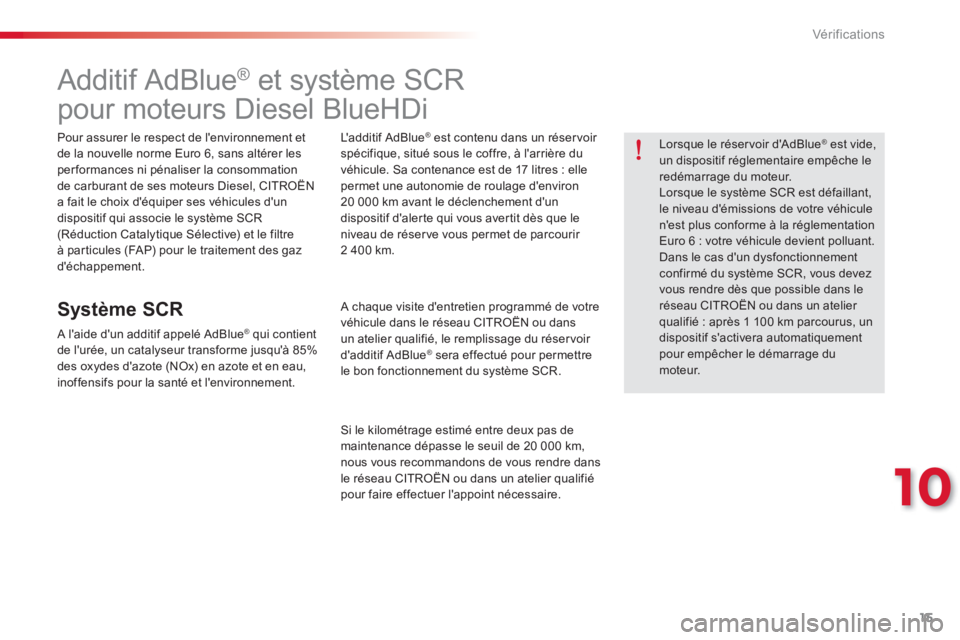

Additif AdBlue ®
et système SCR
pour moteurs Diesel BlueHDi


Pour assurer le respect de l'environnement et
de la nouvelle norme Euro 6, sans altérer les
performances ni pénaliser la consommation
de carburant de ses moteurs Diesel, CITROËN
a fait le choix d'équiper ses véhicules d'un
dispositif qui associe le système SCR
(Réduction Catalytique Sélective) et le filtre
à particules (FAP) pour le traitement des gaz
d'échappement.



Système SCR


A l'aide d'un additif appelé AdBlue ®
qui contient
de l'urée, un catalyseur transforme jusqu'à 85%
des oxydes d'azote (NOx) en azote et en eau,
inoffensifs pour la santé et l'environnement.
L'additif AdBlue
®
est contenu dans un réservoir
spécifique, situé sous le coffre, à l'arrière du
véhicule. Sa contenance est de 17 litres : elle
permet une autonomie de roulage d'environ
20 000 km avant le déclenchement d'un
dispositif d'alerte qui vous avertit dès que le
niveau de réserve vous permet de parcourir
2 400 km.

A chaque visite d'entretien programmé de votre
véhicule dans le réseau CITROËN ou dans
un atelier qualifié, le remplissage du réser voir
d'additif AdBlue
® sera effectué pour permettre
le bon fonctionnement du système SCR.

Si le kilométrage estimé entre deux pas de
maintenance dépasse le seuil de 20 000 km,
nous vous recommandons de vous rendre dans
le réseau CITROËN ou dans un atelier qualifié
pour faire effectuer l'appoint nécessaire.
Lorsque le réser voir d'AdBlue
®
est vide,
un dispositif réglementaire empêche le
redémarrage du moteur.
Lorsque le système SCR est défaillant,
le niveau d'émissions de votre véhicule
n'est plus conforme à la réglementation
Euro 6 : votre véhicule devient polluant.
Dans le cas d'un dysfonctionnement
confirmé du système SCR, vous devez
vous rendre dès que possible dans le
réseau CITROËN ou dans un atelier
qualifié : après 1 100 km parcourus, un
dispositif s'activera automatiquement
pour empêcher le démarrage du
moteur.

16
Vér if ic ations

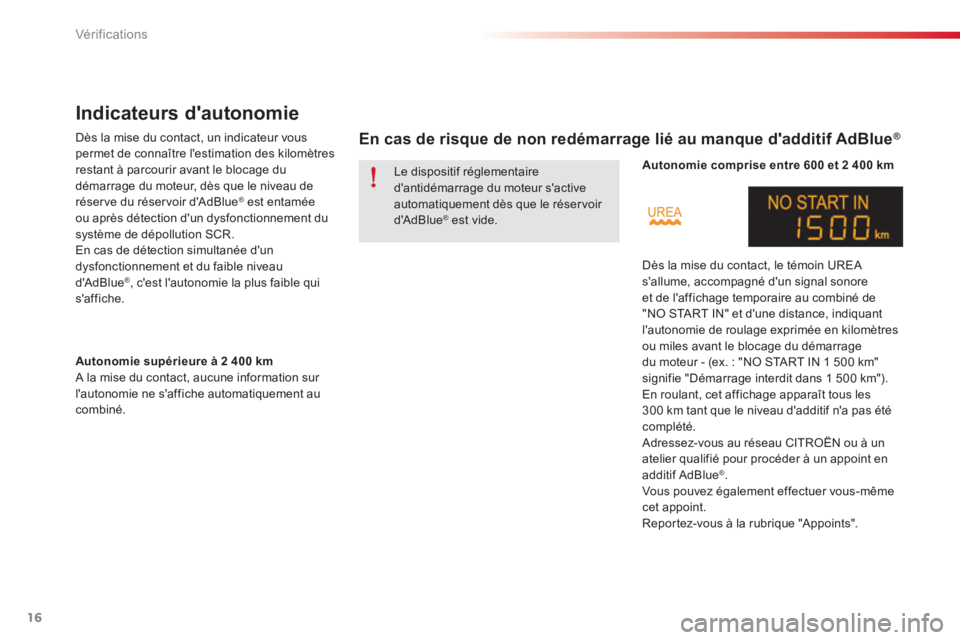

Indicateurs d'autonomie


Dès la mise du contact, un indicateur vous
permet de connaître l'estimation des kilomètres
restant à parcourir avant le blocage du
démarrage du moteur, dès que le niveau de
réser ve du réser voir d'AdBlue
® est entamée
ou après détection d'un dysfonctionnement du
système de dépollution SCR.
En cas de détection simultanée d'un
dysfonctionnement et du faible niveau
d'AdBlue
® , c'est l'autonomie la plus faible qui
s'affiche.




En cas de risque de non redémarrage lié au manque d'additif AdBlue ®





Autonomie supérieure à 2 400 km

A la mise du contact, aucune information sur
l'autonomie ne s'affiche automatiquement au
combiné.



Autonomie comprise entre 600 et 2 400 km

Dès la mise du contact, le témoin UREA
s'allume, accompagné d'un signal sonore
et de l'affichage temporaire au combiné de
"NO START IN" et d'une distance, indiquant
l'autonomie de roulage exprimée en kilomètres
ou miles avant le blocage du démarrage
du moteur - (ex. : "NO START IN 1 500 km"
signifie "Démarrage interdit dans 1 500 km").
En roulant, cet affichage apparaît tous les
300 km tant que le niveau d'additif n'a pas été
complété.
Adressez-vous au réseau CITROËN ou à un
atelier qualifié pour procéder à un appoint en
additif AdBlue
® .
Vous pouvez également effectuer vous-même
cet appoint.
Reportez-vous à la rubrique "Appoints". Le dispositif réglementaire
d'antidémarrage du moteur s'active
automatiquement dès que le réser voir
d'AdBlue
® est vide.

17
10
Vér if ic ations


Panne liée au manque d'additif AdBlue ®


A la mise du contact, le témoin SERVICE
s'allume et le témoin UREA clignote,
accompagnés d'un signal sonore et de
l'affichage temporaire au combiné de "NO
START IN" et de 0 km ou miles - ("NO START
IN 0 km" signifie "Démarrage interdit").
Le réser voir d'AdBlue
®
est vide : le dispositif
d'antidémarrage réglementaire empêche le
redémarrage du moteur.

Autonomie comprise entre 0 et 600 km

Dès la mise du contact, le témoin SERVICE
s'allume et le témoin UREA clignote,
accompagnés d'un signal sonore et de
l'affichage temporaire au combiné de
"NO START IN" et d'une distance, indiquant
l'autonomie de roulage exprimée en kilomètres
ou miles avant le blocage du démarrage du
moteur - (ex. : "NO START IN 600 km" signifie
"Démarrage interdit dans 600 km").
En roulant, cet affichage apparaît toutes les
30 secondes tant que le niveau d'additif n'a pas
été complété.
Adressez-vous au réseau CITROËN ou à un
atelier qualifié pour procéder à un appoint en
additif AdBlue
® .
Vous pouvez également effectuer vous-même
cet appoint.
Reportez-vous à la rubrique "Appoints".
Sinon, vous ne pourrez plus redémarrer le
véhicule.
Pour pouvoir redémarrer le moteur,
nous vous recommandons de faire
appel au réseau CITROËN ou à un
atelier qualifié pour procéder à l'appoint
nécessaire. Si vous effectuez vous-
même cet appoint, il est impératif
de verser une quantité minimale de
3,8 litres d'AdBlue
® dans le réser voir
d'additif.
Reportez-vous à la rubrique "Appoints".

18
Vér if ic ations

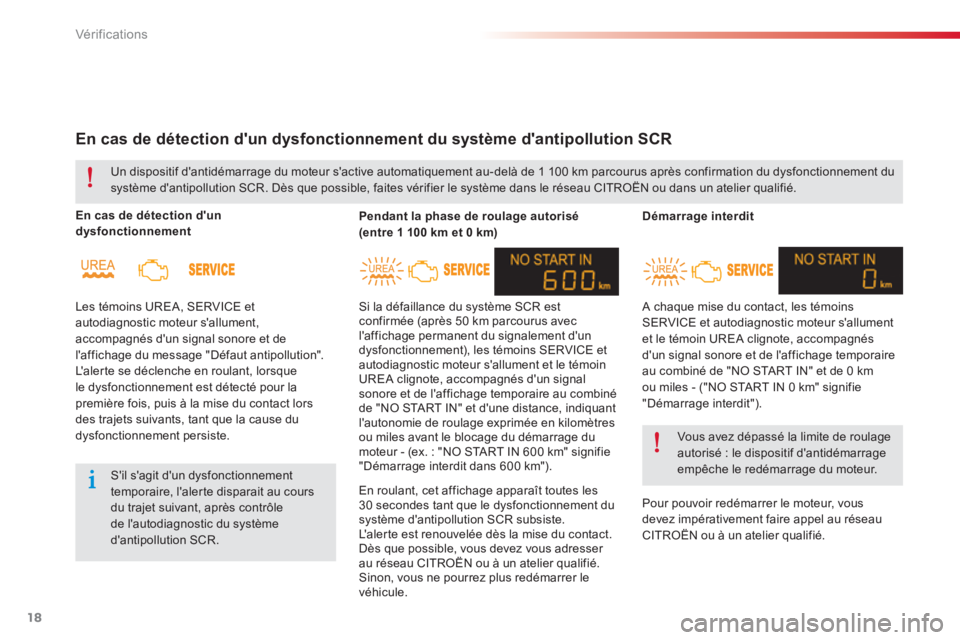

Démarrage interdit

A chaque mise du contact, les témoins
SERVICE et autodiagnostic moteur s'allument
et le témoin UREA clignote, accompagnés
d'un signal sonore et de l'affichage temporaire
au combiné de "NO START IN" et de 0 km
ou miles - ("NO START IN 0 km" signifie
"Démarrage interdit").
Pour pouvoir redémarrer le moteur, vous
devez impérativement faire appel au réseau
CITROËN ou à un atelier qualifié.

Vous avez dépassé la limite de roulage
autorisé : le dispositif d'antidémarrage
empêche le redémarrage du moteur.


En cas de détection d'un dysfonctionnement du système d'antipollution SCR



En cas de détection d'un
dysfonctionnement

Les témoins UREA, SERVICE et
autodiagnostic moteur s'allument,
accompagnés d'un signal sonore et de
l'affichage du message "Défaut antipollution".
L'alerte se déclenche en roulant, lorsque
le dysfonctionnement est détecté pour la
première fois, puis à la mise du contact lors
des trajets suivants, tant que la cause du
dysfonctionnement persiste.

Pendant la phase de roulage autorisé
(entre 1 100 km et 0 km)

Si la défaillance du système SCR est
confirmée (après 50 km parcourus avec
l'affichage permanent du signalement d'un
dysfonctionnement), les témoins SERVICE et
autodiagnostic moteur s'allument et le témoin
UREA clignote, accompagnés d'un signal
sonore et de l'affichage temporaire au combiné
de "NO START IN" et d'une distance, indiquant
l'autonomie de roulage exprimée en kilomètres
ou miles avant le blocage du démarrage du
moteur - (ex. : "NO START IN 600 km" signifie
"Démarrage interdit dans 600 km"). Un dispositif d'antidémarrage du moteur s'active automatiquement au-delà de 1 100 km parcourus après confirmation du dysfonctionnement du
système d'antipollution SCR. Dès que possible, faites vérifier le système dans le réseau CITROËN ou dans un atelier qualifié.

S'il s'agit d'un dysfonctionnement
temporaire, l'alerte disparait au cours
du trajet suivant, après contrôle
de l'autodiagnostic du système
d'antipollution SCR. En roulant, cet affichage apparaît toutes les
30 secondes tant que le dysfonctionnement du
système d'antipollution SCR subsiste.
L'alerte est renouvelée dès la mise du contact.
Dès que possible, vous devez vous adresser
au réseau CITROËN ou à un atelier qualifié.
Sinon, vous ne pourrez plus redémarrer le
véhicule.
