2016 CITROEN C-ELYSÉE Notices Demploi (in French)

127

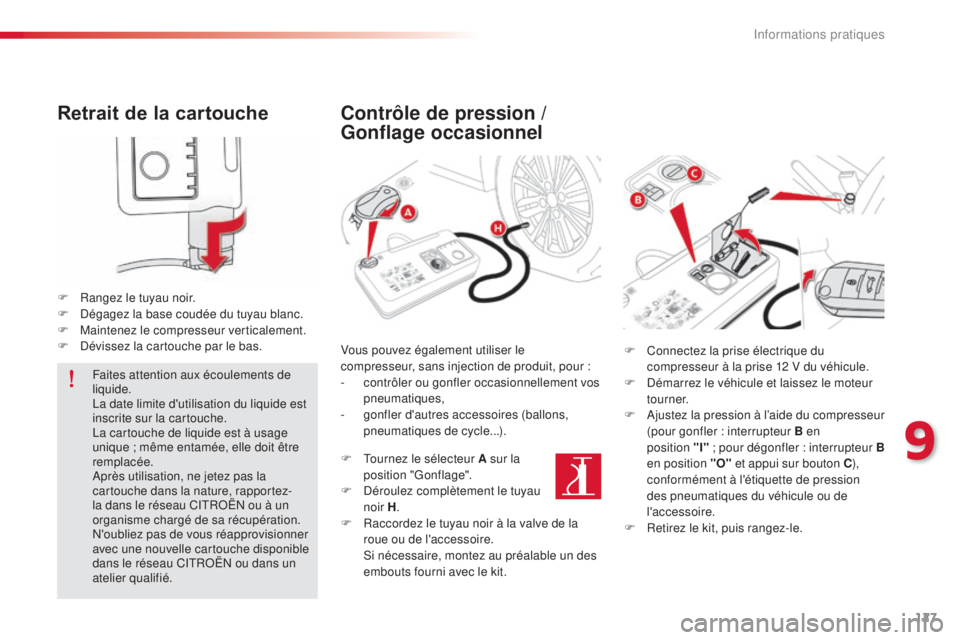

Retrait de la cartouche
F Rangez le tuyau noir.
F dé gagez la base coudée du tuyau blanc.
F

M
aintenez le compresseur verticalement.
F
d
é
vissez la cartouche par le bas.
Faites attention aux écoulements de
liquide.
la d

ate limite d'utilisation du liquide est
inscrite sur la cartouche.
la c

artouche de liquide est à usage
unique
; même entamée, elle doit être
remplacée.
ap

rès utilisation, ne jetez pas la
cartouche dans la nature, rapportez-
la dans le réseau C
i

t
RoËn
ou à un
organisme chargé de sa récupération.
n'

oubliez pas de vous réapprovisionner
avec une nouvelle cartouche disponible
dans le réseau C
i

t
RoËn
ou dans un
atelier qualifié.
Contrôle de pression /
Gonflage occasionnel
Vous pouvez également utiliser le
compresseur, sans injection de produit, pour
:
-

c
ontrôler ou gonfler occasionnellement vos
pneumatiques,
-

g
onfler d'autres accessoires (ballons,
pneumatiques de cycle...).
F
t
o
urnez le sélecteur A sur la
position "Gonflage".
F
d
é
roulez complètement le tuyau
noir H .
F

R
accordez le tuyau noir à la valve de la
roue ou de l'accessoire.


s
i n
écessaire, montez au préalable un des
embouts fourni avec le kit. F
C onnectez la prise électrique du
compresseur à la prise 12 V du véhicule.
F
d
é
marrez le véhicule et laissez le moteur
tourner.
F
a
j
ustez la pression à l’aide du compresseur
(pour gonfler
: interrupteur B en
position
"

I"
;
pour dégonfler
:
interrupteur B
en position "O" et appui sur bouton C ),
conformément à l'étiquette de pression
des pneumatiques du véhicule ou de
l'accessoire.
F

R
etirez le kit, puis rangez-le.
9
informations pratiques

128
Changement d’une roue
les outillages sont installés dans le coffre sous
le plancher.
Pour y accéder :
F

o
uvrez le coffre,
F

so
ulevez le plancher et retirez-le,
F

r
etirez le boîtier support contenant les
outillages.
Accès aux outillages
Liste des outillages
Mode opératoire de remplacement d’une roue défectueuse par la roue de secours au moyen des outillages fournis avec le véhicule.
to

us ces outillages sont spécifiques à votre
véhicule et peuvent varier selon équipement.
ne l

es utilisez pas pour d’autres usages.
1.
Cl

é démonte-roue.
Pe

rmet la dépose de l’enjoliveur et la
dépose des vis de fixation de la roue.
2.
C

ric avec manivelle intégrée.
P

ermet le soulèvement du véhicule.
3.


o
u
til "cabochons" de vis.
Pe

rmet la dépose des protecteurs
(cabochons) de vis sur les roues
aluminium.
4.


a
n
neau de remorquage.
V

oir paragraphe "Remorquage du
véhicule".
informations pratiques

129
Roue avec enjoliveur
Lors du remontage de la roue,
remontez l’enjoliveur en commençant
par placer son encoche en regard de la
valve, et appuyez sur son pourtour avec
la paume de la main.
la r

oue de secours est installée dans le coffre,
sous le plancher.
Roue de secours (selon version)
Retrait de la roue
F dévissez la vis centrale jaune.
F R elevez la roue de secours vers vous par
l'arrière.
F

R
etirez la roue du coffre.
F
dé
clippez le caisson d'outillage en tirant.
9
Informations pratiques

130
Remise en place de la roue
F Clippez le caisson d'outillage.
F
R
emettez en place la roue dans son
logement.
F
d
é

vissez de quelques tours la vis centrale
jaune, puis mettez-la en place au centre de
la roue.
F
s
e

rrez à fond jusqu'au cliquetis la vis
centrale pour bien maintenir la roue.
Informations pratiques

131

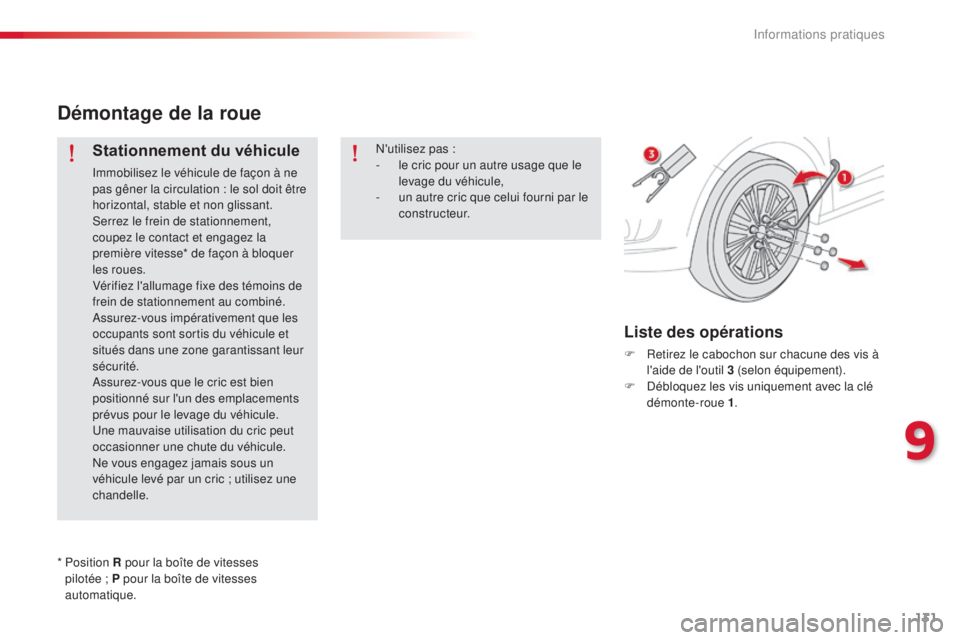

Démontage de la roue
Stationnement du véhicule
immobilisez le véhicule de façon à ne
pas gêner la circulation : le sol doit être
horizontal, stable et non glissant.
se

rrez le frein de stationnement,
coupez le contact et engagez la
première vitesse* de façon à bloquer
les roues.
Vérifiez l'allumage fixe des témoins de
frein de stationnement au combiné.
as

surez-vous impérativement que les
occupants sont sortis du véhicule et
situés dans une zone garantissant leur
sécurité.
as

surez-vous que le cric est bien
positionné sur l'un des emplacements
prévus pour le levage du véhicule.
un

e mauvaise utilisation du cric peut
occasionner une chute du véhicule.
ne

vous engagez jamais sous un
véhicule levé par un cric
; utilisez une
chandelle.
Liste des opérations
F Retirez le cabochon sur chacune des vis à l'aide de l'outil 3 (selon équipement).
F
d
é
bloquez les vis uniquement avec la clé
démonte-roue 1 .
n'

utilisez pas

:
-

l

e cric pour un autre usage que le
levage du véhicule,
-

u

n autre cric que celui fourni par le
constructeur.
*


Position R pour la boîte de vitesses
pilotée

; P pour la boîte de vitesses
automatique.
9
Informations pratiques

132
F Positionnez la semelle du cric 2 au sol et assurez-vous que celle-ci soit à l'aplomb
de l'emplacement avant A ou arrière B
prévu sur le soubassement, le plus proche
de la roue à changer.. F
dé ployez le cric 2 jusqu'à ce que sa tête vienne en contact de l'emplacement A ou B utilisé ; la
zone d'appui A ou B du véhicule doit bien s'insérer dans la partie centrale de la tête du cric.
F
l
e
vez le véhicule, jusqu'à laisser un espace suffisant entre la roue et le sol, pour mettre
facilement ensuite la roue de secours (non crevée).
informations pratiques

133
F Retirez les vis et conservez-les dans un endroit propre.
F
d
é
gagez la roue.
Veillez à ce que le cric soit bien stable.
si l

e sol est glissant ou meuble, le cric
risque de déraper ou de s'affaisser -
Risque de blessure !
Veillez à positionner le cric uniquement
aux emplacements A ou B sous le
véhicule, en vous assurant que la zone
d'appui du véhicule est bien centrée sur
la tête du cric.
s
i
non, le véhicule risque
d'être endommagé et / ou le cric de
s'affaisser - Risque de blessure !

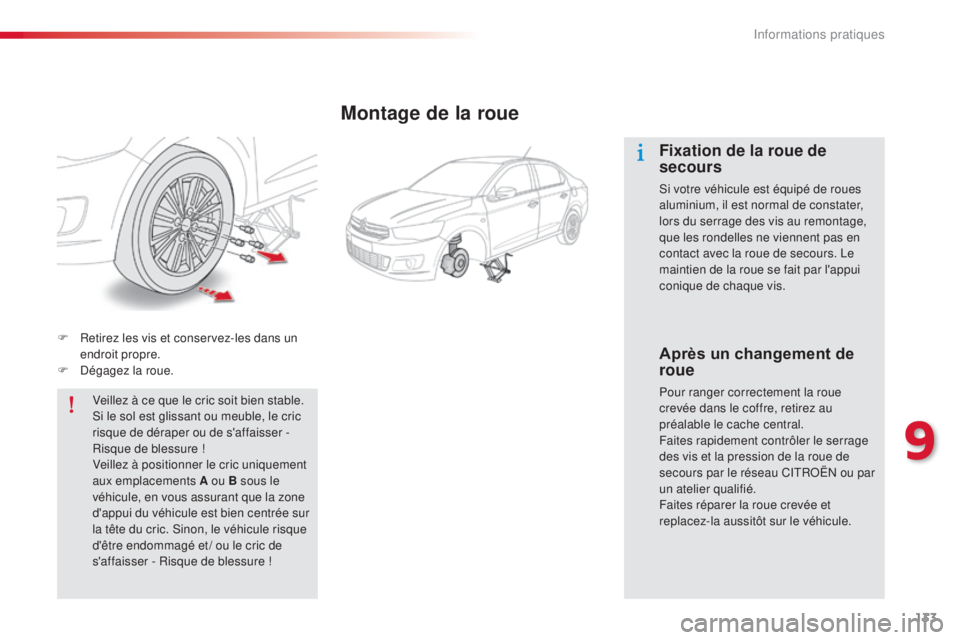

Montage de la roue
Fixation de la roue de
secours
si votre véhicule est équipé de roues
aluminium, il est normal de constater,
lors du serrage des vis au remontage,
que les rondelles ne viennent pas en
contact avec la roue de secours.
l
e
m

aintien de la roue se fait par l'appui
conique de chaque vis.
Après un changement de
roue
Pour ranger correctement la roue
crevée dans le coffre, retirez au
préalable le cache central.
Faites rapidement contrôler le serrage
des vis et la pression de la roue de
secours par le réseau C
i

t
RoËn
ou par
un atelier qualifié.
Faites réparer la roue crevée et
replacez-la aussitôt sur le véhicule.
9
informations pratiques

134
F Redescendez le véhicule à fond.
F R epliez le cric 2 et dégagez-le. F
B loquez les vis uniquement avec la clé
démonte-roue 1 .
F

R
emontez les cabochons sur chacune des
vis (selon équipement).
F

R
angez l'outillage dans le boîtier support.
Liste des opérations
F Mettez en place la roue sur le moyeu.
F V issez les vis à la main jusqu'en butée.
F
e
f
fectuez un pré-serrage des vis
uniquement avec la clé démonte-roue 1 .
informations pratiques
