2016 CITROEN C-ELYSÉE Notices Demploi (in French)

143
Remplacement d'un fusible
BonMauvais Ci tRoËn dé cline toute responsabilité
pour les frais occasionnés par la
remise en état de votre véhicule ou
les dysfonctionnements résultant de
l'installation d'accessoires auxiliaires
non fournis, non recommandés par
C
i

t
RoËn
et non installés selon ses
prescriptions, en particulier lorsque
la consommation de l'ensemble des
appareils supplémentaires branchés
dépasse 10 milliampères.
Installation d'accessoires
électriques
le circuit électrique de votre véhicule
est conçu pour fonctionner avec les
équipements de série ou optionnels.
av

ant d'installer d'autres équipements
ou accessoires électriques sur votre
véhicule, consultez le réseau C
it
RoËn
o

u un atelier qualifié.
av

ant de remplacer un fusible, il est
nécessaire


:
F
d
e connaître la cause de la panne et d'y
remédier,
F

d

'arrêter tous les consommateurs
électriques,
F

d

'immobiliser le véhicule et de couper le
contact,
F

de

repérer le fusible défectueux à l'aide
des tableaux d'affectation et des schémas
présentés dans les pages suivantes.
Pour intervenir sur un fusible, il est impératif

:
F

d

'utiliser la pince spéciale pour extraire le
fusible de son logement et vérifier l'état de
son filament,
F

de

toujours remplacer le fusible défectueux
par un fusible d'intensité équivalente
(même couleur)

; une intensité différente
peut provoquer un dysfonctionnement
(risque d'incendie).
Pince
le r

emplacement d'un fusible non
mentionné dans les tableaux ci-après
pourrait entraîner un dysfonctionnement
grave sur votre véhicule. Consultez le
réseau C
i

t
RoËn

ou un atelier qualifié.
si l

a panne se reproduit peu après le
changement du fusible, faites vérifier
l'équipement électrique par le réseau
C
i

t
RoËn

ou par un atelier qualifié.
9
Informations pratiques

144

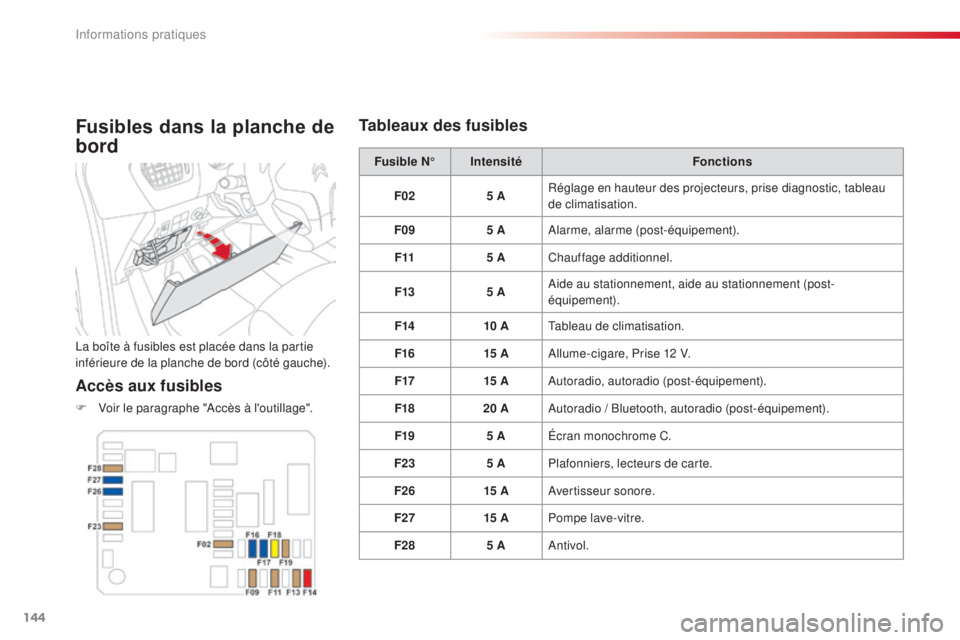

Fusibles dans la planche de
bord
la boîte à fusibles est placée dans la partie
inférieure de la planche de bord (côté gauche).
Accès aux fusibles
F Voir le paragraphe "accès à l'outillage". Fusible N°
Intensité Fonctions
F02 5 ARéglage en hauteur des projecteurs, prise diagnostic, tableau
de climatisation.
F09 5 A
alar
me, alarme (post-équipement).
F11 5 AChauffage additionnel.
F13 5 A
ai
de au stationnement, aide au stationnement (post-
équipement).
F14 10 A
ta
bleau de climatisation.
F16 15 A
al
lume-cigare, Prise 12 V.
F17 15 A
a
utoradio, autoradio (post-équipement).
F18 20 Aau
toradio / Bluetooth, autoradio (post-équipement).
F19 5 AÉcran monochrome C.
F23 5 APlafonniers, lecteurs de carte.
F26 15 A
av

ertisseur sonore.
F27 15 APompe lave-vitre.
F28 5 A
ant

ivol.
Tableaux des fusibles
Informations pratiques

145

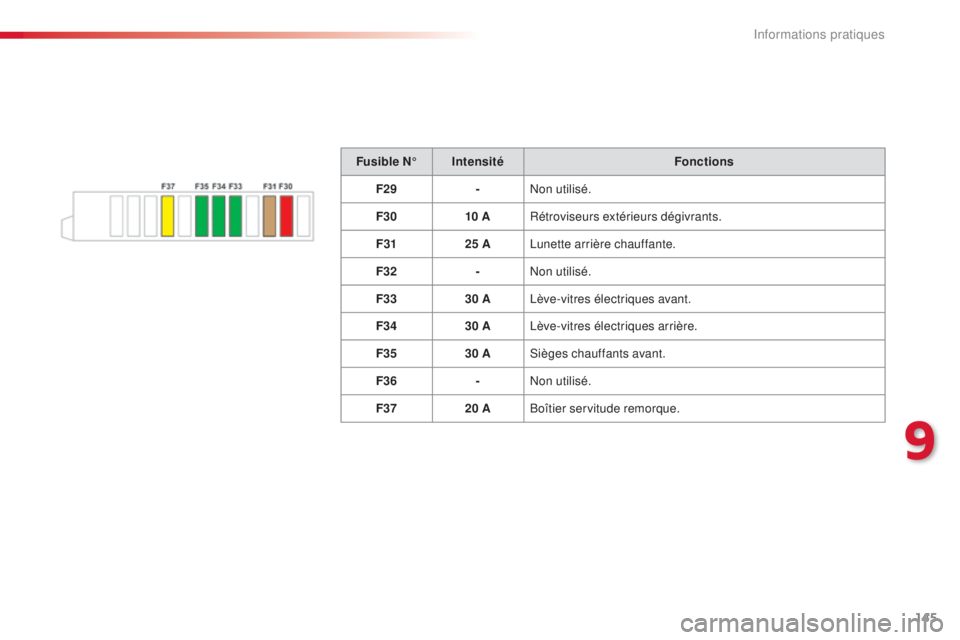

Fusible N°Intensité Fonctions
F29 -
no

n utilisé.
F30 10 ARétroviseurs extérieurs dégivrants.
F31 25 A
l

unette arrière chauffante.
F32 -
no

n utilisé.
F33 30 A
lè

ve-vitres électriques avant.
F34 30 A
lè

ve-vitres électriques arrière.
F35 30 A
si

èges chauffants avant.
F36 -
no

n utilisé.
F37 20 ABoîtier servitude remorque.
9
Informations pratiques

146

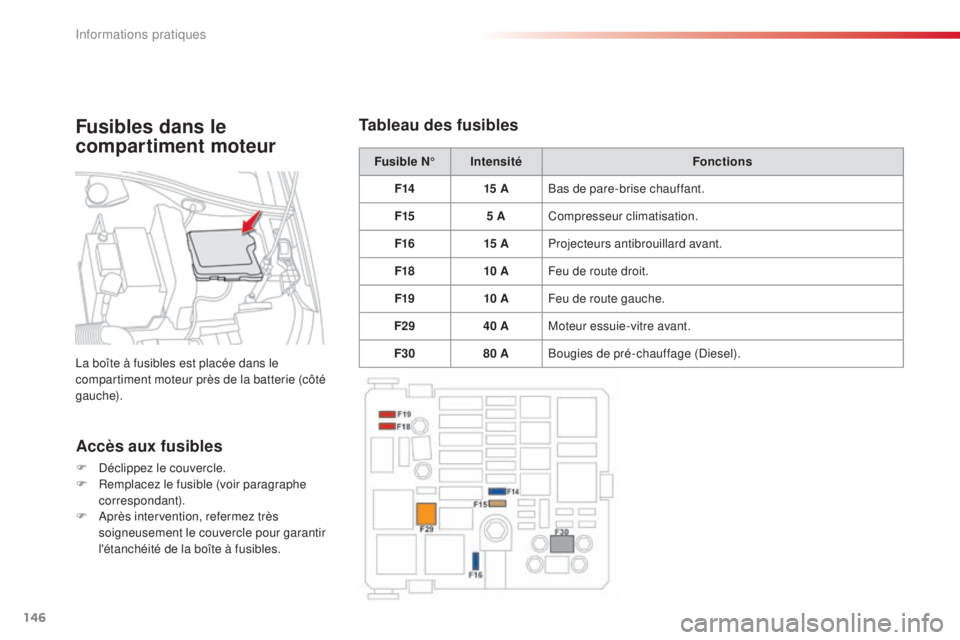

Fusible N°Intensité Fonctions
F14 15 ABas de pare-brise chauffant.
F15 5 ACompresseur climatisation.
F16 15 AProjecteurs antibrouillard avant.
F18 10 AFeu de route droit.
F19 10 AFeu de route gauche.
F29 40 AMoteur essuie-vitre avant.
F30 80 ABougies de pré-chauffage (
di

esel).
Accès aux fusibles
F déclippez le couvercle.
F R emplacez le fusible (voir paragraphe
correspondant).
F
a
p
rès intervention, refermez très
soigneusement le couvercle pour garantir
l'étanchéité de la boîte à fusibles.
Tableau des fusiblesFusibles dans le
compartiment moteur
la boîte à fusibles est placée dans le
compartiment moteur près de la batterie (côté
gauche).
Informations pratiques

147

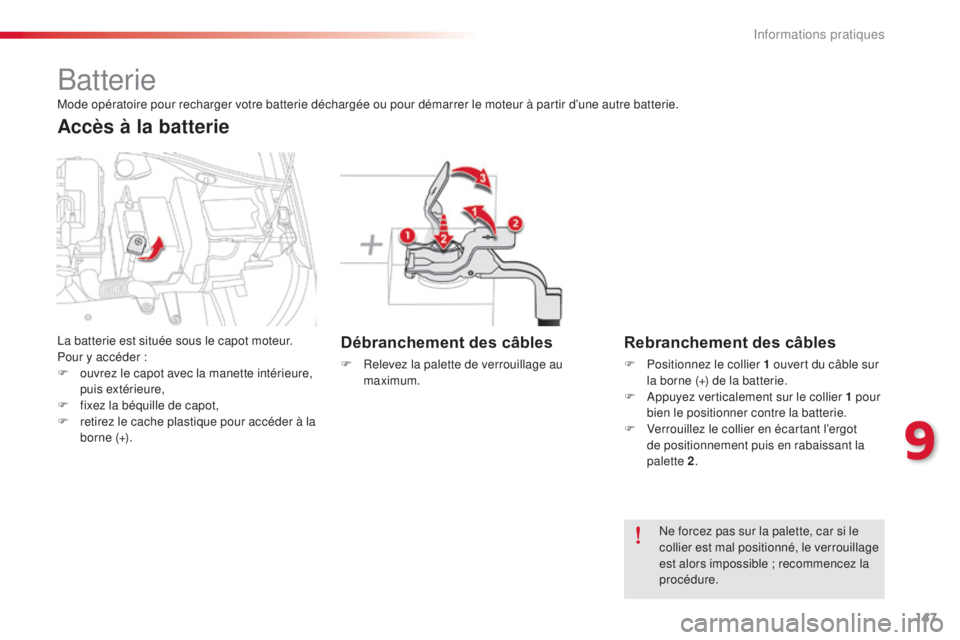

Batterie
Débranchement des câbles
F Relevez la palette de verrouillage au maximum.
Rebranchement des câbles
F Positionnez le collier 1 ouvert du câble sur la borne (+) de la batterie.
F
a
p
puyez verticalement sur le collier 1 pour
bien le positionner contre la batterie.
F

V
errouillez le collier en écartant l’ergot
de positionnement puis en rabaissant la
palette 2 .
ne f

orcez pas sur la palette, car si le
collier est mal positionné, le verrouillage
est alors impossible
; recommencez la
procédure.
Mode opératoire pour recharger votre batterie déchargée ou pour démarrer le moteur à partir d’une autre batterie.
la b

atterie est située sous le capot moteur.
Pour y accéder

:
F
o
uvrez le capot avec la manette intérieure,
puis extérieure,
F

f

ixez la béquille de capot,
F

r

etirez le cache plastique pour accéder à la
borne (+).
Accès à la batterie
9
informations pratiques

148
Démarrer à partir d'une
autre batterie
lorsque la batterie de votre véhicule est
déchargée, le moteur peut être démarré à l’aide
d’une batterie de secours (externe ou d’un
autre véhicule) et de câbles de secours.F

R
etirez le cache plastique de la borne (+),
si votre véhicule en est équipé.
F
C
onnectez le câble rouge à la borne (+) de
la batterie en panne A , puis à la borne (+)
de la batterie de secours B .
F
C
onnectez une extrémité du câble vert
ou noir à la borne (-) de la batterie de
secours

B (ou au point de masse du
véhicule dépanneur).
F
C
onnectez l'autre extrémité du câble vert
ou noir au point de masse C du véhicule en
panne (ou sur le support moteur).
F d
é
marrez le moteur du véhicule dépanneur
et laissez-le tourner pendant quelques
minutes.
F ac tionnez le démarreur du véhicule en
panne et laissez tourner le moteur.


s
i l
e moteur ne démarre pas
immédiatement, coupez le contact
et attendez quelques instants avant
d’effectuer une nouvelle tentative.
F
a
t
tendez le retour au ralenti puis
débranchez les câbles de secours dans
l’ordre inverse.
F

R
emettre en place le cache plastique de la
borne (+), si votre véhicule en est équipé.
Vérifiez au préalable que la batterie de
secours a une tension nominale de 12
V
et une capacité au minimum égale à
celle de la batterie déchargée.
ne d

émarrez pas le moteur en
branchant un chargeur de batterie.
ne d

ébranchez pas la borne (+) quand
le moteur tourne.
Informations pratiques

149
Mode délestage
système gérant l’utilisation de certaines
fonctions par rapport au niveau d’énergie
restant dans la batterie.
Véhicule roulant, le délestage neutralise
temporairement certaines fonctions, telles que
l’air conditionné, le dégivrage de la lunette
arrière...
le
s fonctions neutralisées sont
automatiquement réactivées dès que les
conditions le permettent.
il e

st conseillé, lors d'un arrêt prolongé
de plus d'un mois, de débrancher la
batterie.
le

s batteries contiennent des
substances nocives telles que l'acide
sulfurique et le plomb.
e
l

les doivent
être éliminées selon les prescriptions
légales et ne doivent en aucun cas être
jetées avec les ordures ménagères.
Remettez les piles et les batteries
usées à un point de collecte spécial.
av

ant de manipuler la batterie,
protégez-vous les yeux et le visage.
to

ute opération sur la batterie doit
être effectuée dans un milieu aéré et
loin de flammes libres ou de sources
d'étincelles, afin d'éviter tout risque
d'explosion et d'incendie.
n'e

ssayez pas de recharger une
batterie gelée

; il faut d'abord la dégeler
afin d'éviter les risques d'explosion.
si c

elle-ci a gelé, faites contrôler la
batterie avant la recharge par le réseau
C
i

t
RoËn

ou par un atelier qualifié qui
vérifiera que les composants internes
n'ont pas été endommagés et que le
conteneur ne s'est pas fissuré, ce qui
impliquerait un risque de fuite d'acide
toxique et corrosif.
n'

inversez pas les polarités et utilisez
uniquement un chargeur 12 V.
ne d

ébranchez pas les cosses quand le
moteur tourne.
ne r

echargez pas les batteries sans
avoir débranché les cosses.
la

vez-vous les mains en fin d'opération.
ne p

oussez pas le véhicule pour
démarrer le moteur si vous avez
une boîte de vitesses pilotée ou
automatique.
Recharger la batterie avec
un chargeur de batterie
F débranchez la batterie du véhicule.
F R espectez les instructions d’utilisation
données par le fabricant du chargeur.
F

R
ebranchez la batterie en commençant par
la borne (-).
F

V
érifiez la propreté des bornes et des
cosses.
s
i e
lles sont couvertes de sulfate
(dépôt blanchâtre ou verdâtre), démontez-
les et nettoyez-les.
Certaines fonctionnalités ne sont pas
disponibles tant que la batterie n'a pas
atteint un niveau de charge suffisant.
9
informations pratiques

150
système gérant la durée d’utilisation de
certaines fonctions pour préserver une charge
suffisante de la batterie.
ap
rès l’arrêt du moteur, vous pouvez encore
utiliser, pendant une durée cumulée maximale
d’environ trente minutes, des fonctions telles
que le système audio et télématique, les
essuie-vitres, les feux de croisement, les
plafonniers, ...
Mode économie d’énergie
Entrée dans le mode
une fois ce temps écoulé, un message d’entrée
en mode économie d’énergie apparaît sur
l’écran et les fonctions actives sont mises en
veille.
si u

ne communication téléphonique est
engagée au même moment, celle-ci sera
maintenue pendant 10 minutes environ avec le
kit mains-libres de votre autoradio.
Sortie du mode
Ces fonctions seront réactivées
automatiquement à la prochaine utilisation du
véhicule.
F

P
our retrouver l’usage immédiat de ces
fonctions, démarrez le moteur et laissez-le
tourner au moins cinq minutes.
un

e batterie déchargée ne permet
pas le démarrage du moteur (voir
paragraphe correspondant).
