2016 CITROEN BERLINGO MULTISPACE ESP

172
Berlingo-2-VP_es_Chap08_aide-rapide_ed01-2016
1. Estacionamiento del vehículo
- asegúrese siempre de que los
ocupantes hayan salido del
vehículo y se encuentren en una
zona segura.
-


e
n la medida de lo posible,
inmovilice el vehículo sobre suelo
horizontal, estable y no deslizante.
-


a
ccione el freno de
estacionamiento, corte el contacto
e introduzca la primera marcha o la
marcha atrás. -
Coloque un calzo bajo la rueda
diametralmente opuesta a la que
va a sustituir.
CAMBIO DE UNA RUEDA
2. Utillaje
el utillaje está situado en un
compartimento cerrado mediante una
trampilla bajo uno de los asientos
delanteros.
-
Si es necesario, desplace el asiento
para acceder al compartimento


desde la parte trasera.
-
Retire la trampilla y saque el gato y
el soporte del utillaje.
-


e
xtraiga los útiles necesarios del

soporte.
1.
Gato
2. Manivela desmonta-ruedas
3. Calzo
4.

l
lave para las barras de techo
Modutop y las luces traseras.
5.
Útil para desmontar el embellecedor
de las ruedas de aluminio.
6.


a
nilla central de remolcado
Si el vehículo está equipado con un
enganche de remolque, puede que
sea necesario levantar ligeramente
el vehículo para extraer con mayor
facilid

ad la rueda de repuesto del
soporte.
Según el tipo de terreno y/o si
transporta mucha carga, acuda a la
red CITROËN o a un taller cualificado.
el gato y el conjunto de los útiles son
específicos para el vehículo. No los
utilice con otros fines.
Cambiar una rueda

174
Berlingo-2-VP_es_Chap08_aide-rapide_ed01-2016

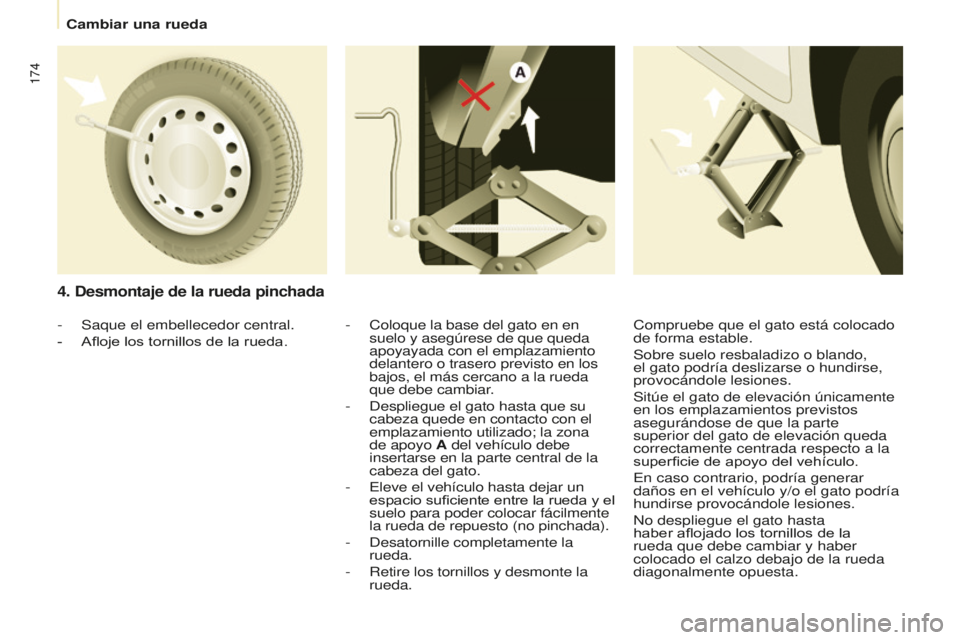

4. Desmontaje de la rueda pinchada
- Coloque la base del gato en en
suelo y asegúrese de que queda
apoyayada con el emplazamiento
delantero o trasero previsto en los
bajos, el más cercano a la rueda
que debe cambiar.
-


d
espliegue el gato hasta que su

cabeza quede en contacto con el
emplazamiento utilizado; la zona
de apoyo A del vehículo debe
insertarse en la parte central de la
cabeza del gato.
-


e
leve el vehículo hasta dejar un

espacio suficiente entre la rueda y el
suelo para poder colocar fácilmente
la rueda de repuesto (no pinchada).
-


d
esatornille completamente la

rueda.
-
Retire los tornillos y desmonte la
rueda.
-
Saque el embellecedor central.
-
Afloje los tornillos de la rueda. Compruebe que el gato está colocado
de forma estable.
Sobre suelo resbaladizo o blando,
el gato podría deslizarse o hundirse,
provocándole lesiones.
Sitúe el gato de elevación únicamente
en los emplazamientos previstos
asegurándose de que la parte
superior del gato de elevación queda
correctamente centrada respecto a la
superficie de apoyo del vehículo.
en caso contrario, podría generar
daños en el vehículo y/o el gato podría
hundirse provocándole lesiones.
no despliegue el gato hasta
haber aflojado los tornillo

s de la
rueda que debe cambiar y haber
colocado el calzo debajo de la rueda
diagonalmente opuesta.
Cambiar una rueda

176
Berlingo-2-VP_es_Chap08_aide-rapide_ed01-2016
MONTAJE DEL EMBELLECEDOR
EN LA LLANT
A
la válvula de la rueda debe quedar
centrada respecto a la muesca del
tapacubos.
esta posición es esencial para la correcta


colocación del tapacubos en la llanta
de chapa (en caso de mala alineación
de la válvula respecto a la muesca, el
sistema antirrotación quedará en el tope
en las cabezas de los tornillos y podría
dañarse si el usuario insiste en montar el
tapacubos en esta mala posición).
-


a
segúrese de que todas las patilla
s
de fijación salvo la última quedan
prefijadas (en el lado opuesto al
pase de válvula).
-


d
é un golpe seco con la palma de
la mano sobre la patilla

opuesta
a la válvula (donde se localiza la
última patilla de fijación; siempre en
el sentido de la fijación).
-


a
segúrese de que el borde del
tapacubos no quede hundido en la
llanta.
●
Posición del borde del tapacubos
correcta.
●
Posición del borde del tapacubos
incorrecta.
6. Montaje de la rueda reparada
el montaje de la rueda reparada es el
mismo que el de la etapa 5, sin olvidar
colocar el embellecedor central de la
rueda.
Capítulo 3, apartado "Puesto
de conducción", apartado
"Detección de subinflado" para las
recomendaciones después de cambiar
una rueda con sensor de detección de
subinflado. Capítulo 9, apartado "
elementos
de identificación" para localizar la
etiqueta de los neumáticos.
la rueda de repuesto no ha sido
diseñada para recorrer largas
distancias, lleve enseguida el
vehículo a la red C
itROËn o a un
taller cualificado para revisar el apriete
de los tornillo

s y la presión de la rueda
de repuesto.
asimismo, lleve el vehículo lo antes
posible a la red CitROËn o a un taller
cualificado para reparar y montar la
rueda original.
Cambiar una rueda

177
Berlingo-2-VP_es_Chap08_aide-rapide_ed01-2016
Cambiar una rueda
Verifique la posición de la
válvula de rueda respecto a
la anilla del embellecedor de
rueda.
Posición

no conforme de la válvula:
por debajo de la anilla.
Respete el procedimiento de
montaje del embellecedor para
evitar la rotura de la fijación
y la deformación del contorno del
tapacubos de rueda.
deformación del borde del tapacubos
a nivel de la válvula, debido a un mal
montaje. Posición

conforme de la válvula: por
encima de la anilla.
aYuda RÁPida
8

179
Berlingo-2-VP_es_Chap08_aide-rapide_ed01-2016
Cadenas para nieve
CADENAS PARA NIEVE
en invierno, las cadenas para
nieve mejoran la tracción y el
comportamiento del vehículo en la
frenada.
las cadenas para nieve se deben
montar en las ruedas motrices. no
deben montarse en las ruedas de
repuesto de tipo galleta.
tenga en cuenta la
reglamentación nacional
específica relativa al uso de
cadenas para nieve y la velocidad
máxima autorizada. Consejos de instalación
F
Si debe instalar las cadenas
durante el trayecto, detenga el
vehículo en una superficie plana, al
lado del arcén de la vía.
F


t
ense el freno de estacionamiento
y, si es necesario, coloque calas
bajo las ruedas para evitar que el
vehículo se desplace.
F
Coloque las cadenas siguiendo
las instrucciones dadas por el
fabricante.
F


a
rranque sin brusquedad y realice
una prueba circulando sin superar
la velocidad de 50
km/h.
F


d
etenga el vehículo y compruebe
si las cadenas están correctamente
tensadas.
Se recomienda encarecidamente
practicar el montaje de las
cadenas antes de utilizarlas, sobre
suelo plano y seco.
utilice únicamente cadenas para nieve
diseñadas para el tipo de ruedas con
las cuales va equipado su vehículo:
Para más información relativa a
las cadenas para nieve, consulte
con la red C
itROËn o con un taller
cualificado.
dimensiones de
los neumáticos de origentamaño de
eslabón máximo
195/65
R15
9
mm
195/70
R15
205/65
R15
215/55
R16
215/50
R17
evite circular por carreteras sin
nieve con las cadenas para nieve
instaladas, ya que ello podría dañar los
neumáticos del vehículo y la calzada.
Si el vehículo va equipado con llantas
de aleación de aluminio, compruebe
que ninguna parte de las cadenas o
las fijaciones está en contacto con la
llanta.
aYuda RÁPida
8

181
Berlingo-2-VP_es_Chap08_aide-rapide_ed01-2016
Cambiar una lámpara
2.
Luces de posición
Tipo A

, W5W - 5W
-
Quite la tapa tirando de la lengüeta
de goma blanda.
-


e
xtraiga el portalámparas montado
a presión tirando del conector

.
-
Sustituya la lámpara.
-
Compruebe que ha puesto
correctamente la tapa en todo
el perímetro para garantizar la
estanqueidad.
Luces delanteras
1. Luces de cruce/Luces de
carretera
Tipo C
, H4
- 55W
-
Quite la tapa del medio tirando de
la lengüeta de goma blanda.
-


d
esconecte el conector eléctrico.
-
Suelte la lengüeta de bloqueo.
-
Sustituya la lámpara prestando
especial atención para que la parte
metálica coincida con las ranuras
presentes en el piloto.
-
Vuelva a colocar la lengüeta de
bloqueo.
-
Compruebe que ha puesto
correctamente la tapa en todo
el perímetro para garantizar la
estanqueidad.
Lavado a alta presión
abra el capó. Para acceder a las
lámparas, pase la mano por detrás del
bloque óptico.
efectúe las operaciones en sentido
inverso para colocar las lámparas
y compruebe que el capó se haya
cerrado correctamente.
el cambio de las lámparas


halógenas debe efectuarse con el
faro apagado.
espere unos minutos


(riesgo de quemaduras graves).
no


toque directamente la lámpara con los
dedos, utilice un paño sin pelusas.
la formación de condensación en


los faros es natural. el uso normal

del vehículo hace que este vaho
desaparezca.
el cambio de las lámparas se debe


realizar con el contacto cortado o
con la batería desconectada.
espere


aproximadamente 3
minutos después


del cambio para volver a conectar la
batería.
Compruebe que las luces funcionan
correctamente después de cada
intervención.
Cuando utilice este tipo de lavado
en machas persistentes, no
insista en los faros, en las luces ni en
su contorno, para evitar deteriorar el
barniz y la junta de estanqueidad.
aYuda RÁPida
8

184
Berlingo-2-VP_es_Chap08_aide-rapide_ed01-2016

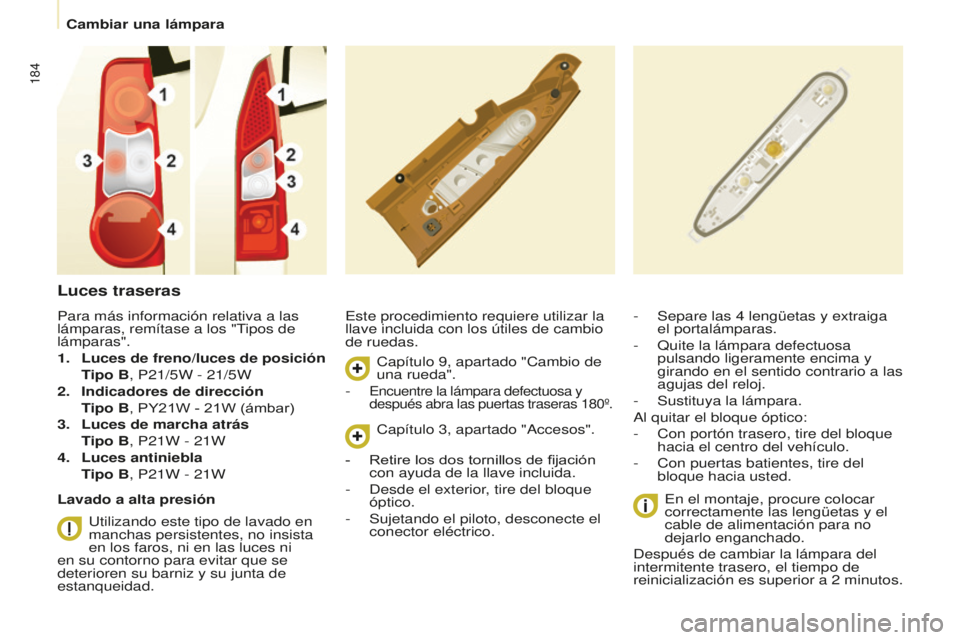

Luces traseras
este procedimiento requiere utilizar la
llave incluida con los útiles de cambio
de ruedas.
en el montaje, procure colocar
correctamente las lengüetas y el
cable de alimentación para no
dejarlo enganchado.
después de cambiar la lámpara del
intermitente trasero, el tiempo de
reinicialización es superior

a 2
minutos.
-
Separe las 4 lengüetas y extraiga
el portalámparas.
-
Quite la lámpara defectuosa
pulsando ligeramente encima y
girando en el sentido contrario a las
agujas del reloj.
-
Sustituya la lámpara.
al quitar el bloque óptico:
-
Con portón trasero, tire del bloque
hacia el centro del vehículo.
-
Con puertas batientes, tire del
bloque hacia usted.
Para más información relativa a las
lámparas, remítase a los "
tipos de
lámparas".
1.
Luces de freno/luces de posición
Tipo B

, P21/5W - 21/5W
2.
Indicadores de dirección
Tipo B

, PY21W - 21W (ámbar)
3.
Luces de marcha atrás
Tipo B

, P21W - 21W
4.
Luces antiniebla
Tipo B

, P21W - 21W
Lavado a alta presión
utilizando este tipo de lavado en
manchas persistentes, no insista
en los faros, ni en las luces ni
en su contorno para evitar que se
deterioren su barniz y su junta de
estanqueidad. Capítulo 9, apartado "Cambio de
una rueda".
-
encuentre la lámpara defectuosa y
después abra las puertas traseras 180º.
Capítulo 3, apartado "accesos".
-
Retire los dos tornillos de fijación
con ayuda de la llave incluida.
-


d
esde el exterior
, tire del bloque
óptico.
-
Sujetando el piloto, desconecte el
conector eléctrico.
Cambiar una lámpara

186
Berlingo-2-VP_es_Chap08_aide-rapide_ed01-2016
CAMBIO DE UN FUSIBLE
las cajas de los fusibles están
situadas:
-


e
n la parte inferior del salpicadero,
en el lado izquierdo (detrás de la
tapa).
-


e
n el compartimento motor (cerca
de la batería).
las denominaciones indicadas
hacen referencia solo a los fusibles
que puede cambiar el usuario
utilizando la pinza situada detrás del
guardaobjetos del salpicadero, en el
lado derecho. Para realizar cualquier
otra intervención, diríjase a la red
CITROËN o a un taller cualificado.
Desmontaje y montaje de un
fusible
Sustituya siempre un fusible
defectuoso por otro del mismo
calibre.
a la atención de los profesionales:
para acceder a la información
completa relativa a los fusibles y
relés, consulte la esquemática de los
"Métodos" en la red.
C
itROËn declina toda
responsabilid

ad relacionada con los
gastos ocasionados por la reparación
de su vehículo o con los fallos de
funcionamiento que resultasen de la
instalación de accesorios auxiliares no
suministrados ni recomendados por la
red C
itROËn y no instalados según
sus prescripciones, en particular

,
cuando el consumo del conjunto de los
aparatos suplementarios conectados
supera los 10
milia

mperios.
antes de sustituir un fusible, es
necesario conocer la causa del
incidente y solucionarlo.
●
Utilice las pinzas.
Cambiar un fusible
