2016 BMW X5 M Betriebsanleitungen (in German)

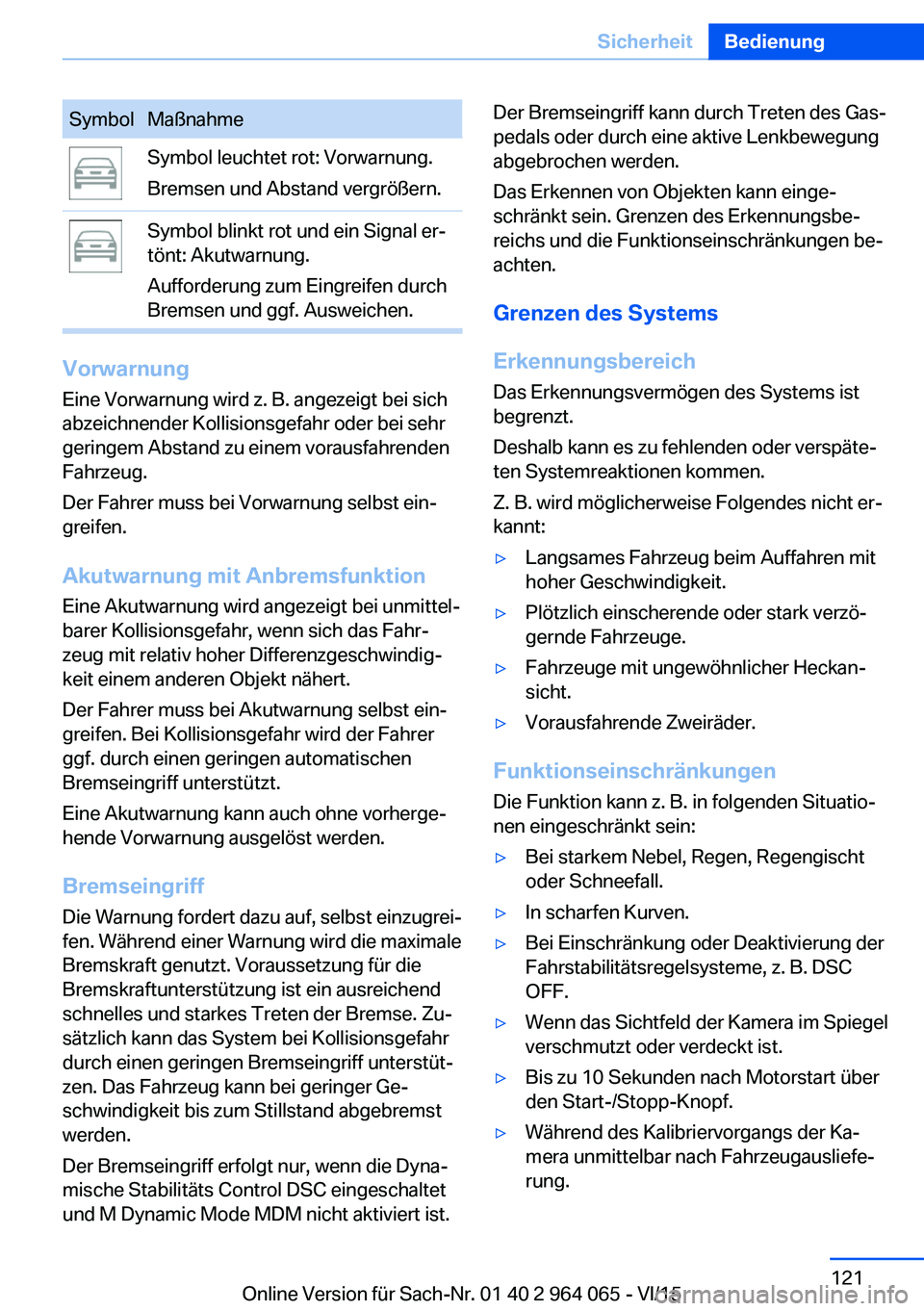

SymbolMaßnahmeSymbol leuchtet rot: Vorwarnung.
Bremsen und Abstand vergrößern.Symbol blinkt rot und ein Signal er‐
tönt: Akutwarnung.
Aufforderung zum Eingreifen durch
Bremsen und ggf. Ausweichen.
Vorwarnung
Eine Vorwarnung wird z. B. angezeigt bei sich
abzeichnender Kollisionsgefahr oder bei sehr
geringem Abstand zu einem vorausfahrenden
Fahrzeug.
Der Fahrer muss bei Vorwarnung selbst ein‐
greifen.
Akutwarnung mit Anbremsfunktion
Eine Akutwarnung wird angezeigt bei unmittel‐
barer Kollisionsgefahr, wenn sich das Fahr‐
zeug mit relativ hoher Differenzgeschwindig‐
keit einem anderen Objekt nähert.
Der Fahrer muss bei Akutwarnung selbst ein‐
greifen. Bei Kollisionsgefahr wird der Fahrer
ggf. durch einen geringen automatischen
Bremseingriff unterstützt.
Eine Akutwarnung kann auch ohne vorherge‐
hende Vorwarnung ausgelöst werden.
Bremseingriff Die Warnung fordert dazu auf, selbst einzugrei‐
fen. Während einer Warnung wird die maximale
Bremskraft genutzt. Voraussetzung für die
Bremskraftunterstützung ist ein ausreichend
schnelles und starkes Treten der Bremse. Zu‐
sätzlich kann das System bei Kollisionsgefahr
durch einen geringen Bremseingriff unterstüt‐
zen. Das Fahrzeug kann bei geringer Ge‐
schwindigkeit bis zum Stillstand abgebremst
werden.
Der Bremseingriff erfolgt nur, wenn die Dyna‐
mische Stabilitäts Control DSC eingeschaltet
und M Dynamic Mode MDM nicht aktiviert ist.
Der Bremseingriff kann durch Treten des Gas‐
pedals oder durch eine aktive Lenkbewegung
abgebrochen werden.
Das Erkennen von Objekten kann einge‐
schränkt sein. Grenzen des Erkennungsbe‐
reichs und die Funktionseinschränkungen be‐
achten.
Grenzen des Systems
Erkennungsbereich Das Erkennungsvermögen des Systems ist
begrenzt.
Deshalb kann es zu fehlenden oder verspäte‐
ten Systemreaktionen kommen.
Z. B. wird möglicherweise Folgendes nicht er‐
kannt:▷Langsames Fahrzeug beim Auffahren mit
hoher Geschwindigkeit.▷Plötzlich einscherende oder stark verzö‐
gernde Fahrzeuge.▷Fahrzeuge mit ungewöhnlicher Heckan‐
sicht.▷Vorausfahrende Zweiräder.
Funktionseinschränkungen
Die Funktion kann z. B. in folgenden Situatio‐
nen eingeschränkt sein:
▷Bei starkem Nebel, Regen, Regengischt
oder Schneefall.▷In scharfen Kurven.▷Bei Einschränkung oder Deaktivierung der
Fahrstabilitätsregelsysteme, z. B. DSC
OFF.▷Wenn das Sichtfeld der Kamera im Spiegel
verschmutzt oder verdeckt ist.▷Bis zu 10 Sekunden nach Motorstart über
den Start-/Stopp-Knopf.▷Während des Kalibriervorgangs der Ka‐
mera unmittelbar nach Fahrzeugausliefe‐
rung.Seite 121SicherheitBedienung121
Online Version für Sach-Nr. 01 40 2 964 065 - VI/15

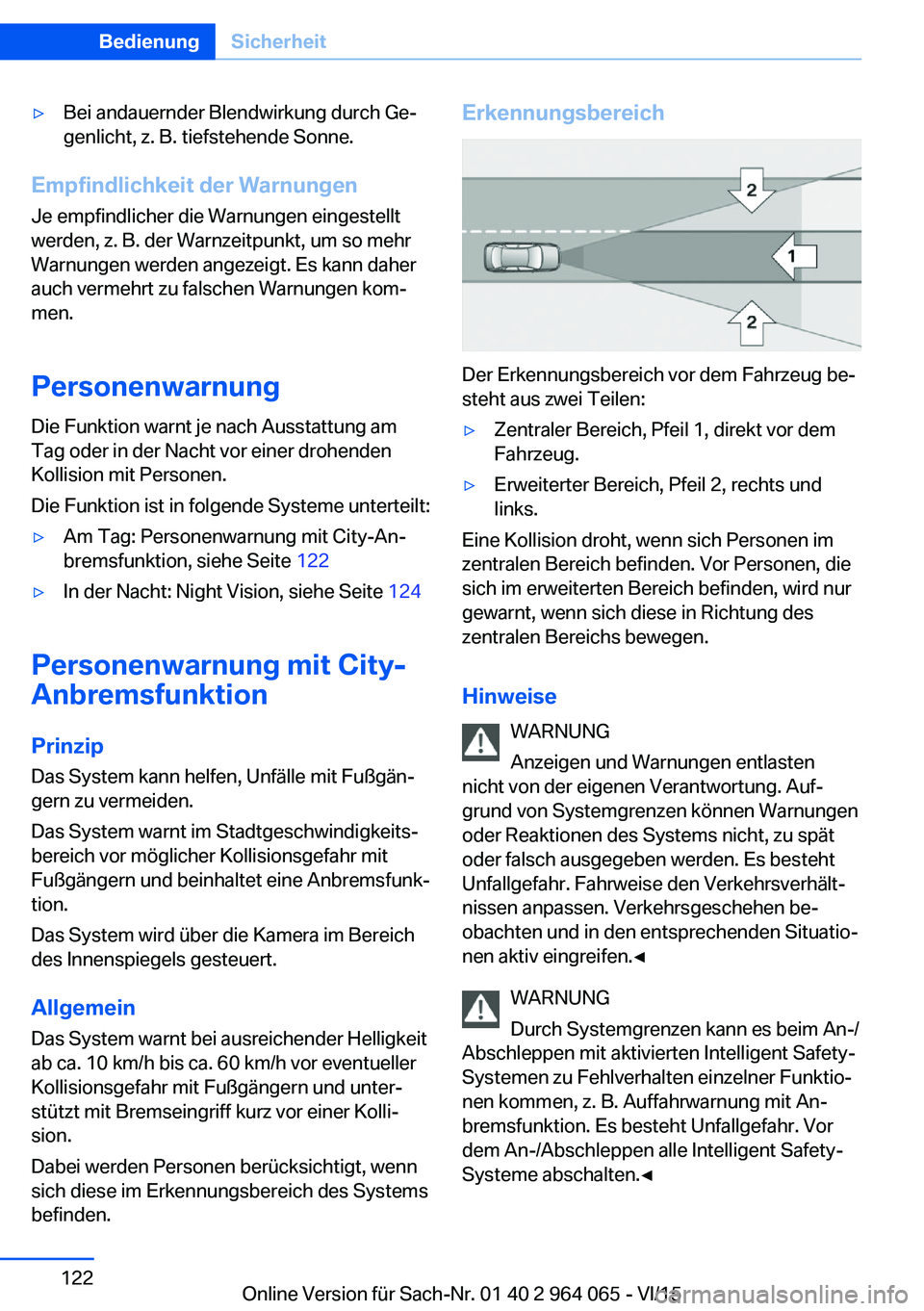

▷Bei andauernder Blendwirkung durch Ge‐
genlicht, z. B. tiefstehende Sonne.
Empfindlichkeit der Warnungen
Je empfindlicher die Warnungen eingestellt
werden, z. B. der Warnzeitpunkt, um so mehr
Warnungen werden angezeigt. Es kann daher
auch vermehrt zu falschen Warnungen kom‐
men.
Personenwarnung
Die Funktion warnt je nach Ausstattung am
Tag oder in der Nacht vor einer drohenden
Kollision mit Personen.
Die Funktion ist in folgende Systeme unterteilt:
▷Am Tag: Personenwarnung mit City-An‐
bremsfunktion, siehe Seite 122▷In der Nacht: Night Vision, siehe Seite 124
Personenwarnung mit City-
Anbremsfunktion
PrinzipDas System kann helfen, Unfälle mit Fußgän‐
gern zu vermeiden.
Das System warnt im Stadtgeschwindigkeits‐
bereich vor möglicher Kollisionsgefahr mit
Fußgängern und beinhaltet eine Anbremsfunk‐
tion.
Das System wird über die Kamera im Bereich
des Innenspiegels gesteuert.
Allgemein
Das System warnt bei ausreichender Helligkeit
ab ca. 10 km/h bis ca. 60 km/h vor eventueller
Kollisionsgefahr mit Fußgängern und unter‐
stützt mit Bremseingriff kurz vor einer Kolli‐
sion.
Dabei werden Personen berücksichtigt, wenn
sich diese im Erkennungsbereich des Systems
befinden.
Erkennungsbereich
Der Erkennungsbereich vor dem Fahrzeug be‐
steht aus zwei Teilen:
▷Zentraler Bereich, Pfeil 1, direkt vor dem
Fahrzeug.▷Erweiterter Bereich, Pfeil 2, rechts und
links.
Eine Kollision droht, wenn sich Personen im
zentralen Bereich befinden. Vor Personen, die
sich im erweiterten Bereich befinden, wird nur
gewarnt, wenn sich diese in Richtung des
zentralen Bereichs bewegen.
Hinweise WARNUNG
Anzeigen und Warnungen entlasten
nicht von der eigenen Verantwortung. Auf‐
grund von Systemgrenzen können Warnungen
oder Reaktionen des Systems nicht, zu spät
oder falsch ausgegeben werden. Es besteht
Unfallgefahr. Fahrweise den Verkehrsverhält‐
nissen anpassen. Verkehrsgeschehen be‐
obachten und in den entsprechenden Situatio‐
nen aktiv eingreifen.◀
WARNUNG
Durch Systemgrenzen kann es beim An-/
Abschleppen mit aktivierten Intelligent Safety-
Systemen zu Fehlverhalten einzelner Funktio‐
nen kommen, z. B. Auffahrwarnung mit An‐
bremsfunktion. Es besteht Unfallgefahr. Vor
dem An-/Abschleppen alle Intelligent Safety-
Systeme abschalten.◀
Seite 122BedienungSicherheit122
Online Version für Sach-Nr. 01 40 2 964 065 - VI/15

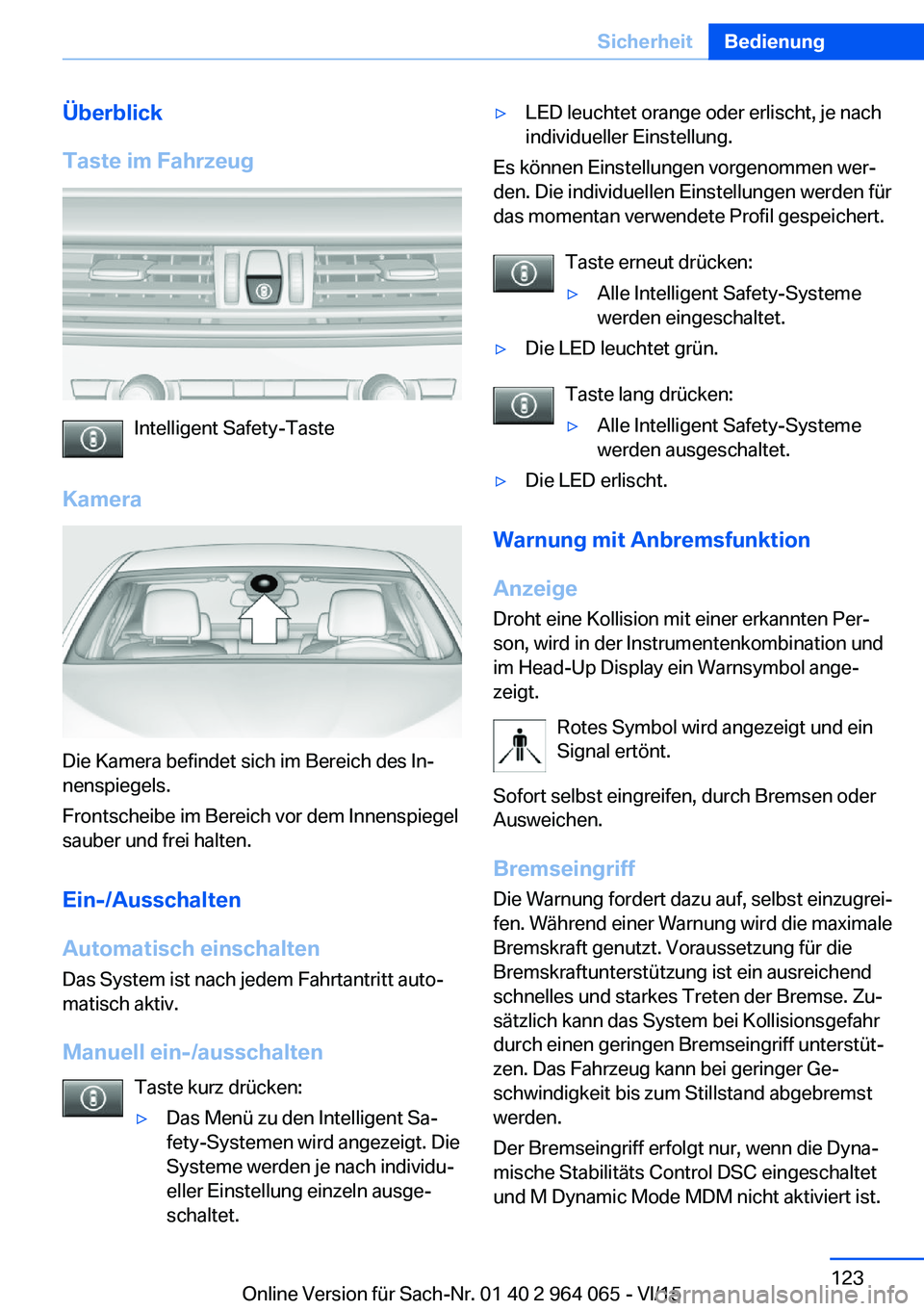

Überblick
Taste im Fahrzeug
Intelligent Safety-Taste
Kamera
Die Kamera befindet sich im Bereich des In‐
nenspiegels.
Frontscheibe im Bereich vor dem Innenspiegel
sauber und frei halten.
Ein-/Ausschalten
Automatisch einschalten Das System ist nach jedem Fahrtantritt auto‐
matisch aktiv.
Manuell ein-/ausschalten Taste kurz drücken:
▷Das Menü zu den Intelligent Sa‐
fety-Systemen wird angezeigt. Die
Systeme werden je nach individu‐
eller Einstellung einzeln ausge‐
schaltet.▷LED leuchtet orange oder erlischt, je nach
individueller Einstellung.
Es können Einstellungen vorgenommen wer‐
den. Die individuellen Einstellungen werden für
das momentan verwendete Profil gespeichert.
Taste erneut drücken:
▷Alle Intelligent Safety-Systeme
werden eingeschaltet.▷Die LED leuchtet grün.
Taste lang drücken:
▷Alle Intelligent Safety-Systeme
werden ausgeschaltet.▷Die LED erlischt.
Warnung mit Anbremsfunktion
Anzeige
Droht eine Kollision mit einer erkannten Per‐
son, wird in der Instrumentenkombination und
im Head-Up Display ein Warnsymbol ange‐
zeigt.
Rotes Symbol wird angezeigt und ein
Signal ertönt.
Sofort selbst eingreifen, durch Bremsen oder
Ausweichen.
Bremseingriff
Die Warnung fordert dazu auf, selbst einzugrei‐
fen. Während einer Warnung wird die maximale
Bremskraft genutzt. Voraussetzung für die
Bremskraftunterstützung ist ein ausreichend
schnelles und starkes Treten der Bremse. Zu‐
sätzlich kann das System bei Kollisionsgefahr
durch einen geringen Bremseingriff unterstüt‐
zen. Das Fahrzeug kann bei geringer Ge‐
schwindigkeit bis zum Stillstand abgebremst
werden.
Der Bremseingriff erfolgt nur, wenn die Dyna‐
mische Stabilitäts Control DSC eingeschaltet
und M Dynamic Mode MDM nicht aktiviert ist.
Seite 123SicherheitBedienung123
Online Version für Sach-Nr. 01 40 2 964 065 - VI/15

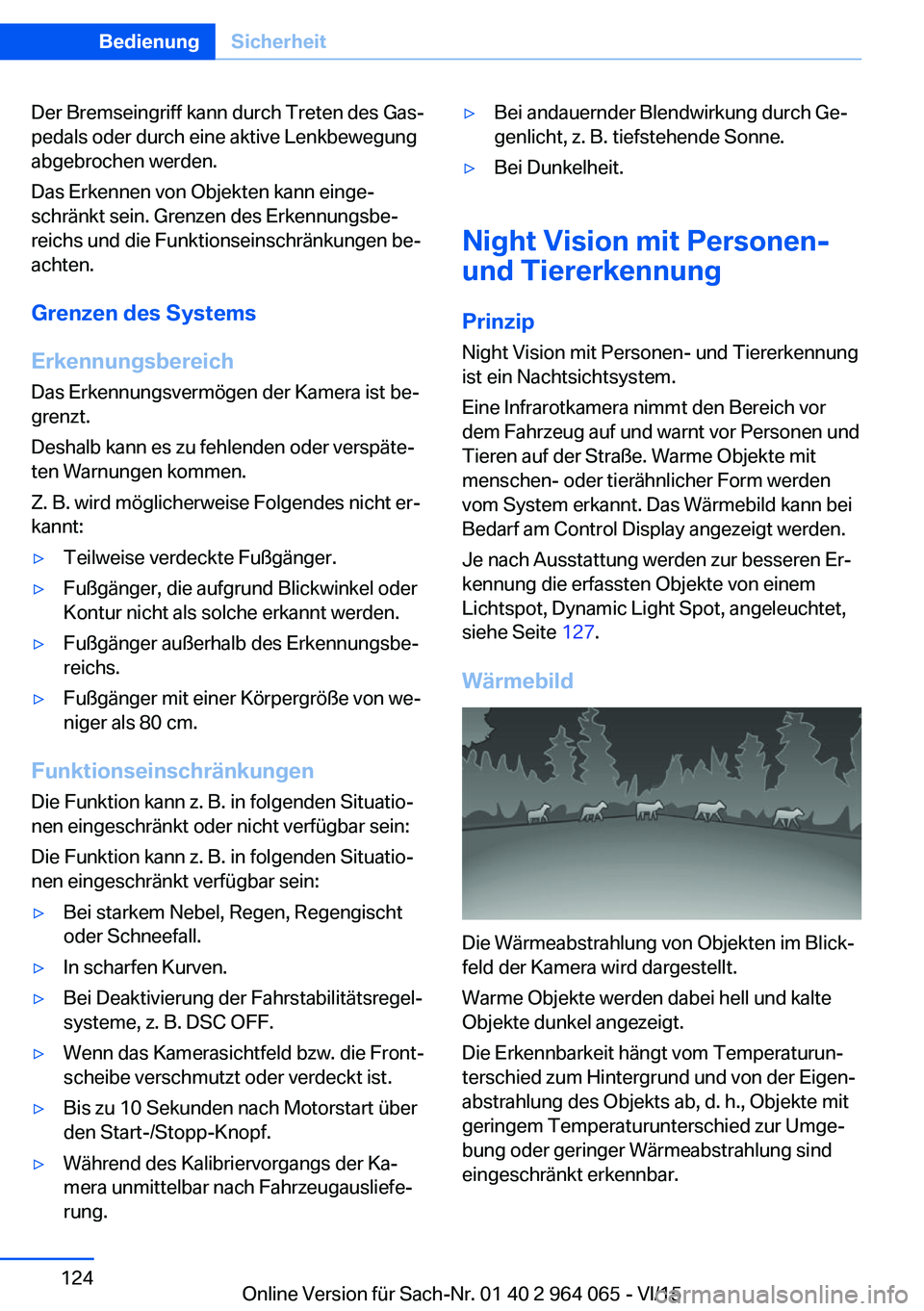

Der Bremseingriff kann durch Treten des Gas‐
pedals oder durch eine aktive Lenkbewegung
abgebrochen werden.
Das Erkennen von Objekten kann einge‐
schränkt sein. Grenzen des Erkennungsbe‐
reichs und die Funktionseinschränkungen be‐
achten.
Grenzen des Systems
Erkennungsbereich
Das Erkennungsvermögen der Kamera ist be‐
grenzt.
Deshalb kann es zu fehlenden oder verspäte‐
ten Warnungen kommen.
Z. B. wird möglicherweise Folgendes nicht er‐
kannt:▷Teilweise verdeckte Fußgänger.▷Fußgänger, die aufgrund Blickwinkel oder
Kontur nicht als solche erkannt werden.▷Fußgänger außerhalb des Erkennungsbe‐
reichs.▷Fußgänger mit einer Körpergröße von we‐
niger als 80 cm.
Funktionseinschränkungen
Die Funktion kann z. B. in folgenden Situatio‐
nen eingeschränkt oder nicht verfügbar sein:
Die Funktion kann z. B. in folgenden Situatio‐
nen eingeschränkt verfügbar sein:
▷Bei starkem Nebel, Regen, Regengischt
oder Schneefall.▷In scharfen Kurven.▷Bei Deaktivierung der Fahrstabilitätsregel‐
systeme, z. B. DSC OFF.▷Wenn das Kamerasichtfeld bzw. die Front‐
scheibe verschmutzt oder verdeckt ist.▷Bis zu 10 Sekunden nach Motorstart über
den Start-/Stopp-Knopf.▷Während des Kalibriervorgangs der Ka‐
mera unmittelbar nach Fahrzeugausliefe‐
rung.▷Bei andauernder Blendwirkung durch Ge‐
genlicht, z. B. tiefstehende Sonne.▷Bei Dunkelheit.
Night Vision mit Personen-
und Tiererkennung
Prinzip Night Vision mit Personen- und Tiererkennung
ist ein Nachtsichtsystem.
Eine Infrarotkamera nimmt den Bereich vor
dem Fahrzeug auf und warnt vor Personen und
Tieren auf der Straße. Warme Objekte mit
menschen- oder tierähnlicher Form werden
vom System erkannt. Das Wärmebild kann bei
Bedarf am Control Display angezeigt werden.
Je nach Ausstattung werden zur besseren Er‐
kennung die erfassten Objekte von einem
Lichtspot, Dynamic Light Spot, angeleuchtet,
siehe Seite 127.
Wärmebild
Die Wärmeabstrahlung von Objekten im Blick‐
feld der Kamera wird dargestellt.
Warme Objekte werden dabei hell und kalte
Objekte dunkel angezeigt.
Die Erkennbarkeit hängt vom Temperaturun‐
terschied zum Hintergrund und von der Eigen‐
abstrahlung des Objekts ab, d. h., Objekte mit
geringem Temperaturunterschied zur Umge‐
bung oder geringer Wärmeabstrahlung sind
eingeschränkt erkennbar.
Seite 124BedienungSicherheit124
Online Version für Sach-Nr. 01 40 2 964 065 - VI/15

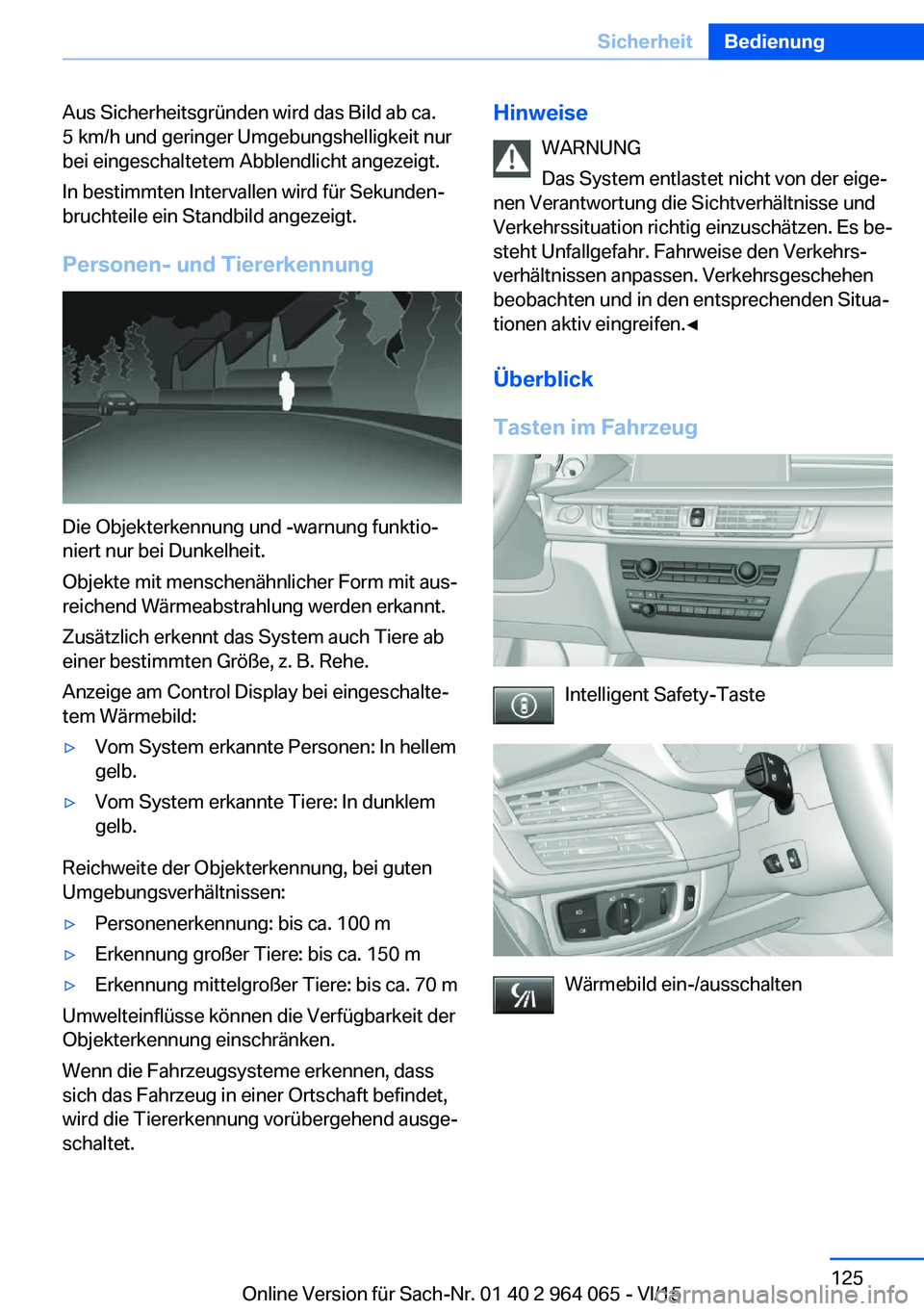

Aus Sicherheitsgründen wird das Bild ab ca.
5 km/h und geringer Umgebungshelligkeit nur
bei eingeschaltetem Abblendlicht angezeigt.
In bestimmten Intervallen wird für Sekunden‐
bruchteile ein Standbild angezeigt.
Personen- und Tiererkennung
Die Objekterkennung und -warnung funktio‐
niert nur bei Dunkelheit.
Objekte mit menschenähnlicher Form mit aus‐
reichend Wärmeabstrahlung werden erkannt.
Zusätzlich erkennt das System auch Tiere ab
einer bestimmten Größe, z. B. Rehe.
Anzeige am Control Display bei eingeschalte‐
tem Wärmebild:
▷Vom System erkannte Personen: In hellem
gelb.▷Vom System erkannte Tiere: In dunklem
gelb.
Reichweite der Objekterkennung, bei guten
Umgebungsverhältnissen:
▷Personenerkennung: bis ca. 100 m▷Erkennung großer Tiere: bis ca. 150 m▷Erkennung mittelgroßer Tiere: bis ca. 70 m
Umwelteinflüsse können die Verfügbarkeit der
Objekterkennung einschränken.
Wenn die Fahrzeugsysteme erkennen, dass
sich das Fahrzeug in einer Ortschaft befindet,
wird die Tiererkennung vorübergehend ausge‐
schaltet.
Hinweise
WARNUNG
Das System entlastet nicht von der eige‐
nen Verantwortung die Sichtverhältnisse und
Verkehrssituation richtig einzuschätzen. Es be‐
steht Unfallgefahr. Fahrweise den Verkehrs‐
verhältnissen anpassen. Verkehrsgeschehen
beobachten und in den entsprechenden Situa‐
tionen aktiv eingreifen.◀
Überblick
Tasten im Fahrzeug
Intelligent Safety-Taste
Wärmebild ein-/ausschalten
Seite 125SicherheitBedienung125
Online Version für Sach-Nr. 01 40 2 964 065 - VI/15

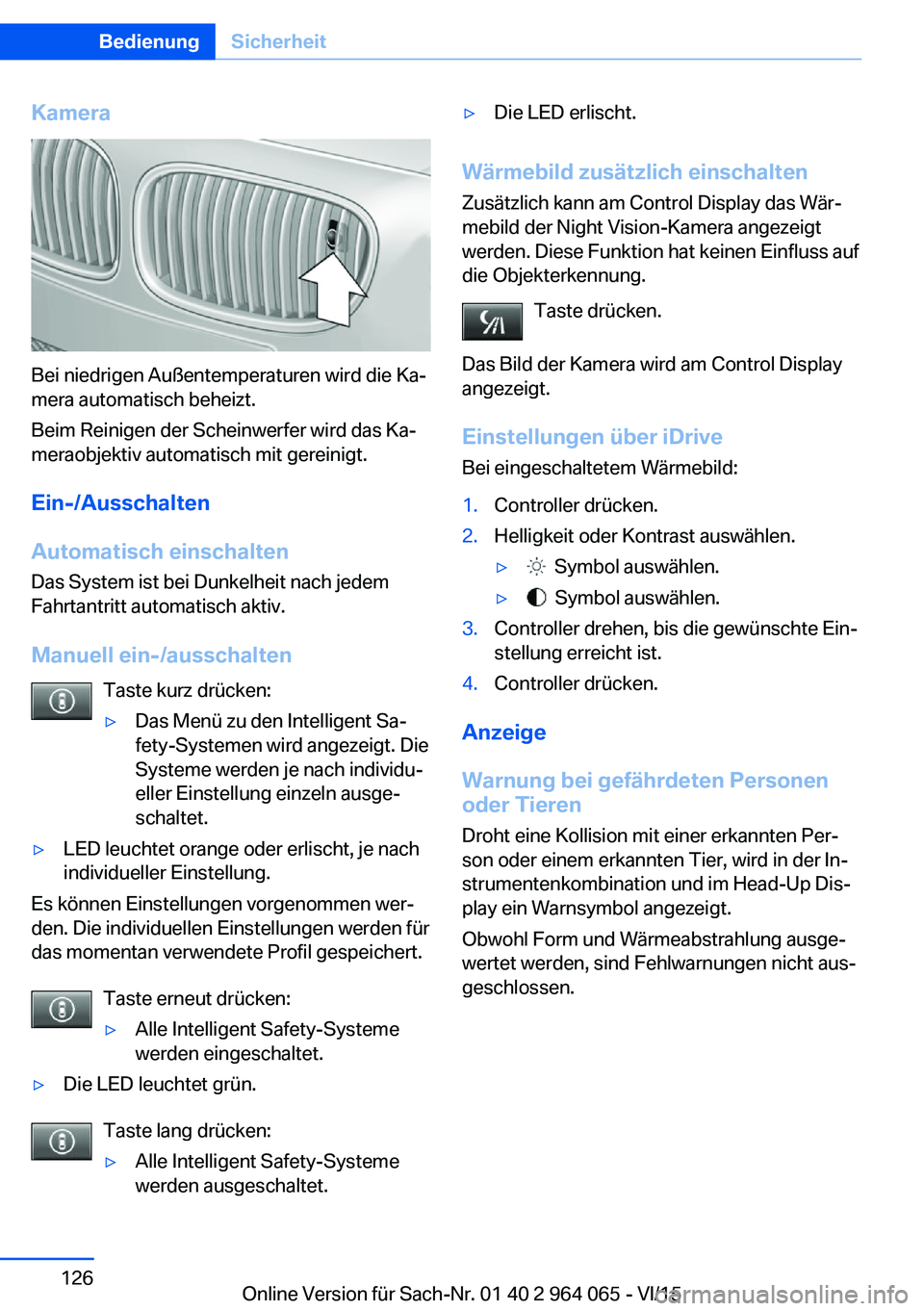

Kamera
Bei niedrigen Außentemperaturen wird die Ka‐
mera automatisch beheizt.
Beim Reinigen der Scheinwerfer wird das Ka‐
meraobjektiv automatisch mit gereinigt.
Ein-/Ausschalten
Automatisch einschalten Das System ist bei Dunkelheit nach jedem
Fahrtantritt automatisch aktiv.
Manuell ein-/ausschalten Taste kurz drücken:
▷Das Menü zu den Intelligent Sa‐
fety-Systemen wird angezeigt. Die
Systeme werden je nach individu‐
eller Einstellung einzeln ausge‐
schaltet.▷LED leuchtet orange oder erlischt, je nach
individueller Einstellung.
Es können Einstellungen vorgenommen wer‐
den. Die individuellen Einstellungen werden für
das momentan verwendete Profil gespeichert.
Taste erneut drücken:
▷Alle Intelligent Safety-Systeme
werden eingeschaltet.▷Die LED leuchtet grün.
Taste lang drücken:
▷Alle Intelligent Safety-Systeme
werden ausgeschaltet.▷Die LED erlischt.
Wärmebild zusätzlich einschalten
Zusätzlich kann am Control Display das Wär‐
mebild der Night Vision-Kamera angezeigt
werden. Diese Funktion hat keinen Einfluss auf
die Objekterkennung.
Taste drücken.
Das Bild der Kamera wird am Control Display
angezeigt.
Einstellungen über iDrive
Bei eingeschaltetem Wärmebild:
1.Controller drücken.2.Helligkeit oder Kontrast auswählen.▷ Symbol auswählen.▷ Symbol auswählen.3.Controller drehen, bis die gewünschte Ein‐
stellung erreicht ist.4.Controller drücken.
Anzeige
Warnung bei gefährdeten Personen
oder Tieren
Droht eine Kollision mit einer erkannten Per‐
son oder einem erkannten Tier, wird in der In‐
strumentenkombination und im Head-Up Dis‐
play ein Warnsymbol angezeigt.
Obwohl Form und Wärmeabstrahlung ausge‐
wertet werden, sind Fehlwarnungen nicht aus‐
geschlossen.
Seite 126BedienungSicherheit126
Online Version für Sach-Nr. 01 40 2 964 065 - VI/15

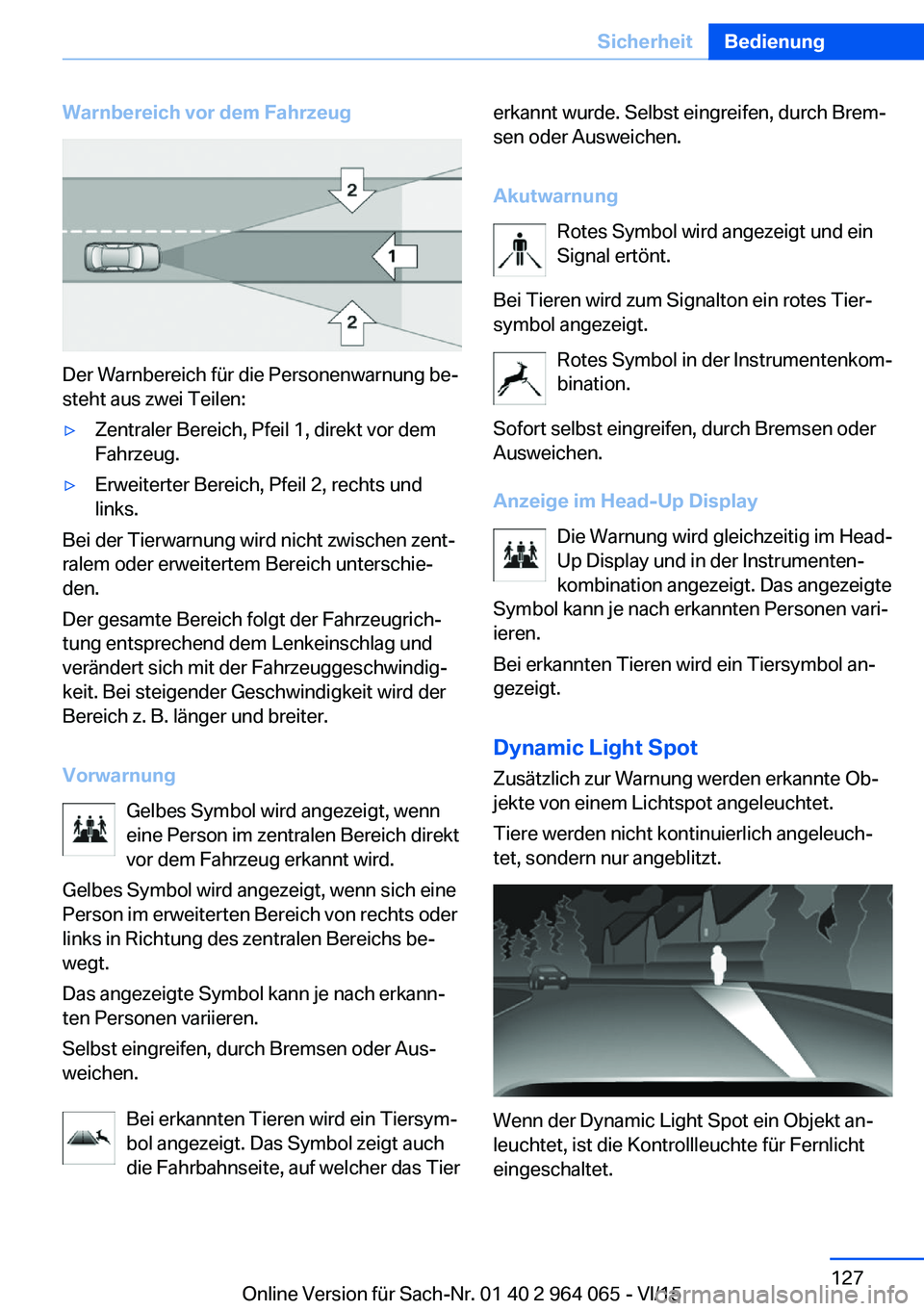

Warnbereich vor dem Fahrzeug
Der Warnbereich für die Personenwarnung be‐
steht aus zwei Teilen:
▷Zentraler Bereich, Pfeil 1, direkt vor dem
Fahrzeug.▷Erweiterter Bereich, Pfeil 2, rechts und
links.
Bei der Tierwarnung wird nicht zwischen zent‐
ralem oder erweitertem Bereich unterschie‐
den.
Der gesamte Bereich folgt der Fahrzeugrich‐
tung entsprechend dem Lenkeinschlag und
verändert sich mit der Fahrzeuggeschwindig‐
keit. Bei steigender Geschwindigkeit wird der
Bereich z. B. länger und breiter.
Vorwarnung Gelbes Symbol wird angezeigt, wenn
eine Person im zentralen Bereich direkt
vor dem Fahrzeug erkannt wird.
Gelbes Symbol wird angezeigt, wenn sich eine
Person im erweiterten Bereich von rechts oder
links in Richtung des zentralen Bereichs be‐
wegt.
Das angezeigte Symbol kann je nach erkann‐
ten Personen variieren.
Selbst eingreifen, durch Bremsen oder Aus‐
weichen.
Bei erkannten Tieren wird ein Tiersym‐
bol angezeigt. Das Symbol zeigt auch
die Fahrbahnseite, auf welcher das Tier
erkannt wurde. Selbst eingreifen, durch Brem‐
sen oder Ausweichen.
Akutwarnung Rotes Symbol wird angezeigt und ein
Signal ertönt.
Bei Tieren wird zum Signalton ein rotes Tier‐
symbol angezeigt.
Rotes Symbol in der Instrumentenkom‐
bination.
Sofort selbst eingreifen, durch Bremsen oder
Ausweichen.
Anzeige im Head-Up Display Die Warnung wird gleichzeitig im Head-
Up Display und in der Instrumenten‐
kombination angezeigt. Das angezeigte
Symbol kann je nach erkannten Personen vari‐
ieren.
Bei erkannten Tieren wird ein Tiersymbol an‐
gezeigt.
Dynamic Light Spot Zusätzlich zur Warnung werden erkannte Ob‐
jekte von einem Lichtspot angeleuchtet.
Tiere werden nicht kontinuierlich angeleuch‐
tet, sondern nur angeblitzt.
Wenn der Dynamic Light Spot ein Objekt an‐
leuchtet, ist die Kontrollleuchte für Fernlicht
eingeschaltet.
Seite 127SicherheitBedienung127
Online Version für Sach-Nr. 01 40 2 964 065 - VI/15

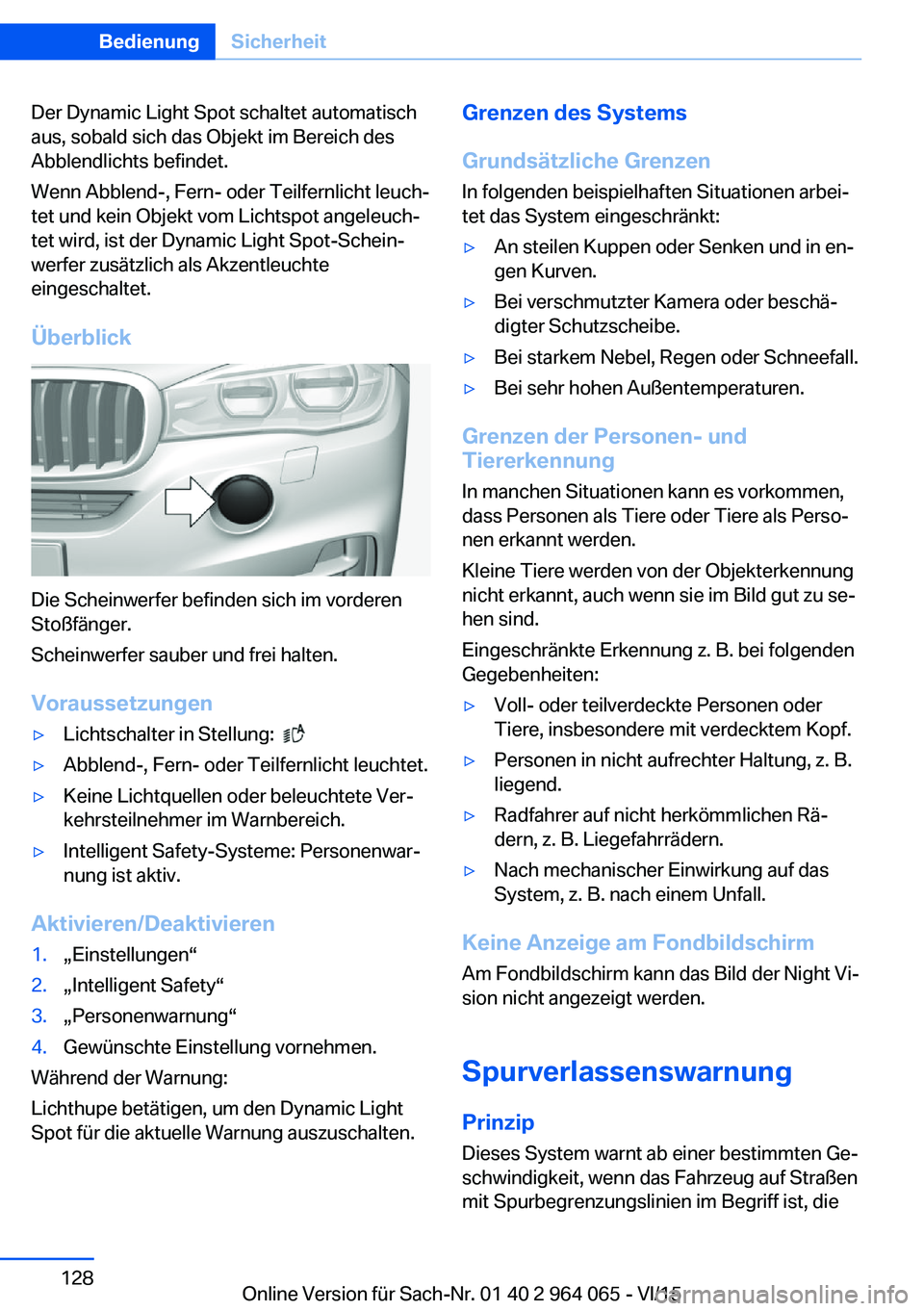

Der Dynamic Light Spot schaltet automatisch
aus, sobald sich das Objekt im Bereich des
Abblendlichts befindet.
Wenn Abblend-, Fern- oder Teilfernlicht leuch‐
tet und kein Objekt vom Lichtspot angeleuch‐
tet wird, ist der Dynamic Light Spot-Schein‐
werfer zusätzlich als Akzentleuchte
eingeschaltet.
Überblick
Die Scheinwerfer befinden sich im vorderen
Stoßfänger.
Scheinwerfer sauber und frei halten.
Voraussetzungen
▷Lichtschalter in Stellung: ▷Abblend-, Fern- oder Teilfernlicht leuchtet.▷Keine Lichtquellen oder beleuchtete Ver‐
kehrsteilnehmer im Warnbereich.▷Intelligent Safety-Systeme: Personenwar‐
nung ist aktiv.
Aktivieren/Deaktivieren
1.„Einstellungen“2.„Intelligent Safety“3.„Personenwarnung“4.Gewünschte Einstellung vornehmen.
Während der Warnung:
Lichthupe betätigen, um den Dynamic Light
Spot für die aktuelle Warnung auszuschalten.
Grenzen des Systems
Grundsätzliche Grenzen In folgenden beispielhaften Situationen arbei‐
tet das System eingeschränkt:▷An steilen Kuppen oder Senken und in en‐
gen Kurven.▷Bei verschmutzter Kamera oder beschä‐
digter Schutzscheibe.▷Bei starkem Nebel, Regen oder Schneefall.▷Bei sehr hohen Außentemperaturen.
Grenzen der Personen- und
Tiererkennung
In manchen Situationen kann es vorkommen,
dass Personen als Tiere oder Tiere als Perso‐
nen erkannt werden.
Kleine Tiere werden von der Objekterkennung
nicht erkannt, auch wenn sie im Bild gut zu se‐
hen sind.
Eingeschränkte Erkennung z. B. bei folgenden
Gegebenheiten:
▷Voll- oder teilverdeckte Personen oder
Tiere, insbesondere mit verdecktem Kopf.▷Personen in nicht aufrechter Haltung, z. B.
liegend.▷Radfahrer auf nicht herkömmlichen Rä‐
dern, z. B. Liegefahrrädern.▷Nach mechanischer Einwirkung auf das
System, z. B. nach einem Unfall.
Keine Anzeige am Fondbildschirm
Am Fondbildschirm kann das Bild der Night Vi‐
sion nicht angezeigt werden.
Spurverlassenswarnung
Prinzip Dieses System warnt ab einer bestimmten Ge‐
schwindigkeit, wenn das Fahrzeug auf Straßen
mit Spurbegrenzungslinien im Begriff ist, die
Seite 128BedienungSicherheit128
Online Version für Sach-Nr. 01 40 2 964 065 - VI/15
