2016 BMW X5 M Betriebsanleitungen (in German)

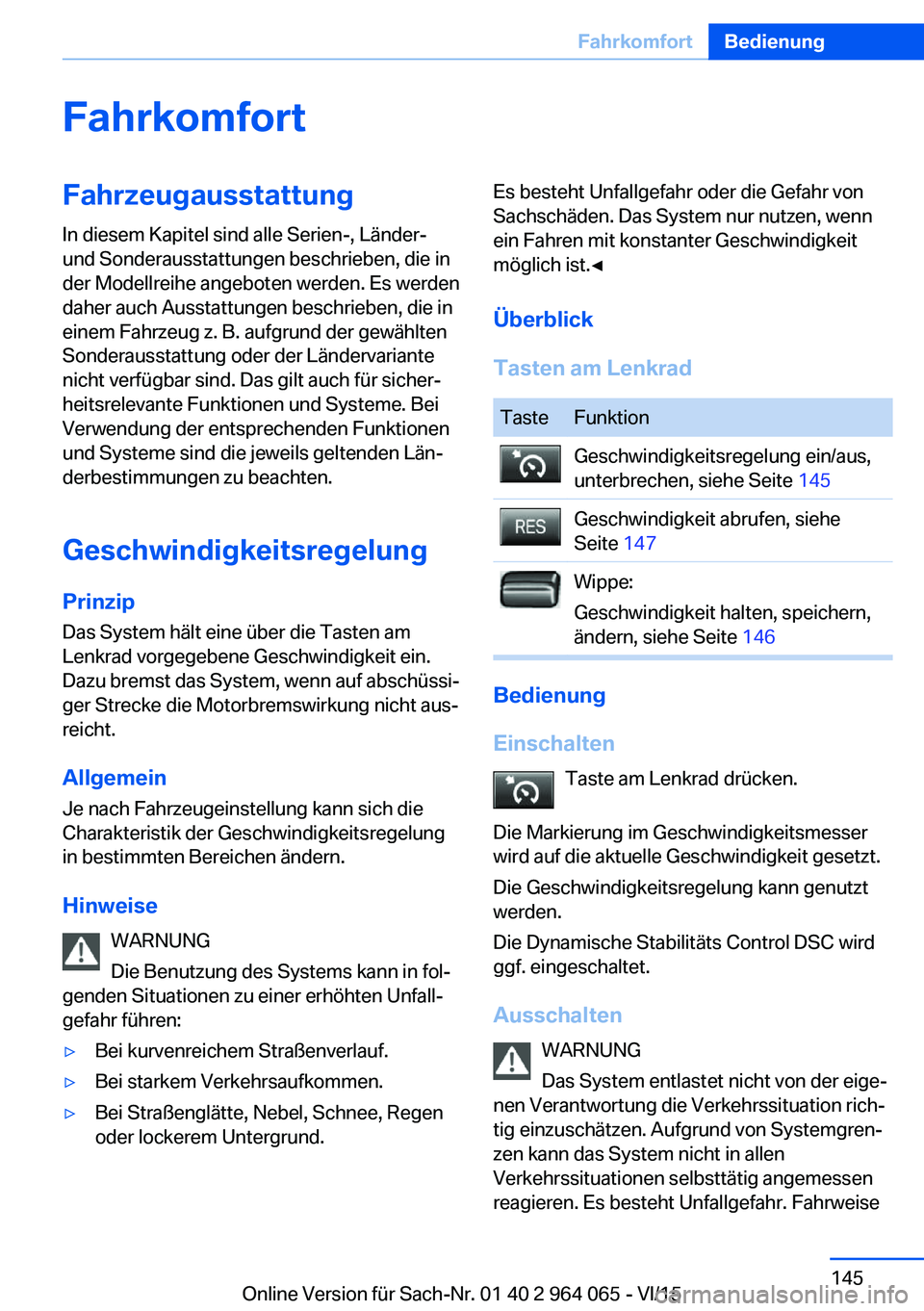

FahrkomfortFahrzeugausstattung
In diesem Kapitel sind alle Serien-, Länder-
und Sonderausstattungen beschrieben, die in
der Modellreihe angeboten werden. Es werden
daher auch Ausstattungen beschrieben, die in
einem Fahrzeug z. B. aufgrund der gewählten
Sonderausstattung oder der Ländervariante
nicht verfügbar sind. Das gilt auch für sicher‐
heitsrelevante Funktionen und Systeme. Bei
Verwendung der entsprechenden Funktionen
und Systeme sind die jeweils geltenden Län‐
derbestimmungen zu beachten.
Geschwindigkeitsregelung
Prinzip Das System hält eine über die Tasten am
Lenkrad vorgegebene Geschwindigkeit ein.
Dazu bremst das System, wenn auf abschüssi‐
ger Strecke die Motorbremswirkung nicht aus‐
reicht.
Allgemein
Je nach Fahrzeugeinstellung kann sich die
Charakteristik der Geschwindigkeitsregelung
in bestimmten Bereichen ändern.
Hinweise WARNUNG
Die Benutzung des Systems kann in fol‐
genden Situationen zu einer erhöhten Unfall‐ gefahr führen:▷Bei kurvenreichem Straßenverlauf.▷Bei starkem Verkehrsaufkommen.▷Bei Straßenglätte, Nebel, Schnee, Regen
oder lockerem Untergrund.Es besteht Unfallgefahr oder die Gefahr von
Sachschäden. Das System nur nutzen, wenn
ein Fahren mit konstanter Geschwindigkeit
möglich ist.◀
Überblick
Tasten am LenkradTasteFunktionGeschwindigkeitsregelung ein/aus,
unterbrechen, siehe Seite 145Geschwindigkeit abrufen, siehe
Seite 147Wippe:
Geschwindigkeit halten, speichern,
ändern, siehe Seite 146
Bedienung
Einschalten Taste am Lenkrad drücken.
Die Markierung im Geschwindigkeitsmesser
wird auf die aktuelle Geschwindigkeit gesetzt.
Die Geschwindigkeitsregelung kann genutzt
werden.
Die Dynamische Stabilitäts Control DSC wird
ggf. eingeschaltet.
Ausschalten WARNUNG
Das System entlastet nicht von der eige‐
nen Verantwortung die Verkehrssituation rich‐
tig einzuschätzen. Aufgrund von Systemgren‐
zen kann das System nicht in allen
Verkehrssituationen selbsttätig angemessen
reagieren. Es besteht Unfallgefahr. Fahrweise
Seite 145FahrkomfortBedienung145
Online Version für Sach-Nr. 01 40 2 964 065 - VI/15

den Verkehrsverhältnissen anpassen. Ver‐
kehrsgeschehen beobachten und in den ent‐
sprechenden Situationen aktiv eingreifen.◀
Taste am Lenkrad drücken.▷Im aktivierten Zustand: zweimal drücken.▷Im unterbrochenen Zustand: einmal drü‐
cken.
Die Anzeigen erlöschen. Die gespeicherte
Wunschgeschwindigkeit wird gelöscht.
Unterbrechen Im aktivierten Zustand Taste drücken.
Das System unterbricht in folgenden Situatio‐
nen automatisch:
▷Wenn gebremst wird.▷Wenn Wählhebelposition D herausgenom‐
men wird.▷Wenn MDM aktiviert oder DSC deaktiviert
wird.▷Wenn DSC regelt.▷Wenn HDC aktiviert wird.
Geschwindigkeit halten, speichern, ändern
Hinweise WARNUNG
Die Wunschgeschwindigkeit kann verse‐
hentlich falsch eingestellt oder abgerufen wer‐
den. Es besteht Unfallgefahr. Wunschge‐
schwindigkeit den Verkehrsverhältnissen
anpassen. Verkehrsgeschehen beobachten
und in den entsprechenden Situationen aktiv
eingreifen.◀
Geschwindigkeit halten, speichern
Wippe im unterbrochenen Zustand drücken.
Bei eingeschaltetem System wird die gefah‐
rene Geschwindigkeit gehalten und als
Wunschgeschwindigkeit gespeichert.
Diese wird im Geschwindigkeitsmesser und
kurz in der Instrumentenkombination ange‐
zeigt, siehe Seite 147.
Die Dynamische Stabilitäts Control DSC wird
ggf. eingeschaltet.
Geschwindigkeit ändern
Wippe so oft nach oben oder unten drücken,
bis die Wunschgeschwindigkeit eingestellt ist.
Im aktiven Zustand wird die angezeigte Ge‐
schwindigkeit gespeichert und auf freier Fahr‐
bahn erreicht.
▷Jedes Antippen der Wippe bis zum Druck‐
punkt erhöht oder verringert die Wunsch‐
geschwindigkeit um ca. 1 km/h.▷Jedes Drücken der Wippe über den Druck‐
punkt hinaus erhöht oder verringert die
Wunschgeschwindigkeit auf die nächste
Zehnerstelle der km/h-Anzeige im Ge‐
schwindigkeitsmesser.
Die maximal einstellbare Geschwindigkeit
ist abhängig vom Fahrzeug.▷Wippe bis zum Druckpunkt drücken und
halten beschleunigt oder verzögert das
Fahrzeug ohne Treten des Gaspedals.
Nach Loslassen der Wippe wird die er‐
reichte Geschwindigkeit gehalten. Drücken
über den Druckpunkt beschleunigt das
Fahrzeug stärker.Seite 146BedienungFahrkomfort146
Online Version für Sach-Nr. 01 40 2 964 065 - VI/15

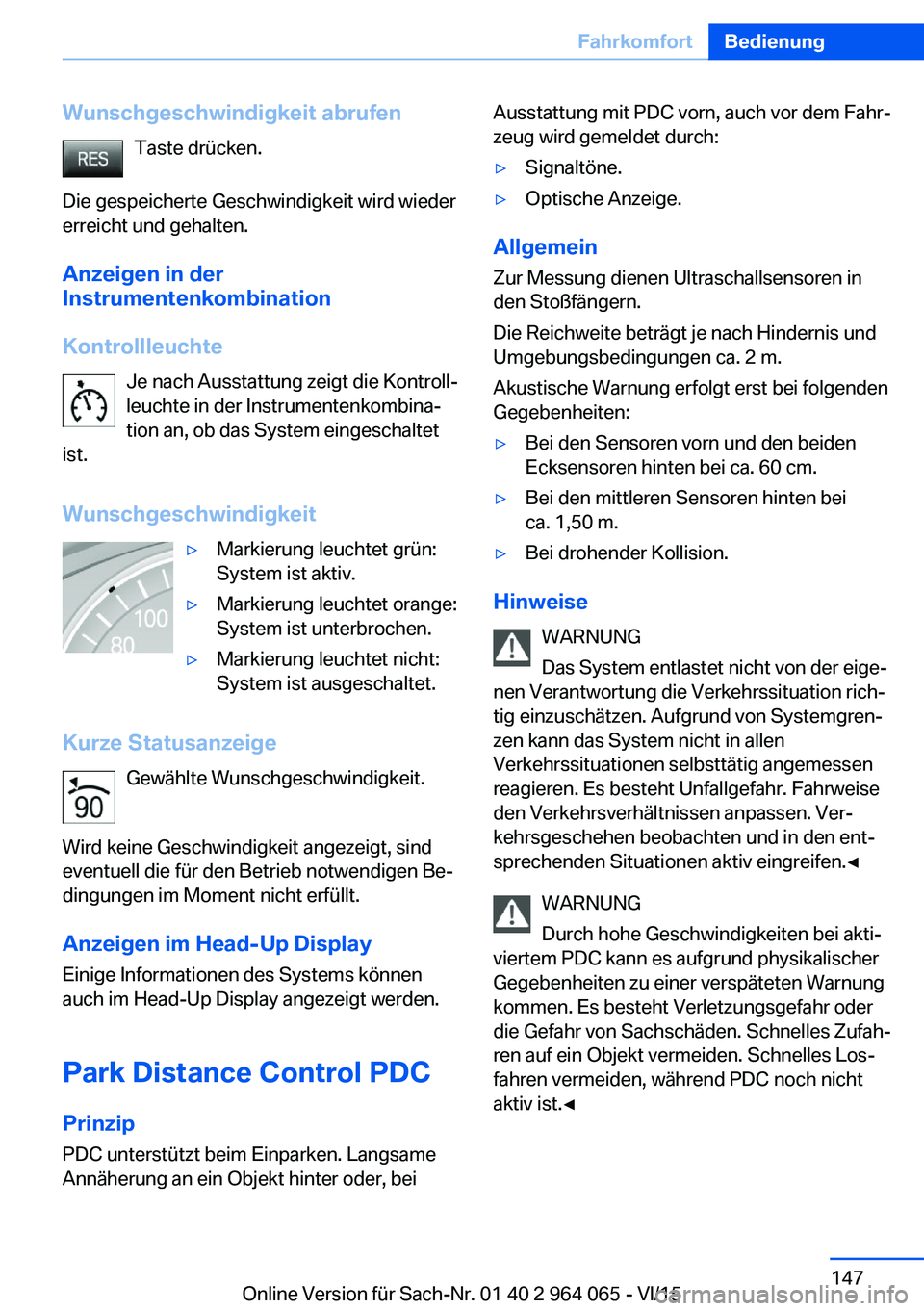

Wunschgeschwindigkeit abrufenTaste drücken.
Die gespeicherte Geschwindigkeit wird wieder
erreicht und gehalten.
Anzeigen in der
Instrumentenkombination
Kontrollleuchte Je nach Ausstattung zeigt die Kontroll‐
leuchte in der Instrumentenkombina‐
tion an, ob das System eingeschaltet
ist.
Wunschgeschwindigkeit▷Markierung leuchtet grün:
System ist aktiv.▷Markierung leuchtet orange:
System ist unterbrochen.▷Markierung leuchtet nicht:
System ist ausgeschaltet.
Kurze Statusanzeige
Gewählte Wunschgeschwindigkeit.
Wird keine Geschwindigkeit angezeigt, sind
eventuell die für den Betrieb notwendigen Be‐
dingungen im Moment nicht erfüllt.
Anzeigen im Head-Up Display Einige Informationen des Systems können
auch im Head-Up Display angezeigt werden.
Park Distance Control PDC PrinzipPDC unterstützt beim Einparken. Langsame
Annäherung an ein Objekt hinter oder, bei
Ausstattung mit PDC vorn, auch vor dem Fahr‐
zeug wird gemeldet durch:▷Signaltöne.▷Optische Anzeige.
Allgemein
Zur Messung dienen Ultraschallsensoren in
den Stoßfängern.
Die Reichweite beträgt je nach Hindernis und
Umgebungsbedingungen ca. 2 m.
Akustische Warnung erfolgt erst bei folgenden
Gegebenheiten:
▷Bei den Sensoren vorn und den beiden
Ecksensoren hinten bei ca. 60 cm.▷Bei den mittleren Sensoren hinten bei
ca. 1,50 m.▷Bei drohender Kollision.
Hinweise
WARNUNG
Das System entlastet nicht von der eige‐
nen Verantwortung die Verkehrssituation rich‐
tig einzuschätzen. Aufgrund von Systemgren‐
zen kann das System nicht in allen
Verkehrssituationen selbsttätig angemessen
reagieren. Es besteht Unfallgefahr. Fahrweise
den Verkehrsverhältnissen anpassen. Ver‐
kehrsgeschehen beobachten und in den ent‐
sprechenden Situationen aktiv eingreifen.◀
WARNUNG
Durch hohe Geschwindigkeiten bei akti‐
viertem PDC kann es aufgrund physikalischer
Gegebenheiten zu einer verspäteten Warnung
kommen. Es besteht Verletzungsgefahr oder
die Gefahr von Sachschäden. Schnelles Zufah‐
ren auf ein Objekt vermeiden. Schnelles Los‐
fahren vermeiden, während PDC noch nicht
aktiv ist.◀
Seite 147FahrkomfortBedienung147
Online Version für Sach-Nr. 01 40 2 964 065 - VI/15

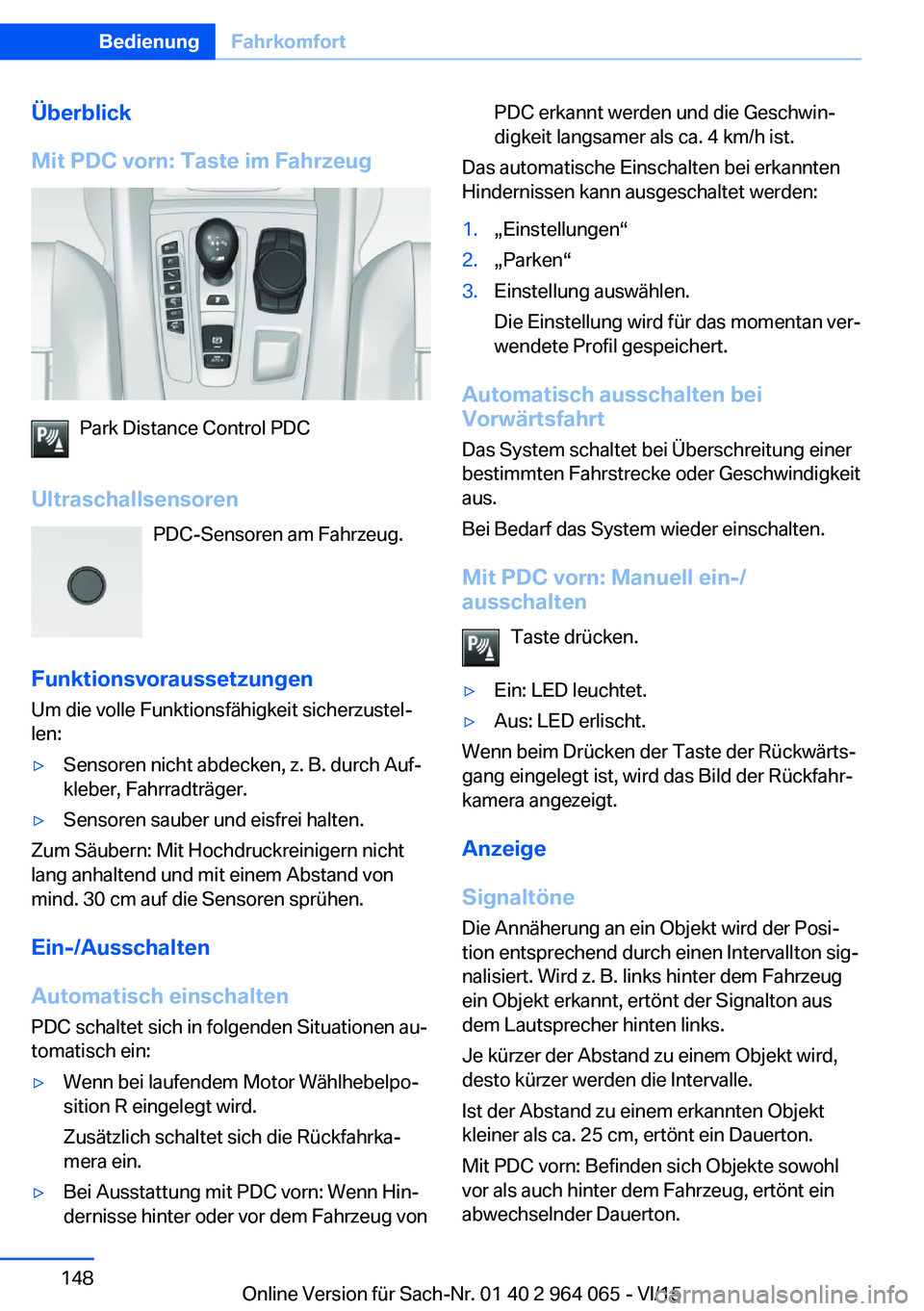

Überblick
Mit PDC vorn: Taste im Fahrzeug
Park Distance Control PDC
Ultraschallsensoren PDC-Sensoren am Fahrzeug.
Funktionsvoraussetzungen Um die volle Funktionsfähigkeit sicherzustel‐
len:
▷Sensoren nicht abdecken, z. B. durch Auf‐
kleber, Fahrradträger.▷Sensoren sauber und eisfrei halten.
Zum Säubern: Mit Hochdruckreinigern nicht
lang anhaltend und mit einem Abstand von
mind. 30 cm auf die Sensoren sprühen.
Ein-/Ausschalten
Automatisch einschalten
PDC schaltet sich in folgenden Situationen au‐
tomatisch ein:
▷Wenn bei laufendem Motor Wählhebelpo‐
sition R eingelegt wird.
Zusätzlich schaltet sich die Rückfahrka‐
mera ein.▷Bei Ausstattung mit PDC vorn: Wenn Hin‐
dernisse hinter oder vor dem Fahrzeug vonPDC erkannt werden und die Geschwin‐
digkeit langsamer als ca. 4 km/h ist.
Das automatische Einschalten bei erkannten
Hindernissen kann ausgeschaltet werden:
1.„Einstellungen“2.„Parken“3.Einstellung auswählen.
Die Einstellung wird für das momentan ver‐
wendete Profil gespeichert.
Automatisch ausschalten bei
Vorwärtsfahrt
Das System schaltet bei Überschreitung einer
bestimmten Fahrstrecke oder Geschwindigkeit
aus.
Bei Bedarf das System wieder einschalten.
Mit PDC vorn: Manuell ein-/ausschalten
Taste drücken.
▷Ein: LED leuchtet.▷Aus: LED erlischt.
Wenn beim Drücken der Taste der Rückwärts‐
gang eingelegt ist, wird das Bild der Rückfahr‐
kamera angezeigt.
Anzeige
Signaltöne Die Annäherung an ein Objekt wird der Posi‐
tion entsprechend durch einen Intervallton sig‐
nalisiert. Wird z. B. links hinter dem Fahrzeug
ein Objekt erkannt, ertönt der Signalton aus
dem Lautsprecher hinten links.
Je kürzer der Abstand zu einem Objekt wird,
desto kürzer werden die Intervalle.
Ist der Abstand zu einem erkannten Objekt
kleiner als ca. 25 cm, ertönt ein Dauerton.
Mit PDC vorn: Befinden sich Objekte sowohl
vor als auch hinter dem Fahrzeug, ertönt ein
abwechselnder Dauerton.
Seite 148BedienungFahrkomfort148
Online Version für Sach-Nr. 01 40 2 964 065 - VI/15

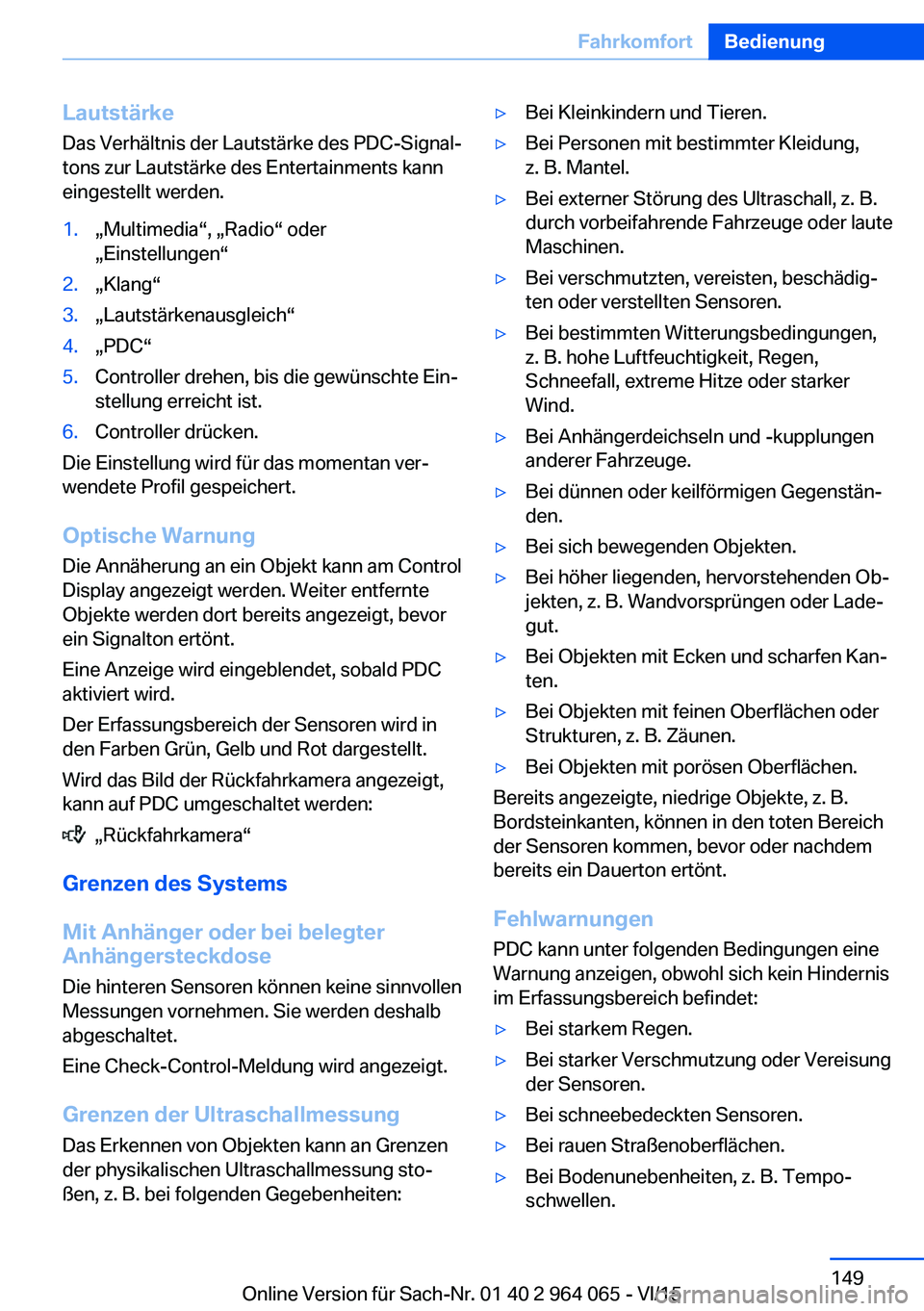

Lautstärke
Das Verhältnis der Lautstärke des PDC-Signal‐
tons zur Lautstärke des Entertainments kann
eingestellt werden.1.„Multimedia“, „Radio“ oder
„Einstellungen“2.„Klang“3.„Lautstärkenausgleich“4.„PDC“5.Controller drehen, bis die gewünschte Ein‐
stellung erreicht ist.6.Controller drücken.
Die Einstellung wird für das momentan ver‐
wendete Profil gespeichert.
Optische Warnung
Die Annäherung an ein Objekt kann am Control
Display angezeigt werden. Weiter entfernte
Objekte werden dort bereits angezeigt, bevor
ein Signalton ertönt.
Eine Anzeige wird eingeblendet, sobald PDC
aktiviert wird.
Der Erfassungsbereich der Sensoren wird in
den Farben Grün, Gelb und Rot dargestellt.
Wird das Bild der Rückfahrkamera angezeigt,
kann auf PDC umgeschaltet werden:
„Rückfahrkamera“
Grenzen des Systems
Mit Anhänger oder bei belegter
Anhängersteckdose
Die hinteren Sensoren können keine sinnvollen
Messungen vornehmen. Sie werden deshalb
abgeschaltet.
Eine Check-Control-Meldung wird angezeigt.
Grenzen der Ultraschallmessung Das Erkennen von Objekten kann an Grenzen
der physikalischen Ultraschallmessung sto‐
ßen, z. B. bei folgenden Gegebenheiten:
▷Bei Kleinkindern und Tieren.▷Bei Personen mit bestimmter Kleidung,
z. B. Mantel.▷Bei externer Störung des Ultraschall, z. B.
durch vorbeifahrende Fahrzeuge oder laute
Maschinen.▷Bei verschmutzten, vereisten, beschädig‐
ten oder verstellten Sensoren.▷Bei bestimmten Witterungsbedingungen,
z. B. hohe Luftfeuchtigkeit, Regen,
Schneefall, extreme Hitze oder starker
Wind.▷Bei Anhängerdeichseln und -kupplungen
anderer Fahrzeuge.▷Bei dünnen oder keilförmigen Gegenstän‐
den.▷Bei sich bewegenden Objekten.▷Bei höher liegenden, hervorstehenden Ob‐
jekten, z. B. Wandvorsprüngen oder Lade‐
gut.▷Bei Objekten mit Ecken und scharfen Kan‐
ten.▷Bei Objekten mit feinen Oberflächen oder
Strukturen, z. B. Zäunen.▷Bei Objekten mit porösen Oberflächen.
Bereits angezeigte, niedrige Objekte, z. B.
Bordsteinkanten, können in den toten Bereich
der Sensoren kommen, bevor oder nachdem
bereits ein Dauerton ertönt.
Fehlwarnungen PDC kann unter folgenden Bedingungen eine
Warnung anzeigen, obwohl sich kein Hindernis
im Erfassungsbereich befindet:
▷Bei starkem Regen.▷Bei starker Verschmutzung oder Vereisung
der Sensoren.▷Bei schneebedeckten Sensoren.▷Bei rauen Straßenoberflächen.▷Bei Bodenunebenheiten, z. B. Tempo‐
schwellen.Seite 149FahrkomfortBedienung149
Online Version für Sach-Nr. 01 40 2 964 065 - VI/15

▷In großen, rechtwinkeligen Gebäuden mit
glatten Wänden, z. B. Tiefgaragen.▷In Waschanlagen und Waschstraßen.▷Durch starke Abgase.▷Bei schiefsitzender Abdeckung der Anhän‐
gerkupplung.▷Durch andere Ultraschallquellen, z. B.
Kehrmaschinen, Dampfstrahlreiniger oder
Neonröhren.
Funktionsstörung
Eine Check-Control-Meldung wird angezeigt.
Am Control Display wird der Erfassungsbe‐
reich der Sensoren schraffiert dargestellt.
PDC ist ausgefallen. System überprüfen las‐
sen.
Surround View
Prinzip Surround View enthält verschiedene Kamera‐
assistenzsysteme, die beim Einparken, Ran‐
gieren sowie bei unübersichtlichen Ausfahrten
und Kreuzungen unterstützen.
▷Rückfahrkamera, siehe Seite 150.▷Top View, siehe Seite 153.▷Side View, siehe Seite 155.
Rückfahrkamera
Prinzip
Die Rückfahrkamera unterstützt beim rück‐
wärts Einparken und Rangieren. Dazu wird der
Bereich hinter dem Fahrzeug am Control Dis‐
play abgebildet.
Hinweise
WARNUNG
Das System entlastet nicht von der eige‐
nen Verantwortung die Verkehrssituation rich‐
tig einzuschätzen. Es besteht Unfallgefahr.
Fahrweise den Verkehrsverhältnissen anpas‐ sen. Verkehrsgeschehen und Fahrzeugumfeld
durch direkten Blick zusätzlich kontrollieren
und in den entsprechenden Situationen aktiv
eingreifen.◀
Überblick
Taste im Fahrzeug
Rückfahrkamera
Kamera
Das Kameraobjektiv befindet sich in der Griff‐
leiste der Heckklappe. Durch Schmutz kann
die Bildqualität beeinträchtigt werden.
Kameraobjektiv reinigen, siehe Seite 246.
Seite 150BedienungFahrkomfort150
Online Version für Sach-Nr. 01 40 2 964 065 - VI/15

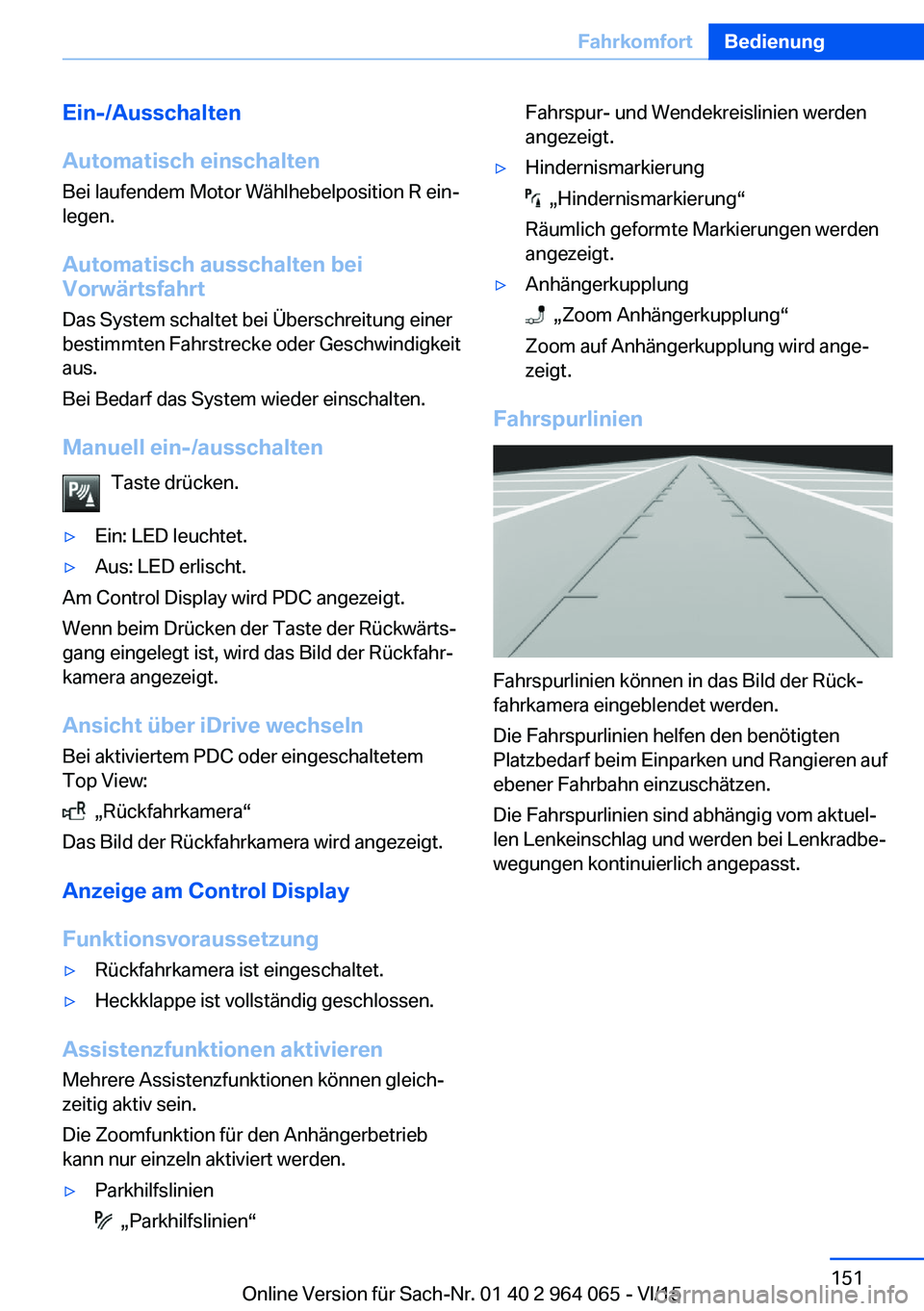

Ein-/Ausschalten
Automatisch einschalten
Bei laufendem Motor Wählhebelposition R ein‐
legen.
Automatisch ausschalten bei
Vorwärtsfahrt
Das System schaltet bei Überschreitung einer
bestimmten Fahrstrecke oder Geschwindigkeit
aus.
Bei Bedarf das System wieder einschalten.
Manuell ein-/ausschalten Taste drücken.▷Ein: LED leuchtet.▷Aus: LED erlischt.
Am Control Display wird PDC angezeigt.
Wenn beim Drücken der Taste der Rückwärts‐
gang eingelegt ist, wird das Bild der Rückfahr‐
kamera angezeigt.
Ansicht über iDrive wechseln
Bei aktiviertem PDC oder eingeschaltetem
Top View:
„Rückfahrkamera“
Das Bild der Rückfahrkamera wird angezeigt.
Anzeige am Control Display
Funktionsvoraussetzung
▷Rückfahrkamera ist eingeschaltet.▷Heckklappe ist vollständig geschlossen.
Assistenzfunktionen aktivieren
Mehrere Assistenzfunktionen können gleich‐
zeitig aktiv sein.
Die Zoomfunktion für den Anhängerbetrieb
kann nur einzeln aktiviert werden.
▷Parkhilfslinien
„Parkhilfslinien“
Fahrspur- und Wendekreislinien werden
angezeigt.▷Hindernismarkierung
„Hindernismarkierung“
Räumlich geformte Markierungen werden
angezeigt.
▷Anhängerkupplung
„Zoom Anhängerkupplung“
Zoom auf Anhängerkupplung wird ange‐
zeigt.
Fahrspurlinien
Fahrspurlinien können in das Bild der Rück‐
fahrkamera eingeblendet werden.
Die Fahrspurlinien helfen den benötigten
Platzbedarf beim Einparken und Rangieren auf
ebener Fahrbahn einzuschätzen.
Die Fahrspurlinien sind abhängig vom aktuel‐
len Lenkeinschlag und werden bei Lenkradbe‐
wegungen kontinuierlich angepasst.
Seite 151FahrkomfortBedienung151
Online Version für Sach-Nr. 01 40 2 964 065 - VI/15

Wendekreislinien
Die Wendekreislinien können nur gemeinsam
mit Fahrspurlinien in das Bild der Rückfahrka‐
mera eingeblendet werden.
Die Wendekreislinien zeigen den Verlauf des
kleinstmöglichen Wendekreises auf ebener
Fahrbahn.
Ab einem gewissen Lenkradeinschlag wird nur
eine Wendekreislinie angezeigt.
Hindernismarkierung
Hindernisse hinter dem Fahrzeug werden von
den PDC-Sensoren und, bei entsprechender
Ausstattung, von der Rückfahrkamera erfasst.
Hindernismarkierungen können in das Bild der
Rückfahrkamera eingeblendet werden.
Die farbliche Abstufung der Hindernismarkie‐
rungen entspricht den Markierungen von PDC.
Zoom auf Anhängerkupplung
Um das Anhängen eines Anhängers zu erleich‐
tern, kann der Bildbereich der Anhängerkupp‐
lung vergrößert dargestellt werden.
Die Entfernung des Anhängers zur Anhänger‐
kupplung kann mithilfe zweier statischer
Kreissegmente abgeschätzt werden.
Eine vom Lenkeinschlag abhängige Andockli‐
nie hilft, den Anhänger mit der Anhängerkupp‐
lung anzuvisieren.
Die Zoomfunktion kann bei eingeschalteter
Kamera aktiviert werden.
Anhängerkupplung über iDrive einblenden,
siehe Seite 151.
Einparken mithilfe von Fahrspur- und
Wendekreislinien
1.Fahrzeug so positionieren, dass Wende‐
kreislinien in die Begrenzung der Parklücke
führen.Seite 152BedienungFahrkomfort152
Online Version für Sach-Nr. 01 40 2 964 065 - VI/15
