Nastavení zobrazení
Jas
Při zapnuté kameře pro couvání:1. Zvolte symbol.2.Otáčejte hlavním ovladačem, až je dosa‐
ženo požadovaného nastavení, a stiskněte
hlavní ovladač.
Kontrast
Při zapnuté kameře pro couvání:
1. Zvolte symbol.2.Otáčejte hlavním ovladačem, až je dosa‐
ženo požadovaného nastavení, a stiskněte
hlavní ovladač.
Omezení systému
Rozpoznání objektů
Velmi nízké překážky a také výše ležící, vyční‐
vající předměty, např. výčnělky zdi, nemohou
být systémem zachyceny.
Asistenční funkce zohledňují i data PDC.
Dbejte pokynů v kapitole PDC, viz strana 139.
Objekty zobrazené na kontrolním displeji jsou
za určitých okolností blíže, než se zdá. Vzdále‐ nost objektů neodhadujte na displeji.
Side ViewPrincip Side View umožňuje při nepřehledných výjez‐dech a křižovatkách včasný pohled na příčnou
dopravu. Účastníci silničního provozu, kteří
jsou skryti za bočními překážkami, jsou ze se‐
dadla řidiče rozpoznáni velmi pozdě. Aby se
výhled zlepšil, sledují dvě kamery umístěné v přední části vozu boční dopravu.
Upozornění
Obrazy obou kamer budou zobrazeny na kon‐
trolním displeji současně.
VÝSTRAHA
Systém vás nezbavuje vlastní odpověd‐
nosti za to, že správně vyhodnotíte situaci v
provozu. Hrozí nebezpečí nehody. Přizpůsobte
styl jízdy podmínkám provozu. Navíc pohledem
kontrolujte dění v provozu a kolem vozidla a v
příslušných situacích aktivně zasáhněte.◀
Přehled
Tlačítko ve vozidle
Side View
Kamery
Pro snímání slouží dvě kamery integrované v
nárazníku.
Oba objektivy kamer se nacházejí na stranách
v nárazníku.
Nečistota může ovlivnit kvalitu obrazu.
Vyčištění objektivů kamery, viz strana 231.
Seite 145Jízdní komfortObsluha145
Online Edition for Part no. 01 40 2 963 976 - VI/15

Zapnutí/vypnutí
Manuální zapnutí/vypnutí Stiskněte tlačítko.
Automatické vypnutí při jízdě vpřed Systém se při překročení určité jízdní vzdále‐
nosti nebo rychlosti vypne.
V případě potřeby systém opět zapněte.
Zobrazení
Na kontrolním displeji je zobrazen boční pro‐
stor vedle vozu.
Pomocné linie na dolním okraji obrazovky zo‐
brazují pozici přední části vozu.
Jas
Při zapnutém Side View:
1. „Jas“2.Otáčejte hlavním ovladačem, až je dosa‐
ženo požadovaného nastavení, a stiskněte
hlavní ovladač.
Kontrast
Při zapnutém Side View:
1. „Kontrast“2.Otáčejte hlavním ovladačem, až je dosa‐
ženo požadovaného nastavení, a stiskněte
hlavní ovladač.Omezení systému
Oblast sledovaná kamerou činí max. 100 m.
Top View Princip
Top View Vás podporuje při couvání a pojíž‐
dění. Za tím účelem je na kontrolním displeji
zobrazena oblast dveří a vozovky v okolí vozu.
Všeobecně
Ke snímání slouží dvě kamery integrované ve
vnějších zpětných zrcátkách a zpětná kamera.
Dosah činí z boku a vzadu cca 2 m.
Překážky až do výšky vnějších zpětných zrcá‐
tek budou tak včas rozpoznány.
Pokyny VÝSTRAHA
Systém vás nezbavuje vlastní odpověd‐
nosti za to, že správně vyhodnotíte situaci v
provozu. Hrozí nebezpečí nehody. Přizpůsobte
styl jízdy podmínkám provozu. Navíc pohledem
kontrolujte dění v provozu a kolem vozidla a v
příslušných situacích aktivně zasáhněte.◀
Přehled
Tlačítko ve vozidle
Top View
Seite 146ObsluhaJízdní komfort146
Online Edition for Part no. 01 40 2 963 976 - VI/15

Kamery
Objektivy kamer Top View se nacházejí pod
kryty vnějších zpětných zrcátek. Nečistota
může ovlivnit kvalitu obrazu.
Vyčištění objektivů kamery, viz strana 231.
Zapnutí/vypnutí
Automatické zapnutí
Při běžícím motoru zařaďte pákou voliče po‐
lohu R.
Zobrazí se obraz zpětné kamery. Pro přepnutí
na Top View:
„Zadní kamera“
Automatické vypnutí při jízdě vpřed Systém se při překročení určité jízdní vzdále‐
nosti nebo rychlosti vypne.
V případě potřeby systém opět zapněte.
Mechanické zapnutí/vypnutí Stiskněte tlačítko.
▷Zapnutí: LED dioda svítí.▷Vypnutí: LED dioda zhasne.
Zobrazí se Top View.
Když je při stisknutí tlačítka zařazena zpátečka,
zobrazí se obraz zpětné kamery.
Zobrazení
Optické varování
Přibližování k objektu může být zobrazeno na
kontrolním displeji.
Při menším odstupu vpředu od objektu bude
zobrazen příslušně zobrazení PDC červený
sloupec před vozem.
Zobrazení se objeví, jakmile je Top View akti‐
vováno.
Zobrazuje-li se obraz zpětné kamery, může být
přepnuto na Top View:
„Zadní kamera“
Jas
Při zapnutém Top View:
1. Zvolte symbol.2.Otáčejte hlavním ovladačem, až je dosa‐
ženo požadovaného nastavení, a stiskněte
hlavní ovladač.
Kontrast
Při zapnutém Top View:
1. Zvolte symbol.2.Otáčejte hlavním ovladačem, až je dosa‐
ženo požadovaného nastavení, a stiskněte
hlavní ovladač.Seite 147Jízdní komfortObsluha147
Online Edition for Part no. 01 40 2 963 976 - VI/15

Zobrazení linie poloměru otáčení a
linie jízdní dráhy▷Statická červená linie poloměru otáčení zo‐
brazuje boční potřebný prostor pro nato‐
čení volantu až na doraz.▷Variabilní zelená linie jízdní dráhy napo‐
máhá stanovit skutečný boční potřebný
prostor.
Linie jízdní dráhy je závislá na zařazeném
jízdním stupni a aktuálním natočení kol. Li‐
nie jízdní dráhy se trvale přizpůsobuje po‐
hybům volantu.
„Naváděcí čáry pro parkování“
Budou zobrazeny linie poloměru otáčení a linie
jízdní dráhy.
Omezení systémuV následujících situacích nemůže být Top Viewvyužíván:
▷Při otevřených dveřích.▷Při otevřeném víku zavazadlového pro‐
storu.▷Při přiklopených vnějších zpětných zrcát‐
kách.▷Při špatných světelných podmínkách.
V některých těchto situacích se zobrazí hlášení
kontrolního panelu.
Parkovací asistent Princip
Systém podporuje při parkování v následují‐
cích situacích:▷Při bočním parkování paralelně k vozovce.▷Při parkování couváním kolmo k vozovce.
Ultrazvukové snímače měří parkovací mezery
na obou stranách vozidla.
Parkovací asistent vypočítá optimální linii pa‐
rkování a převezme během parkování řízení.
Při parkování sledujte doplňkově optické a
akustické informace a pokyny PDC, parkova‐
cího asistenta a zpětné kamery a reagujte od‐
povídajícím způsobem.
Součástí parkovacího asistenta je Park Di‐
stance Control PDC, viz strana 139.
Upozornění VÝSTRAHA
Systém vás nezbavuje vlastní odpověd‐
nosti za to, že správně vyhodnotíte situaci v
provozu. Z důvodu omezení systému nemůže
systém přiměřeně reagovat ve všech doprav‐
ních situacích. Hrozí nebezpečí nehody.
Přizpůsobte styl jízdy podmínkám provozu. Vě‐
nujte pozornost dění v provozu a v příslušných
situacích aktivně zasáhněte do řízení.◀
VÝSTRAHA
Při používání tažného zařízení může pa‐
rkovací asistent způsobit škody kvůli zakrytím
snímačům. Hrozí riziko nehody nebo riziko vě‐
cných škod. V provozu s přívěsem nebo při
používání tažného zařízení, např. nosiče kol,
nepoužívejte parkovacího asistenta.◀
POZOR
Parkovací asistent může vozidlo navádět
přes obrubníky nebo směrem na ně. Hrozí ne‐
bezpečí hmotných škod. Věnujte pozornost
dění v provozu a v příslušných situacích aktivně
zasáhněte do řízení.◀
Motor vypnutý funkcí Auto start stop se při ak‐
tivaci parkovacího asistenta automaticky na‐
startuje.
Seite 148ObsluhaJízdní komfort148
Online Edition for Part no. 01 40 2 963 976 - VI/15

Přehled
Tlačítko ve vozidle
Parkovací asistent
Ultrazvukové snímače
Čtyři ultrazvukové snímače k měření parkovací
mezery se nacházejí vpředu a vzadu na boku
vozidla.
Abyste zajistili plnou funkčnost:
▷Snímače udržujte čisté a bez námrazy.▷Vysokotlakým čističem stále pohybujte a
udržujte od snímačů odstup minimálně
30 cm.▷Snímače nepřelepujte.
Předpoklady
K měření parkovací mezery
▷Jeďte rovně dopředu rychlostí cca
35 km/h.▷Maximální odstup od řady zaparkovaných
vozidel: 1,5 m.Vhodná parkovací mezera
Všeobecně:▷Mezera za objektem, jehož minimální délka
činí 0,5 m.▷Mezera mezi dvěma objekty, jejichž mini‐
mální délka činí vždy cca 0,5 m.
Podélné parkování, paralelně k vozovce:
▷Minimální délka mezery mezi dvěma ob‐
jekty: Vlastní délka vozidla plus cca 0,8 m.▷Minimální hloubka: Cca 1,5 m.
Kolmé parkování:
▷Šířka mezery mezi dvěma objekty: Vlastní
šířka vozidla plus cca 0,7 m po maximálně
5 m.▷Minimální hloubka: Vlastní délka vozidla.
Hloubku kolmých parkovacích míst musí
odhadnout řidič sám. S ohledem na tech‐
nická omezení může systém zjistit hloubku
kolmých parkovacích míst pouze přibližně.
K parkování
▷Dveře a víko zavazadlového prostoru jsou
zavřené.▷Parkovací brzda je odbrzděná.▷Při parkování do parkovací mezery na
straně řidiče musejí být zapnuté příslušné
ukazatele směru.
Zapnutí/vypnutí
Zapnutí tlačítkem Stiskněte tlačítko.
LED dioda svítí.
Na kontrolním displeji je zobrazen aktuální stav
hledání parkovací mezery.
Parkovací asistent je automaticky aktivo‐
ván.
Zapnutí se zpátečkou Zařaďte zpátečku.
Seite 149Jízdní komfortObsluha149
Online Edition for Part no. 01 40 2 963 976 - VI/15

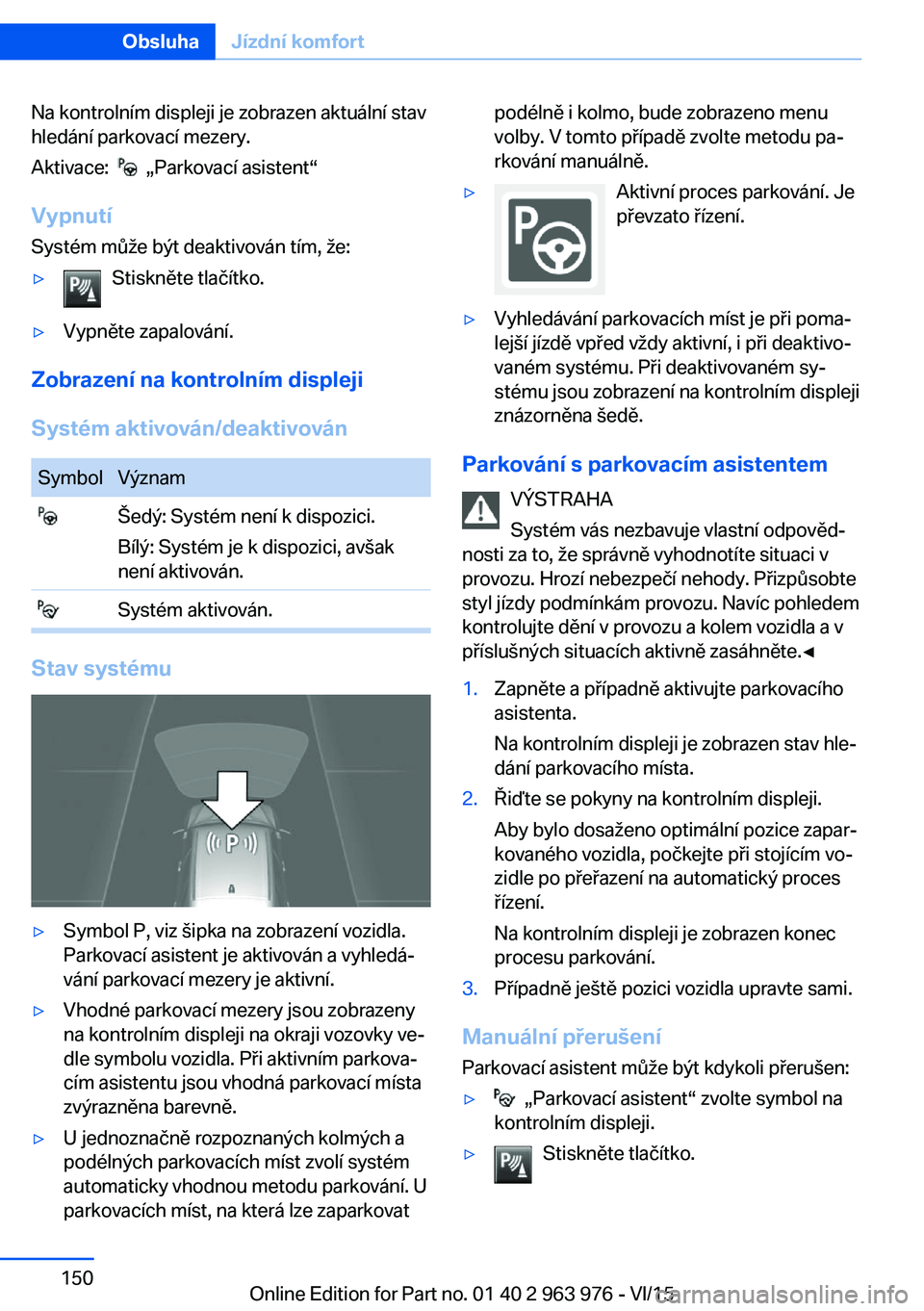

Na kontrolním displeji je zobrazen aktuální stav
hledání parkovací mezery.
Aktivace:
„Parkovací asistent“
Vypnutí
Systém může být deaktivován tím, že:
▷Stiskněte tlačítko.▷Vypněte zapalování.
Zobrazení na kontrolním displeji
Systém aktivován/deaktivován
SymbolVýznam Šedý: Systém není k dispozici.
Bílý: Systém je k dispozici, avšak
není aktivován. Systém aktivován.
Stav systému
▷Symbol P, viz šipka na zobrazení vozidla.
Parkovací asistent je aktivován a vyhledá‐
vání parkovací mezery je aktivní.▷Vhodné parkovací mezery jsou zobrazeny
na kontrolním displeji na okraji vozovky ve‐
dle symbolu vozidla. Při aktivním parkova‐
cím asistentu jsou vhodná parkovací místa
zvýrazněna barevně.▷U jednoznačně rozpoznaných kolmých a
podélných parkovacích míst zvolí systém
automaticky vhodnou metodu parkování. U
parkovacích míst, na která lze zaparkovatpodélně i kolmo, bude zobrazeno menu
volby. V tomto případě zvolte metodu pa‐
rkování manuálně.▷Aktivní proces parkování. Je
převzato řízení.▷Vyhledávání parkovacích míst je při poma‐
lejší jízdě vpřed vždy aktivní, i při deaktivo‐
vaném systému. Při deaktivovaném sy‐
stému jsou zobrazení na kontrolním displeji
znázorněna šedě.
Parkování s parkovacím asistentem
VÝSTRAHA
Systém vás nezbavuje vlastní odpověd‐
nosti za to, že správně vyhodnotíte situaci v
provozu. Hrozí nebezpečí nehody. Přizpůsobte
styl jízdy podmínkám provozu. Navíc pohledem
kontrolujte dění v provozu a kolem vozidla a v
příslušných situacích aktivně zasáhněte.◀
1.Zapněte a případně aktivujte parkovacího
asistenta.
Na kontrolním displeji je zobrazen stav hle‐
dání parkovacího místa.2.Řiďte se pokyny na kontrolním displeji.
Aby bylo dosaženo optimální pozice zapar‐
kovaného vozidla, počkejte při stojícím vo‐
zidle po přeřazení na automatický proces
řízení.
Na kontrolním displeji je zobrazen konec
procesu parkování.3.Případně ještě pozici vozidla upravte sami.
Manuální přerušení
Parkovací asistent může být kdykoli přerušen:
▷ „Parkovací asistent“ zvolte symbol na
kontrolním displeji.▷Stiskněte tlačítko.Seite 150ObsluhaJízdní komfort150
Online Edition for Part no. 01 40 2 963 976 - VI/15

Automatické přerušení
Systém přeruší činnost automaticky v následu‐
jících situacích:▷Při držení volantu nebo je-li volantem
řízeno.▷Při volbě jízdního režimu, který neodpovídá
upozornění na kontrolním displeji.▷Při rychlostech vyšších než cca 10 km/h.▷Na zasněžené nebo kluzké vozovce.▷Popř. při těžce překonatelných překážkách,
např. obrubníky.▷Při náhle se objevujících překážkách.▷Když Park Distance Control PDC zobrazuje
příliš malé odstupy.▷Při překročení maximálního počtu parkova‐
cích manévrů nebo doby při zaparkování.▷Při deaktivování DSC.▷Při přepnutí na jiné funkce na kontrolním
displeji.
Objeví se hlášení kontrolního panelu.
Pokračování V přerušeném procesu parkování je možné po‐
kračovat.
Řiďte se pokyny na kontrolním displeji.
Omezení systému
Žádná podpora parkování
Parkovací asistent Vás nepodporuje při parko‐
vání v následujících situacích:
▷V prudkých zatáčkách.▷Při jízdě s přívěsem.▷Při deaktivovaném DSC.
Funkční omezení
Funkce může být omezena například v násle‐
dujících situacích:
▷Na nerovném podkladu, např. štěrkových
vozovkách.▷Na kluzkém podkladu.▷V prudkém stoupání nebo klesání.▷Při nakupení listí nebo sněhových závějích
v parkovací mezeře.
Omezení ultrazvukového měření
Rozpoznání objektů může narazit na fyzikální
omezení ultrazvukového měření, jako např. u
následujících skutečnostech:
▷U malých dětí a zvířat.▷U osob s určitým oblečením, např. pláštěm.▷Při externím rušení ultrazvukem, např.
okolo jedoucími vozidly nebo hlučnými
stroji.▷Při znečištěných, namrzlých, poškozených
nebo posunutých snímačích.▷Při určitých povětrnostních podmínkách,
např. vysoké vzdušné vlhkosti, dešti, sně‐
žení, extrémním horku nebo silném větru.▷U oje tažného zařízení a tažného zařízení ji‐
ných vozidel.▷U tenkých nebo klínovitých předmětů.▷U pohybujících se objektů.▷U nahoře ležících, přesahujících objektů,
např. přesahů karoserie nebo nákladů.▷U objektů s rohy a ostrými hranami.▷U objektů s tenkým povrchem nebo struk‐
turou, např. plotů.▷U objektů s porézním povrchem.
Mohou zmizet již zobrazené nízké objekty,
např. obrubníky, v oblasti mrtvých úhlů, ještě
předtím nebo již potom, kdy zazní nepřerušo‐
vaný tón.
Příp. jsou rozpoznána parkovací místa, která
nejsou vhodná nebo nejsou rozpoznána
vhodná parkovací místa.
Funkční porucha
Objeví se hlášení kontrolního panelu.
V parkovacím asistentu je porucha. Nechte sy‐
stém zkontrolovat.
Seite 151Jízdní komfortObsluha151
Online Edition for Part no. 01 40 2 963 976 - VI/15

KlimatizaceVýbava vozidla
V této kapitole jsou popsány veškeré sériové
výbavy, výbavy pro jednotlivé země a zvláštní
výbavy, které jsou nabízeny v příslušné mode‐
lové řadě. Jsou zde proto popsány také vý‐bavy, které ve voze nejsou k dispozici, a to z
důvodu zvolené zvláštní výbavy nebo varianty
země. To platí také pro funkce a systémy týka‐
jící se bezpečnosti. Při používání příslušných
funkcí a systémů je nutné vždy dodržovat
platné předpisy dané země.
Automatická klimatizace
1Vyhřívání sedadla, vlevo   512Distribuce vzduchu3Vyhřívání zadního okna4Množství vzduchu5Program AUTO6Teplota7Vyhřívání sedadla, vpravo   518Funkce chlazení9Recirkulace10Snímač teploty v interiéruFunkce klimatizace podrobně
Zapnutí/vypnutí systému Zapnutí
Stiskněte libovolné tlačítko, s výjimkou▷Vyhřívání zadního okna.▷Vyhřívání sedadel.Seite 152ObsluhaKlimatizace152
Online Edition for Part no. 01 40 2 963 976 - VI/15
