Активация вспомогательных
функций
Несколько вспомогательных функций могут
быть включены одновременно.
Функцию приближения при движении с при‐
цепом можно включить только в отдельном
порядке.▷Вспомогательные линии парковки
„Траектории парковки“
Отображаются траектории движения ко‐
лес при движении по прямой и на пово‐
роте.
▷Выделение препятствия
„Выделение препятствий“
Отображается пространственная раз‐
метка.
▷Тягово-сцепное устройство
„Приблиз. тяг.-сцеп. устр.“
Отображается тягово-сцепное устрой‐
ство с увеличением масштаба.
Траектории движения колес по
прямой
Траектории движения колес по прямой могут
выводиться на изображение с видеокамеры
заднего вида.
Траектории движения колес по прямой по‐
могают водителю оценить, достаточно ли
места для парковки или маневра на ровной
поверхности.
Траектории движения колес по прямой вы‐
свечиваются с учетом текущего положения
руля и адаптируются при вращении руля.
Траектории движения колес при
повороте
Траектории движения колес при повороте
могут выводиться на изображение с видео‐
камеры заднего вида только вместе с траек‐
ториями движения колес по прямой.
Траектории движения колес при повороте
показывают минимальную траекторию пово‐
рота на ровной поверхности.
При определенном повороте рулевого ко‐
леса отображается только траектория дви‐
жения колес при повороте.
Выделение препятствия
На изображении с видеокамеры заднего
вида препятствия могут быть выделены.
Цветовая маркировка препятствий соответ‐
ствует маркировке PDC.
Увеличение масштаба картинки для
стыковки с прицепом
Для того чтобы облегчить подсоединение к
автомобилю прицепа, можно увеличить из‐
ображение места расположения тягово-
сцепного устройства.
Seite 161Комфортность ездыУправление161
Online Edition for Part no. 01 40 2 966 117 - X/15

Расстояние прицепа до тягово-сцепного ус‐
тройства можно определить с помощью двух
статических сегментов окружности.
Стыковочная линия, следующая за углом по‐
ворота руля, помогает совместить прицеп с
тягово-сцепным устройством.
Функцию увеличения масштаба можно акти‐
вировать при включенной видеокамере.
Отображение тягово-сцепного устройства
через систему iDrive, см. стр. 161.
Парковка с помощью траекторий движения колес
1.Поставьте автомобиль таким образом,
чтобы траектории движения колес при
повороте входили в свободную зону
между автомобилями, где планируется
парковаться.2.Поверните рулевое колесо таким об‐
разом, чтобы линия полосы движения пе‐рекрывала соответствующую траекто‐
рию поворота.
Настройки индикации
Яркость При включенной видеокамере заднего вида:
1.Выберите пиктограмму .2.Поворотом контроллера выберите нуж‐
ную настройку и нажмите на контроллер.
Контраст
При включенной видеокамере заднего вида:
1.Выберите пиктограмму .2.Поворотом контроллера выберите нуж‐
ную настройку и нажмите на контроллер.
Физические границы работы
системы
Распознавание объектов Слишком низко или высоко расположенные,
выступающие объекты, например, выступы
стен или грузы, не могут быть обнаружены.
Вспомогательные функции также учитывают
данные с PDC.
Соблюдайте указания в главе PDC, см.
стр. 155.
Показываемые на дисплее управления объ‐
екты при определенных обстоятельствах на‐
ходятся ближе, чем это кажется. Не рассчи‐
тывайте расстояние до объекта по дисплею.
Seite 162УправлениеКомфортность езды162
Online Edition for Part no. 01 40 2 966 117 - X/15

Боковой обзор
Принцип действия При выезде на непросматриваемую дорогу
или перекресток передний боковой обзор
позволяет заранее увидеть движущийся по
ней автомобиль. Участники движения, закры‐
тые боковыми препятствиями, распознаются
с места водителя слишком поздно. Для улуч‐
шения обзора две видеокамеры снимают бо‐
ковое дорожное пространство в зоне перед
автомобилем.
Примечания
Изображения обеих видеокамер одновре‐
менно высвечиваются на дисплее управле‐
ния.
ПРЕДУПРЕЖДЕНИЕ
Система не освобождает водителя от
личной ответственности за правильную
оценку дорожной ситуации. Существует
опасность аварии. Адаптируйте манеру во‐
ждения к ситуации на дороге. Также следите
за окружающей дорожной обстановкой и в
соответствующих ситуациях действуйте не‐
замедлительно.◀
Обзор
Кнопка в автомобиле
Боковой обзор
Видеокамеры
Для распознавания используются две ка‐
меры, встроенные в бамперы.
Оба объектива видеокамер находятся сбоку
на бампере.
Грязь на объективе может снизить качество
передаваемого изображения.
Очистите объективы видеокамер, см.
стр. 264.
Включение/выключение
Включение и выключение вручную Нажмите клавишу.
Автоматически отключается при
движении вперед
Система отключается после прохождения
определенного расстояния или при превы‐
шении определенной скорости.
Когда возникнет необходимость, снова
включите систему.
Индикация Боковое дорожное пространство отобра‐
жается на дисплее управления.
Seite 163Комфортность ездыУправление163
Online Edition for Part no. 01 40 2 966 117 - X/15

Вспомогательные линии на нижнем краю эк‐
рана показывают положение передней части
автомобиля.
Яркость При включенном боковом обзоре:
1. „Яркость“2.Поворотом контроллера выберите нуж‐
ную настройку и нажмите на контроллер.
Контраст
При включенном боковом обзоре:
1. „Контраст“2.Поворотом контроллера выберите нуж‐
ную настройку и нажмите на контроллер.
Физические границы работы
системы
Дальность обнаружения камер составляет
макс. 100 м.
Вид сверху
Принцип действия
Вид сверху помогает при парковке и выпол‐
нении маневра. Кроме того, на дисплее упра‐
вления появляется изображение зоны боко‐
вых дверей автомобиля и участка дороги.
Общие положения Регистрация осуществляется при помощи
двух камер, встроенных в наружные зеркала
заднего вида, а также при помощи видеока‐
меры заднего вида.
Диапазон действия составляет сбоку и сзади
примерно 2 м
Благодаря этому происходит заблаговре‐
менное распознавание препятствий, распо‐
ложенных ниже уровня наружных зеркал.
Указание ПРЕДУПРЕЖДЕНИЕ
Система не освобождает водителя от
личной ответственности за правильную
оценку дорожной ситуации. Существует
опасность аварии. Адаптируйте манеру во‐
ждения к ситуации на дороге. Также следите
за окружающей дорожной обстановкой и в
соответствующих ситуациях действуйте не‐
замедлительно.◀
Обзор
Кнопка в автомобиле
Вид сверху
Seite 164УправлениеКомфортность езды164
Online Edition for Part no. 01 40 2 966 117 - X/15

Видеокамеры
Объективы видеокамер, показывающих вид
объекта сверху, расположены в нижней ча‐
сти корпуса зеркал. Грязь на объективе мо‐
жет снизить качество передаваемого изоб‐
ражения.
Очистите объективы видеокамер, см.
стр. 264.
Включение/выключение
Автоматическое включение
При работающем двигателе установите ры‐
чаг селектора в положение R.
Будет отображаться изображение, посту‐
пающее с видеокамеры заднего вида. Для
переключения на вид сверху:
„Камера заднего вида“
Автоматически отключается при
движении вперед
Система отключается после прохождения
определенного расстояния или при превы‐
шении определенной скорости.
Когда возникнет необходимость, снова
включите систему.
Включение и выключение вручную Нажмите кнопку.
▷ВКЛ.: загорается светодиод.▷ВЫКЛ.: светодиод гаснет.
Показывается верхний обзор.
Если при нажатии кнопки выбрана передача
заднего хода, отображается картинка с ви‐
деокамеры заднего вида.
Индикация
Визуальное предупреждение
Приближение к объекту может отобра‐
жаться на дисплее управления.
При небольшом расстоянии впереди до объ‐
екта в соответствии с индикатором PDC пе‐ ред автомобилем отображается красная по‐
лоса.
Изображение выводится на дисплей, как
только включается вид сверху.
Если отображается изображение с видеока‐
меры заднего вида, можно переключаться на
вид сверху:
„Камера заднего вида“
Яркость При включенном виде сверху:
1.Выберите пиктограмму .2.Поворотом контроллера выберите нуж‐
ную настройку и нажмите на контроллер.
Контраст
При включенном виде сверху:
1.Выберите пиктограмму .2.Поворотом контроллера выберите нуж‐
ную настройку и нажмите на контроллер.Seite 165Комфортность ездыУправление165
Online Edition for Part no. 01 40 2 966 117 - X/15

Отображение траектории движения
колес при повороте и по прямой▷Статическая красная линия траектории
движения колес при повороте показы‐
вает, сколько необходимо места сбоку
при полном повороте управляемых ко‐
лес.▷Переменная зеленая линия траектории
движения колес по прямой помогает
определять, сколько фактически тре‐
буется места сбоку.
Траектория движения зависит от вы‐
бранной передачи и текущего положения
руля. Траектория движения постоянно
адаптируется при вращении руля.
„Траектории парковки“
Отображаются траектории движения колес
при движении на повороте и по прямой.
Физические границы работы
системы
В следующих ситуациях невозможно ис‐
пользовать вид сверху:
▷При открытой двери.▷При открытой крышке багажника.▷При разведенных наружных зеркалах за‐
днего вида.▷При плохом освещении.
В некоторых таких ситуациях отображается
сообщение системы автоматической диагно‐
стики.
Парковочный ассистент
Принцип действия
Система помогает водителю при парковке в
следующих ситуациях:
▷При боковой парковке параллельно до‐
рожному полотну.▷При парковке задним ходом поперек до‐
рожного полотна.
Использование парковочного ассистента
включает три этапа:
▷Включение и активация.▷Поиск места для парковки.▷Парковка.
Статус системы и необходимые указания о
выполнении действий отображаются на дис‐
плее управления.
Ультразвуковые датчики измеряют свобод‐
ные промежутки с обеих сторон автомобиля.
Парковочный ассистент рассчитывает опти‐
мальную траекторию парковки и берет на
себя управление в процессе парковки.
Примечания
Составной частью парковочного ассистента
является система сигнализации аварийного
сближения при парковке PDC, см. стр. 155.
Во время парковки дополнительно следите
за оптическими и акустическими сигналами
системы сигнализации аварийного сближе‐
ния при парковке PDC, парковочного асси‐
стента и камеры заднего вида и своевре‐
Seite 166УправлениеКомфортность езды166
Online Edition for Part no. 01 40 2 966 117 - X/15

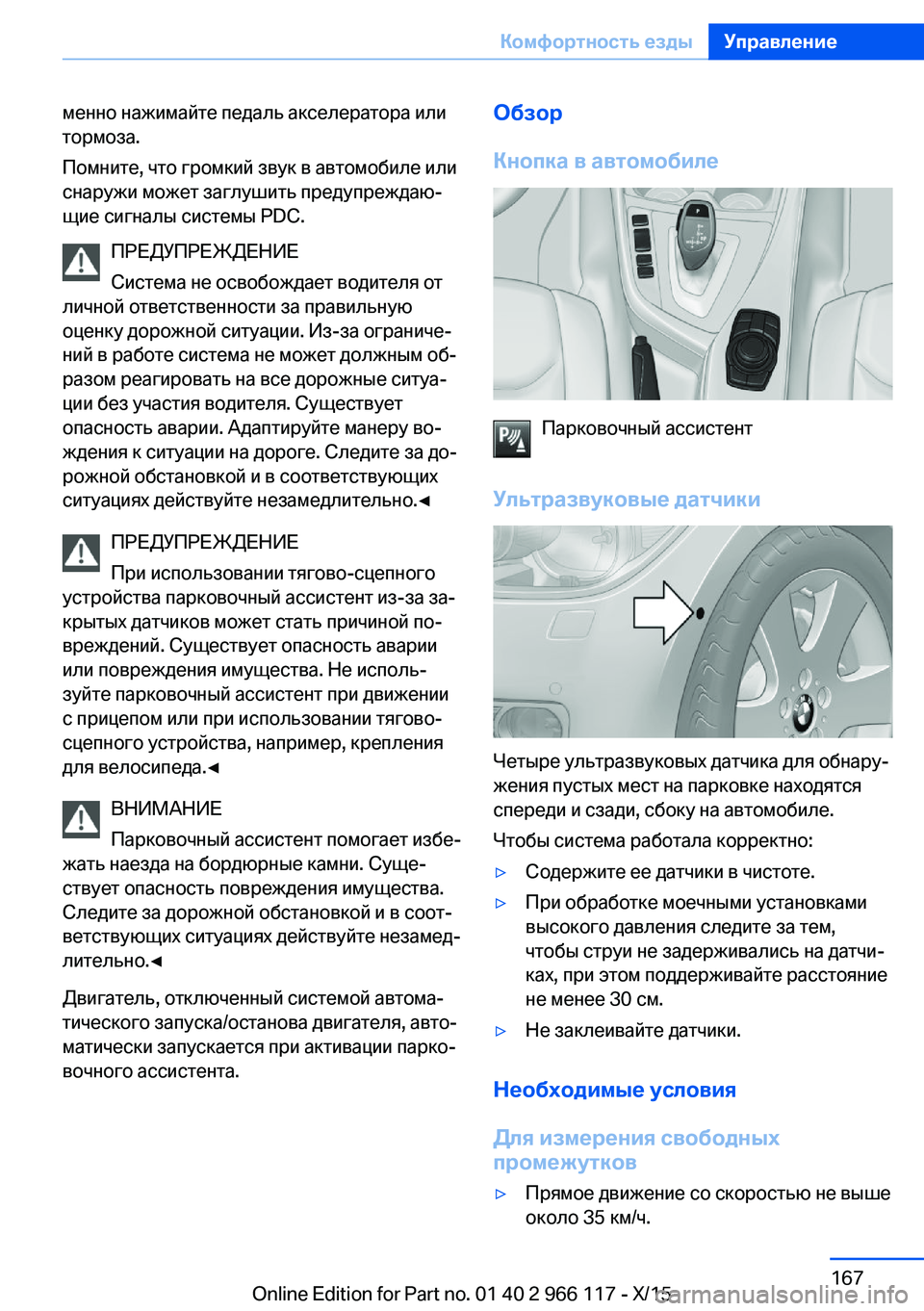

менно нажимайте педаль акселератора или
тормоза.
Помните, что громкий звук в автомобиле или
снаружи может заглушить предупреждаю‐
щие сигналы системы PDC.
ПРЕДУПРЕЖДЕНИЕ
Система не освобождает водителя от
личной ответственности за правильную
оценку дорожной ситуации. Из-за ограниче‐
ний в работе система не может должным об‐
разом реагировать на все дорожные ситуа‐
ции без участия водителя. Существует
опасность аварии. Адаптируйте манеру во‐
ждения к ситуации на дороге. Следите за до‐
рожной обстановкой и в соответствующих
ситуациях действуйте незамедлительно.◀
ПРЕДУПРЕЖДЕНИЕ
При использовании тягово-сцепного
устройства парковочный ассистент из-за за‐
крытых датчиков может стать причиной по‐
вреждений. Существует опасность аварии
или повреждения имущества. Не исполь‐
зуйте парковочный ассистент при движении
с прицепом или при использовании тягово-
сцепного устройства, например, крепления
для велосипеда.◀
ВНИМАНИЕ
Парковочный ассистент помогает избе‐
жать наезда на бордюрные камни. Суще‐
ствует опасность повреждения имущества.
Следите за дорожной обстановкой и в соот‐
ветствующих ситуациях действуйте незамед‐
лительно.◀
Двигатель, отключенный системой автома‐
тического запуска/останова двигателя, авто‐
матически запускается при активации парко‐
вочного ассистента.Обзор
Кнопка в автомобиле
Парковочный ассистент
Ультразвуковые датчики
Четыре ультразвуковых датчика для обнару‐
жения пустых мест на парковке находятся
спереди и сзади, сбоку на автомобиле.
Чтобы система работала корректно:
▷Содержите ее датчики в чистоте.▷При обработке моечными установками
высокого давления следите за тем,
чтобы струи не задерживались на датчи‐
ках, при этом поддерживайте расстояние
не менее 30 см.▷Не заклеивайте датчики.
Необходимые условия
Для измерения свободных
промежутков
▷Прямое движение со скоростью не выше
около 35 км/ч.Seite 167Комфортность ездыУправление167
Online Edition for Part no. 01 40 2 966 117 - X/15

▷Максимальное расстояние до ряда за‐
паркованных автомобилей: 1,5 м.
Подходящие свободные промежутки
Общие положения:
▷Промежуток позади одного объекта, ми‐
нимальная длина которого составляет не
менее 0,5 м.▷Промежуток между двумя объектами,
минимальная длина которого в каждом
случае составляет не менее 0,5 м.
Продольная парковка, параллельно дорож‐
ному полотну:
▷Минимальная длина промежутка между
двумя объектами: собственная длина
автомобиля плюс прибл. 0,8 м.▷Минимальная глубина: около 1,5 м.
Поперечная парковка:
▷Ширина промежутка между двумя объ‐
ектами: собственная ширина автомобиля
плюс прибл. 0,7 м до макс. 5 м.▷Минимальная глубина: собственная
длина автомобиля.
Глубину промежутков при поперечной
парковке водитель должен оценивать са‐
мостоятельно. Из-за технических ограни‐
чений система может определить глу‐
бину промежутков при поперечной
парковке только приблизительно.
К процессу парковки
▷Двери и крышка багажника закрыты.▷Стояночный тормоз убран.▷Во время парковки в свободный проме‐
жуток на стороне водителя должен быть
при необходимости включен соответ‐
ствующий указатель поворота.Включение и активация
Включение с помощью кнопки Нажмите кнопку.
Загорается светодиод.
На дисплее управления отображается теку‐
щее состояние поиска свободного проме‐
жутка.
Парковочный ассистент активировался
автоматически.
Включение при включении передачи заднего хода
Включите задний ход.
На дисплее управления отображается теку‐
щее состояние поиска свободного проме‐
жутка.
Активирование:
„Ассистент парковки“
Индикация на дисплее управления Система включена/выключена
Пикто‐
граммаЗначение Серый: система недоступна.
Белый: система доступна, но не
активирована. Система активна.
Поиск места для парковки и статус
системы
Seite 168УправлениеКомфортность езды168
Online Edition for Part no. 01 40 2 966 117 - X/15
