2016 BMW 2 SERIES COUPE Betriebsanleitungen (in German)

3Reifenfülldruck verringern4Anzeige des Reifenfülldrucks5Kompressor6Stecker/Kabel für Steckdose7Verbindungsschlauch – im Kompressorbo‐
den verstaut

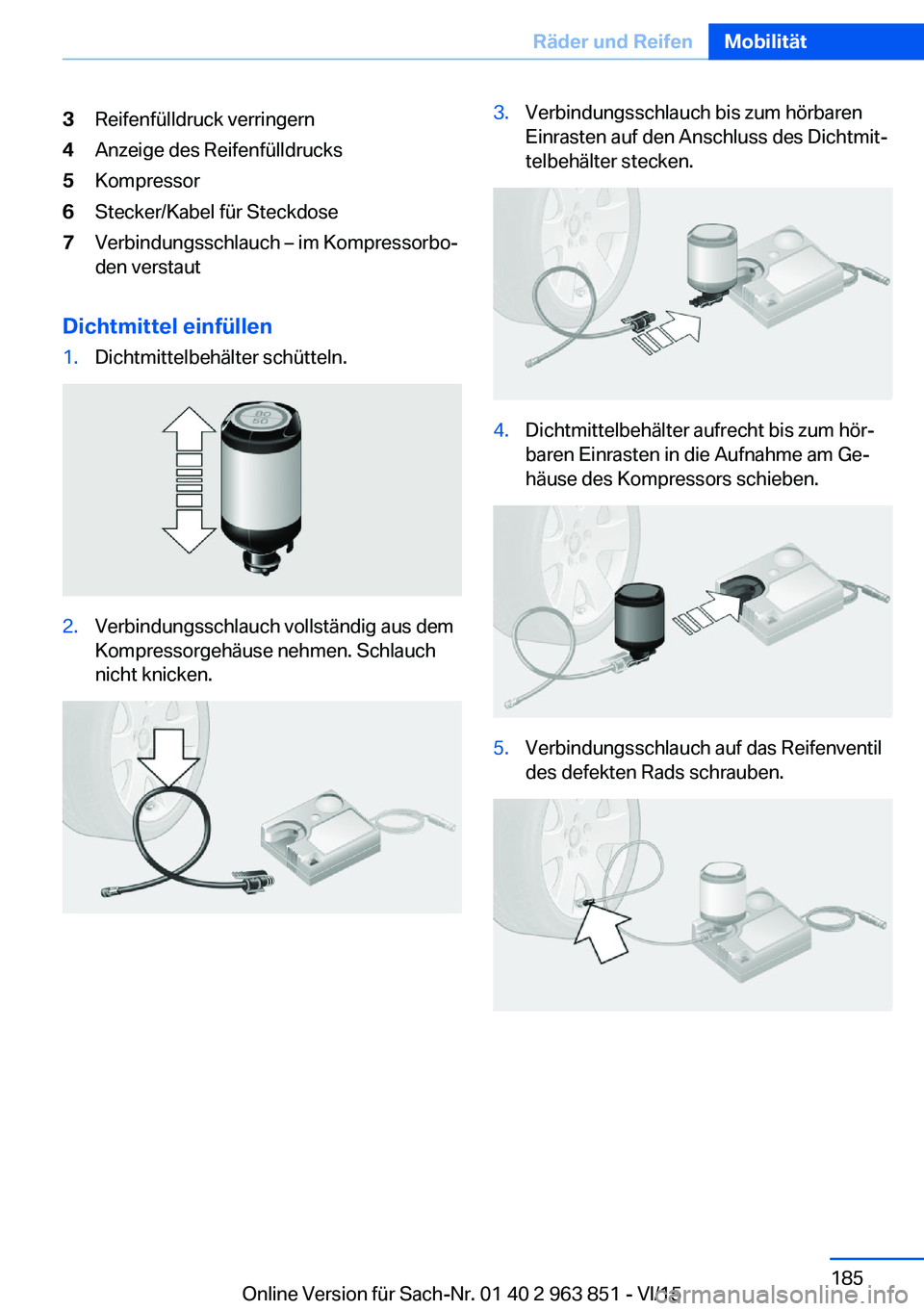

Dichtmittel einfüllen
1.Dichtmittelbehälter schütteln.2.Verbindungsschlauch vollständig aus dem
Kompressorgehäuse nehmen. Schlauch
nicht knicken.3.Verbindungsschlauch bis zum hörbaren
Einrasten auf den Anschluss des Dichtmit‐
telbehälter stecken.4.Dichtmittelbehälter aufrecht bis zum hör‐
baren Einrasten in die Aufnahme am Ge‐
häuse des Kompressors schieben.5.Verbindungsschlauch auf das Reifenventil
des defekten Rads schrauben.Seite 185Räder und ReifenMobilität185
Online Version für Sach-Nr. 01 40 2 963 851 - VI/15

6.Bei ausgeschaltetem Kompressor den Ste‐
cker in eine Steckdose im Fahrzeug einste‐
cken.7.Bei eingeschalteter Zündung oder laufen‐
dem Motor den Kompressor einschalten.
ACHTUNG
Bei zu langem Betrieb kann der Kom‐
pressor überhitzen. Es besteht die Gefahr von
Sachschäden. Kompressor nicht länger als 10
Minuten laufen lassen.◀
Kompressor ca. 3 bis 8 Minuten laufen lassen,
um das Dichtmittel einzufüllen und einen Rei‐
fenfülldruck von ca. 2,5 bar zu erreichen.
Beim Einfüllen des Dichtmittels kann der Rei‐
fenfülldruck kurzzeitig auf bis zu ca. 5 bar an‐
steigen. Kompressor in dieser Phase nicht ab‐
schalten.
Wird der Reifenfülldruck von 2 bar nicht er‐
reicht:
1.Kompressor ausschalten.2.Einfüllschlauch vom Rad abschrauben.3.10 m vor- und zurückfahren, um Dichtmit‐
tel im Reifen zu verteilen.4.Reifen mit Kompressor erneut aufpumpen.Wird der Reifenfülldruck von 2 bar nicht er‐
reicht, mit einem Service Partner oder ei‐
ner qualifizierten Fachwerkstatt in Verbin‐
dung setzen.
Mobility System verstauen
1.Verbindungsschlauch des Dichtmittelbe‐
hälters vom Rad abziehen.2.Verbindungsschlauch vom Dichtmittelbe‐
hälter abziehen.3.Leeren Dichtmittelbehälter und Verbin‐
dungsschlauch verpacken, um Verschmut‐
zungen des Gepäckraums zu vermeiden.4.Mobility System wieder im Fahrzeug ver‐
stauen.
Dichtmittel verteilen
Sofort ca. 10 km fahren, damit sich das Dicht‐
mittel gleichmäßig im Reifen verteilt.
Geschwindigkeit von 80 km/h nicht über‐
schreiten.
Wenn möglich, 20 km/h nicht unterschreiten.
Reifenfülldruck korrigieren
1.An geeigneter Stelle anhalten.2.Verbindungsschlauch auf Reifenventil
schrauben.Seite 186MobilitätRäder und Reifen186
Online Version für Sach-Nr. 01 40 2 963 851 - VI/15

3.Verbindungsschlauch direkt auf Kompres‐
sor stecken.4.Stecker in eine Steckdose im Fahrzeug
einstecken.5.Reifenfülldruck auf 2,5 bar korrigieren.▷Druck erhöhen: Bei eingeschalteter
Zündung oder laufendem Motor den
Kompressor einschalten.▷Druck verringern: Taste am Kompres‐
sor drücken.
Fahrt fortsetzen
Zulässige Höchstgeschwindigkeit von 80 km/h
nicht überschreiten.
Reifen Pannen Anzeige neu initialisieren.
Reifen Druck Control neu initialisieren.
Den defekten Reifen und den Dichtmittelbe‐
hälter des Mobility Systems möglichst bald er‐
setzen lassen.
Schneeketten
Feingliedrige Schneeketten Nur bestimmte feingliedrige Schneeketten
sind vom Hersteller des Fahrzeugs getestet,
als verkehrssicher und geeignet eingestuft.
Informationen zu geeigneten Schneeketten
sind bei einem Service Partner oder einer qua‐
lifizierten Fachwerkstatt erhältlich.
Verwendung
Die Verwendung ist nur paarweise auf den Hin‐ terrädern mit Reifen der folgenden Größe zu‐
lässig:▷205/55 R 16.▷205/50 R 17.▷225/45 R 17.
Hinweise des Schneekettenherstellers beach‐
ten.
Sicherstellen, dass die Schneeketten immer
ausreichend gespannt sind. Bei Bedarf ent‐
sprechend den Angaben des Kettenherstellers
nachspannen.
Mit Schneeketten die Reifen Pannen Anzeige
nicht initialisieren, sonst kann es zu Fehlanzei‐
gen kommen.
Mit Schneeketten die Reifen Druck Control
nicht initialisieren, sonst kann es zu Fehlanzei‐
gen kommen.
Beim Fahren mit Schneeketten ggf. Dynami‐
sche Traktions Control kurzzeitig aktivieren.
Höchstgeschwindigkeit mit
Schneeketten
Mit Schneeketten 50 km/h nicht überschreiten.
Seite 187Räder und ReifenMobilität187
Online Version für Sach-Nr. 01 40 2 963 851 - VI/15

MotorraumFahrzeugausstattungIn diesem Kapitel sind alle Serien-, Länder-
und Sonderausstattungen beschrieben, die in
der Modellreihe angeboten werden. Es werden
daher auch Ausstattungen beschrieben, die in
einem Fahrzeug z. B. aufgrund der gewähltenSonderausstattung oder der Ländervariante
nicht verfügbar sind. Das gilt auch für sicher‐
heitsrelevante Funktionen und Systeme. Bei
Verwendung der entsprechenden Funktionen
und Systeme sind die jeweils geltenden Län‐
derbestimmungen zu beachten.
Wichtiges im Motorraum
1Starthilfe, Batterieminuspol2Fahrzeug-Identifizierungsnummer3Behälter für Waschflüssigkeit4Starthilfe, Batteriepluspol5Sicherungskasten Motorraum6Öleinfüllstutzen7Kühlmittelbehälter
Bei 6–Zylinder– und Dieselmotoren befin‐
det sich der Kühlmittelbehälter auf der ge‐
genüberliegenden Seite des Motorraums.Seite 188MobilitätMotorraum188
Online Version für Sach-Nr. 01 40 2 963 851 - VI/15

MotorhaubeHinweise WARNUNG
Unsachgemäß durchgeführte Arbeiten
im Motorraum können Bauteile beschädigen
und zu einem Sicherheitsrisiko führen. Es be‐
steht Unfallgefahr oder die Gefahr von Sach‐
schäden. Arbeiten im Motorraum von einem
Service Partner oder einer qualifizierten Fach‐
werkstatt durchführen lassen.◀
WARNUNG
Im Motorraum sind Bauteile, die sich be‐
wegen. Bestimmte Bauteile können sich auch
im Motorraum bei ausgeschaltetem Fahrzeug
bewegen, z. B. der Lüfter des Kühlers. Es be‐
steht Verletzungsgefahr. Nicht in den Bereich
von sich bewegenden Teilen greifen. Klei‐
dungsstücke und Haare von beweglichen Tei‐
len fern halten.◀
ACHTUNG
Abgeklappte Wischer können beim Öff‐
nen der Motorhaube eingeklemmt werden. Es
besteht die Gefahr von Sachschäden. Vor dem
Öffnen der Motorhaube darauf achten, dass
die Wischer mit montierten Wischerblättern
auf der Frontscheibe aufliegen.◀
WARNUNG
Die Motorhaube besitzt auf der Innen‐
seite hervorstehende Teile, z. B. Verriege‐
lungshaken. Es besteht Verletzungsgefahr. Bei
geöffneter Motorhaube auf hervorstehenden
Teile achten und diese Bereiche frei halten.◀
WARNUNG
Eine nicht korrekt verriegelte Motor‐
haube kann sich während der Fahrt öffnen und
die Sicht einschränken. Es besteht Unfallge‐
fahr. Sofort anhalten und Motorhaube korrekt
schließen.◀WARNUNG
Beim Öffnen und Schließen der Motor‐
haube können Körperteile eingeklemmt wer‐
den. Es besteht Verletzungsgefahr. Beim Öff‐
nen und Schließen darauf achten, dass der
Bewegungsbereich der Motorhaube frei ist.◀
Motorhaube öffnen1.Hebel ziehen, Pfeil 1.
Motorhaube wird entriegelt.2.Nach Loslassen des Hebels den Hebel er‐
neut ziehen, Pfeil 2.
Motorhaube lässt sich öffnen.
Kontroll- und Warnleuchten
Bei entriegelter Motorhaube wird eine Check-
Control-Meldung angezeigt.
Motorhaube schließen
Motorhaube aus ca. 40 cm Höhe fallen lassen
und nachdrücken, um die Motorhaube wieder
vollständig zu verriegeln.
Motorhaube muss auf beiden Seiten hörbar
einrasten.
Seite 189MotorraumMobilität189
Online Version für Sach-Nr. 01 40 2 963 851 - VI/15

MotorölFahrzeugausstattung
In diesem Kapitel sind alle Serien-, Länder-
und Sonderausstattungen beschrieben, die in
der Modellreihe angeboten werden. Es werden
daher auch Ausstattungen beschrieben, die in
einem Fahrzeug z. B. aufgrund der gewählten
Sonderausstattung oder der Ländervariante
nicht verfügbar sind. Das gilt auch für sicher‐
heitsrelevante Funktionen und Systeme. Bei
Verwendung der entsprechenden Funktionen
und Systeme sind die jeweils geltenden Län‐
derbestimmungen zu beachten.
Allgemein
Der Motorölverbrauch ist abhängig von der
Fahrweise und den Einsatzbedingungen.
Der Motorölverbrauch kann erhöht sein, z. B. in
folgenden Situationen:▷Bei sportlicher Fahrweise.▷Beim Einfahren des Motors.▷Im Leerlaufbetrieb des Motors.▷Bei Verwendung von Motorölsorten, die als
ungeeignet eingestuft sind.
Deshalb regelmäßig nach jedem Tanken den
Motorölstand prüfen.
Das Fahrzeug verfügt über eine Elektronische
Ölmessung.
Die Elektronische Ölmessung verfügt über
zwei Messprinzipien:
▷Statusanzeige▷DetailmessungElektronische Ölmessung
Statusanzeige
Prinzip Der Motorölstand wird während der Fahrt
elektronisch überwacht und am Control Dis‐
play angezeigt.
Falls der Motorölstand das Minimum erreicht,
wird eine Check-Control-Meldung angezeigt.
Voraussetzungen
Ein aktueller Messwert steht nach ca. 30 Minu‐
ten Fahrt zur Verfügung. Bei einer kürzeren
Fahrt wird der Status der letzten, ausreichend
langen, Fahrt dargestellt.
Bei häufigen Kurzstreckenfahrten regelmäßig
eine Detailmessung durchführen.
Motorölstand anzeigen1.„Fahrzeuginfo“2.„Fahrzeugstatus“3. „Motorölstand“
Meldungen zur Motorölstandsanzeige ACHTUNG
Zu wenig Motoröl verursacht Motorschä‐
den. Es besteht die Gefahr von Sachschäden.
Umgehend Motoröl nachfüllen.◀
Darauf achten, dass nicht zu viel Motoröl ein‐
gefüllt wird.
ACHTUNG
Zu viel Motoröl kann den Motor oder den
Katalysator schädigen. Es besteht die Gefahr
von Sachschäden. Nicht zu viel Motoröl einfül‐
len. Zu viel eingefülltes Motoröl von einem
Service Partner oder einer qualifizierten Fach‐
werkstatt absaugen lassen.◀
Seite 190MobilitätMotoröl190
Online Version für Sach-Nr. 01 40 2 963 851 - VI/15

Je nach Motorölstand werden unterschiedli‐
che Meldungen am Display angezeigt. Diese
Meldungen beachten.
Bei zu wenig Motoröl innerhalb der nächsten
200 km Motoröl nachfüllen, siehe Seite 191.
Detailmessung
Prinzip Bei der Detailmessung wird der Motorölstand
geprüft und über eine Skala angezeigt.
Bei Benzinmotor:
Falls der Motorölstand das Minimum erreicht,
wird eine Check-Control-Meldung angezeigt.
Bei Dieselmotor:
Falls der Motorölstand das Minimum erreicht
oder eine Überfüllung festgestellt wird, wird
eine Check-Control-Meldung angezeigt.
Während der Messung wird die Leerlaufdreh‐
zahl etwas erhöht.
Allgemein
Eine Detailmessung ist nur bei bestimmten
Motoren möglich.
Voraussetzungen▷Fahrzeug steht auf ebener Straße.▷Manuelles Getriebe: Schalthebel in Leer‐
laufstellung, Kupplung und Gaspedal nicht
getreten.▷Steptronic Getriebe: Wählhebel in Wählhe‐
belposition N oder P und Gaspedal nicht
getreten.▷Motor läuft und ist betriebswarm.
Detailmessung durchführen
Um eine Detailmessung des Motorölstands
durchzuführen:
1.„Fahrzeuginfo“2.„Fahrzeugstatus“3. „Motorölstand messen“4.„Messung starten“
Der Motorölstand wird geprüft und über eine
Skala angezeigt.
Dauer: ca. 1 Minute.
Motoröl nachfüllen
Hinweise ACHTUNG
Zu wenig Motoröl verursacht Motorschä‐
den. Es besteht die Gefahr von Sachschäden.
Innerhalb der nächsten 200 km Motoröl nach‐
füllen.◀
ACHTUNG
Zu viel Motoröl kann den Motor oder den
Katalysator schädigen. Es besteht die Gefahr
von Sachschäden. Nicht zu viel Motoröl einfül‐
len. Zu viel eingefülltes Motoröl von einem
Service Partner oder einer qualifizierten Fach‐
werkstatt absaugen lassen.◀
WARNUNG
Betriebsmittel, z. B. Öle, Fette, Kühlmittel
und Kraftstoffe, können gesundheitsgefähr‐
dende Inhaltsstoffe enthalten. Es besteht Ver‐
letzungsgefahr oder Lebensgefahr. Hinweise
auf den Behältern beachten. Kleidung, Haut
oder die Augen nicht mit den Betriebsmitteln
in Berührung bringen. Betriebsmittel nicht in
andere Flaschen umschütten. Betriebsmittel
unzugänglich für Kinder aufbewahren.◀
Allgemein
Motoröl erst nachfüllen, wenn die Meldung in
der Instrumentenkombination angezeigt wird.
Die Nachfüllmenge ist in der Meldung in der In‐
strumentenkombination angegeben.
Zündung ausschalten und Fahrzeug sicher ab‐
stellen, bevor Motoröl nachgefüllt wird.
Seite 191MotorölMobilität191
Online Version für Sach-Nr. 01 40 2 963 851 - VI/15

Überblick
Der Öleinfüllstutzen befindet sich im Motor‐
raum, siehe Seite 188.
Öleinfüllstutzen öffnen1.Motorhaube öffnen, siehe Seite 1892.Öleinfüllstutzen gegen den Uhrzeigersinn
aufdrehen.3.Motoröl nachfüllen.
Motorölsorten zum
Nachfüllen
Hinweise ACHTUNG
Ölzusätze können den Motor schädigen.
Es besteht die Gefahr von Sachschäden. Keine
Ölzusätze verwenden.◀
ACHTUNG
Falsches Motoröl kann zu Funktionsstö‐
rungen im Motor führen oder diesen schädi‐
gen. Es besteht die Gefahr von Sachschäden.
Bei Auswahl des Motoröls darauf achten, dass
das Motoröl der richtigen Viskositätsklasse an‐
gehört.◀
Die Motorölqualität ist für die Lebensdauer des
Motors entscheidend.
Einige Motorölsorten sind ggf. nicht in allen
Ländern erhältlich.
Viskositätsklassen
Bei der Auswahl eines Motoröls darauf achten,
dass das Motoröl einer der Viskositätsklassen
SAE 0W-40, SAE 0W-30, SAE 5W-40, SAE
5W-30, 0W-20 oder 5W-20 angehört.
Die Viskositätsklassen 0W-20 oder 5W-20
sind nur für bestimmte Motoren geeignet.
Weitere Informationen zu geeigneten Ölspezi‐
fikationen und Viskositäten von Motorölen
können bei einem Service Partner oder einer
qualifizierten Fachwerkstatt erfragt werden.
Geeignete Motorölsorten Motoröle mit folgenden Ölspezifikationen kön‐
nen nachgefüllt werden:BenzinmotorBMW Longlife-01.BMW Longlife-01 FE.BMW Longlife-04.BMW Longlife-12 FE.BMW Longlife-14 FE+.
Die Ölspezifikation BMW Longlife-14 FE+ ist
nur für bestimmte Benzinmotoren geeignet.
DieselmotorBMW Longlife-04.BMW Longlife-12 FE.
Die Ölspezifikation BMW Longlife-12 FE ist
nur für bestimmte Dieselmotoren geeignet.
Weitere Informationen zu geeigneten Ölspezi‐
fikationen und Viskositäten von Motorölen
können bei einem Service Partner oder einer
qualifizierten Fachwerkstatt erfragt werden.
Alternative Motorölsorten
Sind geeignete Motoröle nicht erhältlich, kann
bis zu 1 Liter eines Motoröls mit folgender Öl‐
spezifikation nachgefüllt werden:
Seite 192MobilitätMotoröl192
Online Version für Sach-Nr. 01 40 2 963 851 - VI/15
