Page 209 of 280
MOTOR
ALLMÄN INFORMATION Turbo TwinAir 105 hk
Typkod199B6000
Ty pOtto
Cylindrarnas antal och placering 2 i linje
Kolvarnas diameter och slaglängd (mm) 80,5 x 86
Total slagvolym (cm³)875
Kompressionsförhållande10
NATURAL DYNAMIC
Max. effekt (EEG) (kW) 72 77
Max. effekt (EEG) (hk) 98 105
motsvarande varvtal (varv/min.) 5750 5500
NATURAL DYNAMIC
Max. vridmoment (EEG) (Nm) 120 145
Max. vridmoment (EEG) (kgm) 12,2 14,8
motsvarande varvtal (varv/min.) 1750 2000
TändstiftNGK ILKR9G8
Bränsle Blyfri bensin 95 RON eller 98 RON (Standard EN228)
205
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING
Page 210 of 280
ALLMÄN INFORMATION 1.4 Bensin 8 V 70 hk 1.4 Bensin 8 V 78 hk
Typkod 955A9000 350A1000
Ty pOtto Otto
Cylindrarnas antal och placering 4 i rad 4 i rad
Kolvarnas diameter och slaglängd (mm) 72,0 x 80,4 72,0 x 80,4
Total slagvolym (cm³) 1368 1368
Kompressionsförhållande 11,1 11,1
Max. effekt (EEG) (kW) 51 57
Max. effekt (EEG) (hk) 70 78
Motsvarande varvtal (varv/min) 6000 6000
Max. vridmoment (EEG) (Nm) 115 115
Max. vridmoment (EEG) (kgm) 11,7 11,7
Motsvarande varvtal (varv/min) 3000 3000
Tändstift NGK ZKR7A-10 eller Champion RA8MCX4 NGK ZKR7AI-8
Bränsle Blyfri bensin 95 RON (Standard EN228)Blyfri bensin 95 RON eller 98 RON
(Standard EN228)
206
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING
Page 211 of 280
ALLMÄN INFORMATION
1.4 Turbo MultiAir 135 hk(*)
Typkod955A2000
Ty pOtto
Antal och placering av cylindrarna 4 i rad
Kolvarnas diameter och slaglängd (mm) 72,0 x 80,4
Total slagvolym (cm³)1368
Kompressionsförhållande9,8
Max. effekt (EEG) (kW)99
Max. effekt (EEG) (hk)135
motsvarande varvtal (varv/min.) 5500
NATURAL DYNAMIC
Max. vridmoment (EEG) (Nm) 190 206
Max. vridmoment (EEG) (kgm) 19,3 21
motsvarande varvtal (varv/min.) 4250 1750
TändstiftNGK IKR9F8
Bränsle Blyfri bensin 95 RON eller 98 RON (Standard EN228)
(*) För berörda versioner och marknader
207
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING
Page 212 of 280
ALLMÄN INFORMATION 1.4 Turbo MultiAir 170 hk Quadrifoglio Verde
Typkod955A8000
(*)
940A2000
Ty pOtto
Antal och placering av cylindrarna 4 i rad
Kolvarnas diameter och slaglängd (mm) 72,0 x 80,4
Total slagvolym (cm³)1368
Kompressionsförhållande9,8
Max. effekt (EEG) (kW)
120
(*)/ 125
Max. effekt (EEG) (hk)
163
(*)/ 170
motsvarande varvtal (varv/min.)
5500
(*)/ 5000
NATURAL DYNAMIC
Max. vridmoment (EEG) (Nm) 230 250
Max. vridmoment (EEG) (kgm) 23,4 25,5
motsvarande varvtal (varv/min.) 2500 2500
TändstiftNGK IKR9F8
Bränsle Blyfri bensin 95 RON eller 98 RON (Standard EN228)
(*) För berörda versioner och marknader
208
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING
Page 213 of 280
ALLMÄN INFORMATION 1.3 JTDM-285 hk
Typkod199B4000
CykelDiesel
Antal och placering av cylindrarna 4 i rad
Kolvarnas diameter och slaglängd (mm) 69,6 x 82
Total slagvolym (cm³)1248
Kompressionsförhållande16,8
Max. effekt (EEG) (kW)62
Max. effekt (EEG) (hk)85
motsvarande varvtal (varv/min.) 3500
Max. vridmoment (EEG) (Nm)200
Max. vridmoment (EEG) (kgm) 20,4
motsvarande varvtal (varv/min.) 1500
BränsleFordonsdiesel (standard EN590)
209
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

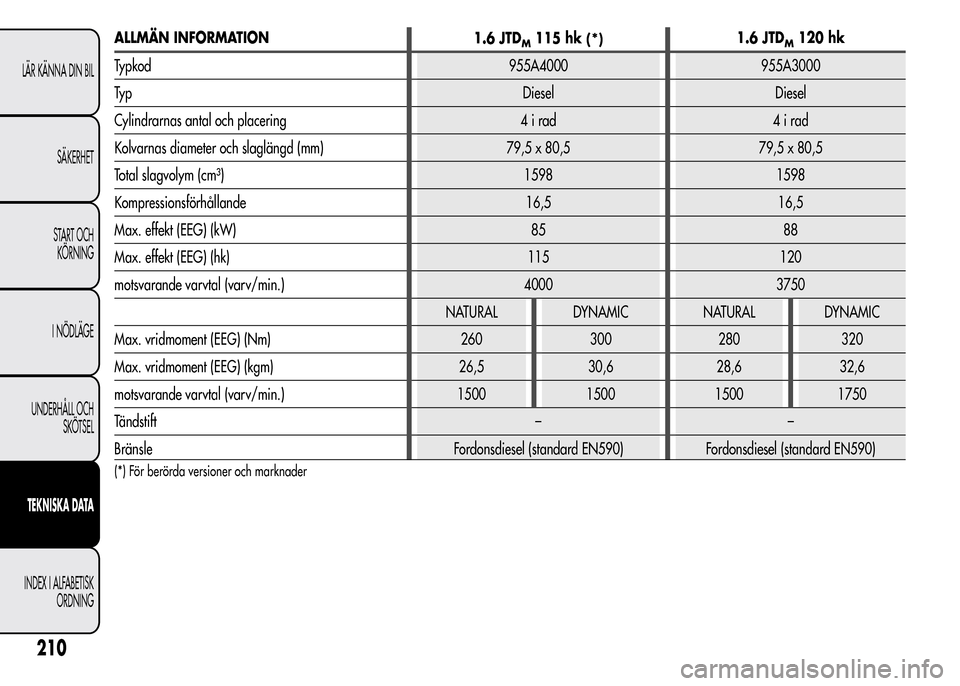

Page 214 of 280
ALLMÄN INFORMATION
1.6 JTDM115 hk(*)1.6 JTDM120 hk
Typkod 955A4000 955A3000
Typ Diesel Diesel
Cylindrarnas antal och placering 4 i rad 4 i rad
Kolvarnas diameter och slaglängd (mm) 79,5 x 80,5 79,5 x 80,5
Total slagvolym (cm³) 1598 1598
Kompressionsförhållande 16,5 16,5
Max. effekt (EEG) (kW) 85 88
Max. effekt (EEG) (hk) 115 120
motsvarande varvtal (varv/min.) 4000 3750
NATURAL DYNAMIC NATURAL DYNAMIC
Max. vridmoment (EEG) (Nm) 260 300 280 320
Max. vridmoment (EEG) (kgm) 26,5 30,6 28,6 32,6
motsvarande varvtal (varv/min.) 1500 1500 1500 1750
Tändstift – –
Bränsle Fordonsdiesel (standard EN590) Fordonsdiesel (standard EN590)
(*) För berörda versioner och marknader
210
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING
Page 215 of 280
BRÄNSLESYSTEM
VersionerBränslesystem
Turbo TwinAir–1.4 BensinElektroniskt sekventiellt och fasat Multipoint-insprutningssystem med
detonationskontroll
1.4 Turbo MultiAirElektronisk sekventiell fasad insprutning med en varierande detonations-
och aktiveringskontroll av insugsventilerna.
1.3 JTD
M-2– 1.6 JTDMElektroniskt styrd direktinsprutning Multijet “Common Rail” med turbo
och intercooler
Ändringar och reparationer av försörjningsanläggningen som utförs på felaktigt sätt och utan hänsyn till anläggningens
tekniska egenskaper, kan orsaka funktionsfel med risker för olycka.
211
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING
Page 216 of 280
TRANSMISSION
Versioner Växellåda Koppling Dragkraft
1.4 Bensin
Med fem framväxlar och
backväxel med synkroniseringar
för iläggning av framväxlarnaAutomatiskt reglerande med
pedal utan tomgångskörningFram 1.4 Turbo MultiAir 135 hk
1.3 JTD
M-2
Turbo TwinAir
Med sex framväxlar och
backväxel med synkroniserad
iläggning av framväxlarnaAutomatiskt reglerande med
pedal utan tomgångskörningFram 1.4 Turbo MultiAir 170 hk
Quadrifoglio Verde
1.6 JTD
M
BROMSAR
Versioner Främre bromsar Bakre bromsar Parkeringsbroms
Turbo TwinAir
Med självventilerade skivbromsar SkivbromsStyrs av handspak som inverkar
på de bakre bromsarna. 1.4 Bensin
1.4 Turbo MultiAir
1.3 JTD
M-2
1.6 JTDM
OBSERVERA! Vatten, is och salt som strös ut på vägar kan lägga sig på bromsskivorna och minska bromseffekten vid den första inbromsningen.
212
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING
