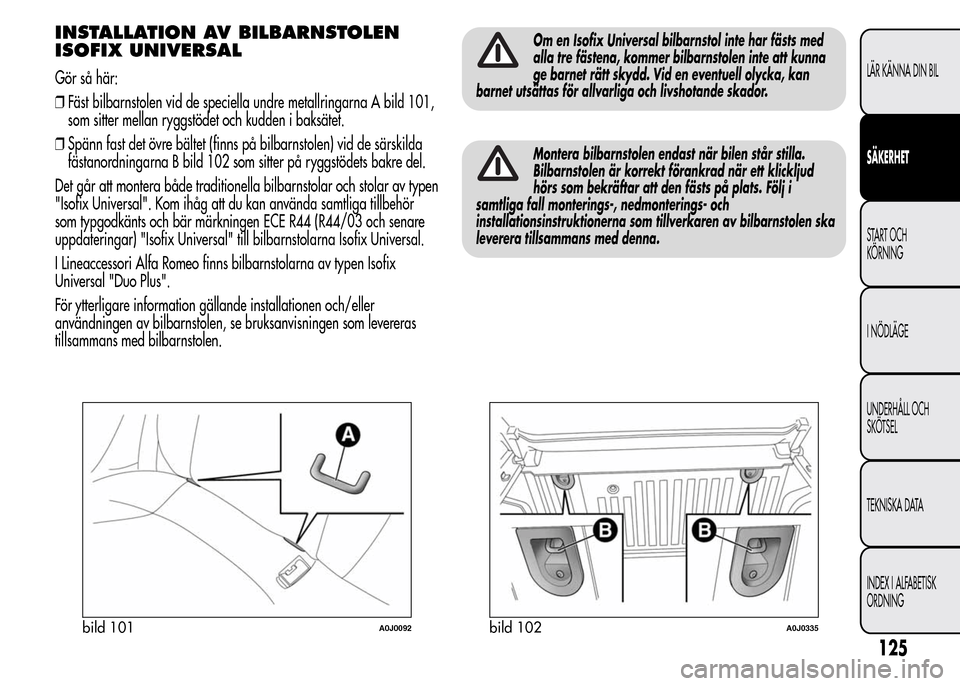

Page 129 of 280

INSTALLATION AV BILBARNSTOLEN
ISOFIX UNIVERSAL
Gör så här:
❒Fäst bilbarnstolen vid de speciella undre metallringarna A bild 101,
som sitter mellan ryggstödet och kudden i baksätet.
❒Spänn fast det övre bältet (finns på bilbarnstolen) vid de särskilda
fästanordningarna B bild 102 som sitter på ryggstödets bakre del.
Det går att montera både traditionella bilbarnstolar och stolar av typen
"Isofix Universal". Kom ihåg att du kan använda samtliga tillbehör
som typgodkänts och bär märkningen ECE R44 (R44/03 och senare
uppdateringar) "Isofix Universal" till bilbarnstolarna Isofix Universal.
I Lineaccessori Alfa Romeo finns bilbarnstolarna av typen Isofix
Universal "Duo Plus".
För ytterligare information gällande installationen och/eller
användningen av bilbarnstolen, se bruksanvisningen som levereras
tillsammans med bilbarnstolen.
Om en Isofix Universal bilbarnstol inte har fästs med
alla tre fästena, kommer bilbarnstolen inte att kunna
ge barnet rätt skydd. Vid en eventuell olycka, kan
barnet utsättas för allvarliga och livshotande skador.
Montera bilbarnstolen endast när bilen står stilla.
Bilbarnstolen är korrekt förankrad när ett klickljud
hörs som bekräftar att den fästs på plats. Följ i
samtliga fall monterings-, nedmonterings- och
installationsinstruktionerna som tillverkaren av bilbarnstolen ska
leverera tillsammans med denna.
bild 101A0J0092bild 102A0J0335
125
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

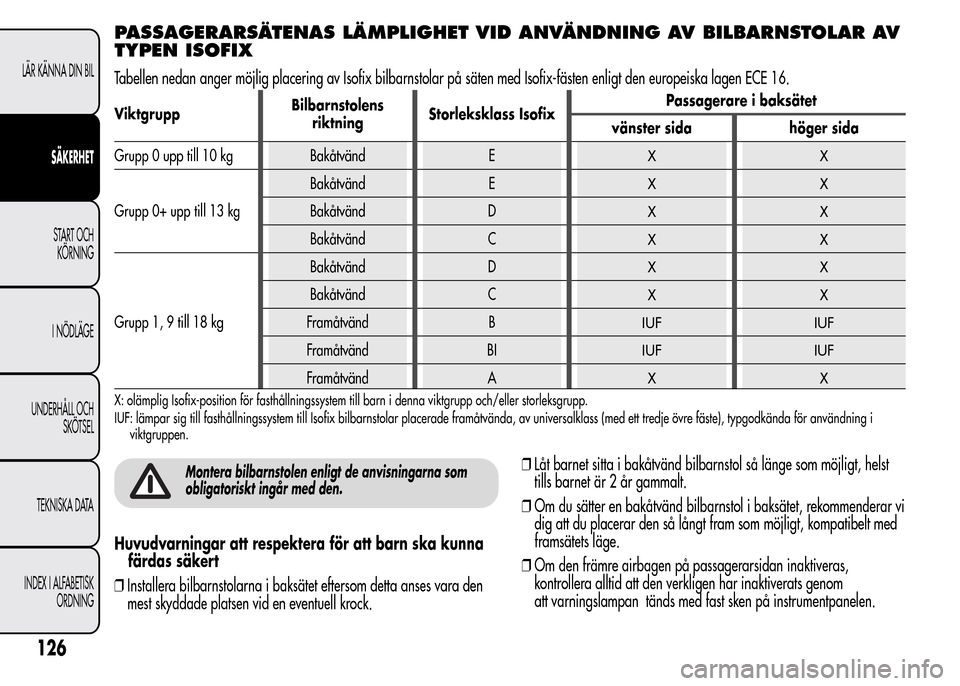

Page 130 of 280

PASSAGERARSÄTENAS LÄMPLIGHET VID ANVÄNDNING AV BILBARNSTOLAR AV
TYPEN ISOFIX
Tabellen nedan anger möjlig placering av Isofix bilbarnstolar på säten med Isofix-fästen enligt den europeiska lagen ECE 16.
ViktgruppBilbarnstolens
riktningStorleksklass IsofixPassagerare i baksätet
vänster sida höger sida
Grupp 0 upp till 10 kg Bakåtvänd E
XX
Grupp 0+ upp till 13 kgBakåtvänd E
XX
Bakåtvänd DXX
Bakåtvänd CXX
Grupp 1, 9 till 18 kgBakåtvänd D
XX
Bakåtvänd CXX
Framåtvänd BIUF IUF
Framåtvänd BIIUF IUF
Framåtvänd AXX
X: olämplig Isofix-position för fasthållningssystem till barn i denna viktgrupp och/eller storleksgrupp.
IUF: lämpar sig till fasthållningssystem till Isofix bilbarnstolar placerade framåtvända, av universalklass (med ett tredje övre fäste), typgodkända för användning i
viktgruppen.
Montera bilbarnstolen enligt de anvisningarna som
obligatoriskt ingår med den.
Huvudvarningar att respektera för att barn ska kunna
färdas säkert
❒Installera bilbarnstolarna i baksätet eftersom detta anses vara den
mest skyddade platsen vid en eventuell krock.❒Låt barnet sitta i bakåtvänd bilbarnstol så länge som möjligt, helst
tills barnet är 2 år gammalt.
❒Om du sätter en bakåtvänd bilbarnstol i baksätet, rekommenderar vi
dig att du placerar den så långt fram som möjligt, kompatibelt med
framsätets läge.
❒Om den främre airbagen på passagerarsidan inaktiveras,
kontrollera alltid att den verkligen har inaktiverats genom
att varningslampan tänds med fast sken på instrumentpanelen.
126
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

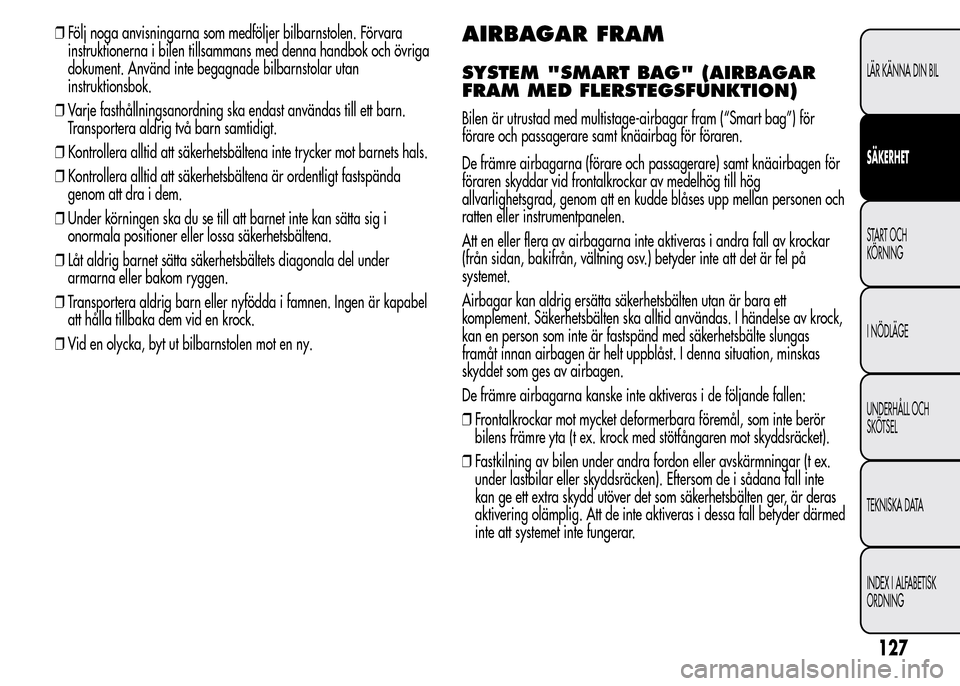

Page 131 of 280

❒Följ noga anvisningarna som medföljer bilbarnstolen. Förvara
instruktionerna i bilen tillsammans med denna handbok och övriga
dokument. Använd inte begagnade bilbarnstolar utan
instruktionsbok.
❒Varje fasthållningsanordning ska endast användas till ett barn.
Transportera aldrig två barn samtidigt.
❒Kontrollera alltid att säkerhetsbältena inte trycker mot barnets hals.
❒Kontrollera alltid att säkerhetsbältena är ordentligt fastspända
genom att dra i dem.
❒Under körningen ska du se till att barnet inte kan sätta sig i
onormala positioner eller lossa säkerhetsbältena.
❒Låt aldrig barnet sätta säkerhetsbältets diagonala del under
armarna eller bakom ryggen.
❒Transportera aldrig barn eller nyfödda i famnen. Ingen är kapabel
att hålla tillbaka dem vid en krock.
❒Vid en olycka, byt ut bilbarnstolen mot en ny.AIRBAGAR FRAM
SYSTEM "SMART BAG" (AIRBAGAR
FRAM MED FLERSTEGSFUNKTION)
Bilen är utrustad med multistage-airbagar fram (“Smart bag”) för
förare och passagerare samt knäairbag för föraren.
De främre airbagarna (förare och passagerare) samt knäairbagen för
föraren skyddar vid frontalkrockar av medelhög till hög
allvarlighetsgrad, genom att en kudde blåses upp mellan personen och
ratten eller instrumentpanelen.
Att en eller flera av airbagarna inte aktiveras i andra fall av krockar
(från sidan, bakifrån, vältning osv.) betyder inte att det är fel på
systemet.
Airbagar kan aldrig ersätta säkerhetsbälten utan är bara ett
komplement. Säkerhetsbälten ska alltid användas. I händelse av krock,
kan en person som inte är fastspänd med säkerhetsbälte slungas
framåt innan airbagen är helt uppblåst. I denna situation, minskas
skyddet som ges av airbagen.
De främre airbagarna kanske inte aktiveras i de följande fallen:
❒Frontalkrockar mot mycket deformerbara föremål, som inte berör
bilens främre yta (t ex. krock med stötfångaren mot skyddsräcket).
❒Fastkilning av bilen under andra fordon eller avskärmningar (t ex.
under lastbilar eller skyddsräcken). Eftersom de i sådana fall inte
kan ge ett extra skydd utöver det som säkerhetsbälten ger, är deras
aktivering olämplig. Att de inte aktiveras i dessa fall betyder därmed
inte att systemet inte fungerar.
127
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

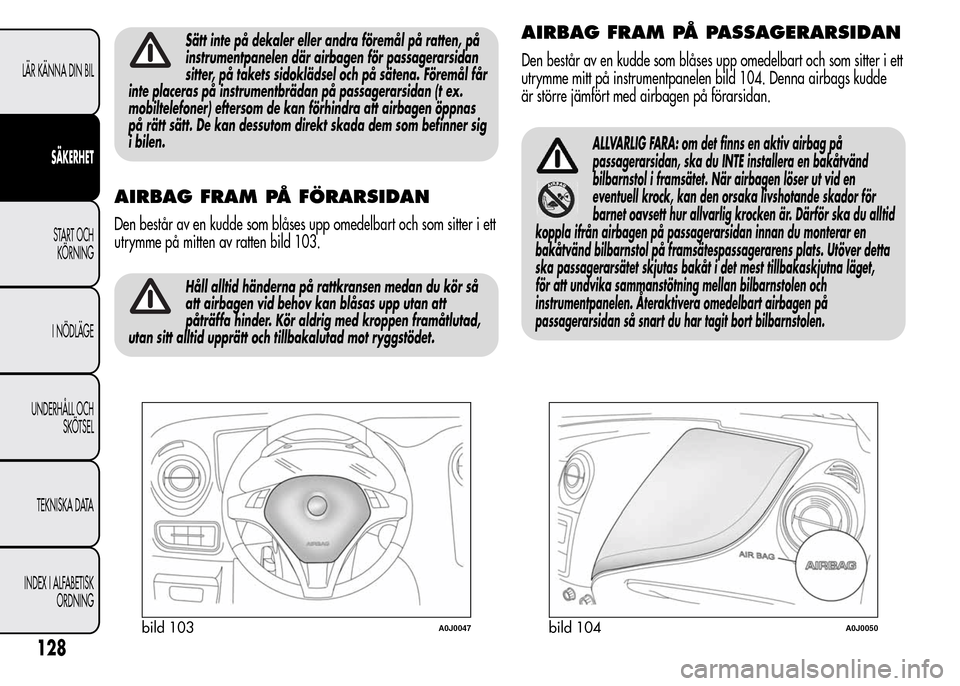

Page 132 of 280

Sätt inte på dekaler eller andra föremål på ratten, på
instrumentpanelen där airbagen för passagerarsidan
sitter, på takets sidoklädsel och på sätena. Föremål får
inte placeras på instrumentbrädan på passagerarsidan (t ex.
mobiltelefoner) eftersom de kan förhindra att airbagen öppnas
på rätt sätt. De kan dessutom direkt skada dem som befinner sig
i bilen.
AIRBAG FRAM PÅ FÖRARSIDAN
Den består av en kudde som blåses upp omedelbart och som sitter i ett
utrymme på mitten av ratten bild 103.
Håll alltid händerna på rattkransen medan du kör så
att airbagen vid behov kan blåsas upp utan att
påträffa hinder. Kör aldrig med kroppen framåtlutad,
utan sitt alltid upprätt och tillbakalutad mot ryggstödet.
AIRBAG FRAM PÅ PASSAGERARSIDAN
Den består av en kudde som blåses upp omedelbart och som sitter i ett
utrymme mitt på instrumentpanelen bild 104. Denna airbags kudde
är större jämfört med airbagen på förarsidan.
ALLVARLIG FARA: om det finns en aktiv airbag på
passagerarsidan, ska du INTE installera en bakåtvänd
bilbarnstol i framsätet. När airbagen löser ut vid en
eventuell krock, kan den orsaka livshotande skador för
barnet oavsett hur allvarlig krocken är. Därför ska du alltid
koppla ifrån airbagen på passagerarsidan innan du monterar en
bakåtvänd bilbarnstol på framsätespassagerarens plats. Utöver detta
ska passagerarsätet skjutas bakåt i det mest tillbakaskjutna läget,
för att undvika sammanstötning mellan bilbarnstolen och
instrumentpanelen. Återaktivera omedelbart airbagen på
passagerarsidan så snart du har tagit bort bilbarnstolen.
bild 103A0J0047bild 104A0J0050
128
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

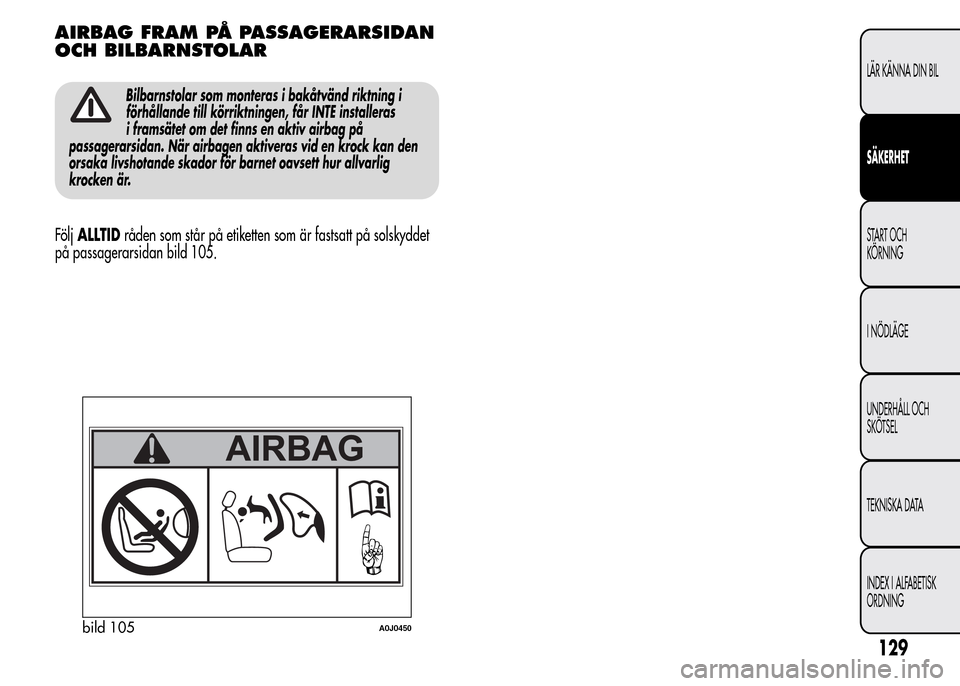

Page 133 of 280
AIRBAG FRAM PÅ PASSAGERARSIDAN
OCH BILBARNSTOLAR
Bilbarnstolar som monteras i bakåtvänd riktning i
förhållande till körriktningen, får INTE installeras
i framsätet om det finns en aktiv airbag på
passagerarsidan. När airbagen aktiveras vid en krock kan den
orsaka livshotande skador för barnet oavsett hur allvarlig
krocken är.
FöljALLTIDråden som står på etiketten som är fastsatt på solskyddet
på passagerarsidan bild 105.
bild 105A0J0450
129
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

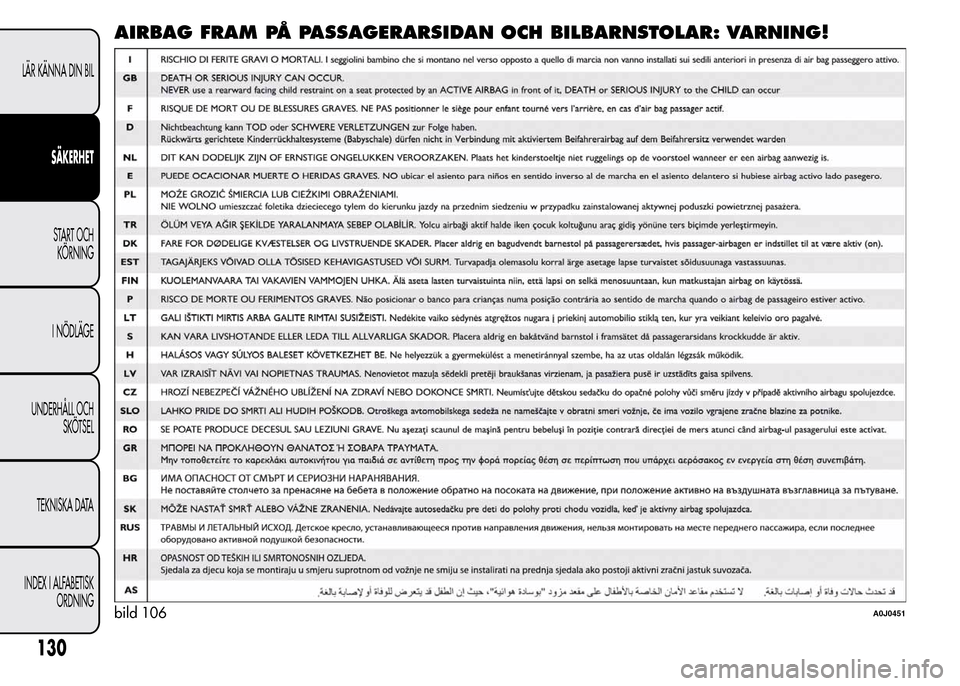

Page 134 of 280
AIRBAG FRAM PÅ PASSAGERARSIDAN OCH BILBARNSTOLAR: VARNING!
bild 106A0J0451
130
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

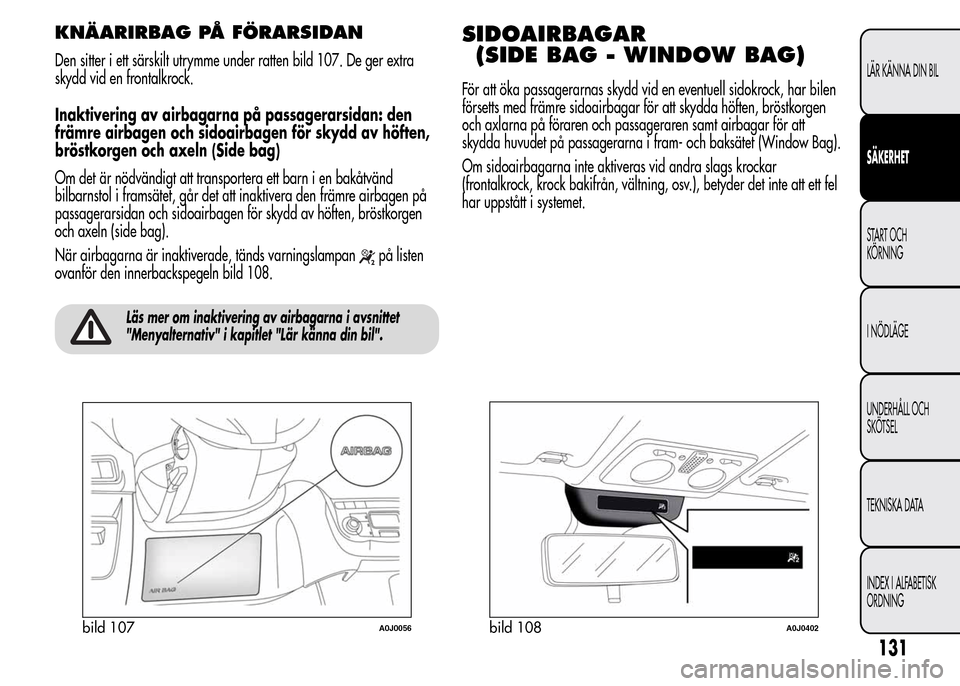

Page 135 of 280

KNÄARIRBAG PÅ FÖRARSIDAN
Den sitter i ett särskilt utrymme under ratten bild 107. De ger extra
skydd vid en frontalkrock.
Inaktivering av airbagarna på passagerarsidan: den
främre airbagen och sidoairbagen för skydd av höften,
bröstkorgen och axeln (Side bag)
Om det är nödvändigt att transportera ett barn i en bakåtvänd
bilbarnstol i framsätet, går det att inaktivera den främre airbagen på
passagerarsidan och sidoairbagen för skydd av höften, bröstkorgen
och axeln (side bag).
När airbagarna är inaktiverade, tänds varningslampan
på listen
ovanför den innerbackspegeln bild 108.
Läs mer om inaktivering av airbagarna i avsnittet
"Menyalternativ" i kapitlet "Lär känna din bil".
SIDOAIRBAGAR
(SIDE BAG - WINDOW BAG)
För att öka passagerarnas skydd vid en eventuell sidokrock, har bilen
försetts med främre sidoairbagar för att skydda höften, bröstkorgen
och axlarna på föraren och passageraren samt airbagar för att
skydda huvudet på passagerarna i fram- och baksätet (Window Bag).
Om sidoairbagarna inte aktiveras vid andra slags krockar
(frontalkrock, krock bakifrån, vältning, osv.), betyder det inte att ett fel
har uppstått i systemet.
bild 107A0J0056bild 108A0J0402
131
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

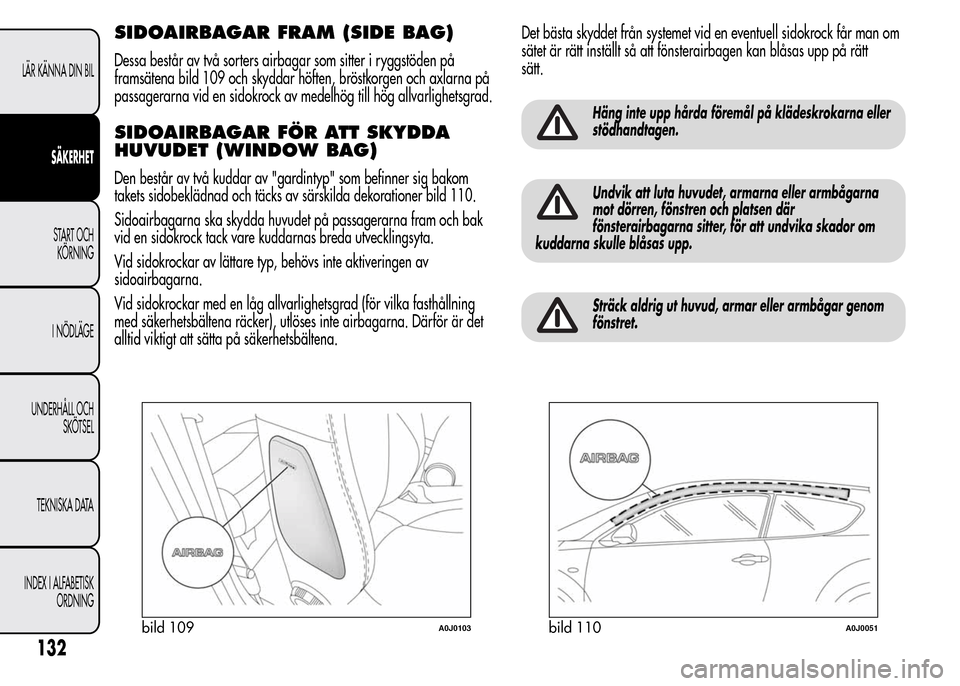

Page 136 of 280

SIDOAIRBAGAR FRAM (SIDE BAG)
Dessa består av två sorters airbagar som sitter i ryggstöden på
framsätena bild 109 och skyddar höften, bröstkorgen och axlarna på
passagerarna vid en sidokrock av medelhög till hög allvarlighetsgrad.
SIDOAIRBAGAR FÖR ATT SKYDDA
HUVUDET (WINDOW BAG)
Den består av två kuddar av "gardintyp" som befinner sig bakom
takets sidobeklädnad och täcks av särskilda dekorationer bild 110.
Sidoairbagarna ska skydda huvudet på passagerarna fram och bak
vid en sidokrock tack vare kuddarnas breda utvecklingsyta.
Vid sidokrockar av lättare typ, behövs inte aktiveringen av
sidoairbagarna.
Vid sidokrockar med en låg allvarlighetsgrad (för vilka fasthållning
med säkerhetsbältena räcker), utlöses inte airbagarna. Därför är det
alltid viktigt att sätta på säkerhetsbältena.Det bästa skyddet från systemet vid en eventuell sidokrock får man om
sätet är rätt inställt så att fönsterairbagen kan blåsas upp på rätt
sätt.
Häng inte upp hårda föremål på klädeskrokarna eller
stödhandtagen.
Undvik att luta huvudet, armarna eller armbågarna
mot dörren, fönstren och platsen där
fönsterairbagarna sitter, för att undvika skador om
kuddarna skulle blåsas upp.
Sträck aldrig ut huvud, armar eller armbågar genom
fönstret.
bild 109A0J0103bild 110A0J0051
