2016 Alfa Romeo Giulietta ESP

AVISO
15) Durante a marcha com o
dispositivo activado, não
posicionar a alavanca das
mudanças em ponto morto.
16) Em caso de funcionamento
defeituoso ou avaria do
dispositivo, rodar o aro A para
OFF e dirigir-se à Rede de
Assistência Alfa Romeo.

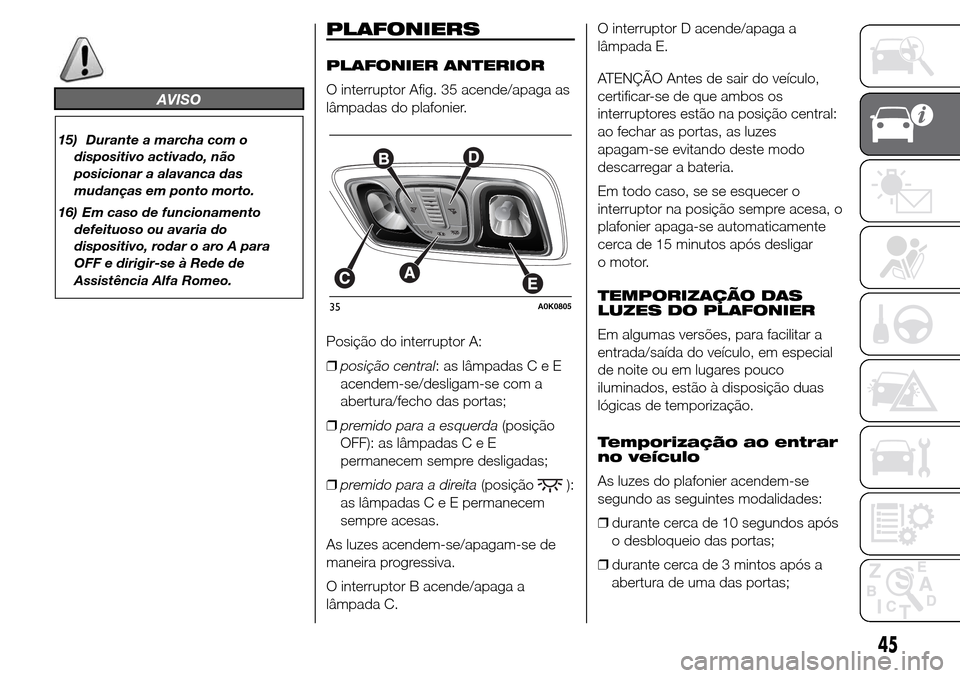

PLAFONIERS
PLAFONIER ANTERIOR
O interruptor Afig. 35 acende/apaga as
lâmpadas do plafonier.
Posição do interruptor A:
❒posição central: as lâmpadasCeE
acendem-se/desligam-se com a
abertura/fecho das portas;
❒premido para a esquerda(posição
OFF): as lâmpadasCeE
permanecem sempre desligadas;
❒premido para a direita(posição
):
as lâmpadasCeEpermanecem
sempre acesas.
As luzes acendem-se/apagam-se de
maneira progressiva.
O interruptor B acende/apaga a
lâmpada C.O interruptor D acende/apaga a
lâmpada E.
ATENÇÃO Antes de sair do veículo,
certificar-se de que ambos os
interruptores estão na posição central:
ao fechar as portas, as luzes
apagam-se evitando deste modo
descarregar a bateria.
Em todo caso, se se esquecer o
interruptor na posição sempre acesa, o
plafonier apaga-se automaticamente
cerca de 15 minutos após desligar
o motor.
TEMPORIZAÇÃO DAS
LUZES DO PLAFONIER
Em algumas versões, para facilitar a
entrada/saída do veículo, em especial
de noite ou em lugares pouco
iluminados, estão à disposição duas
lógicas de temporização.
Temporização ao entrar
no veículo
As luzes do plafonier acendem-se
segundo as seguintes modalidades:
❒durante cerca de 10 segundos após
o desbloqueio das portas;
❒durante cerca de 3 mintos após a
abertura de uma das portas;
35A0K0805
45

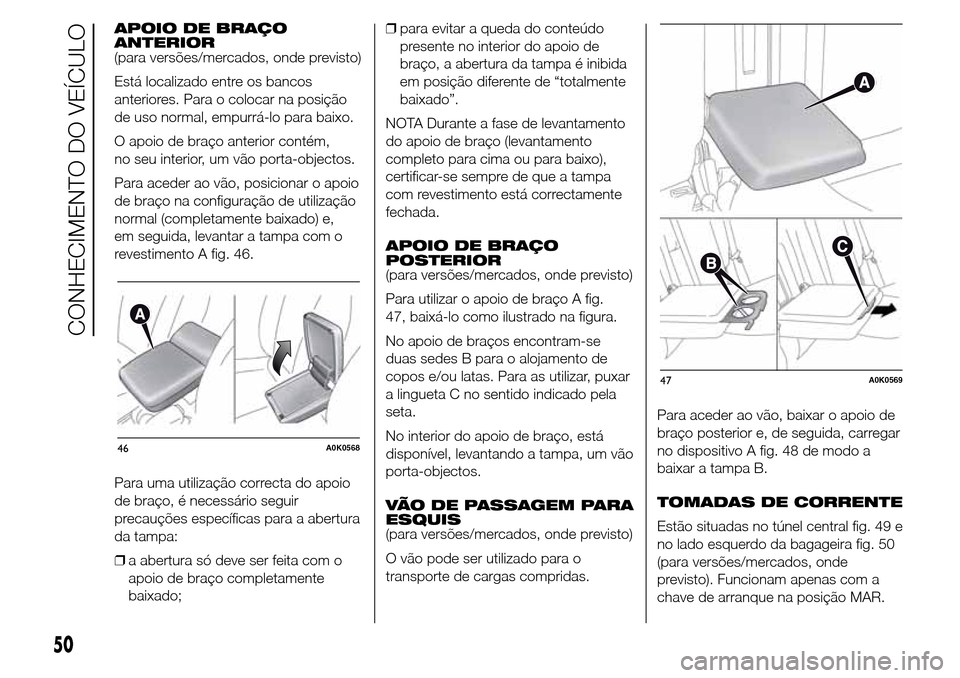

APOIO DE BRAÇO
ANTERIOR
(para versões/mercados, onde previsto)
Está localizado entre os bancos
anteriores. Para o colocar na posição
de uso normal, empurrá-lo para baixo.
O apoio de braço anterior contém,
no seu interior, um vão porta-objectos.
Para aceder ao vão, posicionar o apoio
de braço na configuração de utilização
normal (completamente baixado) e,
em seguida, levantar a tampa com o
revestimento A fig. 46.
Para uma utilização correcta do apoio
de braço, é necessário seguir
precauções específicas para a abertura
da tampa:
❒a abertura só deve ser feita com o
apoio de braço completamente
baixado;❒para evitar a queda do conteúdo
presente no interior do apoio de
braço, a abertura da tampa é inibida
em posição diferente de “totalmente
baixado”.
NOTA Durante a fase de levantamento
do apoio de braço (levantamento
completo para cima ou para baixo),
certificar-se sempre de que a tampa
com revestimento está correctamente
fechada.
APOIO DE BRAÇO
POSTERIOR
(para versões/mercados, onde previsto)
Para utilizar o apoio de braço A fig.
47, baixá-lo como ilustrado na figura.
No apoio de braços encontram-se
duas sedes B para o alojamento de
copos e/ou latas. Para as utilizar, puxar
a lingueta C no sentido indicado pela
seta.
No interior do apoio de braço, está
disponível, levantando a tampa, um vão
porta-objectos.
VÃO DE PASSAGEM PARA
ESQUIS
(para versões/mercados, onde previsto)
O vão pode ser utilizado para o
transporte de cargas compridas.Para aceder ao vão, baixar o apoio de
braço posterior e, de seguida, carregar
no dispositivo A fig. 48 de modo a
baixar a tampa B.
TOMADAS DE CORRENTE
Estão situadas no túnel central fig. 49 e
no lado esquerdo da bagageira fig. 50
(para versões/mercados, onde
previsto). Funcionam apenas com a
chave de arranque na posição MAR.
46A0K0568
47A0K0569
50
CONHECIMENTO DO VEÍCULO

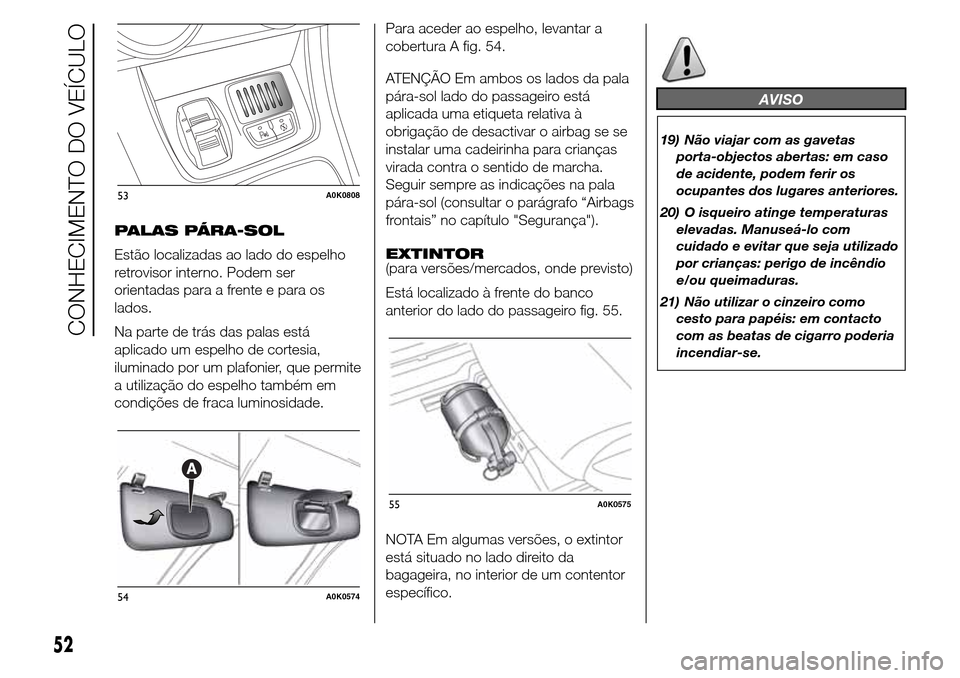

PALAS PÁRA-SOL
Estão localizadas ao lado do espelho
retrovisor interno. Podem ser
orientadas para a frente e para os
lados.
Na parte de trás das palas está
aplicado um espelho de cortesia,
iluminado por um plafonier, que permite
a utilização do espelho também em
condições de fraca luminosidade.Para aceder ao espelho, levantar a
cobertura A fig. 54.
ATENÇÃO Em ambos os lados da pala
pára-sol lado do passageiro está
aplicada uma etiqueta relativa à
obrigação de desactivar o airbag se se
instalar uma cadeirinha para crianças
virada contra o sentido de marcha.
Seguir sempre as indicações na pala
pára-sol (consultar o parágrafo “Airbags
frontais” no capítulo "Segurança").
EXTINTOR
(para versões/mercados, onde previsto)
Está localizado à frente do banco
anterior do lado do passageiro fig. 55.
NOTA Em algumas versões, o extintor
está situado no lado direito da
bagageira, no interior de um contentor
específico.
AVISO
19) Não viajar com as gavetas
porta-objectos abertas: em caso
de acidente, podem ferir os
ocupantes dos lugares anteriores.
20) O isqueiro atinge temperaturas
elevadas. Manuseá-lo com
cuidado e evitar que seja utilizado
por crianças: perigo de incêndio
e/ou queimaduras.
21) Não utilizar o cinzeiro como
cesto para papéis: em contacto
com as beatas de cigarro poderia
incendiar-se.
53A0K0808
54A0K0574
55A0K0575
52
CONHECIMENTO DO VEÍCULO

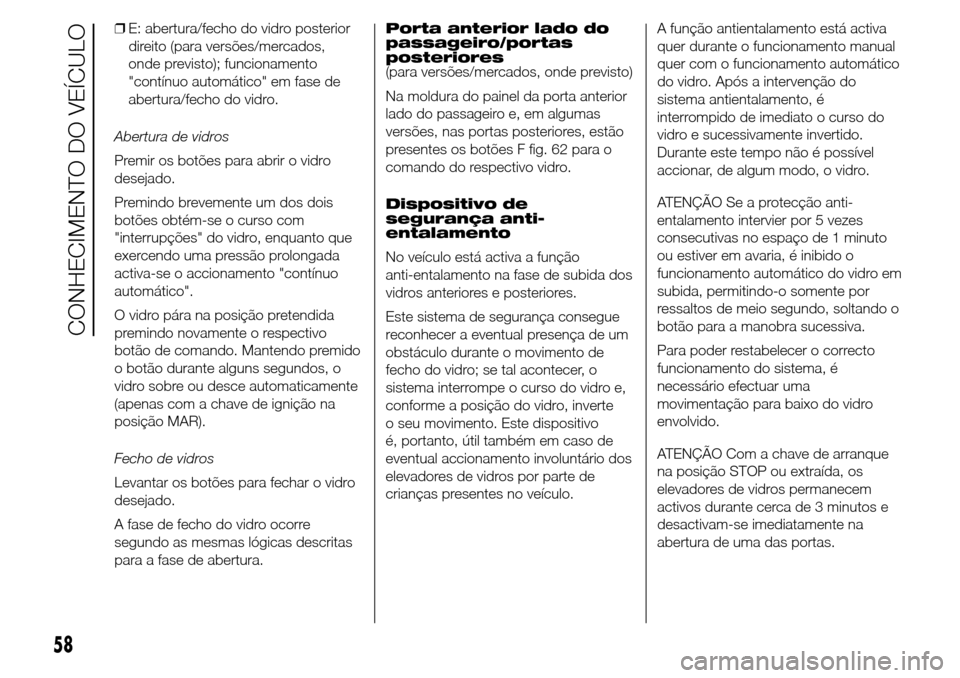

❒E: abertura/fecho do vidro posterior
direito (para versões/mercados,
onde previsto); funcionamento
"contínuo automático" em fase de
abertura/fecho do vidro.
Abertura de vidros
Premir os botões para abrir o vidro
desejado.
Premindo brevemente um dos dois
botões obtém-se o curso com
"interrupções" do vidro, enquanto que
exercendo uma pressão prolongada
activa-se o accionamento "contínuo
automático".
O vidro pára na posição pretendida
premindo novamente o respectivo
botão de comando. Mantendo premido
o botão durante alguns segundos, o
vidro sobre ou desce automaticamente
(apenas com a chave de ignição na
posição MAR).
Fecho de vidros
Levantar os botões para fechar o vidro
desejado.
A fase de fecho do vidro ocorre
segundo as mesmas lógicas descritas
para a fase de abertura.Porta anterior lado do
passageiro/portas
posteriores
(para versões/mercados, onde previsto)
Na moldura do painel da porta anterior
lado do passageiro e, em algumas
versões, nas portas posteriores, estão
presentes os botões F fig. 62 para o
comando do respectivo vidro.
Dispositivo de
segurança anti-
entalamento
No veículo está activa a função
anti-entalamento na fase de subida dos
vidros anteriores e posteriores.
Este sistema de segurança consegue
reconhecer a eventual presença de um
obstáculo durante o movimento de
fecho do vidro; se tal acontecer, o
sistema interrompe o curso do vidro e,
conforme a posição do vidro, inverte
o seu movimento. Este dispositivo
é, portanto, útil também em caso de
eventual accionamento involuntário dos
elevadores de vidros por parte de
crianças presentes no veículo.A função antientalamento está activa
quer durante o funcionamento manual
quer com o funcionamento automático
do vidro. Após a intervenção do
sistema antientalamento, é
interrompido de imediato o curso do
vidro e sucessivamente invertido.
Durante este tempo não é possível
accionar, de algum modo, o vidro.
ATENÇÃO Se a protecção anti-
entalamento intervier por 5 vezes
consecutivas no espaço de 1 minuto
ou estiver em avaria, é inibido o
funcionamento automático do vidro em
subida, permitindo-o somente por
ressaltos de meio segundo, soltando o
botão para a manobra sucessiva.
Para poder restabelecer o correcto
funcionamento do sistema, é
necessário efectuar uma
movimentação para baixo do vidro
envolvido.
ATENÇÃO Com a chave de arranque
na posição STOP ou extraída, os
elevadores de vidros permanecem
activos durante cerca de 3 minutos e
desactivam-se imediatamente na
abertura de uma das portas.
58
CONHECIMENTO DO VEÍCULO

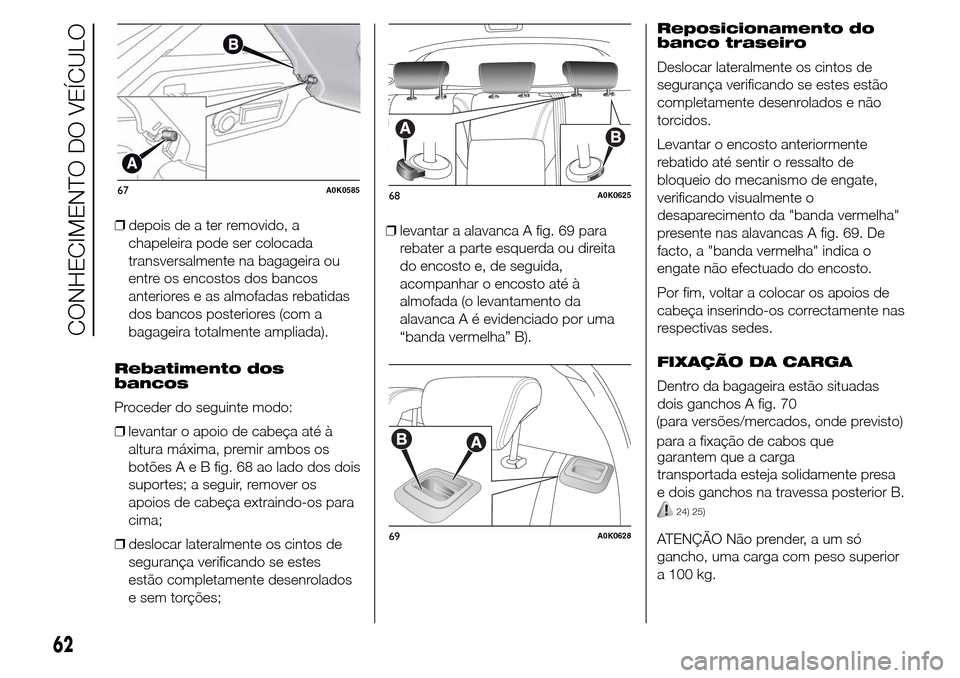

❒depois de a ter removido, a
chapeleira pode ser colocada
transversalmente na bagageira ou
entre os encostos dos bancos
anteriores e as almofadas rebatidas
dos bancos posteriores (com a
bagageira totalmente ampliada).
Rebatimento dos
bancos
Proceder do seguinte modo:
❒levantar o apoio de cabeça até à
altura máxima, premir ambos os
botõesAeBfig. 68 ao lado dos dois
suportes; a seguir, remover os
apoios de cabeça extraindo-os para
cima;
❒deslocar lateralmente os cintos de
segurança verificando se estes
estão completamente desenrolados
e sem torções;❒levantar a alavanca A fig. 69 para
rebater a parte esquerda ou direita
do encosto e, de seguida,
acompanhar o encosto até à
almofada (o levantamento da
alavanca A é evidenciado por uma
“banda vermelha” B).Reposicionamento do
banco traseiro
Deslocar lateralmente os cintos de
segurança verificando se estes estão
completamente desenrolados e não
torcidos.
Levantar o encosto anteriormente
rebatido até sentir o ressalto de
bloqueio do mecanismo de engate,
verificando visualmente o
desaparecimento da "banda vermelha"
presente nas alavancas A fig. 69. De
facto, a "banda vermelha" indica o
engate não efectuado do encosto.
Por fim, voltar a colocar os apoios de
cabeça inserindo-os correctamente nas
respectivas sedes.
FIXAÇÃO DA CARGA
Dentro da bagageira estão situadas
dois ganchos A fig. 70
garantem que a carga
transportada esteja solidamente presa
e dois ganchos na travessa posterior B.
24) 25)
ATENÇÃO Não prender, a um só
gancho, uma carga com peso superior
a 100 kg.
67A0K058568A0K0625
69A0K0628
62
CONHECIMENTO DO VEÍCULO
(para versões/mercados, onde previsto)
para a fixação
de cabos que

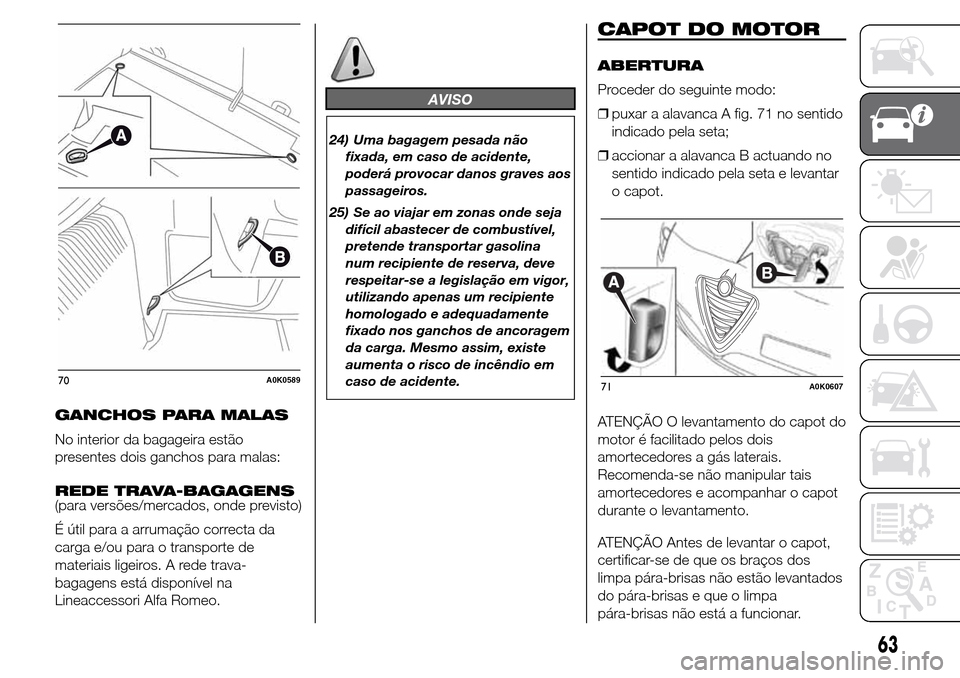

GANCHOS PARA MALAS
No interior da bagageira estão
presentes dois ganchos para malas:
REDE TRAVA-BAGAGENS
(para versões/mercados, onde previsto)
É útil para a arrumação correcta da
carga e/ou para o transporte de
materiais ligeiros. A rede trava-
bagagens está disponível na
Lineaccessori Alfa Romeo.
AVISO
24) Uma bagagem pesada não
fixada, em caso de acidente,
poderá provocar danos graves aos
passageiros.
25) Se ao viajar em zonas onde seja
difícil abastecer de combustível,
pretende transportar gasolina
num recipiente de reserva, deve
respeitar-se a legislação em vigor,
utilizando apenas um recipiente
homologado e adequadamente
fixado nos ganchos de ancoragem
da carga. Mesmo assim, existe
aumenta o risco de incêndio em
caso de acidente.
CAPOT DO MOTOR
ABERTURA
Proceder do seguinte modo:
❒puxar a alavanca A fig. 71 no sentido
indicado pela seta;
❒accionar a alavanca B actuando no
sentido indicado pela seta e levantar
o capot.
ATENÇÃO O levantamento do capot do
motor é facilitado pelos dois
amortecedores a gás laterais.
Recomenda-se não manipular tais
amortecedores e acompanhar o capot
durante o levantamento.
ATENÇÃO Antes de levantar o capot,
certificar-se de que os braços dos
limpa pára-brisas não estão levantados
do pára-brisas e que o limpa
pára-brisas não está a funcionar.
70A0K058971A0K0607
63

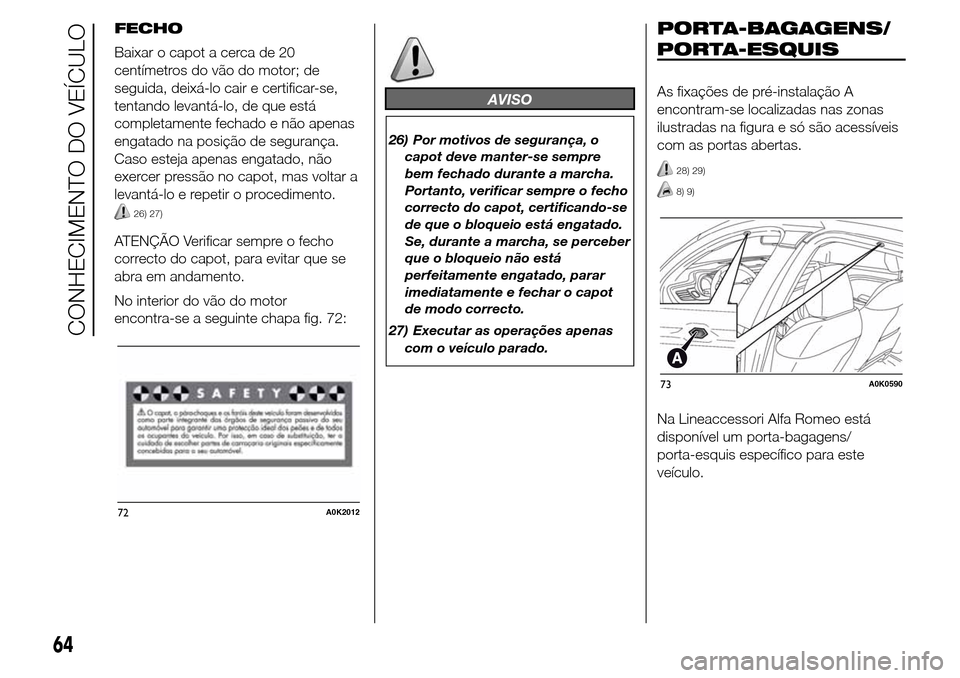

FECHO
Baixar o capot a cerca de 20
centímetros do vão do motor; de
seguida, deixá-lo cair e certificar-se,
tentando levantá-lo, de que está
completamente fechado e não apenas
engatado na posição de segurança.
Caso esteja apenas engatado, não
exercer pressão no capot, mas voltar a
levantá-lo e repetir o procedimento.
26) 27)
ATENÇÃO Verificar sempre o fecho
correcto do capot, para evitar que se
abra em andamento.
No interior do vão do motor
encontra-se a seguinte chapa fig. 72:
AVISO
26) Por motivos de segurança, o
capot deve manter-se sempre
bem fechado durante a marcha.
Portanto, verificar sempre o fecho
correcto do capot, certificando-se
de que o bloqueio está engatado.
Se, durante a marcha, se perceber
que o bloqueio não está
perfeitamente engatado, parar
imediatamente e fechar o capot
de modo correcto.
27) Executar as operações apenas
com o veículo parado.
PORTA-BAGAGENS/
As fixações de pré-instalação A
encontram-se localizadas nas zonas
ilustradas na figura e só são acessíveis
com as portas abertas.
28) 29)
8) 9)
Na Lineaccessori Alfa Romeo está
disponível um porta-bagagens/
porta-esquis específico para este
veículo.
72A0K2012
73A0K0590
64
CONHECIMENTO DO VEÍCULO
PORTA-ESQUIS

AVISO
28) Depois de percorrer alguns
quilómetros, voltar a verificar se
os parafusos das fixações estão
bem apertados.
29) Repartir uniformemente a carga
e ter em conta, durante a
condução, a sensibilidade
acrescida do veículo ao vento
lateral.
ATENÇÃO
8) Não exceder as cargas máximas
permitidas (consultar o capítulo
"Dados técnicos").
9) Respeitar escrupulosamente as
disposições legislativas vigentes
relativas às medidas máximas.
FARÓIS
ORIENTAÇÃO DO FEIXE
LUMINOSO
Uma correcta orientação dos faróis é
um factor determinante para o conforto
e a segurança, não só do condutor,
mas também dos outros utilizadores da
estrada. Além disso, constitui uma
norma precisa do código da Estrada.
Para garantir a si próprios e a outrém
as melhores condições de visibilidade,
ao viajar com os faróis acesos, é
necessário ter uma focagem correcta
dos faróis. Para o controlo e a eventual
regulação, dirigir-se à Rede de
Assistência Alfa Romeo.
CORRECTOR DE
FOCAGEM DOS FARÓIS
Funciona com a chave de arranque na
posição MAR e com os faróis de
médios acesos.
Regulação da focagem
dos faróis
Para a regulação, premir os botões
efig. 74. No display é
visualizada a posição relativa à
regulação.
Posição 0: uma ou duas pessoas nos
bancos anteriores.
Posição 1: 4 pessoas.
Posição 2: 4 pessoas + carga na
bagageira.
Posição 3: condutor + carga máxima
admitida toda localizada
na bagageira.
ATENÇÃO Controlar a orientação
sempre que se mudar o peso da carga
transportada.
ATENÇÃO Se o veículo estiver
equipado com faróis Bi-Xénon, o
controlo da orientação dos faróis é
electrónico, pelo que os botões
e
não estão presentes.
74A0K0541
65
