2016.5 OPEL ZAFIRA C Priručnik za vlasnika (in Croatian)

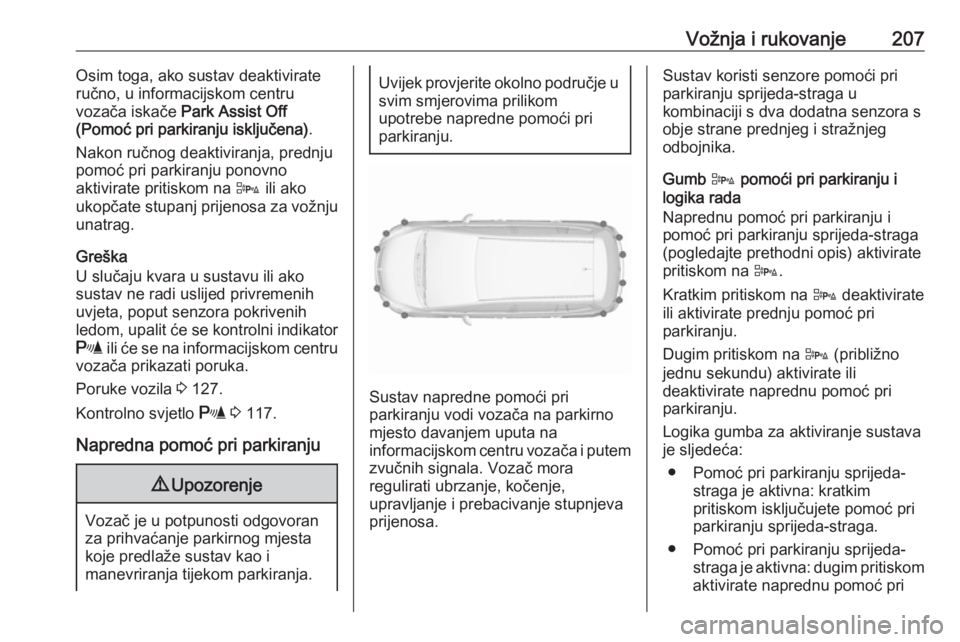

Vožnja i rukovanje207Osim toga, ako sustav deaktivirate
ručno, u informacijskom centru
vozača iskače Park Assist Off
(Pomoć pri parkiranju isključena) .
Nakon ručnog deaktiviranja, prednju pomoć pri parkiranju ponovno
aktivirate pritiskom na D ili ako
ukopčate stupanj prijenosa za vožnju
unatrag.
Greška
U slučaju kvara u sustavu ili ako
sustav ne radi uslijed privremenih
uvjeta, poput senzora pokrivenih
ledom, upalit će se kontrolni indikator
r ili će se na informacijskom centru
vozača prikazati poruka.
Poruke vozila 3 127.
Kontrolno svjetlo r 3 117.
Napredna pomoć pri parkiranju9 Upozorenje
Vozač je u potpunosti odgovoran
za prihvaćanje parkirnog mjesta koje predlaže sustav kao i
manevriranja tijekom parkiranja.
Uvijek provjerite okolno područje u svim smjerovima prilikom
upotrebe napredne pomoći pri
parkiranju.
Sustav napredne pomoći pri
parkiranju vodi vozača na parkirno
mjesto davanjem uputa na
informacijskom centru vozača i putem
zvučnih signala. Vozač mora
regulirati ubrzanje, kočenje,
upravljanje i prebacivanje stupnjeva
prijenosa.
Sustav koristi senzore pomoći pri
parkiranju sprijeda-straga u
kombinaciji s dva dodatna senzora s
obje strane prednjeg i stražnjeg
odbojnika.
Gumb D pomoći pri parkiranju i
logika rada
Naprednu pomoć pri parkiranju i
pomoć pri parkiranju sprijeda-straga
(pogledajte prethodni opis) aktivirate
pritiskom na D.
Kratkim pritiskom na D deaktivirate
ili aktivirate prednju pomoć pri
parkiranju.
Dugim pritiskom na D (približno
jednu sekundu) aktivirate ili
deaktivirate naprednu pomoć pri
parkiranju.
Logika gumba za aktiviranje sustava
je sljedeća:
● Pomoć pri parkiranju sprijeda- straga je aktivna: kratkim
pritiskom isključujete pomoć pri
parkiranju sprijeda-straga.
● Pomoć pri parkiranju sprijeda- straga je aktivna: dugim pritiskom
aktivirate naprednu pomoć pri

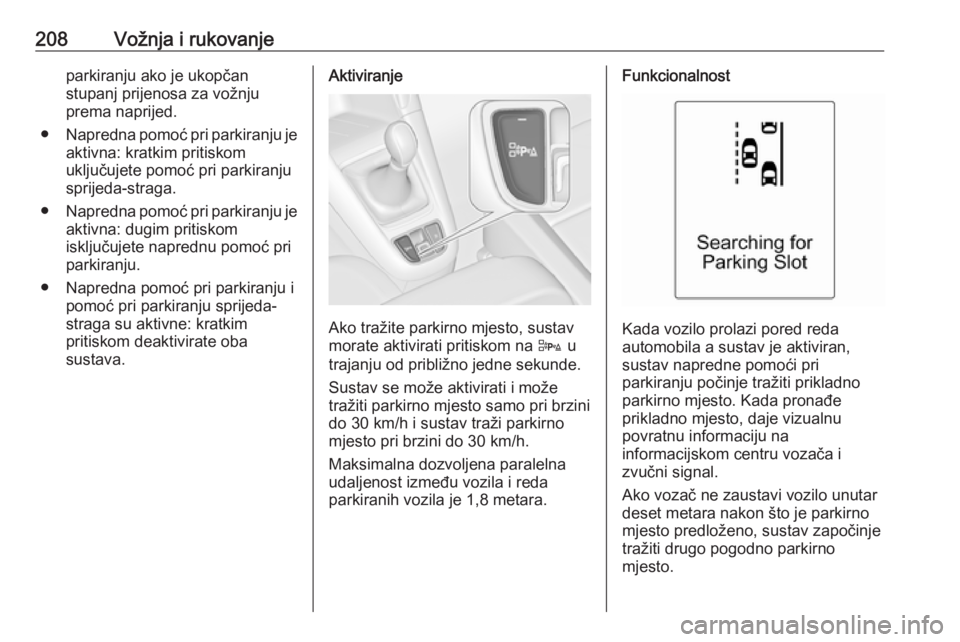

208Vožnja i rukovanjeparkiranju ako je ukopčan
stupanj prijenosa za vožnju
prema naprijed.
● Napredna pomoć pri parkiranju je
aktivna: kratkim pritiskom
uključujete pomoć pri parkiranju
sprijeda-straga.
● Napredna pomoć pri parkiranju je
aktivna: dugim pritiskom
isključujete naprednu pomoć pri parkiranju.
● Napredna pomoć pri parkiranju i pomoć pri parkiranju sprijeda-
straga su aktivne: kratkim
pritiskom deaktivirate oba
sustava.Aktiviranje
Ako tražite parkirno mjesto, sustav
morate aktivirati pritiskom na D u
trajanju od približno jedne sekunde.
Sustav se može aktivirati i može
tražiti parkirno mjesto samo pri brzini
do 30 km/h i sustav traži parkirno
mjesto pri brzini do 30 km/h.
Maksimalna dozvoljena paralelna
udaljenost između vozila i reda
parkiranih vozila je 1,8 metara.
Funkcionalnost
Kada vozilo prolazi pored reda
automobila a sustav je aktiviran,
sustav napredne pomoći pri
parkiranju počinje tražiti prikladno
parkirno mjesto. Kada pronađe
prikladno mjesto, daje vizualnu
povratnu informaciju na
informacijskom centru vozača i
zvučni signal.
Ako vozač ne zaustavi vozilo unutar
deset metara nakon što je parkirno
mjesto predloženo, sustav započinje
tražiti drugo pogodno parkirno
mjesto.

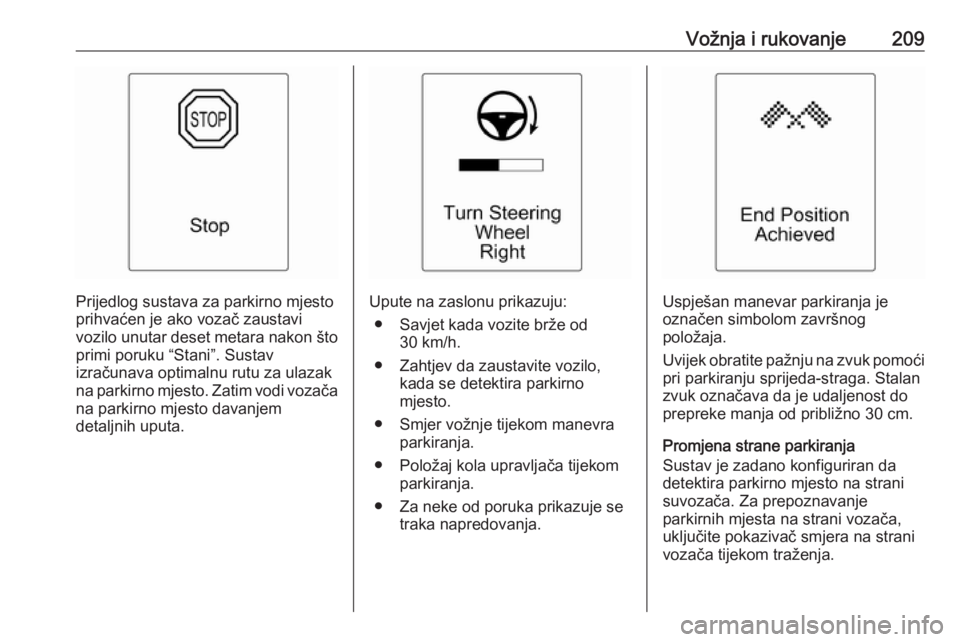

Vožnja i rukovanje209
Prijedlog sustava za parkirno mjesto
prihvaćen je ako vozač zaustavi
vozilo unutar deset metara nakon što primi poruku “Stani”. Sustav
izračunava optimalnu rutu za ulazak
na parkirno mjesto. Zatim vodi vozača
na parkirno mjesto davanjem
detaljnih uputa.Upute na zaslonu prikazuju:
● Savjet kada vozite brže od 30 km/h.
● Zahtjev da zaustavite vozilo, kada se detektira parkirno
mjesto.
● Smjer vožnje tijekom manevra parkiranja.
● Položaj kola upravljača tijekom parkiranja.
● Za neke od poruka prikazuje se traka napredovanja.Uspješan manevar parkiranja je
označen simbolom završnog
položaja.
Uvijek obratite pažnju na zvuk pomoći
pri parkiranju sprijeda-straga. Stalan
zvuk označava da je udaljenost do
prepreke manja od približno 30 cm.
Promjena strane parkiranja
Sustav je zadano konfiguriran da
detektira parkirno mjesto na strani
suvozača. Za prepoznavanje
parkirnih mjesta na strani vozača,
uključite pokazivač smjera na strani
vozača tijekom traženja.

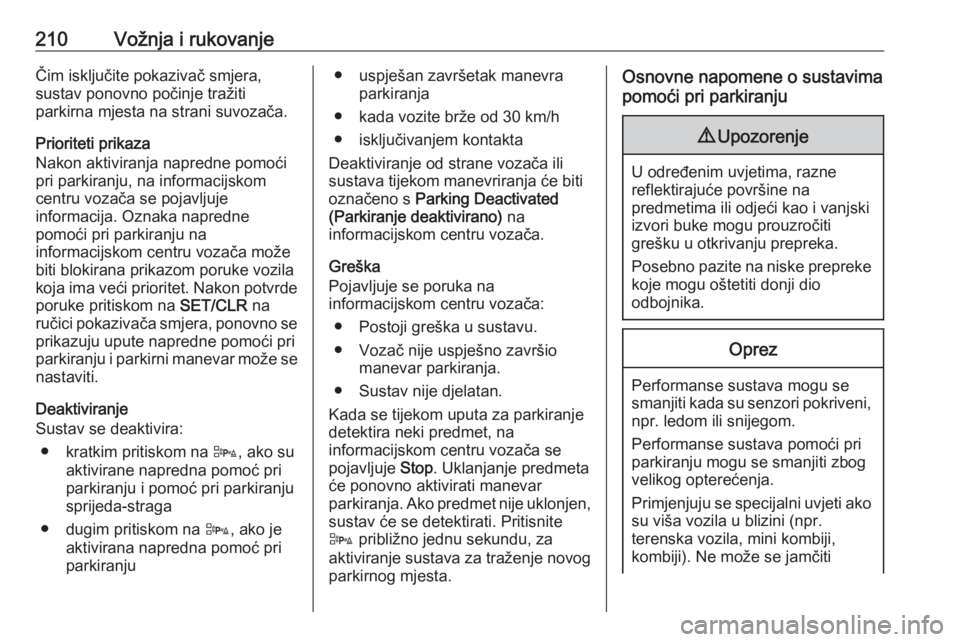

210Vožnja i rukovanjeČim isključite pokazivač smjera,
sustav ponovno počinje tražiti
parkirna mjesta na strani suvozača.
Prioriteti prikaza
Nakon aktiviranja napredne pomoći pri parkiranju, na informacijskom
centru vozača se pojavljuje
informacija. Oznaka napredne
pomoći pri parkiranju na
informacijskom centru vozača može
biti blokirana prikazom poruke vozila koja ima veći prioritet. Nakon potvrde poruke pritiskom na SET/CLR na
ručici pokazivača smjera, ponovno se
prikazuju upute napredne pomoći pri
parkiranju i parkirni manevar može se nastaviti.
Deaktiviranje
Sustav se deaktivira:
● kratkim pritiskom na D, ako su
aktivirane napredna pomoć pri
parkiranju i pomoć pri parkiranju
sprijeda-straga
● dugim pritiskom na D, ako je
aktivirana napredna pomoć pri parkiranju● uspješan završetak manevra parkiranja
● kada vozite brže od 30 km/h ● isključivanjem kontakta
Deaktiviranje od strane vozača ili
sustava tijekom manevriranja će biti označeno s Parking Deactivated
(Parkiranje deaktivirano) na
informacijskom centru vozača.
Greška
Pojavljuje se poruka na
informacijskom centru vozača:
● Postoji greška u sustavu.
● Vozač nije uspješno završio manevar parkiranja.
● Sustav nije djelatan.
Kada se tijekom uputa za parkiranje
detektira neki predmet, na
informacijskom centru vozača se
pojavljuje Stop. Uklanjanje predmeta
će ponovno aktivirati manevar
parkiranja. Ako predmet nije uklonjen,
sustav će se detektirati. Pritisnite
D približno jednu sekundu, za
aktiviranje sustava za traženje novog
parkirnog mjesta.Osnovne napomene o sustavima
pomoći pri parkiranju9 Upozorenje
U određenim uvjetima, razne
reflektirajuće površine na
predmetima ili odjeći kao i vanjski
izvori buke mogu prouzročiti
grešku u otkrivanju prepreka.
Posebno pazite na niske prepreke
koje mogu oštetiti donji dio
odbojnika.
Oprez
Performanse sustava mogu se smanjiti kada su senzori pokriveni,
npr. ledom ili snijegom.
Performanse sustava pomoći pri parkiranju mogu se smanjiti zbogvelikog opterećenja.
Primjenjuju se specijalni uvjeti ako su viša vozila u blizini (npr.
terenska vozila, mini kombiji,
kombiji). Ne može se jamčiti

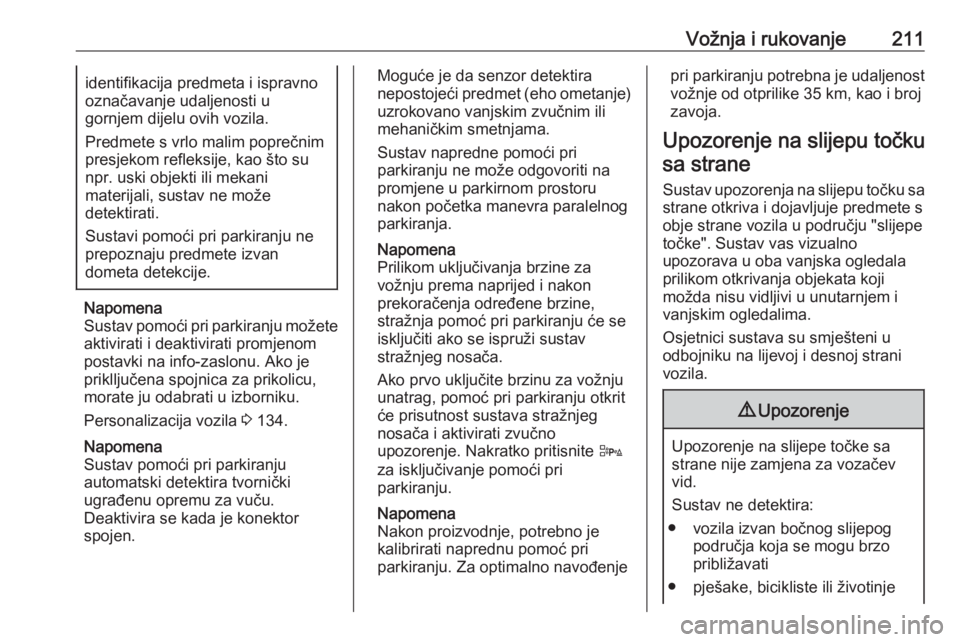

Vožnja i rukovanje211identifikacija predmeta i ispravno
označavanje udaljenosti u
gornjem dijelu ovih vozila.
Predmete s vrlo malim poprečnim
presjekom refleksije, kao što su
npr. uski objekti ili mekani
materijali, sustav ne može
detektirati.
Sustavi pomoći pri parkiranju ne
prepoznaju predmete izvan
dometa detekcije.
Napomena
Sustav pomoći pri parkiranju možete
aktivirati i deaktivirati promjenom
postavki na info-zaslonu. Ako je
priklljučena spojnica za prikolicu,
morate ju odabrati u izborniku.
Personalizacija vozila 3 134.
Napomena
Sustav pomoći pri parkiranju
automatski detektira tvornički
ugrađenu opremu za vuču.
Deaktivira se kada je konektor
spojen.
Moguće je da senzor detektira
nepostojeći predmet (eho ometanje) uzrokovano vanjskim zvučnim ili
mehaničkim smetnjama.
Sustav napredne pomoći pri
parkiranju ne može odgovoriti na
promjene u parkirnom prostoru
nakon početka manevra paralelnog
parkiranja.
Napomena
Prilikom uključivanja brzine za
vožnju prema naprijed i nakon
prekoračenja određene brzine,
stražnja pomoć pri parkiranju će se
isključiti ako se ispruži sustav
stražnjeg nosača.
Ako prvo uključite brzinu za vožnju
unatrag, pomoć pri parkiranju otkrit
će prisutnost sustava stražnjeg
nosača i aktivirati zvučno
upozorenje. Nakratko pritisnite D
za isključivanje pomoći pri
parkiranju.
Napomena
Nakon proizvodnje, potrebno je
kalibrirati naprednu pomoć pri
parkiranju. Za optimalno navođenjepri parkiranju potrebna je udaljenost
vožnje od otprilike 35 km, kao i broj zavoja.
Upozorenje na slijepu točku sa strane
Sustav upozorenja na slijepu točku sa
strane otkriva i dojavljuje predmete s
obje strane vozila u području "slijepe
točke". Sustav vas vizualno
upozorava u oba vanjska ogledala
prilikom otkrivanja objekata koji
možda nisu vidljivi u unutarnjem i
vanjskim ogledalima.
Osjetnici sustava su smješteni u
odbojniku na lijevoj i desnoj strani
vozila.9 Upozorenje
Upozorenje na slijepe točke sa
strane nije zamjena za vozačev vid.
Sustav ne detektira:
● vozila izvan bočnog slijepog područja koja se mogu brzo
približavati
● pješake, bicikliste ili životinje

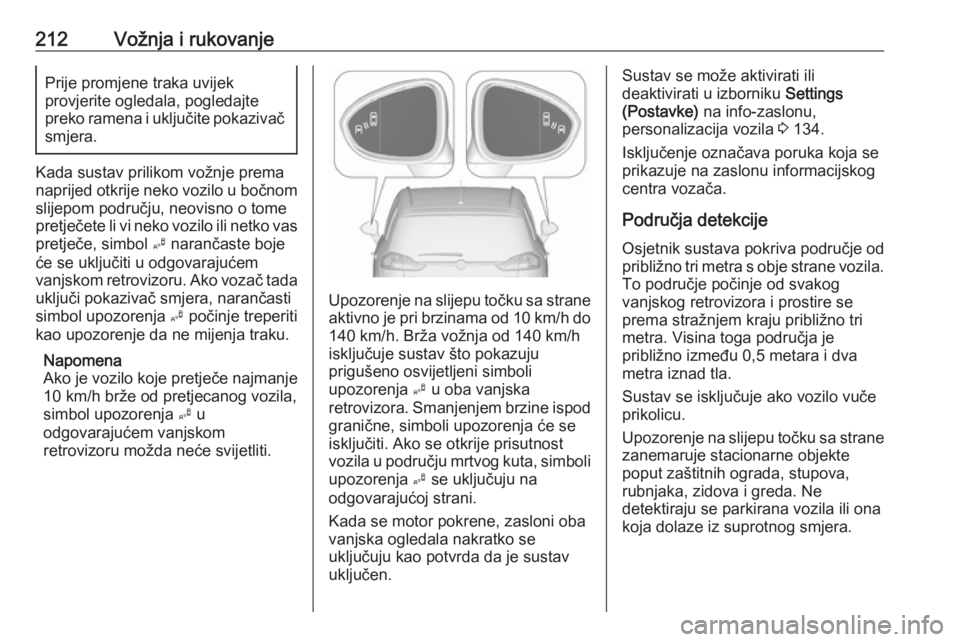

212Vožnja i rukovanjePrije promjene traka uvijek
provjerite ogledala, pogledajte
preko ramena i uključite pokazivač
smjera.
Kada sustav prilikom vožnje prema
naprijed otkrije neko vozilo u bočnom
slijepom području, neovisno o tome pretječete li vi neko vozilo ili netko vas
pretječe, simbol B narančaste boje
će se uključiti u odgovarajućem
vanjskom retrovizoru. Ako vozač tada uključi pokazivač smjera, narančasti
simbol upozorenja B počinje treperiti
kao upozorenje da ne mijenja traku.
Napomena
Ako je vozilo koje pretječe najmanje
10 km/h brže od pretjecanog vozila,
simbol upozorenja B u
odgovarajućem vanjskom
retrovizoru možda neće svijetliti.
Upozorenje na slijepu točku sa strane
aktivno je pri brzinama od 10 km/h do 140 km/h. Brža vožnja od 140 km/h
isključuje sustav što pokazuju
prigušeno osvijetljeni simboli
upozorenja B u oba vanjska
retrovizora. Smanjenjem brzine ispod granične, simboli upozorenja će se
isključiti. Ako se otkrije prisutnost vozila u području mrtvog kuta, simboli
upozorenja B se uključuju na
odgovarajućoj strani.
Kada se motor pokrene, zasloni oba
vanjska ogledala nakratko se
uključuju kao potvrda da je sustav
uključen.
Sustav se može aktivirati ili
deaktivirati u izborniku Settings
(Postavke) na info-zaslonu,
personalizacija vozila 3 134.
Isključenje označava poruka koja se prikazuje na zaslonu informacijskog
centra vozača.
Područja detekcije
Osjetnik sustava pokriva područje od
približno tri metra s obje strane vozila. To područje počinje od svakog
vanjskog retrovizora i prostire se
prema stražnjem kraju približno tri
metra. Visina toga područja je
približno između 0,5 metara i dva
metra iznad tla.
Sustav se isključuje ako vozilo vuče
prikolicu.
Upozorenje na slijepu točku sa strane
zanemaruje stacionarne objekte
poput zaštitnih ograda, stupova,
rubnjaka, zidova i greda. Ne
detektiraju se parkirana vozila ili ona
koja dolaze iz suprotnog smjera.

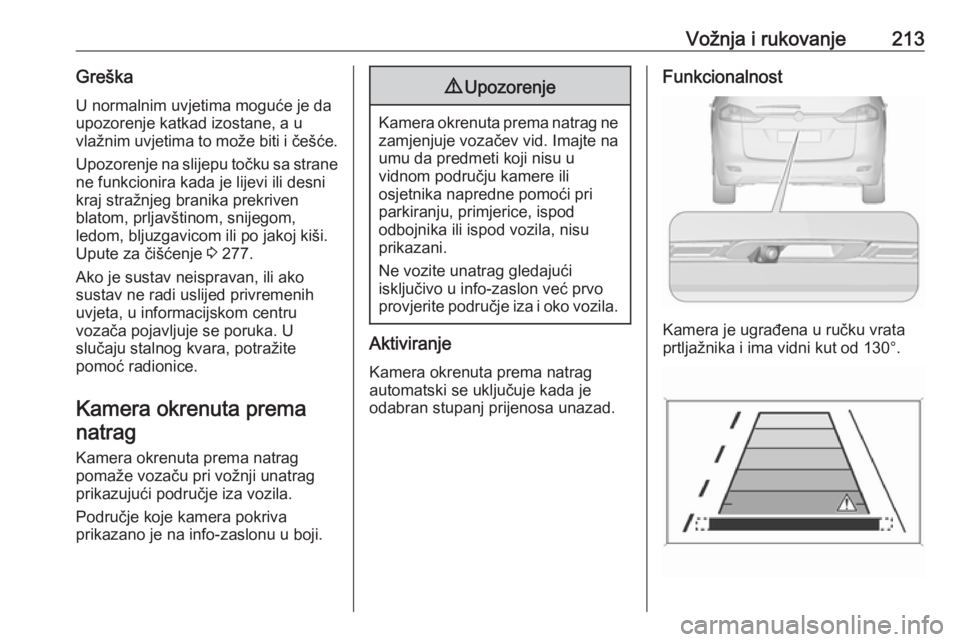

Vožnja i rukovanje213GreškaU normalnim uvjetima moguće je da
upozorenje katkad izostane, a u
vlažnim uvjetima to može biti i češće.
Upozorenje na slijepu točku sa strane ne funkcionira kada je lijevi ili desni
kraj stražnjeg branika prekriven
blatom, prljavštinom, snijegom,
ledom, bljuzgavicom ili po jakoj kiši.
Upute za čišćenje 3 277.
Ako je sustav neispravan, ili ako
sustav ne radi uslijed privremenih
uvjeta, u informacijskom centru
vozača pojavljuje se poruka. U
slučaju stalnog kvara, potražite
pomoć radionice.
Kamera okrenuta prema natrag
Kamera okrenuta prema natrag
pomaže vozaču pri vožnji unatrag
prikazujući područje iza vozila.
Područje koje kamera pokriva
prikazano je na info-zaslonu u boji.9 Upozorenje
Kamera okrenuta prema natrag ne
zamjenjuje vozačev vid. Imajte na
umu da predmeti koji nisu u
vidnom području kamere ili
osjetnika napredne pomoći pri
parkiranju, primjerice, ispod
odbojnika ili ispod vozila, nisu
prikazani.
Ne vozite unatrag gledajući
isključivo u info-zaslon već prvo
provjerite područje iza i oko vozila.
Aktiviranje
Kamera okrenuta prema natrag
automatski se uključuje kada je
odabran stupanj prijenosa unazad.
Funkcionalnost
Kamera je ugrađena u ručku vrata
prtljažnika i ima vidni kut od 130°.

214Vožnja i rukovanjeZbog visokog položaja kamere vidi sei stražnji odbojnik što označava
položaj.
Područje koje kamera prikazuje je
ograničeno. Udaljenost od predmeta
prikazanog na zaslonu različita je od
stvarne udaljenosti.
Linije za navođenje
Dinamičke linije za navođenje su
vodoravne crte prikazane na zaslonu
u intervalima od jednog metra koje
definiraju udaljenost od prikazanih
predmeta.
Putanja vozila prikazuje se sukladno
kutu zakreta upravljača.
Funkciju možete deaktivirati u
izborniku Settings (postavke) na
info-zaslonu. Personalizacija vozila
3 134.
Simboli upozorenja
Simboli upozorenja obilježeni su
trokutima 9 na slici i prikazuju
prepreke koje su otkrili stražnji
osjetnici napredne pomoći pri
parkiranju.
Prikaz postavki
Navi 650/Navi 950 : Svjetlinu možete
podesiti tipkama gore/dolje na
višefunkcijskom kotačiću.
CD 600 : Svjetlinu možete podesiti
tako da prvo pritisnete, a zatim
okrenete višefunkcijski kotačić.
Deaktiviranje Kamera se isključuje nakon prelaska
određene brzine pri vožnji prema
naprijed, ili ako se ne uključi brzina za vožnju unatrag kroz približno deset
sekundi.
Aktiviranje ili deaktiviranje kamere za
pogled prema natrag možete
promijeniti u izborniku Settings
(postavke) na info-zaslonu.
Personalizacija vozila 3 134.
Greška Poruke o kvaru prikazane su uz 9 na
gornjoj crti info-zaslona.
Kamera okrenuta prema natrag
možda neće raditi ispravno kada:
● Okolina je u mraku.
● Ako sunčeve zrake ili snop prednjih svjetala svijetle ravno u
objektiv kamere.
