2016.5 OPEL ZAFIRA C Priručnik za vlasnika (in Croatian)

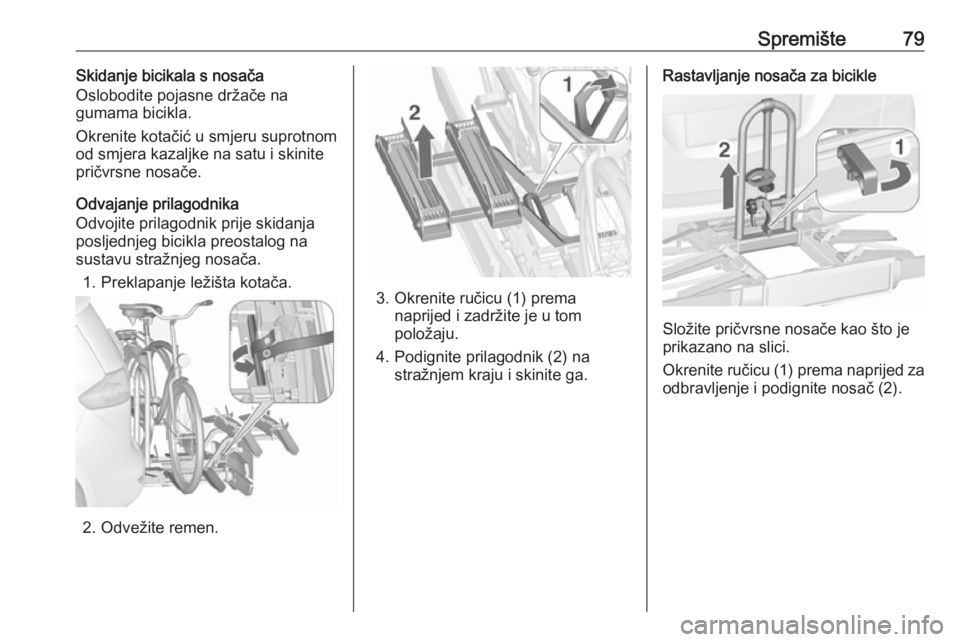

Spremište79Skidanje bicikala s nosača
Oslobodite pojasne držače na
gumama bicikla.
Okrenite kotačić u smjeru suprotnom
od smjera kazaljke na satu i skinite
pričvrsne nosače.
Odvajanje prilagodnika
Odvojite prilagodnik prije skidanja
posljednjeg bicikla preostalog na sustavu stražnjeg nosača.
1. Preklapanje ležišta kotača.
2. Odvežite remen.
3. Okrenite ručicu (1) prema naprijed i zadržite je u tom
položaju.
4. Podignite prilagodnik (2) na stražnjem kraju i skinite ga.
Rastavljanje nosača za bicikle
Složite pričvrsne nosače kao što je
prikazano na slici.
Okrenite ručicu (1) prema naprijed za odbravljenje i podignite nosač (2).

80Spremište
Preklopite nosač unazad i nakon toga
ga gurnite prema naprijed do kraja,
dok se sam ne zaustavi (1).
Pritisnite nosač prema dolje na
stražnjem kraju (2).
Preklapanje ležišta kotača
Preklopite oba ležišta kotača.Pravilno složite pričvrsne remene.
Odbravite sustav stražnjeg nosača
Zakrenite obje pričvrsne poluge
prema unutra do kraja.
Preklapanje stražnjih svjetala
Zakrenite oba stražnja svjetla prema
unutra.
Preklopite držač registarske pločice
Podignite držač registarske pločice i
preklopite ga prema naprijed.
Uvlačenje sustava stražnjeg nosačaOprez
Provjerite jesu li svi preklopivi dijelovi, npr. ležišta kotača i
pričvrsni nosači, pravilno složeni.
U protivnom se sustav stražnjeg
nosača može oštetiti pri pokušaju
uvlačenja.

Spremište81
Gurnite polugu oslobađanja prema
gore i držite je. Malo podignite sustav stražnjeg nosača i gurnite ga u oblogu
branika dok ne sjedne na mjesto.
Poluga oslobađanja se mora vratiti u
originalni položaj.
9 Upozorenje
Ako se sustav ne može pravilno
učvrstiti, molimo da zatražite
pomoć radionice.
Prtljažnik
Sjedala u trećem redu mogu se
pojedinačno preklopiti na pod vozila.
Nasloni sjedala u drugom redu mogu
se odvojeno preklopiti prema
naprijed. Naslon sjedala vozača
također se može preklopiti.
Ako se preklope sva stražnja sjedala
s naslonima i naslon suvozačeva
sjedala, dobivate potpuno ravan pod
prtljažnika. Ovisno o teretu, možete
preklopiti i samo jedno sjedalo ili
naslon.
Poklopac stražnjeg spremišta u podu
3 87.9 Upozorenje
Kada prilagođavate ili preklapate
sjedala ili naslone, odmaknite ruke i noge od svih pokretnih dijelova.
Nikada ne spremajte predmete
ispod sjedala.
Vozite samo onda kada su sjedala i nasloni uglavljeni.
Oprez
Prije podizanja ili preklapanja
sjedala, morate ukloniti sve
dijelove s bočnih vodilica i s ušice za učvršćenje tereta.
Ušice za učvršćenje tereta moraju biti spremljene.
Preklapanje sjedala u trećem
redu
● Spustite naslon za glavu pritiskom na osigurač 3 37.

82Spremište

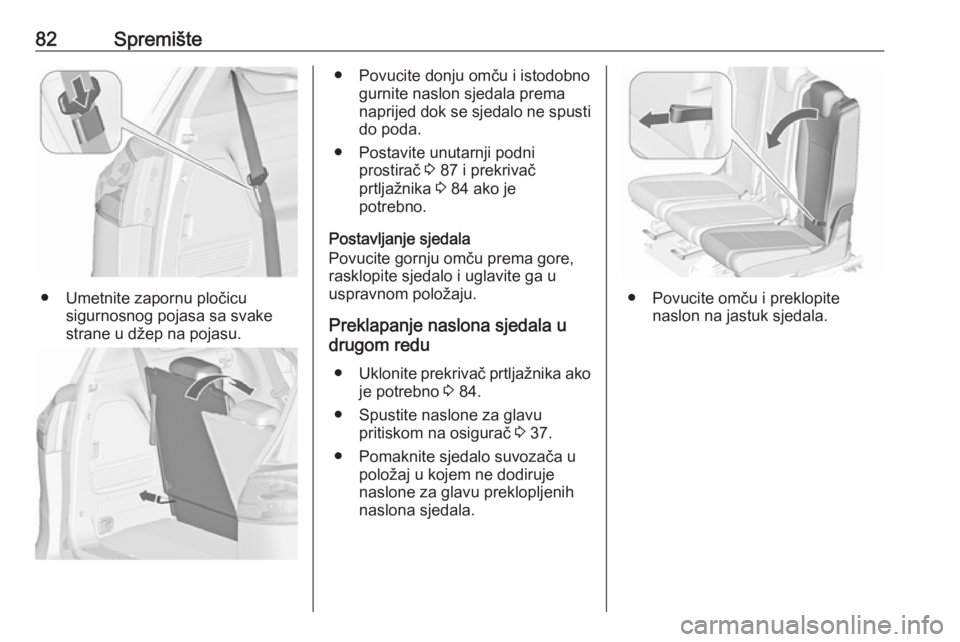

● Umetnite zapornu pločicusigurnosnog pojasa sa svake
strane u džep na pojasu.
● Povucite donju omču i istodobno gurnite naslon sjedala prema
naprijed dok se sjedalo ne spusti
do poda.
● Postavite unutarnji podni prostirač 3 87 i prekrivač
prtljažnika 3 84 ako je
potrebno.
Postavljanje sjedala
Povucite gornju omču prema gore,
rasklopite sjedalo i uglavite ga u
uspravnom položaju.
Preklapanje naslona sjedala u
drugom redu
● Uklonite prekrivač prtljažnika ako
je potrebno 3 84.
● Spustite naslone za glavu pritiskom na osigurač 3 37.
● Pomaknite sjedalo suvozača u položaj u kojem ne dodiruje
naslone za glavu preklopljenih
naslona sjedala.
● Povucite omču i preklopite naslon na jastuk sjedala.

Spremište83Oprez
● Ne preklapajte naslonevanjskih sjedala dok su sjedalau spuštenom položaju 3 45.
● Ne povlačite ručicu za otpuštanje funkcije lakšeg
ulaska u vozilo kada je naslon
preklopljen.
Sjedala se mogu oštetiti.
● Umjesto toga, možete povući omču i namjestiti naslon sjedalau okomiti položaj za prijevoztereta.
9 Upozorenje
Naslon postavite u uspravan
položaj jedino kada želite povećati volumen prtljažnika, a ne za
sjedenje.
Preklapanje naslona sjedala
Podignite naslon sjedala u okomiti
položaj. Prilagodite nagib
povlačenjem omče.
Provjerite ispravan položaj svakog od njih.
9 Upozorenje
Vozilo vozite samo ako su nasloni
sjedala sigurno učvršćeni u
položaju. U suprotnom postoji
opasnost od ozljeda ili oštećenja
tereta ili vozila u slučaju naglog
kočenja ili sudara.
Preklapanje naslona suvozačeva
sjedala
Ako je vozilo opremljeno
mehanizmom za odbravljivanje na
sjedalu suvozača, naslon sjedala
može se preklopiti u vodoravni
položaj, primjerice za prijevoz jako
dugačkih predmeta.

84Spremište

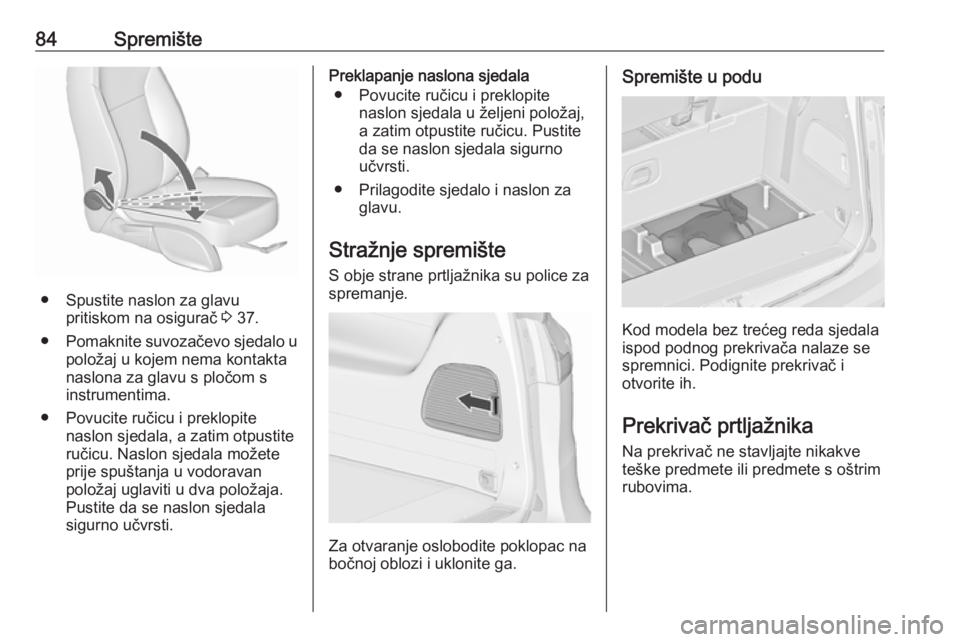

● Spustite naslon za glavupritiskom na osigurač 3 37.
● Pomaknite suvozačevo sjedalo u
položaj u kojem nema kontakta
naslona za glavu s pločom s
instrumentima.
● Povucite ručicu i preklopite naslon sjedala, a zatim otpustite
ručicu. Naslon sjedala možete
prije spuštanja u vodoravan
položaj uglaviti u dva položaja.
Pustite da se naslon sjedala
sigurno učvrsti.
Preklapanje naslona sjedala
● Povucite ručicu i preklopite naslon sjedala u željeni položaj,
a zatim otpustite ručicu. Pustite
da se naslon sjedala sigurno učvrsti.
● Prilagodite sjedalo i naslon za glavu.
Stražnje spremište
S obje strane prtljažnika su police za
spremanje.
Za otvaranje oslobodite poklopac na
bočnoj oblozi i uklonite ga.
Spremište u podu
Kod modela bez trećeg reda sjedala
ispod podnog prekrivača nalaze se
spremnici. Podignite prekrivač i
otvorite ih.
Prekrivač prtljažnika
Na prekrivač ne stavljajte nikakve
teške predmete ili predmete s oštrim rubovima.

Spremište85

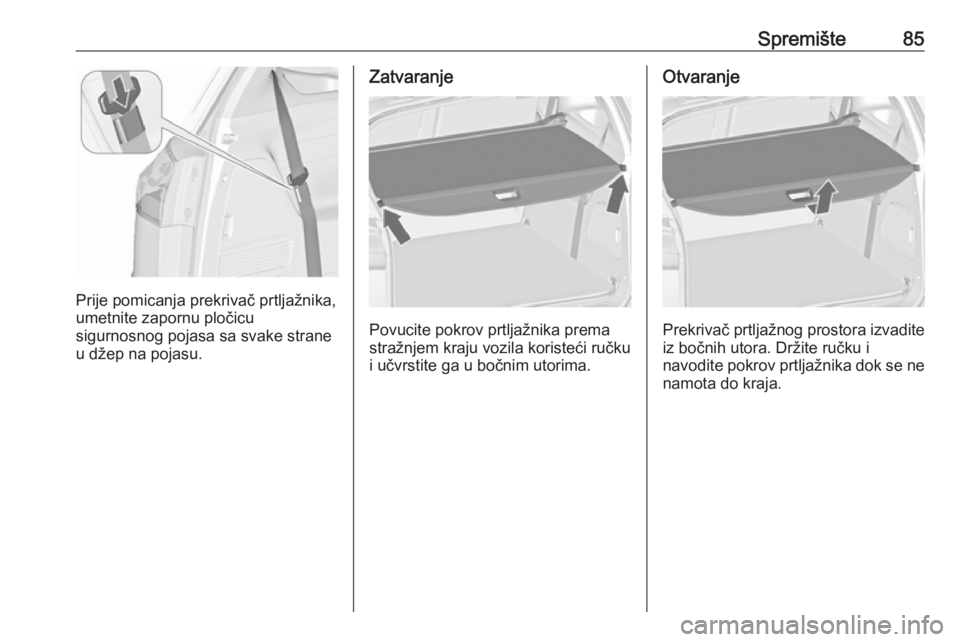

Prije pomicanja prekrivač prtljažnika,
umetnite zapornu pločicu
sigurnosnog pojasa sa svake strane
u džep na pojasu.
Zatvaranje
Povucite pokrov prtljažnika prema
stražnjem kraju vozila koristeći ručku
i učvrstite ga u bočnim utorima.
Otvaranje
Prekrivač prtljažnog prostora izvadite
iz bočnih utora. Držite ručku i
navodite pokrov prtljažnika dok se ne
namota do kraja.

86SpremišteUklanjanje
Otvorite prekrivač prtljažnika.
Povucite polugu oslobađanja gore i
držite je. Podignite pokrov prtljažnika
na desnoj strani i skinite ga s držača.
Spremanje u prtljažnik Ako ne koristite prekrivač prtljažnika,
stavljate predmete u spremnik u podu vozila.
Otvorite prekrivač spremišta ispred
stražnjih vrata.
Skinite pokrov prtljažnika i okrenite ga tako da ručica za odbravljenje bude
okrenuta ulijevo.
Postavite kućište tako da gornja
strana bude okrenuta prema naprijed,
a dio s ručkom prema gore.
Umetnite pokrov prtljažnika u otvor s
desne strane u spremištu (1) i
okrećite sve dok ručka ne bude
položena na kućište (2).
Pričvrstite prekrivač prtljažnika u
spremištu čičak-trakom.
Ugradnja
Umetnite lijevu stranu pokrova
prtljažnika u udubljenje, povucite
ručicu za odbravljenje prema gore i
držite je, umetnite desnu stranu
pokrova prtljažnika i učvrstite.
