2016.5 OPEL ZAFIRA C Priručnik za vlasnika (in Croatian)

Kontrola klime159● Uključite grijanje stražnjegprozora Ü.
● Po potrebi otvorite bočne otvore za provjetravanje i usmjerite ihprema prozorima vrata.
Klima uređaj
Osim za sustav grijanja i
provjetravanja, sustav klima uređaja ima kontrole za:
n:hlađenje4:recirkulacija zraka
Grijanje sjedala ß 3 45, Grijano kolo
upravljača * 3 101.
Hlađenje n
Pritisnite n i uključite hlađenje. LED
svjetlo ugrađeno u gumb pali se kako
bi označilo uključivanje funkcije.
Hlađenje radi samo dok radi i motor i
dok je ventilator klima uređaja
uključen.
Pritisnite n još jednom kako biste
isključili hlađenje.
Klima uređaj hladi i odvlažuje (suši)
zrak, čim je temperatura okoline malo iznad točke smrzavanja. Stoga može
doći do kondenzacije i kapanja ispod
vozila.
Kada hlađenje ili sušenje zraka nije
potrebno, isključite ga radi uštede
goriva. Aktivirano hlađenje može
spriječiti automatska zaustavljanja
rada motora.
Sustav stop-start 3 170.
Sustav recirkulacije zraka 4
Pritisnite 4, za uključivanje načina
rada s recirkulacijom zraka. LED
svjetlo ugrađeno u gumb pali se kako bi označilo uključivanje funkcije.Ponovno pritisnite 4, za
isključivanje načina rada s
recirkulacijom zraka.9 Upozorenje
Pri recirkulaciji je smanjen dotok
svježeg zraka. Ako uređaj radi bez hlađenja, povećava se vlažnost
zraka te se prozori mogu zamagliti
iznutra. Opada kvaliteta zraka u
putničkom prostoru, zbog čega se putnici mogu osjećati pospano.
U uvjetima kada je vani toplo i kad jevisok udio vlage u zraku,
vjetrobransko staklo može se magliti izvana ako je hladni zrak usmjeren
prema njemu. Ako se vjetrobransko
staklo zamagli izvana, uključite brisač
vjetrobranskog stakla i isključite l.
Maksimalno hlađenje Malo otvorite prozore tako da se vrući
zrak može brzo raspršiti.
● Uključite hlađenje n.
● Sustav recirkulacije zraka 4
uključen.

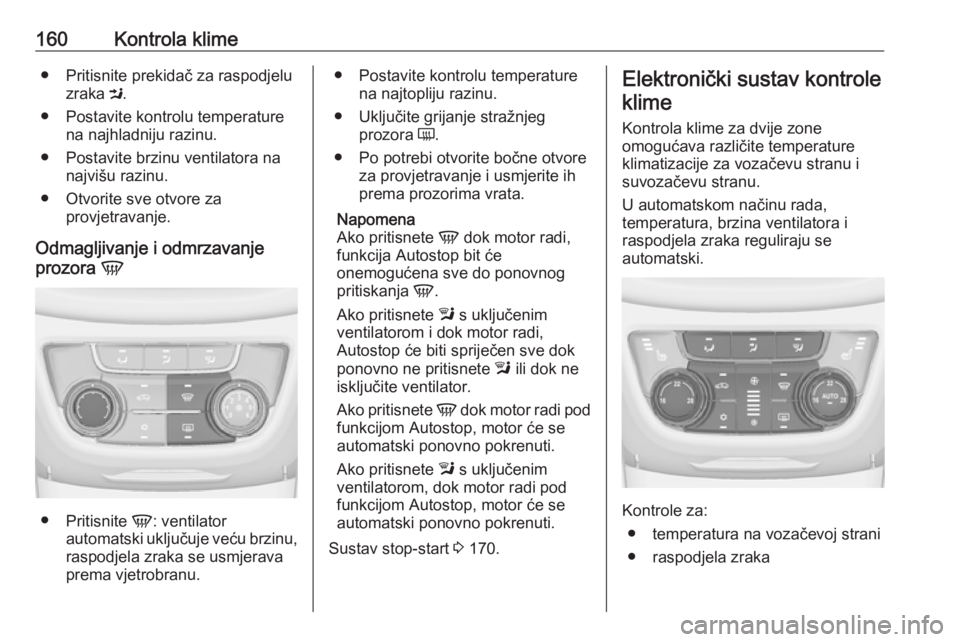

160Kontrola klime● Pritisnite prekidač za raspodjeluzraka M.
● Postavite kontrolu temperature na najhladniju razinu.
● Postavite brzinu ventilatora na najvišu razinu.
● Otvorite sve otvore za provjetravanje.
Odmagljivanje i odmrzavanje
prozora V
●
Pritisnite V: ventilator
automatski uključuje veću brzinu,
raspodjela zraka se usmjerava
prema vjetrobranu.
● Postavite kontrolu temperature na najtopliju razinu.
● Uključite grijanje stražnjeg prozora Ü.
● Po potrebi otvorite bočne otvore za provjetravanje i usmjerite ihprema prozorima vrata.
Napomena
Ako pritisnete V dok motor radi,
funkcija Autostop bit će
onemogućena sve do ponovnog
pritiskanja V.
Ako pritisnete l s uključenim
ventilatorom i dok motor radi,
Autostop će biti spriječen sve dok
ponovno ne pritisnete l ili dok ne
isključite ventilator.
Ako pritisnete V dok motor radi pod
funkcijom Autostop, motor će se
automatski ponovno pokrenuti.
Ako pritisnete l s uključenim
ventilatorom, dok motor radi pod
funkcijom Autostop, motor će se
automatski ponovno pokrenuti.
Sustav stop-start 3 170.Elektronički sustav kontrole
klime
Kontrola klime za dvije zoneomogućava različite temperature
klimatizacije za vozačevu stranu i
suvozačevu stranu.
U automatskom načinu rada,
temperatura, brzina ventilatora i
raspodjela zraka reguliraju se
automatski.
Kontrole za:
● temperatura na vozačevoj strani
● raspodjela zraka

Kontrola klime161● brzina ventilatora
● temperatura na suvozačevoj stranin:hlađenjeAUTO:automatski način rada4:ručna recirkulacija zrakaV:odmagljivanje i
odmrzavanje
Grijanje stražnjeg prozora Ü 3 34,
Grijanje sjedala ß 3 45 , Grijanje kola
upravljača * 3 101.
Postavke kontrole klima uređaja
prikazuju se na grafičkom info-
zaslonu ili, ovisno o verziji, na info- zaslonu u boji. Promjene postavki na
kratko se prikazuju na oba zaslona
preko trenutačno prikazanog
izbornika.
Sustav elektroničke kontrole klime može se u potpunosti koristiti samo
kada motor radi.
Automatski način rada AUTO
Osnovne postavke za maksimalnu
udobnost:
● Pritisnite AUTO. LED svjetlo
ugrađeno u gumb pali se kako bi
označilo uključivanje funkcije.
Distribucija zraka i brzina
ventilatora reguliraju se
automatski.
● Otvorite sve uvodnike zraka za optimalnu raspodjelu zraka u
automatskom načinu rada.
● Pritisnite n kako biste uključili
optimalno hlađenje i
odmagljivanje. LED svjetlo
ugrađeno u gumb pali se kako bi
označilo uključivanje funkcije.
● Postavite unaprijed odabrane temperature za vozača i
suvozača korištenjem lijevog i
desnog kotačića. Preporučena
temperatura iznosi 22 °C.
Regulaciju brzine ventilatora u
automatskom načinu rada možete
promijeniti u izborniku Postavke na
info zaslonu.
Personalizacija vozila 3 134.
Svi otvori za provjetravanje se
aktiviraju automatski u automatskom
načinu rada. Otvori za provjetravanje
stoga moraju uvijek biti otvoreni.
Predodabir temperature Temperature se mogu podesiti na
željenu vrijednost između 16 °C i
28 °C.

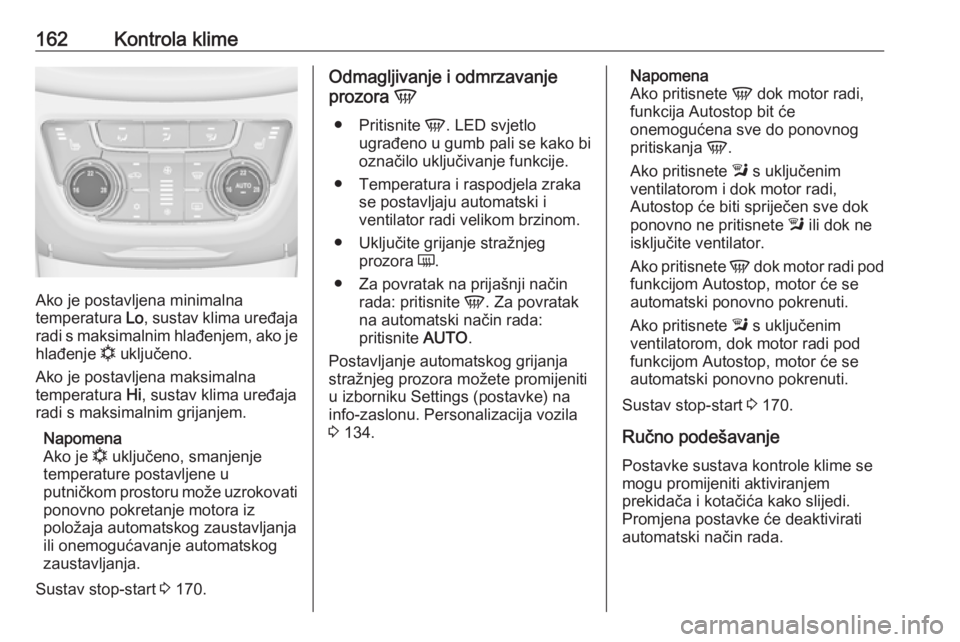

162Kontrola klime
Ako je postavljena minimalna
temperatura Lo, sustav klima uređaja
radi s maksimalnim hlađenjem, ako je
hlađenje n uključeno.
Ako je postavljena maksimalna
temperatura Hi, sustav klima uređaja
radi s maksimalnim grijanjem.
Napomena
Ako je n uključeno, smanjenje
temperature postavljene u
putničkom prostoru može uzrokovati ponovno pokretanje motora iz
položaja automatskog zaustavljanja
ili onemogućavanje automatskog
zaustavljanja.
Sustav stop-start 3 170.
Odmagljivanje i odmrzavanje
prozora V
● Pritisnite V. LED svjetlo
ugrađeno u gumb pali se kako bi
označilo uključivanje funkcije.
● Temperatura i raspodjela zraka se postavljaju automatski i
ventilator radi velikom brzinom.
● Uključite grijanje stražnjeg prozora Ü.
● Za povratak na prijašnji način rada: pritisnite V. Za povratak
na automatski način rada:
pritisnite AUTO.
Postavljanje automatskog grijanja
stražnjeg prozora možete promijeniti u izborniku Settings (postavke) na
info-zaslonu. Personalizacija vozila
3 134.Napomena
Ako pritisnete V dok motor radi,
funkcija Autostop bit će
onemogućena sve do ponovnog
pritiskanja V.
Ako pritisnete l s uključenim
ventilatorom i dok motor radi,
Autostop će biti spriječen sve dok
ponovno ne pritisnete l ili dok ne
isključite ventilator.
Ako pritisnete V dok motor radi pod
funkcijom Autostop, motor će se
automatski ponovno pokrenuti.
Ako pritisnete l s uključenim
ventilatorom, dok motor radi pod
funkcijom Autostop, motor će se
automatski ponovno pokrenuti.
Sustav stop-start 3 170.
Ručno podešavanje
Postavke sustava kontrole klime se
mogu promijeniti aktiviranjem
prekidača i kotačića kako slijedi.
Promjena postavke će deaktivirati
automatski način rada.

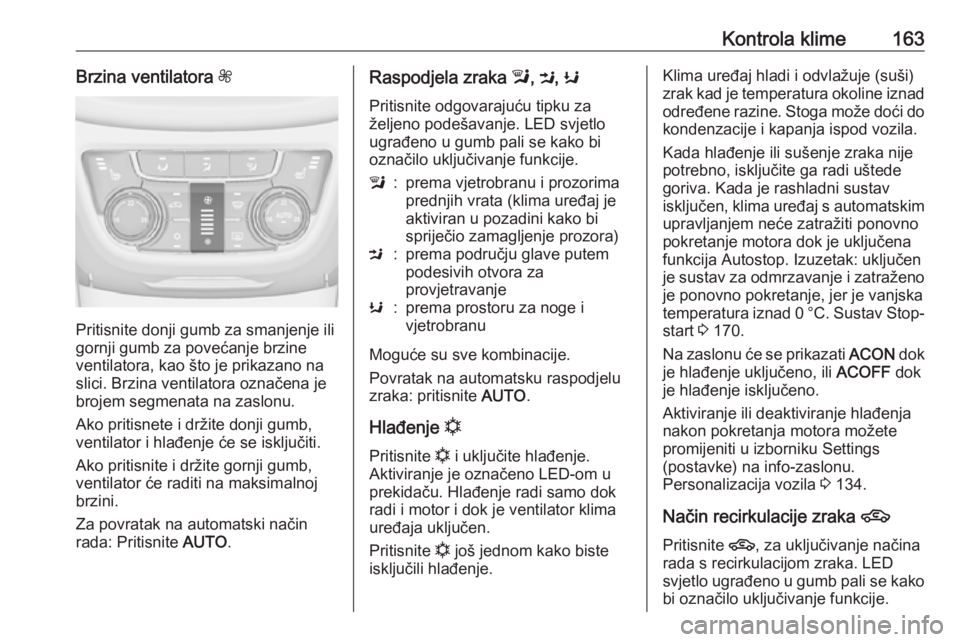

Kontrola klime163Brzina ventilatora Z
Pritisnite donji gumb za smanjenje ili
gornji gumb za povećanje brzine
ventilatora, kao što je prikazano na
slici. Brzina ventilatora označena je
brojem segmenata na zaslonu.
Ako pritisnete i držite donji gumb,
ventilator i hlađenje će se isključiti.
Ako pritisnite i držite gornji gumb,
ventilator će raditi na maksimalnoj
brzini.
Za povratak na automatski način rada: Pritisnite AUTO.
Raspodjela zraka l, M , K
Pritisnite odgovarajuću tipku za
željeno podešavanje. LED svjetlo
ugrađeno u gumb pali se kako bi
označilo uključivanje funkcije.l:prema vjetrobranu i prozorima
prednjih vrata (klima uređaj je
aktiviran u pozadini kako bi
spriječio zamagljenje prozora)M:prema području glave putem
podesivih otvora za
provjetravanjeK:prema prostoru za noge i
vjetrobranu
Moguće su sve kombinacije.
Povratak na automatsku raspodjelu
zraka: pritisnite AUTO.
Hlađenje n
Pritisnite n i uključite hlađenje.
Aktiviranje je označeno LED-om u
prekidaču. Hlađenje radi samo dok
radi i motor i dok je ventilator klima uređaja uključen.
Pritisnite n još jednom kako biste
isključili hlađenje.
Klima uređaj hladi i odvlažuje (suši) zrak kad je temperatura okoline iznad
određene razine. Stoga može doći do
kondenzacije i kapanja ispod vozila.
Kada hlađenje ili sušenje zraka nije
potrebno, isključite ga radi uštede
goriva. Kada je rashladni sustav
isključen, klima uređaj s automatskim upravljanjem neće zatražiti ponovno
pokretanje motora dok je uključena
funkcija Autostop. Izuzetak: uključen
je sustav za odmrzavanje i zatraženo je ponovno pokretanje, jer je vanjskatemperatura iznad 0 °C. Sustav Stop- start 3 170.
Na zaslonu će se prikazati ACON dok
je hlađenje uključeno, ili ACOFF dok
je hlađenje isključeno.
Aktiviranje ili deaktiviranje hlađenja
nakon pokretanja motora možete
promijeniti u izborniku Settings
(postavke) na info-zaslonu.
Personalizacija vozila 3 134.
Način recirkulacije zraka 4
Pritisnite 4, za uključivanje načina
rada s recirkulacijom zraka. LED
svjetlo ugrađeno u gumb pali se kako
bi označilo uključivanje funkcije.

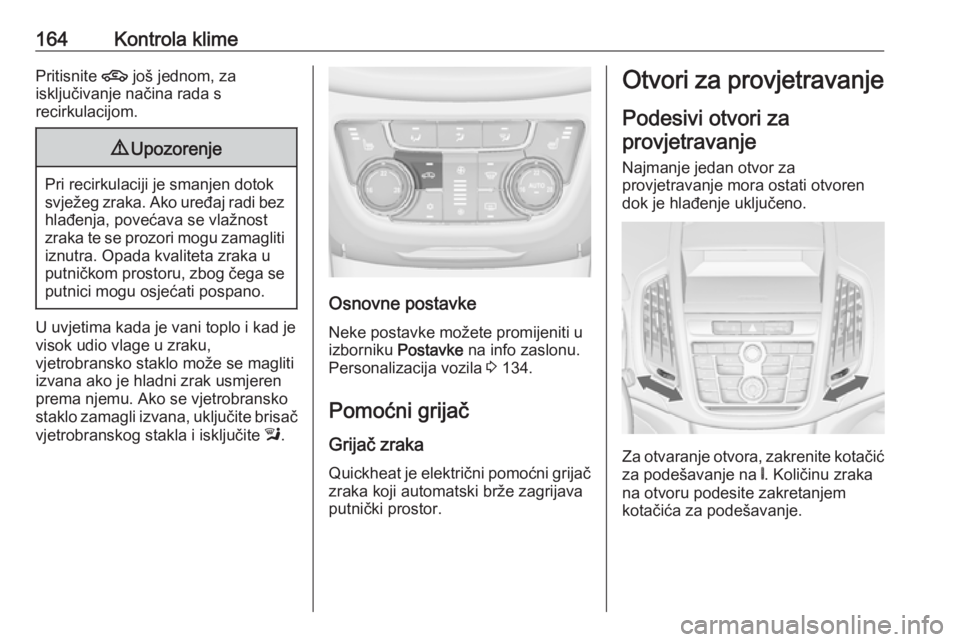

164Kontrola klimePritisnite 4 još jednom, za
isključivanje načina rada s
recirkulacijom.9 Upozorenje
Pri recirkulaciji je smanjen dotok
svježeg zraka. Ako uređaj radi bez hlađenja, povećava se vlažnost
zraka te se prozori mogu zamagliti
iznutra. Opada kvaliteta zraka u
putničkom prostoru, zbog čega se putnici mogu osjećati pospano.
U uvjetima kada je vani toplo i kad jevisok udio vlage u zraku,
vjetrobransko staklo može se magliti izvana ako je hladni zrak usmjeren
prema njemu. Ako se vjetrobransko
staklo zamagli izvana, uključite brisač
vjetrobranskog stakla i isključite l.
Osnovne postavke
Neke postavke možete promijeniti u
izborniku Postavke na info zaslonu.
Personalizacija vozila 3 134.
Pomoćni grijač
Grijač zraka
Quickheat je električni pomoćni grijač zraka koji automatski brže zagrijavaputnički prostor.
Otvori za provjetravanje
Podesivi otvori za
provjetravanje
Najmanje jedan otvor za
provjetravanje mora ostati otvoren
dok je hlađenje uključeno.
Za otvaranje otvora, zakrenite kotačić
za podešavanje na B. Količinu zraka
na otvoru podesite zakretanjem
kotačića za podešavanje.

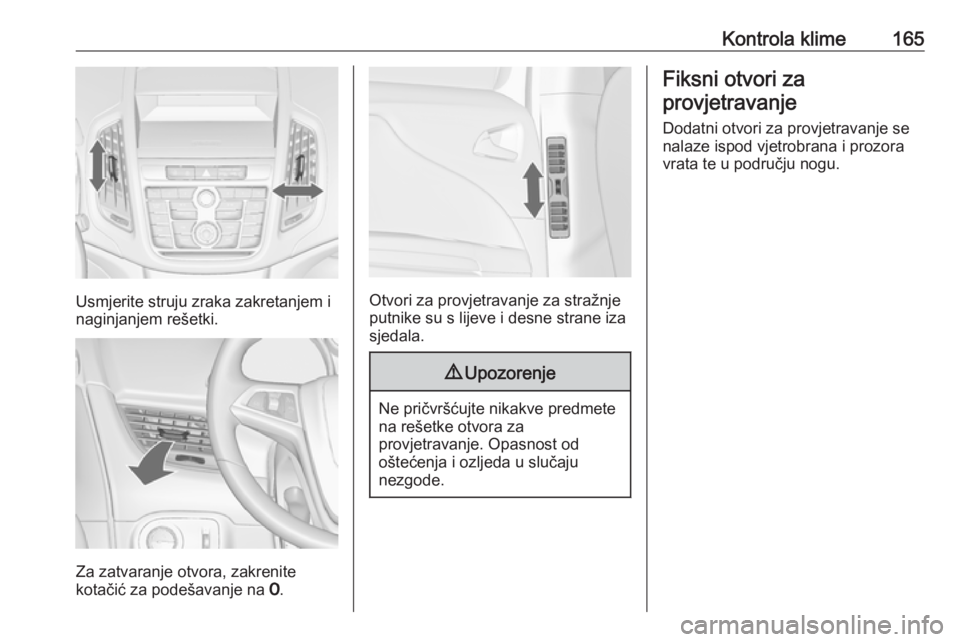

Kontrola klime165
Usmjerite struju zraka zakretanjem i
naginjanjem rešetki.
Za zatvaranje otvora, zakrenite
kotačić za podešavanje na 7.
Otvori za provjetravanje za stražnje
putnike su s lijeve i desne strane iza
sjedala.
9 Upozorenje
Ne pričvršćujte nikakve predmete
na rešetke otvora za
provjetravanje. Opasnost od
oštećenja i ozljeda u slučaju
nezgode.
Fiksni otvori za
provjetravanje
Dodatni otvori za provjetravanje se
nalaze ispod vjetrobrana i prozora
vrata te u području nogu.

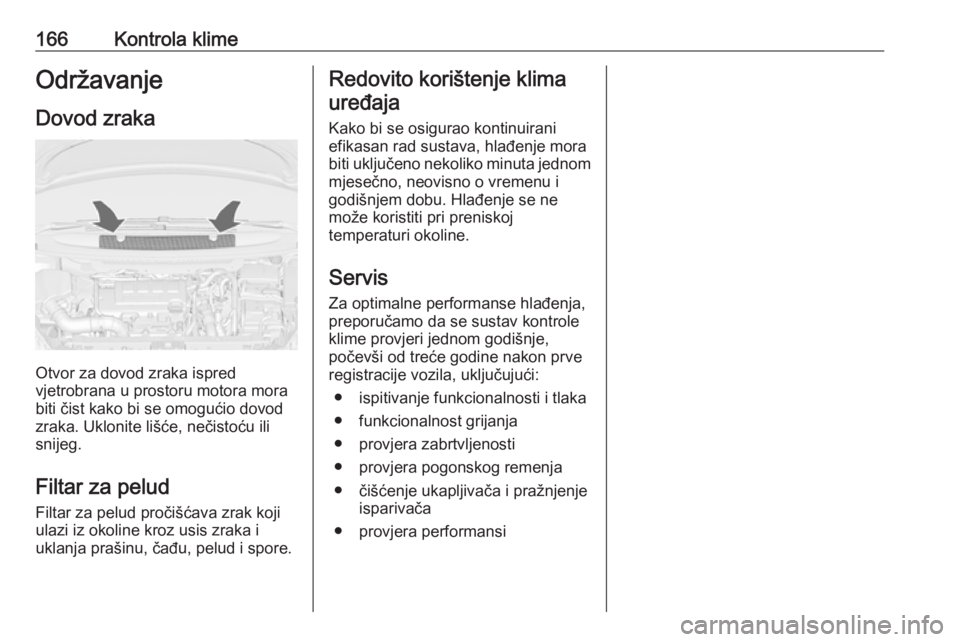

166Kontrola klimeOdržavanjeDovod zraka
Otvor za dovod zraka ispred
vjetrobrana u prostoru motora mora
biti čist kako bi se omogućio dovod zraka. Uklonite lišće, nečistoću ili
snijeg.
Filtar za pelud Filtar za pelud pročišćava zrak koji
ulazi iz okoline kroz usis zraka i
uklanja prašinu, čađu, pelud i spore.
Redovito korištenje klima
uređaja
Kako bi se osigurao kontinuirani
efikasan rad sustava, hlađenje mora
biti uključeno nekoliko minuta jednom
mjesečno, neovisno o vremenu i
godišnjem dobu. Hlađenje se ne
može koristiti pri preniskoj
temperaturi okoline.
Servis
Za optimalne performanse hlađenja,
preporučamo da se sustav kontrole
klime provjeri jednom godišnje,
počevši od treće godine nakon prve
registracije vozila, uključujući:
● ispitivanje funkcionalnosti i tlaka
● funkcionalnost grijanja
● provjera zabrtvljenosti
● provjera pogonskog remenja ● čišćenje ukapljivača i pražnjenje isparivača
● provjera performansi
